1 Виды стержневой арматуры и факторы, влияющие на ее длину
Как известно, вся стержневая строительная арматура делится на виды, марки и классы. Каждый тип этих изделий изготавливается по соответствующему ГОСТу, в котором как раз и регламентируется их стандартная протяженность. Кстати, следует отметить, что длина арматурных прутьев зависит не столько от их вида, как от диаметра, а также нередко от класса. Это станет очевидно в ходе ознакомления с нижеприведенными видами выпускаемой отечественной стержневой арматурной продукции.

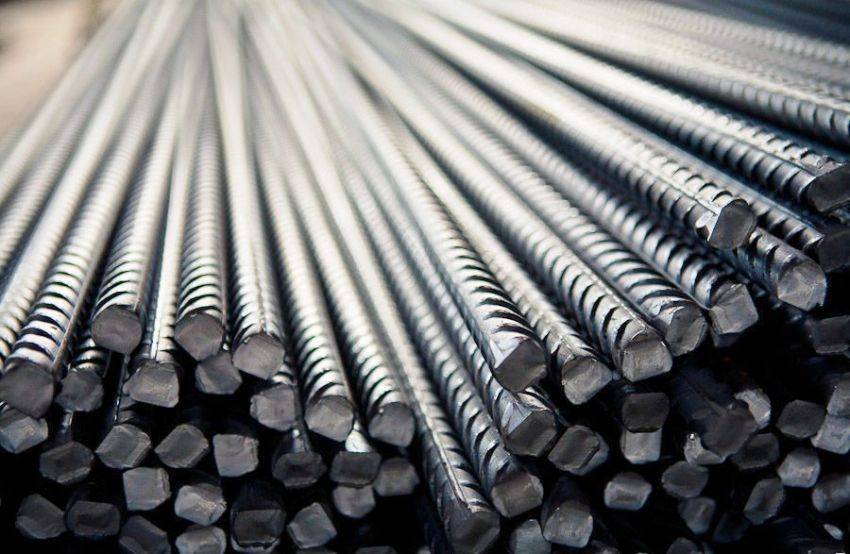

Стержневая арматура
Всего ее по используемому для изготовления материалу производят 2 основных типа: стальную и композитную полимерную. Первый по назначению, способу изготовления и стальному сплаву подразделяется еще на три подвида. Это нижеперечисленная арматура, выпускаемая по соответствующим ГОСТам:
- горячекатаная продукция для предварительно напряженных, а также обычных изделий и конструкций из железобетона – ГОСТ 5781-82;
- термомеханически упрочненные стержни для изделий и конструкций из железобетона – ГОСТ 10884-94;
- свариваемые прутки для изделий и конструкций из железобетона – ГОСТ Р 52544-2006.
Всю композитную полимерную продукцию производят по одному ГОСТу. Это стандарт 31938-2012.
Арматура и бетон — неразлучны
Знакомясь в интернете с различными проектами загородного домостроительства, я увидел, что большое количество элементов домов изготавливается из монолитного бетона. Именно эти конструкции требуют затрат материалов на проведение армирования.
Масса арматурного проката необходимого для армирования конструкции рассчитывают при помощи перемножения суммарной длины всего арматурного проката на вес одного погонного метра арматуры.
Вес одного погонного метра арматурного проката является единицей постоянной. Вес погонного метра арматурного проката зависит от состава стали используемой при изготовлении арматуры, а также от ее поперечного сечения.
Зная массу арматурного проката можно оценить степень армирования конструкции, которая зависит от соотношения массы арматурного проката, к объему используемого при заливке конструкции бетона. кстати по фундаменту можно просто онлайн калькулятор использовать.
Что нужно знать об A12 арматуре
Изготавливаются прутья из стали, марка которой зависит от требований к прочности, износу и другим параметрам. Обычно строители выбирают прутья из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но при этом она обладает важным преимуществом – низколегированный металл можно обрабатывать с помощью дуговой сварки.
Марка A12, как и арматура с диаметром 10 мм, обычно используется для придания прочности конструкции, сделанной из железобетона. Также эти прутья являются основным элементом в строительстве каркасных конструкций
Помимо этого параметра также нужно обращать внимание на прокат, он различается по классам:
- Периодический профиль – А3. Арматура класса А3 имеет поперечное рифление.
- Гладкий профиль – А1. В отличии от А3, арматура класса А1 идет без рифления.
Приобрести арматуру, независимо от диаметра или класса А3, можно в бухтах или прутах.
Сколько весит арматура
Вес метра арматурного проката при одинаковом составе стального сплава полностью зависит от диаметра арматурного проката и поперечного сечения арматурного проката.
От диаметра арматуры зависит и сфера использования
При диаметре арматурного проката равным трем миллиметрам и площади поперечного сечения, равным 0,071 квадратных сантиметра, удельный вес такой арматуры составляет 0,055 килограмма на один погонный метр.
При увеличении диаметра на один миллиметр площадь поперечного сечения составляет 0,126 квадратных сантиметров, а вес одного метра такой арматуры равен приблизительно 0.098 килограмма на метр.
При диаметре металлического прутка арматуры в пять миллиметров площадь поперечного сечения возрастает до значения, равного 0,196 квадратных сантиметров при этом вес возрастает до значения равного 0,154 килограмма на метр.
При использовании арматуры с диаметром равным шести миллиметрам, площади поперечного сечения 0,385 квадратных сантиметров, при этом масса одного метра равна 0,222 килограмма на метр. В принципе это можно узнать и из таблицы веса арматуры.
При диаметре арматурного прутка равному восьми миллиметрам и площади поперечного сечения равного 0,503 квадратных сантиметра масса одного метра такого прутка составляет 0,395 килограммов на один метр. 9-ти миллиметровый пруток в диаметре имеет площадь поперечного сечения равную 0,636 квадратных сантиметров, имеет массу 0,499 килограмма на метр погонный.
12-я арматура в монолите
Арматурный пруток, который имеет диаметр в 10 миллиметров, имеет поперечное сечение 0,785 квадратных сантиметров, а массу один метр такого прутка имеет равную 0,617 килограмма.
Арматура, имеющая 16 миллиметров в диаметре и площадь поперечного сечения 2,011 квадратных сантиметров, имеет массу одного погонного метра равную 1,578 килограмма. Часто именно она подходит для армирования фундамента.
Related Posts via Categories
- Как рассчитать площадь поперечного сечения арматуры всех типов?
- Сколько весит 1 метр строительной стержневой арматуры различных видов
- Линейная арматура – качественный монтаж линий электропередач гарантирован!
- Немерная арматура – оптимальный вариант для малоэтажного строительства!
- Марки и классы строительной стержневой арматуры и проволоки для армирования
- Муфтовая арматура, что это такое и для чего используется
- Анкеровка арматуры в бетоне – сложная, но важная операция
- Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
- Вес и особенности стальной рифленой арматуры А3 и других классов
- Запорно-регулирующая арматура – качественный контроль работы бытовых коммуникаций
Виды арматуры
Выпускаемая арматура подразделяется на классы — от АI до АVI (старые обозначения). По новым обозначениям ряд классов арматуры выглядит как А240, А300…А1000. Начальная буква А обозначает горячекатаную технологию изготовления. Маркировка стали холодного упрочнения начинается с буквы В.
Цифры после первой буквы обозначают прочность стали, а именно предел текучести — это степень давления в Н/мм², при котором деформация в испытываемом образце стали продолжает увеличиваться без роста силы воздействия.
Самая слабая в этом отношении — гладкая сталь А240 (AI). Поэтому её, а также А300 (AII) обычно не применяют в качестве рабочих стержней ответственных армокаркасов, а используют только как вспомогательную арматуру поперечного монтажа.
Самой распространённой считается арматура А400 (АIII). Её состав — оптимальное соотношение цены и прочности. Стали марок AV и AVI применяются редко, потому что их высокая прочность (и соответствующая цена) не находят объектов с адекватными требованиями. Они используются только в масштабных сооружениях (ГЭС, АЭС и т. п.).
Технологические тонкости гибки арматурных прутов
В процессе гибки стальной прут деформируется только в местах непосредственного изгиба. Волокна материала, находящиеся на внутренней поверхности прута, оказываются с меньшим радиусом изгиба, а находящиеся на внешней поверхности – с большим радиусом закругления арматуры. Поэтому внутренние волокна в продольном направлении сжимаются, а в радиальном – растягиваются. Грань между волокнами, на которой уравновешиваются силы растяжения и сжатия, является нейтральным слоем с постоянной длиной.
На выполнение сгибания и его качество влияют:
- Прочность материала.
- Строительные армпруты производятся разной степени прочности в зависимости от состава и метода изготовления. Им присваивается определенный класс, по которому строитель может судить об уровне прочности.
- Сложность конфигурации изделия после гибки.
Качественное выполнение работы зависит от угла сгиба α и минимального радиуса гиба стальной арматуры r. Предельные значения данных параметров определяются по таблице и зависят от:
- вида сгибания – свободное или с калибрующим ударом;
- материала детали и предварительной термической обработки (отжиг);
- размеров, вида поперечного сечения прута;
- температуры деформации.
При свободном сгибании поперечной деформации прута почти не происходит. Поэтому после окончания деформирования металлический стержень распружинивается, уменьшая угол изгиба. Пружинность металла выражается в виде коэффициента пружинения, возрастающего при росте содержания легирующих компонентов и содержания углерода. Этот коэффициент определяется зависимостью угла пружинения от отношения r/R (r — угол сгиба, R — радиус сечения прута).
Угол пружинения можно найти по следующей таблице:
| Значение a, град, при значенияз r/R, до | Материал | |||||
| 15 | 10 | 6 | 4 | 2 | 1 | |
| 8,4 | 6,3 | 5,0 | 4,3 | 2,6 | 2,0 | Ст.3 |
| 8,8 | 7,0 | 6,0 | 4,6 | 2,9 | 2,0 | Ст.5, Ст 5Гпс |
| 9.0 | 7,5 | 6,5 | 4,8 | 3,2 | 2,3 | 10Г2С, 12ГС |
| 11,4 | 8,5 | 7,0 | 5,3 | 3,5 | 2,3 | 30ГС |
Температура, при которой ведется процесс
Стальные прутки из высокоуглеродистых легированных сталей с диаметром 35 — 40 мм, сгибают при нагревании исходного прута до 600 – 7000 градусов. При слишком маленьком радиус загиба в зоне сжатия образовываются складки, которые можно избежать при 50-процентном относительном сужении сечения деформируемого элемента. Горячее сгибание арматурных прутов производят на горизонтальных гибочных устройствах.
Для арматурных стержней меньшего диаметра применяется холодная деформация, позволяющая сохранить их физико-механические характеристики, прочность на растяжение/сжатие.
Точность размеров и сечения конечного изделия.
От точности диаметр загиба арматуры и правильности расчетных данных требуемого конечного результата напрямую зависит успешность сгибания арматурных прутов.
Применение гнутых стальных прутов на стройках
Для укрепления железобетонных конструкций активно применяется гнутые арматурные изделия в виде хомутов, скоб, крюков, П-хомутов на следующих участках:
- На торцах стен построек устанавливают поперечные стержни в виде замкнутых П-хомутов, которые создают анкеровку концов горизонтальной арматуры и предохраняют конструкцию от выпучивания сжатых вертикальных торцевых армстержней.
- При конструировании участков сопряжения колонн с балками применяются поперечные гнутые стержни типа замкнутых П-образных хомутов, располагающихся в зоне расположения рабочих стержней балки.
Информацию о нормах радиусов гибки арматуры необходимо иметь при сооружении колонн, ленточного фундамента, плит перекрытия, опорных балок. Также выполнение гибки арматурных изделий требуется при возведении востребованных сегодня фундаментных плит и монолитных стен.
Эти вышеперечисленные конструкции предназначены для применения в условиях больших нагрузок, в сложных условиях окружающей обстановки. Прочность этих бетонных конструкций обеспечивается металлическим каркасом из поперечной арматуры и продольных стержней
Поэтому чрезвычайно важно соблюдать указанные в таблицах арматурных гибов нормы для сгибания: места загиба сетки арматуры а500с или другого класса должны четко соответствовать указанным стандартам, чтобы обеспечить прочность и безопасность зданий
Характеристики металлических стержней А12
Наибольшей востребованностью обладает арматура сечением 12 мм, благодаря удобству и лёгкости. А при вязке каркасов проявляется необходимая жесткость изделия. При строительстве загородных кирпичных домов применяется ленточный фундамент, технология возведения которого требует использования арматуры с малым диаметром. В подобных случаях наиболее пригодны двенадцатимиллиметровые стержни.
Характеристика арматуры 12 мм
В процессе производства арматурных стержней с маркировкой «А12» выполняется ГОСТ 5781-82. Характеристики арматуры А12 по назначению подразделяются на напрягаемые и не подлежащие напряжению. В зависимости от специфики технологического процесса, изделия классифицируются на следующие виды:
Виды арматуры в зависимости от технологии изготовления
- холоднотянутый – арматурная проволока, предназначенная для изготовления армированной сетки;
- горячекатанный – стальные стержни с округлым сечением, применяемые для армирования конструкций.
Такая продукция изготавливается из разных видов стали, выбор которых зависит от требований и области применения будущего изделия. Арматура с диаметром 12 мм встречается с гладким профилем, что соответствует классу А1 и с рифлёной поверхностью, соответствующей маркировке А3. Металлопрокат поставляется производителями в прутах или бухтах.
Сфера применения и вычисление веса арматуры 10 мм за метр
Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.
Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента
Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.
Общие характеристики арматуры 10 следующие:
- диаметр стержня – 10 мм;
- в одной тонне насчитывается 1622 м проката;
- вес 1 метра арматуры 10 мм – 616,5 г;
- допустимая погрешность при расчете веса составляет +6%;
- классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.
Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:
1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.
Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации
Расчет количества арматуры
Производители поставляют арматуру длиной 11,7 м. Величина оправдана тратой самой детали при укладке внахлест. Полезная длина в данной ситуации составляет 10 м. Оставшаяся часть пойдет на связочные элементы с соседним хлыстом. Примерный объем заготовок для ленточного фундамента длиной 50 м равен 20 штукам.
Если требуется высчитать общее число стержней для всего периметра фундамента, то следует прибавить количество арматуры для соединений и перемычек (вертикальные, горизонтальные). Например, в сооружаемом здании с 4 стенами потребуется 16 м материала при укладке 4 прутьев на одну стену.

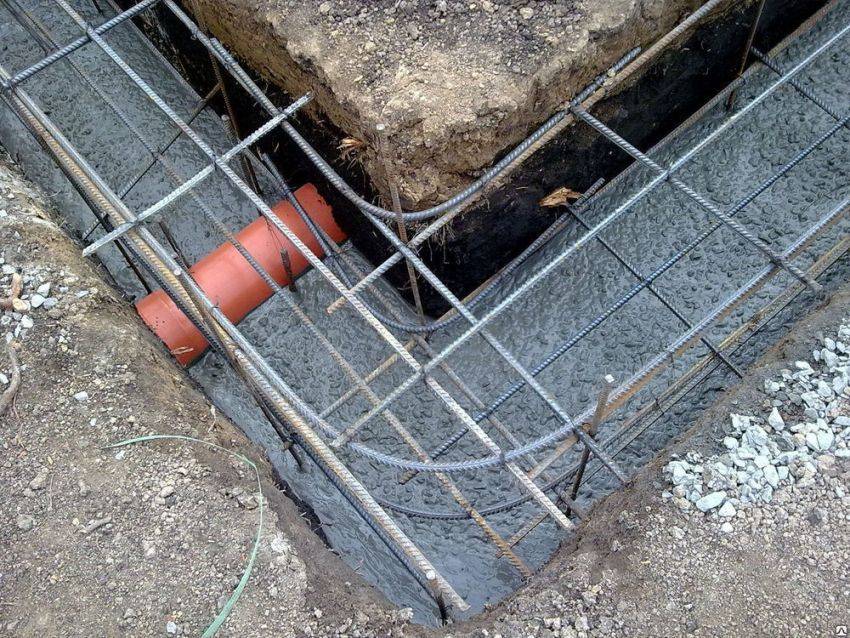

Применение арматуры при устройстве фундамента
Перемычки раскладываются на расстоянии 0,5 м. Параметры решетки армокаркаса зависят от размеров фундамента. Фундамент высотой 600 мм и шириной 350 мм подразумевает расстояние между прутами в решетке равное 500 мм и 250 мм соответственно. Так, при периметре фундамента 50 м получается 100 кольцеобразных поперечных соединений (50:0,5=100), имеющих периметр 1,5 м (0,5*2+0,25*2). Тогда общая протяженность стержня будет равна 150 м (100*1,5). С учетом отходов общий объем для перемычек составит 157,5 м.
После расчета объема арматуры необходимо прикинуть количество проволоки для вязания элементов в ленточном фундаменте. Потребитель может выбрать другой вариант вязки – пистолетом или сваркой.
Прочностные характеристики армирующих элементов позволяют строить монолитные фундамент, балки, арки и другие важные конструкции. Ассортимент изделий довольно широк, что обеспечивает качественный подбор для отдельных объектов. Зная параметры строящегося здания или конструкции, каждый может приобрести подходящую по размеру и свойствам арматуру.
Процент армирования фундаментной плиты
Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП 2.03.01-84 пункт 5.16 гласит, что минимальный процент армирования фундаментной плиты составляет:
- 0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
- 0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
- От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
- В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.
Кашу маслом не испортишь, а вот фундамент арматурой испортить можно. Поэтому есть и максимальный процент армирования. Превышение нормативов ухудшит технические характеристики железобетона. Максимальный процент армирования для колонн составляет 5%, а во всех остальных случаях 4%. Нужно учесть, что бетонная смесь должна свободно проникать между арматурой.
Таблица арматуры.
Таблица классов арматуры.
Класс
Диаметр в мм
Марка стали
Ст3кп, Ст3пс, Ст3сп
Ст5сп, Ст5пс, 8Г2С
35ГС, 25Г2С, 32Г2Рпс
Как узнать массу погонного метра арматуры? Для решения этой задачи необходимо свериться с таблицей расчета, найдя в ней номинальный диаметр (номер профиля) используемой в строительстве арматуры. Для расчета веса арматуры, используйте онлайн калькулятор веса арматуры для ленточного фундамента.
Диаметр (мм)
Вес кг/метр
Очевидно, что при расчете веса в погонных метрах, вам также необходимо воспользоваться таблицей. К примеру, масса 1 метра 12 мм арматуры равняется 0,88 кг.
Количество метров арматуры в одной тонне определяется при помощи следующей таблицы:
Диаметр (мм)
Метров в одной тонне
Сводная таблица технической информации по арматуре.
Класс арматуры в зависимости от механических свойств
Стандарт
Маркастали
Диаметр арматуры, мм
Способ производства арматуры
Вид профиля
А-I (А240)
Ст3кп, Ст3пс, Ст3сп
А-II (А300)
Периодический профиль с 2-я продольными ребрами и поперечными ребрами идущими по винтовым линиям с одинаковым заходом на обеих сторонах профиля
18Г2С
Ас-II (Ас300)
А-III (А400)
периодический профиль с 2-я продольными ребрами и поперечными ребрами идущими по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы
32Г2Рпс
А-IV (А600)
20ХГ2Ц
А-V (А800)
с низкотемпературным отпуском
периодический профиль с 2-я продольными ребрами и поперечными ребрами идущими по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы
Арматура А-VI (А1000)
20Х2Г2СР, 22Х2Г2АЮ, 22Х2Г2Р
с низкотемпературным отпуском или термомеханической обработкой в потоке прокатного стана
А500С
химический состав указан в стандарте
горячекатаный без последующей обработки или термомеханически упрочненный в потоке прокатного стана, свариваемый
периодический профиль с 2-я продольными ребрами и поперечными ребрами идущими по винтовым линиям с одинаковым заходом на обеих сторонах профиля
В500С
трехсторонний серповидный или четырехсторонний сегментный периодический профиль без продольных ребер
А400С
химический состав указан в стандарте
горячекатаный без последующей обработки, термомеханически упрочненный в потоке прокатного стана или холодно-деформированный
периодический профиль с 2-я продольными ребрами (или без них) и поперечными ребрами не соединяющимся с продольными
А600С
Ат400С
химический состав указан в стандарте
термомеханически упрочненный в потоке прокатного стана
периодический профиль с 2-я продольными ребрами (или без них) и с расположенными под углом к продольной оси стержня поперечными серповидными выступами, не пересекающимися с продольными ребрами и идущими по многозаходной винтовой линии, имеющей на сторонах профиля разное направление
Ат500С
Ат600
Ат600С
Ат600К
Ат800
Ат800К
Ат1000
Ат1000К
Ат1200
Арматура А-III (А400)
Горячекатаный или термомеханически упрочненный в потоке прокатного стана
периодический профиль с 2-я продольными ребрами (или без них) и поперечными ребрами идущими по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы
10ГТ
А400С
22САТЮ, Ст3Гпс, Ст3пс, Ст3сп
Арматура А-III (А400)
20ХСАТЮ, 25Г2С, 28С, 35ГС, 35САТЮ, Ст5пс, Ст5сп
А500С
18Г2С, 20, 20ГС, 20ХСАТЮ, 25Г2С, Ст3Гпс, Ст3пс, Ст3сп
Ат500С
28С, 28САТЮ, Ст5Гпс, Ст5пс, Ст5сп
Арматура Ат-IVn (Ат600)
20ГС, 20ГС2, 20ХСАТЮ, 22С, 22САТЮ, 25Г2С, 26С2, 28С, 28САТЮ
Арматура Ат-IVC (Ат600С)
Арматура Ат-V (Ат800)
20ГС, 20ГС2, 20САТЮ, 20ХСАТЮ, 22С, 22САТЮ, 25Г2С, 26С2, 28С, 35ГС
Арматура Ат-VК (Ат800К)
Арматура Ат-VI (Ат1000)
Арматура Ат-VII (Ат1200)
Механические свойства арматурной стали.
Предел текучести, Н/мм 2
Временное сопротивление разрыву, Н/мм 2
Относительное удлинение, %
Равномерное удлинение, %
Ударная вязкость, МДж/м 2
Испытание на изгиб в холодном состоянии (с-толщина оправки, d-диаметр стержня)
голоса
Рейтинг статьи
Сколько метров в тонне арматуры 12?
В соответствии со строительными нормативами, количество арматуры в ленточном фундаменте в процентном соотношении к железобетонному элементу в сечении должно составлять не менее 0,1%. На примере это выглядит следующим образом. Если площадь сечения ленточного фундамента составляет 100*240=2400 см квадратных, то расчетное количество прокатных стержней для продольного армирования находится путем умножения полученного объема фундамента на 0,001, то есть 2400*0,001=2,4 см квадратных.
Далее следует прибегнуть к справочным данным таблицы из пособия по армированию железобетонных элементов монолитных зданий. Так как нас интересует арматура с диаметром 12, то очевидно, что для расчетного объема фундамента необходимо всего 2 армированных стержня. Расчет расхода армированного проката для плитного фундамента аналогичен.
Арматура
Арматура необходима практически во всех бетонных работах, за редким исключением. Не исключение и
бетонная площадка – без армирования велик риск растрескивания в процессе эксплуатации. Выбор толщины
арматуры, размер клетки и конфигурация – сложный инженерный расчет. Мы же обойдемся базовыми понятиями
и ключевыми моментами.
Размер клетки и толщину арматуры следует выбирать из экономических соображений, как правило, толщина 16 мм
размер клетки 20*20 см – более, чем достаточно. Подчеркиваю, что это все на “глазок”. Все зависит от толщины
и назначения бетона. Единственное, что могу сказать точно: если толщина бетонной плиты позволяет заложить два
этажа арматуры – нужно делать два. Ибо слой арматуры только снизу будет работать при нагрузке на середину
плиты сверху, при воздействии нагрузки на края работает верхний слой. Естественно, если бетон заливается в
толщину всего 10 см, два слоя арматуры будут лишними. При толщине 15-20 см плиты лучше взять арматуру потоньше,
но сделать два слоя. Один слой арматуры в толстой плите, в середине, работает гораздо хуже, чем два из более тонкой
арматуры сверху и снизу.
Один важнейший момент – арматура должна быть закрыта минимальным слоем бетона от окружающей среды. Тогда к металлу
не будет поступать достаточного количества кислорода, необходимого для гниения. Простым языком – арматура не будет
гнить., даже в постоянно сыром бетоне. К слову, бетону влага абсолютно безвредна, даже наоборот, он становится
прочнее. А вот влага и минусовые температуры постепенно разрушают бетон.
Защитный слой бетона вокруг арматуры прописан в СНИП 52-01-2003 и имеет различные значения, в зависимости от
различных условий. Минимальный слой колеблется от одного диаметра прутка до 70 мм. Оптимальным можно считать
слой в 70 мм. Такой слой бетона должен защищать арматуру в фундаментах без бетонной подготовки (когда бетон
льется сразу на грунт или подсыпку, как в нашем случае). Однако этим правилом придется пренебречь, например
при заливке бетонного пола толщиной 10 см, при расположении арматуры в середине, расстояние до края будет менее
5 см. Естественно, все цифры в нормативных документах даны с запасом и в некоторых случаях придется проявить
гибкость мышления.
Итак, со всеми размерами определились, пришло время вязать арматуру. Вяжется она специальной вязальной
проволокой из мягкой стали. Не рекомендуется выполнять связывание алюминиевой проволокой – в бетоне будут
происходить нежелательные окислительные процессы, кислорода для этого будет достаточно
(по утверждению специалистов). Скручивать проволоку удобнее специальным крючком, который можно изготовить
самостоятельно из стальной проволоки 5-8 мм. На противоположной от заостренного крючка нужно сделать изгиб
для удобного захвата рукой.
На просторах интернета много информации и видео, где умельцы адаптируют крючок для шуруповерта. На мой взгляд
это крайне не удобно в действительности и красиво смотрится лишь на видео. Арматура прекрасно вяжется
обычным крючком, большее время уходит на захват прутьев и формирование петли, нежели на закручивание.
Арматурную сетку нужно как-то зафиксировать на расстоянии 7 см (см. выше) от грунта/подсыпки. Сделать это
можно путем подкладывания в некоторых местах, подложек из не гниющего материала. Подойдут кусочки бетона,
тротуарной плитки, на крайний случай лепешки засохшего раствора. Силикатные кирпичи использовать
нежелательно – они гниют и разрушаются в земле, если и использовать, то только красный кирпич.
Второй слой сетки фиксируется над первым путем привязывания вертикальных стоек из тех же прутьев. Частота и
места стоек выбираются исходя из удобства.
Может случиться так, что по конструктивным или иным причинам, бетон нужно заливать в два или более этапов.
Чтобы сохранить целостность всей конструкции, арматура должна быть цельной на шве. Добиться этого можно
путем выпускания из первой части плиты арматурных отрезков. Торчащие прутья должны быть не короче 40 см.
В последствии к этим прутьям привяжется дальнейшая сетка, произведется заливка. Безусловно, какой-то процент
прочности потеряется, но когда это единственный возможный выход – сгодится.
Завершающим этапом перед заливанием будет выставление маяков. Края опалубки служат маяками, там где
краев недостаточно для опирания правила или доски (выполняющей роль правила) выставляются дополнительные
брусочки-маяки. Эти маяки удаляются после заливки и набора прочности.
Виды стержневой арматуры и их особенности
Стержневая арматура делится на разновидности применительно к материалу, идущему на изготовление элементов. Существует стальная и композитная. Стальная арматура классифицируется на три категории исходя из технологии производства, цели применения и состава сплава:
- Горячекатаная – используется для обычных изделий, предварительно напряженных материалов и железобетонных конструкций (ГОСТ 5781-82);
- Термомеханическая – изготовленные стержни характеризуется высоким показателем прочности, и находят применение в железобетонных конструкциях (ГОСТ 10884-94);
- Свариваемые прутки – подходят для железобетонных конструкций и изделий (ГОСТ 52544-2006).
Композитный вид (ГОСТ 31938-2006) разделяется на два подвида:
- Пластиковая АКС — изготавливается из соединения стеклоровинг, получаемого путем полимеризации экпоксидной смолы
- Базальтопластиковая АКБ – при производстве применяются полимеры на основе базальта.
Базальтопластиковые материалы теряют популярность на рынке. Заказчики предпочитают выбирать полимерные пластиковые изделия из стекла.
Стальная арматура в отличие от стеклопластиковых элементов подвержена коррозии, что уменьшает срок ее эксплуатации. А также из-за большего веса потребители предпочитают отказываться от нее.
Факторами, влияющими на размер арматуры, являются:
- Стандартизированные нормы, утвержденные на государственном уровне;
- Желания заказчика;
- Решение завода-изготовителя;
- Общепринятые размеры других изделий, применяемых при строительстве.
Первостепенно стальная арматура или композитные материалы производятся с учетом государственных стандартов. Они в свою очередь допускают различные погрешности при формировании отдельных партий.
Вес погонного метра
На вес арматурных изделий влияют различные факторы, среди которых наиболее существенными являются следующие:
Расчётные площади поперечного сечения арматуры
- диаметр металлического стержня;
- разновидность поверхности – гладкая либо с поперечным рифлением;
- класс металла.
Российские специалисты для расчёта веса металлических изделий применяют специально разработанные таблицы, основа которых – ГОСТ Р-52544. В соответствии с данным Госстандартом, вес погонного метра арматуры 12 составляет 0,888 кг.
Без применения специальных таблиц рассчитать вес арматуры не составит большого труда. Вес равен объёму тела, умноженному на средний удельный вес. Объём рассчитывается по формуле: площадь сечения, умноженная на длину. Согласно стандартам, за единицу измерения принимается метр.
Таким образом, площадь сечения = Пи * радиус в квадрате (радиус равен половине диаметра). S = 3.14х0,0062 = 0,00011304. Соответственно вес = 0,00011304х7850 = 0,8874, где 7850 – стандартный показатель среднего удельного веса двенадцатимиллиметровой арматуры.
Размеры 12 арматуры
Распространенным вариантом при устройстве строительных конструкций из железобетона считается арматура 12, имеющая диаметр 12 мм.
Возможные диаметры стеклопластиковой арматуры
Ее производят из различных стальных сплавов. Диаметр данного типа соответствует минимальным требованиям при строительстве зданий на ленточный фундамент при вязке каркаса из 4 хлыстов.
Прокат объединяется в классы относительно механических свойств:
- А1 Гладкий профиль — отличается хорошей пластичностью, которая требуется при удлинении, обеспечивая растяжку;
- А2 с серповидным рисунком – благодаря рисунку увеличивается прочность;
- А3 периодический профиль – присутствует поперечное сечение под углом к оси хлыста, облегчающее свариваемость деталей.
Популярностью пользуется арматура А3. С диаметром 12 мм масса 1 м профиля составляет 0,888 кг. Площадь сечения равна 1,131 см.
Для определения количества арматуры следует высчитать длину в погонных метрах. Но на рынке материал поставляется по весу. Для вычисления требуемого объема следует учесть, что длина 1 м весит 0,888 кг. Тогда в 1 т 1126 м арматуры (12 мм в диаметре). Для других диаметров можно воспользоваться специальными таблицами, созданными с учетом веса 1 м проката для разных деталей. Но возможно появление погрешности из-за принадлежности к другому классу.
Форма выпуска, габариты и эксплуатационные характеристики
Когда потребуется арматура 12 А3 (А400) обращайте внимание на то что она может отличаться по ряду ключевых параметров. Начнем с формы производства
В ранее действовавших документах было все однозначно. Если прокат диаметром 12 мм, то он изготавливается в прутках (их еще называют стержнями). Сейчас допускается производство и в мотках. Это обуславливает специфику погрузочно-разгрузочных работ, транспортировки, хранения, использования, определения продажной стоимости.
То есть если арматурная сталь в мотках, то цена рассчитывается на вес. Масса мотка максимальная до 3000 килограммов. Стоимость прутков рассчитывается по-разному, порой исходя из их длины или веса. Длина по действующей нормативной базе мерная, а еще немерная или мерная с так называемыми немерными отрезками. Диапазон начиная от 6 и вплоть до 18 метров, немерной длины начиная от 6 и вплоть до 12 м. Этот параметр согласовывается непосредственно в заказе и порой отличается.
Основные эксплуатационные характеристики уже отмечали выше. Это:
- предел текучести, (Н/мм²)/(кгс/мм²);
- сопротивление временное разрыву, (Н/мм²)/(кгс/мм²);
- удлинение, речь об относительном, % – 14.
Существуют и другие рабочие параметры, которые необходимо учитывать при покупке рассматриваемого нами вида продукции.
