Отличия между арматурами А-I и A-III
Рассмотрев оба вида арматуры можно сделать следующие выводы о различиях между ними.
- Изготовляются из различных марок сталей. Но ГОСТ на продукцию одинаков.
- Визуальные различия видны на глаз. Арматура A-I обладает гладкой поверхностью с диаметром прутка не меняющимся по всей длине. У арматуры A-III поверхность рифленая с угловой направленностью для улучшения адгезии с бетоном.
- Легирующие элементы в стали, обуславливают применение арматуры. Прочность арматуры A-III выше из-за содержания в ней хрома, марганца, титана и кремния. Поэтому используется при возведении ответственных объектов инфраструктуры (мосты, метро, причалы). Широкое применение нашла в отрасли изготовления ЖБИ.
- Арматуру A-I целесообразнее применять в тех конструкциях, где систематически могут возникать динамические нагрузки. Считается более универсальной, используется как элемент конструкции для усиления и как основная конструкция. Высокая хладноломкость и стойкость к агрессивным средам позволили использовать арматура A-I в нефте- и газодобывающих областях, расположенных за полярным кругом.
- Арматура A-I более универсальный материал в отличие от A-III.
- Рассматривая арматуру небольшого диаметра, стоит отметить, что арматура A-III выпускается только в прутках, а A-I может и в бухтах. При транспортировке занимает меньше места. При возведении каркаса из прутков неизбежно большое количество отходов, что не возможно при нарезании из бухты.
- Цена . Разница в стоимости составляет примерно 5%. Арматура A-I дороже A-III.
Арматура А2
выпускается диаметром от 10мм до 80мм. Для производства используются следующие марки стали: . ст5сп(пс) — углеродистая конструкционная сталь обыкновенного качества, используемая в клепаных конструкциях и для изготовления арматурных стержней; . ст18Г2С — низколегированная конструкционная сталь, используемая для изготовления сварных конструкций. Область применения прокатного прута класса А2 мало отличается от области применения класса А1.
Область применения
Арматура чаще всего используется в строительстве для усиления, предотвращения растяжений и трещин в железобетонных конструкциях. В зависимости от характера воспринимаемых нагрузок ее располагают в поперечном или продольном положении. Поперечная усиливает конструкцию при горизонтальных напряжениях, продольная – вертикальных и предотвращения кручения. Кроме рабочих используют распределительные стержни и хомуты. Монтажная арматура выполняет вспомогательную функцию и используется для упрощения процесса сборки конструкций.
Рассмотрим более подробно основные сферы использования арматуры:
- В создании каркаса здания.
- Для фундамента подходит марка арматуры не ниже АIII.
- Укрепление и капитальный ремонт несущих конструкций.
- Усиление кладки.
- Устройство полов, колонн, перекрытий.
- В панельном домостроении.
- В монолитных работах.
- Устройство декоративных каркасов.
- Производство мебели в стиле лофт.
- Монтаж закладных деталей
Сегодня обозначения классов прочности арматуры железобетонных конструкций указываются в соответствии с EN исходя из ее прочностных свойств. До 1993 г маркировка велась по ГОСТ 5781-93 и ГОСТ 100884-94, а также по СТО АСЧМ 7-93.
Арматура А400 и А500 по ГОСТ 34028-2016
ГОСТ 10884-94 и ГОСТ 5781-82, рассмотренные выше, – дела давно минувших дней. Оба обозначенных документа заменил ГОСТ 34028-2016, созданный на базе ГОСТ Р 52544-2006. О нем еще ниже поговорим.
Итак, сейчас арматура А3 обозначается только по пределу текучести, то есть как арматура А400. Сюда же условно можно отнести и такой вид сортового проката как арматура А500. Основное направление использования все то же – армирование сборных и монолитных железобетонных конструкций. Сразу оговоримся, на практике сфера применения гораздо шире. Этот вопрос далее рассмотрим чуть более подробно.
Как и ранее, рассматриваемый нами арматурный прокат сейчас периодического профиля. То есть все та же рифленая арматура А3, но под другим соусом, название лишь с указанием предела текучести.
Арматурный прокат периодического профиля
С названием, надеемся, понятно. Теперь по сортаменту. Форма выпуска та же – мотки и прутки. Поставка стержней может осуществляться с мерной, а еще немерной или мерной с немерными отрезками длиной. Длина их от 6,00 до 18,00 метров, немерной длины от 6,00 до 12,00 м. Длина согласовывается в заказе и может быть иной. В мотках поставка осуществляется номинальным диаметром проката до 22,00 мм (ранее арматура А3 до 10,00 мм).
Обращайте внимание, прокат отличается по виду профиля (4ф, 1ф, 3ф, 2ф). Отличия в высоте расположенных поперечно ребер, их шаге, угле наклона, суммарном, общем расстоянии между двумя концами
Форма профиля оговаривается предварительно в заказе. Если кратко:
- 1ф – два ребра, размещенных продольно, есть поперечные ребра с наклоном к оси, кольцевого типа сечения, равной толщиной полуколец;
- 2ф – отличается серповидным сечением ребер, размещенных продольно с 2-х сторон, противоположных относительно друг друга по периметру;
- 3ф – нет ребер, размещенных продольно, ребра поперечные серповидные, размещены равномерно с 3-х сторон, по периметру;
- 4ф – нет ребер, размещенных продольно, ребра с сегментным сечением, размещенные поперечно симметрично с 4-х сторон есть.
Основные свойства
Для изготовления различных типов арматуры используются мягкие и твердые марки стали, качество которых определяется химическим составом материала. Мягкие сорта отличаются повышенной пластичностью, обеспечивают удлинение изделия до 25%. Для повышения прочности сплава применяются дополнительные упрочняющие технологии: легирование, механическая и термическая обработка. При этом, показатель величины удлинения (пластичности), снижается.
Долговечность и надежность несущих железобетонных конструкций зависят от правильного подбора марки, из которой изготавливается металлопрокат. Так, при снижении пластичности металла, существует риск разрыва арматуры от воздействия сверхнормативных нагрузок на конструкцию. Некоторые виды изделий нельзя сваривать, так как приобретенные в процессе упрочнения металла свойства будут утрачены.
Размеры
Оба вида проката для армирования поставляются в разной форме – мерной либо немерной. Они могут быть упакованы в виде прутьев (стержней) пачками, каждая из которых плотно перетянута и обычно весит 4-8 тонн. Если же толщина проката позволяет (то есть, диаметр невелик), то гибкие рифленые изделия сворачивают в бунты, мотки весом в 0,8-1,5 тонны. Их тоже закрепляют стальной проволокой.
Хранят арматуру на специальных складских площадках, оборудованных подкладками и укрытием на случай дождя.
А вот размеры двух видов арматурного проката при прочих равных условиях получаются не всегда одинаковые. В стержнях они равны – прутья могут быть диаметром от 10 до 40 миллиметров у обоих вариантов арматуры на продажу. С тонким прокатом вопрос несколько иной. Из-за различия в гибкости и обработке стали А500С может быть в мотке, если диаметр сечения составляет 6-14 миллиметров, а А3 только если 6-12 миллиметров.
Различия металлопроката
Все марки арматуры имеют отличия, которые собраны в Межгосударственных стандартах (ГОСТ 5781-82, ГОСТ 10884-94, ГОСТ Р 52544-2006 и др.). Обозначения основных стержневых металлоконструкций выглядят так: А1 (А240), А2 (А300), А3 (А400), А4 (А600) и т. д. Весь металлический прокат имеет отличия по профилю, температурной обработке, наличию добавок и маркируется общепринятыми символами.
ГОСТ 5781-82 — классы арматурной стали
Расшифровка маркировок
Буква «А» обозначает способ обработки металла (горячекатаный и холоднокатаный). Цифра показывает индекс текучести материала, из которого изготовлено изделие. Величина индекса указывает предельное напряжение, после которого нарушается пластичность и возможна деформация. Чем цифра выше, тем прочнее прокат.
Часто к маркировке добавляют другие обозначения, рассказывающие о дополнительных свойствах:
- Ат 400 – «т» обозначает дополнительно термически упрочненную сталь.
- Ат 600С – «С» указывает, что материал очищен от примесей.
- Ат 800К – «К» говорит о повышенных антикоррозионных свойствах, обеспеченных добавкой меди.
Характеристики арматуры
Область применения
Марки арматуры А1 и А3 имеют одинаковый диапазон диаметров, от 6 до 40 мм, и используются для создания прочных каркасов железобетонных конструкций. Удешевляя работы, рационально не применять высокую маркировку (А3, А4 и т. д.), вполне достаточно тех качеств, что заложены в арматуре класса А1. Но при выборе важны и отличия арматуры А1 и А3.
Марка А1 нашла свое применение в изготовлении:
- болтов, пружин, гвоздей, петель, заклепок, других закладных деталей;
- ее используют для вспомогательного армирования конструкций (усиление стен под штукатурку, обвязка фундаментов);
- металлопрокат А1 популярен не только в строительстве домов, но и в машиностроении, поскольку из него производят тонкие механизмы машин.
Виды профилей арматуры
Марку А3 применяют везде, где необходима повышенная устойчивость конструкций. Заключается это в следующем:
- несущие элементы жилых домов (панели, колонны, фундамент);
- мощные железобетонные сооружения (мосты, эстакады);
- станции метро.
Рифленая Арматура А3 марка стали А500 – особенности
Характеристики арматуры
Исходя из марки арматуры (А1 и А3), а также ее диаметра, вычисляются прочностные характеристики ЖБ элементов. В строительных стандартах для каждого вида металлопроката указаны: предел текучести, сопротивление разрыву, относительное удлинение. Эти параметры нужны для того, чтобы правильно сделать расчеты и подобрать арматуру для конструктива.
Качества арматуры А1:
- высокая коррозионная составляющая;
- удобство сваривания круглого профиля между собой и с другими элементами;
- низкая стоимость марки по сравнению с остальными.
Параметры арматуры А1
Показатели арматуры А3:
- повышенная прочность;
- ребристый профиль обеспечивает лучшее сцепление арматурного каркаса с бетоном;
- низкая коррозионная стойкость, требующая защиты конструкции антикоррозионным покрытием;
- более высокая цена.
Параметры арматуры А3
Отличие марок арматуры
Отличие арматуры А1 и А3 заключается во многих показателях, зависящих от диаметра и качества стали. К внешнему отличию относится форма профиля:
- марка А1 имеет гладкий профиль;
- марка А3 – гладкий или рифленый.
А1 изготавливается из стали низколегированного класса, в ее состав, кроме железа и углерода, входят легирующие примеси: хром, никель, ванадий, медь, молибден, алюминий. Каждая такая добавка дает металлу какие-либо преимущества, начиная от удешевления, заканчивая параметрами растягивающих нагрузок. Выпускается А1 как в прутках, так и в мотках (в зависимости от диаметра), мерными или немерными изделиями.
Арматура А1 — ГОСТ 10884-94
Арматура А3 – это сортовой прокат, изготовленный способом горячего качения. Рифленая поверхность состоит из поперечных выступов, расположенных по винтовой линии. Арматурные стержни фасуются в мотки, бухты или отдельные прутки (стержни). Преимущественное отличие от марки А1 в том, что А3 более прочная.
Арматура А3 — ГОСТ 5782-82
Классификация
В строительстве существует огромное количество операций, где присутствие арматуры обязательно. Все процессы разные, каждому предъявляются свои требования. Поэтому даже профессионалы не всегда могут сказать, где и какая арматура должна использоваться. Поэтому и была проведена классификация арматурных стержней, цель которой – упростить выбор и провести унификацию продукции.
Горячекатаная арматура
Стальная арматура делится на классы в зависимости от разных параметров.
- По технологии изготовления она относится к категориям горячекатаной, холоднодеформированной и катаной.
- По типу профиля: рифленая и гладкая. К первой относятся классы А2, А3, А4 и А5, ко второй А1.
- По эксплуатационным условиям: напрягаемая и ненапрягаемая. В первом случае сооружения каркаса или армирующей сетки арматуру натягивают, заливают бетоном, а после его высыхания освобождают. Происходит сжатие стали, которая сжимает и бетонную конструкцию.
- По ориентации в арматурных каркасах она может быть продольной или поперечной. В продольных рядах арматурные стержни класса А1 устанавливать не рекомендуется. И подвергать ее сварке нельзя.

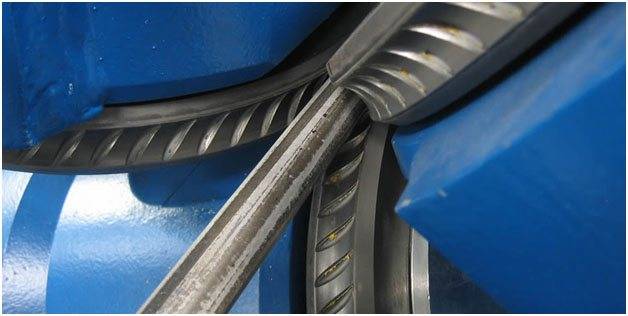

Технология производства холоднодеформированной арматуры
Отдельно в классификации стоит разделение по химическому составу металла (стали). Три позиции:
- В основе лежит класс прочности. Он разделяется на несколько позиций. Существует разные обозначения типов арматуры, поэтому иногда потребители путаются. К примеру, класс А1, он же АI или А240. Соответственно А2-AII-А300; А3-АIII-А400; А4-АIV-А500; А5-АV-А600 и так далее.
- Производители выпускают термически упрочненную арматуру, в маркировку которой входит буква «т». Здесь шесть классов. Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Если просто, то в процессе производства арматурных стержней при горячей деформации производят дополнительное быстрое охлаждение, за счет чего увеличиваются прочностные характеристики металла.
- По степени окисления: СП – спокойная, КП – кипящая, ПС – полуспокойная. В основе разделения лежит технология производства. К примеру, кипящая сталь получила название, потому что в процессе заливки из нее бурно выделяются газы, она кипит. Это самая низкосортная сталь за счет образования внутри большого количества пор от выделяющегося газа. Из трех групп при сооружении арматурных каркасов и сеток лучше выбирать спокойную.
При выборе обращайте внимание на арматурные классы. Они определяют в какую конструкцию какую арматуру надо укладывать
По классам четко проведено разделение основных параметров и характеристик стального профиля. А именно диаметра, предела прочности на разрыв и исходного материала, из которого изделие выпускается. Ниже приведена упрощенная таблица, в которой параметры разбросаны в зависимости от класса арматурных стержней.
Таблица арматурных классов
Где приобрести
Арматурное изделие продается сегодня в ряде специализированных компаний без ограничений в рамках стандартов и количества. Можно выбрать продукцию любых размеров, длины и эксплуатационных характеристик, а также приобрести указанную арматурную конструкцию в соответствии с финансовыми запросами, текущей ситуацией.
Однако очень важно знать класс выбираемой арматурной конструкции и ее характеристики, так как от этого зависит прочность предполагаемой конструкции, стоимость всех прутков и многое другое. Выбирать следует, исходя из номенклатуры, длины и цены за тонну материала, а также пожеланий заказчика
Арматура А240 — современная вариация сортового металлопроката, идеально подходящая для использования в самых разных сферах деятельности человека. Оптимальное сочетание параметров, неприхотливость и разумная стоимость материала, позволяют ему по праву занимать лидирующие позиции на рынке стройматериалов, оставляя далеко позади многочисленных конкурентов.
1 Виды, классы и марки современной стержневой арматуры
Стержневая арматура (производимая в виде длинных прутков и смотанных из них мотков) делится по материалу изготовления на 2 вида: композитную полимерную и стальную. Первую делают по ГОСТ 31938-2012 и из материалов, которые перечислены в этом стандарте. Композитная полимерная стержневая арматура предназначена для произведения армирования различных предварительно напряженных и прочих обычных строительных конструкций и их деталей, выполняемых из бетона, которые предполагается эксплуатировать в агрессивных средах с различной степенью воздействия, и должна отвечать требованиям ГОСТ 30403-2012 по пожарной безопасности и ГОСТ 30247.0-94 по огнестойкости.
Стержневая арматура
Стальная арматура, в свою очередь, делится еще на 3 вида, каждый из которых производится по соответствующему стандарту и имеет свое назначение:
- продукция ГОСТ 5781-82 – по нему изготавливают горячекатаные прутки для армирования различных предварительно напряженных и прочих обычных железобетонных конструкций и их деталей;
- изделия ГОСТ 10884-94 – по нему производят термомеханически упрочненные прутки для армирования различных конструкций и их деталей из железобетона;
- арматура ГОСТ Р 52544-2006 – по нему делают свариваемые прутки для армирования различных конструкций и их деталей из железобетона.
Для производства каждого из этих видов арматуры используются марки стали, приведенные в специальных таблицах соответствующего из перечисленных стандартов. Наиболее известна и широко используется арматура стандарта 5781. Ее знают в первую очередь по самым ходовым (применяемым очень обширным кругом потребителей) маркам изделий, таким как A-I (в ходу также ее названия A1 и А240), А-II (А2 и A300) и А-III (А3 и А400). Второго вида продукция (стандарта 10884) представлена марками Aт400, Aт500, Aт600 и так далее. Третьего (ГОСТ Р 52544) – A500С и B500С.
Арматуру последних двух видов в основном используют профильные строительные организации. Без нее не обойтись при возведении серьезных объектов специального назначения. А изделия стандарта 5781 используют все, включая мелких и частных застройщиков, у которых наибольшим спросом пользуются вышеупомянутые марки арматуры: A-I (А240), А-II (A300) и А3 (А400). Композитная и каждый из 3-х видов стальной стержневой арматуры согласно ГОСТу определенным образом классифицируется и в соответствии с этим обозначается (маркируется). Подробно о классах и соответствующих марках всех этих видов продукции рассказано в статье про классификацию стержневой арматуры. Там же даны таблицы с механическими характеристиками на каждое рассматриваемое изделие.
Таблица массы и диаметра сечения
Вычислить общий вес армпрутов, которые будут применены в строительстве, можно с помощью значений нормативного веса в таблице. Необходимо выбрать диаметр арматуры, узнать размеры длины этих прутов и умножить массу одного метра на количество метров в пруте и еще раз умножить на число всех стержней, которые будут задействованы в работе.
| Диаметр, мм | Площадь поперечного сечения, кв. см | Масса погонного метра профиля, кг |
| 6 | 0,283 | 0,222 |
| 8 | 0,503 | 0,395 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,54 | 1,21 |
| 16 | 2,01 | 1,58 |
| 18 | 2,54 | 2 |
| 20 | 3,14 | 2,47 |
| 22 | 3,8 | 2,98 |
| 25 | 4,91 | 3,85 |
| 28 | 6,16 | 4,83 |
| 32 | 8,04 | 6,31 |
| 36 | 10,18 | 7,99 |
| 40 | 12,57 | 9,87 |
| 45 | 15,00 | 12,48 |
| 50 | 19,63 | 15,41 |
| 55 | 23,76 | 18,65 |
| 60 | 28,27 | 22,19 |
| 70 | 38,48 | 30,21 |
| 80 | 50,27 | 39,46 |

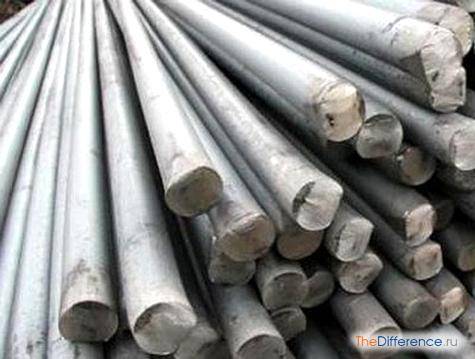

Что представляет собой арматура А1?
Данный тип арматуры имеет гладкую поверхность. С завода обычно поставляется в виде бунтов или же прутьев. Диаметр арматуры А1 может составлять 6-40 мм. Тот факт, что А1 — материал с гладкой поверхностью, предопределяет относительно невысокую устойчивость его сцепления с бетоном, и потому использовать его в качестве основного в целях армирования в железобетонных конструкциях не всегда возможно.
Арматура А1
Рассматриваемый вид арматуры чаще всего выпускается из углеродистых сталей типа:
- Ст3кп (или кипящей);
- Ст3пс (или полуспокойной);
- Ст3сп (или спокойной).
Арматура из первого типа сталей применяется в конструкциях, не предполагающих большой внешней нагрузки. Самый прочный материал — тот, что изготавливается с помощью стали Ст3сп.
Главный нормативный документ, определяющий характеристики арматуры типа А1, — ГОСТ 5781-82.
Рассматриваемый материал чаще всего используется в монолитных постройках, а также при выпуске различных изделий из железобетона. Распространено применение арматуры А1 и в промышленности.
Можно отметить, что соответствующий материал характеризуется высокой стойкостью к воздействию агрессивных сред, и что особенно важно — к низким, высоким температурам воздуха, а также их резкой смене. В числе иных важных преимуществ рассматриваемой арматуры — относительно невысокая цена
Поэтому ее применение там, где это возможно с точки зрения технологий производства, может существенно снизить бюджет проекта
В числе иных важных преимуществ рассматриваемой арматуры — относительно невысокая цена. Поэтому ее применение там, где это возможно с точки зрения технологий производства, может существенно снизить бюджет проекта.
Другая важная характеристика арматуры А1 — хорошая свариваемость. Это повышает универсальность использования соответствующего материала.
Класс арматуры и марка стали
По классу арматуры можно судить о прочности материала. Наряду с новой маркировкой до сих пор используется старая, потому упомянем обе:
- А240 (по старому ГОСТу – АI) – это горячекатаная сталь с гладкой поверхностью, диаметр – 6-40 мм. Арматура диаметром до 12 мм может поставляться в мотках и прутках, более 12 мм – только в прутках. Для строительства фундамента в качестве рабочей арматуры не подходит, но для хомутов использовать можно;
- А300 (АII) – арматура с кольцевидным профилем, ее не рекомендуется использовать при возведении фундамента, но в частном строительстве для небольших построек и неответственных объектов ее все же применяют. Естественно, ее можно использовать в качестве конструктивной арматуры;
- А400 (АIII) и А500 идеально подходит для фундамента. Стержни имеют рельеф, диаметр колеблется от 6 до 40 мм, длина – от 5 до 11,7 м;
- А600 (АIV) – арматура повышенной прочности, применяется при строительстве ответственных объектов, подходит для конструкций с предварительным напряжением;
- арматуру А800 (АV) и А1000 (АVI) применяют при возведении многоэтажных зданий, мостов и прочих конструкций, где крайне важна особая прочность.
Кроме того, при строительстве фундамента используются и другие виды стальной арматуры, о свойствах которых можно судить по маркировке:
- буква С указывает на возможность скреплять стержни в каркас при помощи сварки (примеры – А400С, А500С, А600С). Арматура класса А500С в последнее время стала особенно популярной;
- буква К говорит об устойчивости к воздействию коррозии (А400К, например);
- Ат в маркировке означает, что сталь была упрочнена термомеханическим образом. Прерывистое охлаждение, которое используется при данной технологии, повышает прочность и стойкость коррозии. Популярный класс такой арматуры – Ат800.
ГОСТы и ТУ требуют использовать сталь конкретной марки для производства определенного типа арматуры. Изготовитель обязательно должен указать, какую сталь он использовал – это очень важная для застройщика информация, позволяющая правильно выполнить все необходимые расчеты.
Некоторые используемые марки стали приведены в таблице ниже. Характеристика каждой марки – это тема отдельной статьи. Тут отметим лишь, что, например, сталь 35ГС – низколегированная, а сталь 25Г2С изготавливается с применением кремния и марганца в качестве легирующих добавок. Оба эти сплава отличаются высокой прочностью.
Отличие арматуры класса AI от AIII
Из обширного списка арматур классы AI и AIII отличаются наибольшей востребованностью; но, несмотря на то, что оба вида арматуры одинаково часто применяются, они отличаются внешне, у них разный состав, они имеют различные сферы применения и выполняют разные задачи. Можно выделить четыре категории основных отличий:
- геометрические размеры — арматура класса AI имеет круглую форму в сечении и гладкую поверхность. Арматура класса AIII имеет рифленую поверхность стержня: два продольных выступа-ребра (по всей длине прутка), между которыми располагаются наклонные поперечные рифли;
- материал изготовления — для изготовления AI используются углеродистые, нелегированные стали: Ст3 спокойная, полуспокойная и кипящая (Ст3Сп, Ст3Пс, Ст3Кп). Для производства AIII применяются низколегированные марганцем и бором марки: 32Г2Рпс, 35ГС, 25Г2С;
- механические свойства — За счет легирующих добавок прочность арматуры AIII выше, чем у AI:
- AIII, твердость по Бринеллю: HB 10 −1=202 Мпа
- AI, твердость по Бринеллю: HB 10 −1=131 Мпа
По тем же причинам удельная вязкость и относительное удлинение при разрыве отличаются в пользу AIII, но зато AI обладает лучшей свариваемостью, пластичностью и холодостойкостью.
Геометрическая форма также влияет на механические характеристики: из-за рифления сечение профиля AIII при одинаковом весе погонного метра менее эффективно, чем у AI, что ставит AI в более выгодное положение.
- назначение — так как площадь рифленой поверхности AIII больше, чем гладкая поверхность AI (при равных диаметрах), сцепление с бетоном для AIII значительно выше и эффект армирования усиливается. Безусловный плюс кажется таковым только на первый взгляд. Например, жесткое армирование дорожного полотна может привести к разрушению из-за кратковременной, но большой нагрузки. А даже минимальный люфт (если использовать гладкую арматуру АI) позволяет железобетону «поддаться» на доли микрона и сохранить целостность под воздействием серьезных нагрузок;
Расшифровка маркировки
Маркировку арматурных стержней обычно принято делать с помощью буквенных обозначений. Буквы означают то, каким именно методом была произведена данная арматура. Так, к примеру, наличие в наименовании буквы А говорит о том, что изделие изготовлено методом горячей или холодной катки. Если сравнивать оба метода, то стоит отметить, что сталь, полученная в результате холодной катки, обладает повышенными прочностными характеристиками и имеет большую твердость. Цифрой принято обозначать степень текучести используемой в арматуре стали, она определяет основное отличие между марками металла. Коэффициент текучести находится в зависимости от максимального напряжения, которое приводит к тому, что металл начинает деформироваться. То есть чем выше данный показатель, тем большей прочностью обладает сам прут. Так, к примеру, сталь А440 имеет больший запас прочности по сравнению с А240.
При постройке сооружений из железобетона требуется добиться наилучшей прочности всей конструкции, используя элементы с минимальной массой. Одним из решений является армирование конструкции с помощью использования стального каркаса, для сборки которого используют арматуру различного диаметра сечения. Она может быть в виде мотков или прутьев.
Государственный стандарт
Требования и нормативы к горячекатаной стали для армирования конструкций и изделий из железобетона указаны в ГОСТ 5781-82.
Характеристикой на основе которой выделяют классы арматурной стали является предел текучести. Для класса А1 стандартизированное значение 24 кгс/мм.кв., для производства используется углеродистая сталь марок Ст3сп, Ст3кп и Ст3пс. Химический состав арматурной углеродистой стали регламентирован в ГОСТ 380.
Технические требования
При производстве арматуры А1 готовая продукция должна соответствовать следующим параметрам:
- Временное сопротивление разрыву 373 Н/мм.кв
- При проведении испытаний относительное удлинение при изгибе — 25%
- В холодном состоянии продукция должна выдерживать испытания на изгиб на 180 градусов. Для изделий сечением 6-20 мм изгибание проводят вокруг оправки такого же диаметра что и сам пруток арматуры, для большей толщины радиус оправки подбирают равным двум диаметрам прутка.
- Поверхность арматурной стали не должна иметь рванин, трещин, прокатных закатов и плен, но допускаются следы раскатанных пузырьков, незначительные вкрапления ржавчины и чешуйчатость.
Сортамент
Сортамент включает в себя 14 типоразмеров, различающихся диаметром сечения. Арматура, при толщине 6-12 мм, с производства отгружается в мотках либо стержнями, изделия большего сечения изготавливается только в виде прутков.
Стандартный типоразмер прутков 6-12 метров, по соглашению производителя и покупателя допустим диапазон от 5 до 25 м. Стержни изготавливаются:
- Мерной длины, в том числе с допустимым включением не более 15% от общей массы партии, отрезков длиной не менее 2 м.
- Немерной длины, в этом случае возможно содержание в партии, но не более 7% от массы, продукции размерами от 3 до 6 м.
Расчетная (теоретическая) масса для стандартных типоразмеров арматуры А1 (При вычислении использовались допуски — разрешенные отклонения диаметра в расчет не принимались, а плотность стали принята за 7850кг/м.кб.):
| Диаметр (мм) | Вес метра погонного (кг) | Количество метров в тонне (м) |
| 6 | 0,222 | 4504,5 |
| 8 | 0,395 | 2531,65 |
| 10 | 0,617 | 1620,75 |
| 12 | 0,888 | 1126,13 |
| 14 | 1,21 | 826,45 |
| 16 | 1,58 | 632,91 |
| 18 | 2 | 500 |
| 20 | 2,47 | 404,86 |
| 22 | 2,98 | 335,57 |
| 25 | 3,85 | 259,74 |
| 28 | 4,83 | 207,04 |
| 32 | 6,31 | 158,48 |
| 36 | 7,99 | 125,16 |
| 40 | 9,87 | 101,32 |
Возможные отклонения
Предельно допустимые отклонения регламентированы ГОСТ 2590 и по весу от расчетного составляют:
- от +9 до -7% для сечений арматуры 6 и 8 мм;
- от +5 до -6% для диаметров от 10 до 14 мм;
- 3 — 5% для сечений от 16 до 28 мм и остальных типоразмеров.
Вероятность обеспечения массы для 1 погонного метра должна быть не менее 90%.
Допустимая овальность проверяется измерениями сечения прутка, при этом разность между максимальным и минимальным диаметром не должна превышать сумму допустимых отклонений.
В случае поставок стержней мерной длины для изделий до 6 м. предусмотрены максимально допустимые отклонения от 25 до 50 мм, а для продукции более 6 м. От 35 до 70 мм, в зависимости от типа применяемой резки. Стержни повышенной точности, соответствующие приведенным минимальным отклонениям, изготавливаются по требованию потребителя.
Кривизна прутковой арматуры не должны превышать 0.6% от длины.
Правила приемки
Арматурную сталь принимают партиями из профилей одного типоразмера и класса массой до 70 тонн (допустимо увеличивать до массы плавки-ковша). На всю партию оформляется один документ о качестве с указанием номера профиля, класса, результатов испытаний на изгиб в холодном состоянии.
Для контрольных измерений физических размеров и определения качества поверхности из партии отбирают не менее 5% стержней, а в случае поставки в мотках — два мотка. Для проверки на изгиб, ударную вязкость и растяжение из партии отбирают два стержня. Пробы для контроля химического состава отбираются согласно ГОСТ 7565.
Основные характеристики и свойства
ГОСТ 5781 указывает такие параметры материала, как площадь поперечного сечения, вес 1 метра профиля и допустимые предельные отклонения от заданных параметров. Расчетная масса вычисляется, исходя из номинального диаметра без отклонений при плотности стали 7850 килограммов на кубический метр. Наименьший диаметр 6 миллиметров имеет массу 0,222 килограмма, а диаметр 40 миллиметров обладает массой почти 10 килограммов.
Согласно стандарту, допустимые отклонения от веса для прутков составляют:
- от +9 до -7 процентов 1 метра теоретического веса для диаметров 6 и 8 миллиметров.
- диаметры от 10 до 14 миллиметров допускают отклонения от +5 до -6 процентов.
- от 16 до 28 миллиметров предельные отклонения составляются от +3 до -5%.
- при диаметрах от 32 до 40 миллиметров отклонения составляют от +3 до -4 процентов.
Овальность гладкого материала не должна быть больше суммы допустимых отклонений диаметра. Кривизна проката не должна превышать 0,6 процента замеряемой длины. Есть и другие механические свойства, среди которых удлинение при изгибе 25 процентов, а сопротивление арматуры разрыву составляет 373 ньютона на квадратный миллиметр.
Имеются в госте требования и к качеству поверхности готовой стальной арматуры. Не должно быть трещин, рванин, прочих дефектов. Разрешаются отдельные отпечатки, наплывы, небольшая ржавчина, чешуйчатость и рябизна.
Композитная арматура
Особое место в строительстве занимает синтетические арматурные стержни.
Стеклопластиковые арматурные прутья обладает высокой прочностью и легким весом. Она имеет значимое преимущество по сравнению со сталью: устойчивость против разрушения в 2.5 раза больше. Равноценная замена стальных прутов на композитные определяется в два раза меньшим диаметром (если сталь – 6 мм в диметре, то стеклопластик – 3 мм).
Базальто- и углепластиковые пруты обладают повышенной стойкостью в агрессивной среде. Но композитный материал имеет невысокую огнестойкость: он плавится при +160 градусах.
Используются композитные стержни в ненагружаемых конструкциях: сетки для обшивки стеновых и других поверхностей, цементные стяжки.
