В чем разница между арматурными стержнями A3 и A500с?

Чем отличается арматура А3 от А500С?

Нередко люди, не слишком хорошо разбирающиеся в строительстве, полагают, что арматура А500С это А3 (она же А400). На самом деле это не так. Технические характеристики различаются, поэтому сортамент арматуры и разделяет эти два класса.

В первую очередь А400 нельзя сваривать — это нарушит структуру металла и снизит его прочность. Кроме того, радиус изгиба у этой арматуры не должен превышать 90 градусов (у А500С, как уже говорилось, до 180 градусов)

Не менее важно, что А500С используется как анкерный элемент в монтажных петлях или закладных деталей. Ну а высокая прочность уменьшает количество расходуемого при строительстве материала

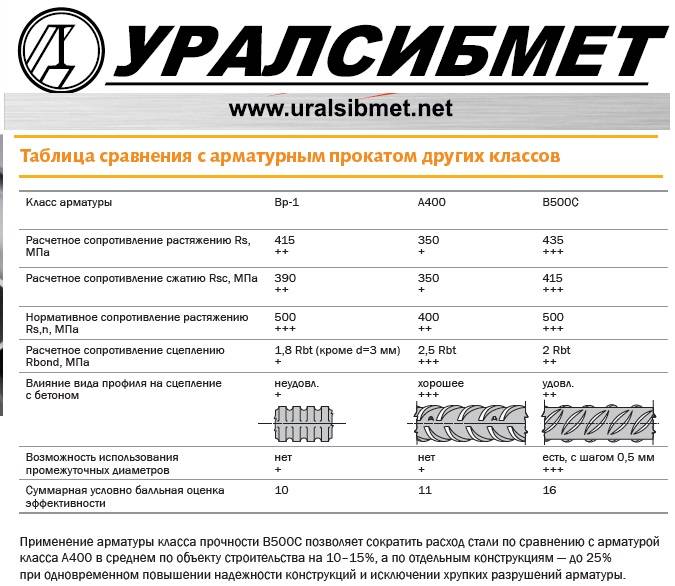

Как показывает практика, экономия может достигать 15 и даже 25%.

Определение на глаз

Методика визуального определения класса арматуры пригодится тем, кому приходится иметь дело со строительными работами регулярно. Так, гладкий профиль всегда указывает на I-II категорию, стержни более высокого класса всегда выполняются с кольцевым, серповидным или смешанным рисунком. После примерного определения марки арматуры рекомендуется изучить диаметр прутка, вес, длину.

Промышленные изделия класса A-V и A-VI легко отличить по большому сечению, с укрупненным профилем. Они отличаются и увеличенной длины, повышенной массивностью. В остальном лучше ориентироваться на маркировку. Ведь тип покрытия или марку стали на взгляд не определить, как и пригодность для сварки.

Арматура А-III (А400)

Арматура, выпускающаяся из арматурных сталей марок от 08Г2С, 10ГС2, 18Г2С, 20ГС и до 35ГС. Производится в виде прутков диаметром 6-80 мм с рифленой поверхностью. На поперечном срезе видно два ребра вдоль проката и наклонные продольно и близко расположенные ребра. Арматура строительная, согласно ГОСТ 5781-82

, выпускается горячекатаной, с термической обработкой. Должна обладать следующими основными, обязательными характеристиками:

• Для стали 08Г2С 0,05…0,15%;
• Для стали 35ГС 0,2…0,29%

Предел прочности равен:

• Для стали 08Г2С 980 МПа
• Для стали 35ГС 590 МПа

Относительное удлинение;

• Для стали 08Г2С 7%
• Для стали 35ГС 9%

Сваривается без ограничений, не склонна к отпускной хрупкости.

Наличие легирующих элементов: хрома 0,3%, марганца до 2,5% приводит к хрупкости при воздействии низких температур. Прочность повышается закалкой.

Арматура A-III используется для строительства крупногабаритных и ответственных объектов

для промышленности и общественного назначения таких, как метрополитен, мосты опоры, асфальто-бетонное дорожное полотно, монолитное ограждение, перекрытия, плотины и причалы.

Характеристики и особенности арматуры А3

Арматура А3 имеет периодический профиль с продольными и поперечными ребрами жесткости. Ее изготавливают путем горячего проката из стали марок 35ГС, 25Г2С – диаметром 6-40 мм, и 32Г2Рпс – размер профиля от 6 до 22 мм. Новая маркировка А400, старая А3.

Ребристый профиль обеспечивает хорошее сцепление арматурного каркаса с бетоном. Это существенно увеличивает прочность несущей конструкции. Недостатком же является более низкая коррозионная стойкость, из-за чего арматуру марки А3 не рекомендуется применять в сочетании с некоторыми типами бетона, в местах с высокой влажностью и агрессивной химической средой.

Особенности марки А3:

• большая цена;
• высокая прочность армирующей сетки;
• хорошее сцепление с бетоном;
• низкая коррозионная стойкость.

Арматура А-III и А500С. Отличаем по внешним признакам

Нас побудили написать эту статью ситуации, которые произошли на двух разных стройках. Сразу заметим, что закончились они все-таки благополучно.

В первом случае во время приемочного контроля армирования было обнаружено, что строители вместо указанной в проекте арматуры А500С применили арматуру А-III (она же А400). На другой стройке заказчик сменил компанию, осуществляющую строительный контроль. К этому моменту фундамент здания был сделан на 70 %. Мы с удивлением увидели, что выпуски из фундаментов сделаны из арматуры А-III вместо указанной в проекте А500С.

В первом случае были удалены непроектные стержни А-III и заменены на предусмотренные проектом А500С. Во втором случае после долгих консультаций с проектировщиками с облегчением выяснили, что фундамент все-таки можно не переделывать.

Как показывают вышеприведенные примеры, оказалось, что не только арматурщики, но даже многие ИТР не в состоянии отличить эти два класса арматуры друг от друга. Более того, приходилось слышать мнение, что А-III и А500С это одно и то же. Меж тем, они отличаются не только по внешним признакам, но и по техническим характеристикам. Об их внешних и внутренних отличиях и пойдет речь ниже.

На строительных площадках случаются моменты, когда приходится применять сварку. Арматура, которая не требовательна к условиям сварки, — настоящий подарок для строителей. Большим плюсом арматуры А500С является отсутствие хрупких разрушений сварных соединений, выполненных ручной дуговой сваркой. Именно такая сварка и применяется на большинстве строительных площадок, поэтому выбор А500С вполне оправдан. О том, что арматура является свариваемой, нам говорит буква «С» в ее обозначении.

Следует пояснить, почему же удалось добиться такой хорошей свариваемости арматуры А500С. Дело в том, что А500С изготавливают из стали с низким содержанием углерода, а для свариваемости это — самый важный показатель. Что же касается арматуры А-III (А400),то она была разработана еще в 50-е годы XX века. Изготавливается А-III из стали с высоким содержанием углерода (0,2 — 0,37 %), что накладывает серьезные ограничения по ее использованию. Такая арматура является ограниченно свариваемой. Поэтому применение А-III вместо А500С при определенных обстоятельствах может быть опасным для возводимых объектов. Кстати, некоторые зарубежные стандарты строительства вообще не допускают сварки арматуры с содержанием углерода выше 0,22 %.

Чем еще хороша арматура А500С?

Она позволяет экономить без потери качества. Арматура А500С имеет предел текучести равный 500 Н/мм2 (смотри письмо Госстроя России от 11.03.1998 № ОФ-132/13 «О применении в железобетонных конструкциях арматурной стали класса А500С»), в отличие от 400 Н/мм2, которым обладает А-Ill.

Получается, что при тех же расчетных нагрузках применение арматуры А500С выгоднее. Как показывают не только расчеты, но и практика — экономия на металле составляет в среднем 20 %.

Не удивительно, что при таком раскладе многие отечественные заводы, выпускающие металлопрокат, перешли на более востребованную строителями арматуру А500С. Правда, первые годы ее выпуска не обошлись без затруднений. Например, одно время классы арматуры А-III и А500С поставлялись с одинаковым профилем, то есть визуально были неотличимы. Заводская маркировка часто тоже отсутствовала, поэтому для определения класса арматуры приходилось проводить лабораторные испытания. Сейчас такой проблемы нет. Взглянув на фото, вы невооруженным взглядом увидите внешние различия между А-III и А500С.

Надеемся, что если у вас и были какие-то затруднения в определении этих классов арматуры, то после прочтения вам все стало ясно.

Основано на статье «Арматура А-III и А500С. Отличаем по внешним признакам» инженера по надзору за строительством ООО «Лаату» Сергея Кокшарова, журнал «Кирпич» № 1/2012.

Чем отличается арматура А3 от А1

Арматура АЗ отличается рифленой поверхностью. Это позволяет лучше взаимодействовать с бетоном, повышая сцепление. А1, напротив, имеет гладкую поверхность. Иногда, такую арматуру сравнивают с катанкой. Действительно, у них много общего, но разнится сфера применения. Арматура представляет собой готовую продукцию, а катанка — заготовка для дальнейшего производства.

Рифлёная поверхность АЗ, даёт много больший эффект в усилении конструкции, чем арматура А1. Однако рифли арматуры А3 имеют три главных недостатка:

1. Большая стоимость, чем у А1. Главная причина — затраты на производство арматуры.
2. Из-за процесса формирования рифлёной поверхности, арматура А3 подвержена большему внутреннему напряжению, чем .
3. Еще один недостаток — уменьшенное эффективное сечение.

Также немаловажным является и то что, если расположить рифли несимметрично их форме, то тем самым снижается прочность до 7%, относительно арматуры А1.

Арматура рифленая 25Г2С

Ввиду этого, а также существенно избыточной прочности этого сплава для менее массивных строений, было решено повысить вариативность материалов. Таким образом на сцене появляется второй фигурант нашей истории – арматура рифленая 25Г2С, состав которого был немного перетасован, а именно – соотношение марганца и углерода увеличилось в пользу первого.

Это позволило увеличить свариваемость материала, но понизило его прочность. Игра стоила свеч – арматура 25Г2С, на долгое время сыскал настоящую народную любовь, став самым востребованным сплавом для арматуры.

Арматура рифленая 35ГС

Начнём по порядку: в начале было слово, а точнее обозначение сплава – 35ГС, который в составе с легирующими элементами, повышенным содержанием марганца, гарантирующего повышенную гибкость, углерода, упрочняющего сплав, позволил увеличить высотность строительства – стать «ближе к небу».

Всё бы хорошо, но свариваемость рифленой арматуры марки стали 35ГС, оставляет желать лучшего, поэтому на создание конструкций приходилось тратить больше времени, материала и денег.

Итог

Таким образом, в сухом остатке мы имеем 3 класса арматуры, с разными прочностными характеристиками, легко свариваемыми и резко не допускающими подобные деяния, пластичные как балерина Большого театра и по-настоящему «деревянные». Все они хороши и востребованы по-своему, вариативность выбора позволяет рассчитать и сделать оптимальный выбор по всем характеристикам, для любого проекта.

Многие мега проекты, требуют разработки новых решений, благодаря новым проектам, ведется разработка и новых строительных материалов. Именно таким и стала арматурная сталь нового типа A400. Вернуться к списку

Применение арматуры

В качестве ненапрягаемой арматуры железобетонных конструкций следует применять:
а) стержневую арматуру классов А400 (A-III), Ат400С и Ат500С — для продольной и поперечной арматуры;
б) арматурную проволоку класса В500 — для поперечной и продольной арматуры;
в) стержневую арматуру классов А240(А-1), А300(А-II)и АсЗ00(Ас-II) — для поперечной арматуры, а также для продольной арматуры, если другие виды ненапрягаемой арматуры не могут быть использованы;
г) стержневую арматуру класса Ат600С — для продольной арматуры;
д) стержневую арматуру классов A600(A-IV), Ат600 и Ат600К — для продольной арматуры в вязаных каркасах и сетках;
е) стержневую арматуру классов A800(A-V), Ат800, Ат800К, A1000(A-VI), Ат 1000, Ат1000К, Ат1200 — для продольной сжатой арматуры, а также для продольной сжатой и растянутой арматуры при смешанном армировании конструкции (наличии в них напрягаемой и ненапрягаемой арматуры) в вязаных каркасах и сетках

Из-за хладноломкости запрещается применять арматуру классов А300 (A-II) марки стали Ст5пс (диаметром 18-40 мм) и класса А240(А-I) марки стали СтЗкп, А600 (A-IV) и выше при температуре ниже -30°С; класса А400 (A-III) при температуре ниже -40°С

Арматуру классов А400(А-III), Ат400С, Ат500С, Ат600С, В500, А240(А-1), А300(А-II) и Ас300(Ас-II) рекомендуется применять в виде сварных каркасов и сеток

Допускается использовать в сварных сетках и каркасах арматуру классов Ат600К (из стали марок 10ГС2 и 08Г2С) и Ат800 (из стали марки 20ГС) при выполнении крестообразных соединений контактно-точечной сваркой

Ненапрягаемая арматура классов А240(А-1), А300(А-II), А400(А-III), Ат400С, Ат500С, Ат600С хорошо сваривается контактной и дуговой сваркой; А600 (A-IV) и А800 (A-V) — только контактной сваркой.
В качестве напрягаемой арматуры предварительно напряженных конструкций следует применять стержневую арматуру классов A800(A-V), Ат800, Ат800К, A1000(A-VI), Ат1000, Ат1000К и Ат1200; высокопрочную арматурную проволоку и арматурные канаты.
В качестве напрягаемой арматуры также допускается применять стержневую арматуру классов A600(A-IV), Ат600, Ат600С, Ат600К

В качестве напрягаемой арматуры конструкций, предназначенных для эксплуатации в агрессивной среде, следует преимущественно применять арматуру класса A600(A-IV), а также классов Ат600К, Ат800К, Ат1000К и арматуру других видов в соответствии со СНиП 52-01-2003.
Для монтажных (подъемных) петель элементов сборных железобетонных и бетонных конструкций должна применяться горячекатаная арматурная сталь класса Ас300(Ас-II) марки 10ГТ и класса А240(А-1) марок СтЗсп и СтЗпс, а также класса А240(А-1) по ТУ 14-2-736-87 (особенно для конструкций, предназначенных для применения в районах с расчетной температурой ниже -30°С). В случае, если возможен монтаж конструкций при расчетной зимней температуре ниже -40°С, для монтажных петель не допускается применять сталь марки СтЗпс, так как данная сталь является хладноломкой.
Для закладных деталей и соединительных накладок применяют, как правило, прокатную углеродистую сталь класса С38/23

При проектировании и производстве сборных железобетонных конструкций в ряде случаев следует учитывать величину модуля упругости арматуры

Расчетные значения модуля упругости арматуры

Класс арматуры	Модуль упругости Е, МПа
А240(A-I), А300(A-II), Ас300(Ac-II), А400(А-III), Ат400С, Ат500С	2,0 х 105
А600(A-IV), Ат600, Ат600С, АтбООК, А800(A-V), Ат800, Ат800К, А1000(A-VI), Ат1000, Ат1000К, Ат1200	1,9 х 105
В1200-1500	2,0 х 105
В500	2,0 х 105
В600	1,9 х 105
К-7, К-19 (К1400-К1500)	1,8 х 105

Производство

Арматура А1 (второе название А240) по ГОСТу 5781-82 производится правильного круглого сечения и только с гладким профилем (рифления поверхности нет) Прутки А500С изготавливаются по ГОСТу 52544 2006, СТО-АСЧМ 7-93 из низкоуглеродистой стали 35ГС либо 35Г2С (углерода содержится не более 0,22%) Используется одна из двух технологий: холоднотянутым способом производится катаная и проволочная арматура, горячекатаным – стержневая (имеет более высокую прочность).

Марка А500С является одним из новейших, технологически совершенных видов арматурных изделий. Ее ключевые особенности: надежная высокопрочная сталь, наличие на поверхности ребер особой серповидной формы, благодаря которым эффективность сцепления с любой бетонной смесью очень высока. Прутья хорошо поддаются дуговой сварке, в результате чего быстро получается их высоконадежное скрепление.

Вязка арматуры А500С

Для создания каркаса используется обычная проволока или пластмассовые хомуты. В последнем случае обеспечивается прочность, качество и простота создания соединения.

Стальная проволока изготавливается из низкоуглеродистой стали, характеризуется гибкостью и простотой применения. В зависимости от цвета различается способ обработки поверхности – белый цвет свидетельствует о покрытии проволоки цинком, а черный – об отсутствии обработки. Специалисты рекомендуют использовать проволоку диаметром 1,2-1,4 мм, которая обеспечит прочность и надежность.

Стоимость вязальной проволоки ниже, чем хомутов из ПВХ. Однако пластиковые элементы имеют свои преимущества:

• прочность;
• скорость проведения работ;
• простота создания соединения.

Хомуты способны выдержать значительные нагрузки, сохранив первоначальную геометрию каркаса или сетки. Недостатком является неустойчивость к отрицательным температурам. Оставлять каркас открытым в холодное время года нельзя, т.к. это приводит к снижению эластичности и разрыву хомутов.

При необходимости для вязки стальной арматуры А500С можно использовать пластиковые хомуты с сердечником из стальной проволоки. Они часто применяются в кабельных трубах и трубах со слаботочными сетями.

Стандартно применяется четыре способа вязки арматуры крюком. Они отличаются по скорости создания каркасов и надежности соединения элементов в нем. Чтобы сократить временные затраты на создание соединений, используют специальный пистолет. Это дает положительный экономический эффект.

Вяжут арматуру при создании фундамента. Это обеспечивает прочность, надежность и устойчивость зданий и сооружений, возведенных в сложных грунтовых условиях. В данном случае сварочные соединения для арматуры А500С не используются из-за большой нагрузки. При выборе оптимального способа создания каркаса, необходимо оценить все условия и внешние факторы.

Отличие арматуры А3 и А500С: в чем разница

Для того, чтобы разобраться какая разница между арматурой А3 и А500С попробуем, применяя системный подход, разобраться в трактовках и терминах, одним словом, начнем сначала. Арматура представляет собой строительный металлопрокат, составляющий основу конструкции из железобетона. Арматурная сетка делает железобетон более прочным и цельным.

Для производства арматуры А500С использовалась сталь, обладающая большей прочностью, что реализуется с помощью термомеханической обработки. Это желательно учитывать при выборе между АЗ и А500С.

Существует арматура с различными качественными характеристиками, разным диаметром (6-80мм.), разной длины, в виде стержней или мотков. Сам профиль (стержень) может быть гладким или рифленым. Его называют периодическим профилем. Данный вид профиля обладает различными типами рифления. Среди них основными являются серповидные, кольцевые. От типа рифления зависит стойкость к разрывам и скреплению в растворе бетона. Существуют отличия и между металлическими сплавами. От состава зависит качество, уровень окисления стали и иные физические характеристики готового материала.

Разделение по классам

На данный момент существует такая маркировка, согласно государственным стандартам: А1, А2, А3 и пр. Ее используют вместе с новыми общепринятыми наименованиями: А500. Производство с использованием горячекатаного метода применяется для марки от А 240 до А 600. Высшие классы, до А 1000, обладают производственными технологиями посложнее, изготавливаясь при низкой температуре, поддаются термической обработке. Также, каждому классу отвечает свой интервал диметров.

Аббревиатура от слова арматура «А», которая является буквенным элементом маркировки, может иметь дополнения, которые имеют вид буквы «т», обозначающей «термически упрочненную», к примеру, Ат 500. Наличие буквы «к» свидетельствует о «коррозийной резистентности» материала в обстоятельствах напряжения. Буква «с», которая стоит после цифр, говорит о том, что данный тип арматуры можно соединять, посредством сваривания поверхности. Она отличается от той арматуры, которую можно сваривать проволокой.

Разница в марке стали А3 и 500С

В результате, оба образца АЗ и А500С принадлежат к третьему классу арматуры (А3), из чего следует, что они изготавливаются горячекатаным способом. Присутствие буквы «С» определяет возможность использования электросварки. Однако, для изготовления данных профилей были использованы разные марки стали.

Сталь А3

Является низколегированной сталью, обладающей низкой пластичностью в месте сваривания. Сгибание она не выдерживает, в связи с чем, арматура из нее принадлежит к условно свариваемым.

Сталь А500

Для производства арматуры АЗ А500С использовалась сталь, обладающая большей прочностью, что реализуется с помощью термомеханической обработки. Это желательно учитывать при выборе между АЗ и А500С. К тому же, арматура А500С является на 20 % экономнее, нежели АЗ.

Маркировка по ГОСТ

Классы арматуры согласно ГОСТ имеют уникальное обозначение, которое позволяет отличить одни детали от других. Маркировка представляет собой буквенно-числовой код, который начинается с буквы «A» (это обозначение указывает, что деталь является именно строительной арматурой). После буквы A указывается трехзначное число, которое обозначает класс арматуры. Рядом с буквой A или после числа могут указываться дополнительные буквы, указывающие на особые свойства материала. Перечислим эти дополнительные обозначения:

• C — наличие этой буквы указывает на то, что для соединения запчастей друг с другом можно применять сварку. Буква C обычно указывается после числа, а не сразу же после буквы A.
• K — наличие буквы-маркера указывает на то, что детали не ржавеют и являются химически инертными (не контактируют с водой, воздухом и жидкими веществами). Буква K указывается также после числового обозначения.
• T — деталь подверглась термомеханическому упрочнению. T-запчасти хорошо выдерживают нагрев до высоких температур и могут выдерживать большую механическую нагрузку. Буква T указывается после буквы A, но перед числовым кодом.
• B — запчасть подверглась вытяжке. B-детали являются лучше переносят растяжение, а в случае разрыва уровень удлинения будет ниже стандартного уровня. Буква B указывается после числа в конце маркировочного кода.

Также обратите внимание, что существуют классы арматуры старые и новые. Старая классификация была придумана еще в советское время, однако сегодня она вышла из употребления (ее заменила новая классификация)

Согласно старой классификации каждому арматурному прутку должен быть присвоен код, который также начинается с буквы «A». Однако на второй позиции указывалось не арабское, а римское число через дефис. Скажем, новая маркировка A240 соответствует старому обозначению A-I, A300 соответствует A-II и так далее.

В старом формате рядом с буквой A также могли ставиться дополнительные обозначения, если арматура имела какие-либо особенности. Скажем, марка AC-II соответствует современному обозначению A300C, а буква C указывает на то, что детали можно соединять друг с другом с помощью сварки.

Соответствие старой и новой маркировки

Соответствие старых и новых форматов Вы можете найти в таблице ниже:

Старый класс	Новый класс
A-I	A240
A-II	A300
A-III	A400
A-IV	A600
A-V	A800
A-VI	A1000

Описание и внешний вид

Арматура А500С – это специальный тип периодического металлопроката из арматурной стали с пределом текучести не менее 500 Н/мм², предназначенный для сваривания при монтаже, на что указывает литера «С» в маркировке. Изделие представляет собой стальные прокатные прутья с круглым сечением диаметром 6-40 мм и длиной от 6 до 25 м. Напротив друг друга на стержне находятся прямые продольные рёбра жёсткости, между ними по всей длине расположены дугообразные рёбра в 2 ряда под углом около 45° к осевой линии. Рёбра по всей поверхности арматуры не пересекаются и не стыкуются между собой, обеспечивая хорошую адгезию к укрепляемому бетону. Требования международных стандартов полностью выполняются при производстве такого строительного материала, как арматура А500С. ГОСТ 52544-06 определяет технические условия производства и требования к основным характеристикам изделия.

В чем же различие?

Были случаи, когда при строительстве даже опытные арматурщики путали А3 и А500 и использовали первый вид арматуры при строительстве фундамента.

А3 считается не надежной, поэтому в некоторых странах даже ввели запрет на использование арматуры данного вида.

Но главное различие А3 и А500С все же состоит в том, что серповидные выступы арматуры А500С не пересекаются с продольными ребрами, то есть поперечные выступы в форме серпа не касаются боковых ребер.

А у арматуры А3 ребра касаются продольных ребер, то есть два продольных ребра пересекаются с поперечными выступами.

Это если говорить о внешних характеристиках арматуры.

Второе различие является менее значимым, но тоже имеет место быть – это место применения арматуры.

А500С применяется:

• В нагруженных и не нагруженных сооружениях.
• При производстве железобетонных изделий.
• При монолитном строительстве.
• При ремонте.
• При отделке.
• При строительстве каркасов.

А3 считается низко свариваемой и широко используется:

1. При возведении железобетонных конструкций
2. При возведении столбов.
3. Мостов.
4. Эстакады.
5. При строительстве фундамента электростанций.

А так же еще одним и третьим различием между арматурой А3 и арматурой А500С является — цена.

Последний вид арматуры наиболее популярен из-за своей ценовой доступности. Благодаря своим химическим и физическим свойствам она позволяет сэкономить, но при этом не нанести никого вреда или ущерба при строительстве.

Многие производители, оценив высокое сопротивление арматуры А500С, полностью перешли на ее использование.
