Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Этапы процесса

Чтобы пробурить отверстие своими руками или с помощью специалистов на нужную глубину, требуется строго соблюдать технологию.

Типичный алгоритм работ таков:

• монтаж бурового оборудования и его фиксация;
• проходка на проектную глубину и диаметр;
• консервационная работа с использованием раствора глины либо введения обсадной трубы;
• насыщение образовавшейся полости раствором бетона.

Специалисты обращают особое внимание, что как подготовленный шурф, так и вливаемый в него бетон имеют короткий срок годности. По общепринятому стандарту, от поднятия бура до вливания последней капли бетона должно пройти максимум 8 часов

Свои требования предъявляются и к подготовительным работам, которые выглядят следующим образом:

• Убирается плодородная почва (до 150 мм по всей площади).
• Планируется свайное поле на избранной отметке.
• Монтируется ограждение от посторонних.
• Форматируется площадка, и затем еще раз проверяется ровность поверхности.

• Подушки для самих работ и проезда машин засыпаются.
• Готовятся маршрутные линии для буровых систем с использованием железобетонных плит.
• Организуются дренажные каналы.
• Подсоединяются осветительные приборы (только если требуется бурить круглосуточно или при сокращенном световом дне).
• Осуществляется расстановка буровых систем и требующихся материалов и изделий.

Каким способом сооружаются сваи буронабивные – специфика технологии

Бурение скважин для свай осуществляется различными методами:

• с помощью стандартного лопастного шнека, оснащенного усиленным наконечником;
• с использованием наращиваемой инвентарной трубы, состоящей из отдельных секций;
• комбинированным способом, предусматривающим шнековое бурение с последующей подачей бетона в полость.

Каждый способ формирования скважин имеет свои особенности. Рассмотрим их более детально.

Бурение свай с помощью технологического оборудования шнекового типа

Приведенный метод выполнения бурильных работ предусматривает применение специальной бурильной техники, оснащенной стандартным шнеком. Рабочий орган представляет собой продольный стержень с расположенными по винтовой линии лопастями и хвостовиком с усиленным наконечником.

Главные особенности функционирования оборудования, оснащенного стандартным лопастным шнеком:

• увеличенная до 120 см/мин скорость проходки скважины рабочим органом;
• циклическое погружение и подъем шнекового устройства с извлечением осевшей почвы;
• возможность прохода за один прием без подъема лопастного шнека скважины глубиной 8-10 м.

Конструктивные особенности рабочего органа и функциональные возможности оборудования позволяют с помощью шнекового бура сформировать полость в нижней части канала. Увеличенная площадь опорной площадки и конусообразная форма полости обеспечиваются с помощью расширительного устройства, погружаемого одновременно со шнеком. На заданной глубине шарнирный механизм изменяет угловое положение насадки, которая формирует в нижней части шурфа расширение заданной формы и размера. Это позволяет увеличить нагрузочную способность буронабивной сваи.

Определенный тип свай и технологию их погружения выбирают в зависимости от данных инженерно-геодезических и геологических изысканий

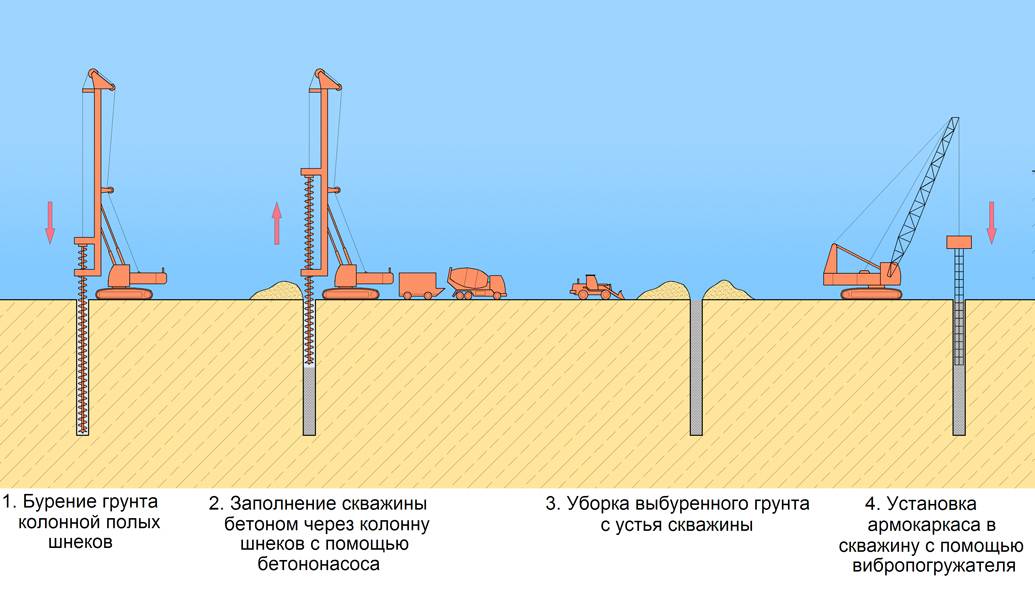

Бурение скважин для свай по стержневой технологии с бетонированием

Применяемое технологическое оборудование и рабочий инструмент позволяют:

• формировать за смену множество скважин, суммарная длина которых достигает 350-400 м;
• погружать рабочий орган в почву при выполнении бурильных операций на глубину 30-40 м;
• обеспечить диаметр канала, сформированного при погружении стержневого инструмента, в диапазоне 50-100 см и выше;
• постепенно наращивать длину секций лопастного шнека до достижения заданной глубины шурфа;
• нагнетать в скважину с помощью специальной насосной установки подготовленную бетонную смесь;
• поднимать рабочую мачту одновременно с подачей бетонной смеси в пробуренную полость.

В процессе нагнетания бетонного раствора уплотняются стенки скважины, что положительно влияет на прочностные характеристики канала. Арматурный каркас погружается в скважину методом вдавливания или с помощью вибропогружателя. Указанный метод бурения позволяет значительно сократить строительный цикл по сооружению свайного фундамента за счет совмещение операций по бурению и бетонированию.

Бурение под сваи буронабивные с защитой части скважины с помощью труб

Технология выполнения бурильных мероприятий предусматривает возможность использования инвентарных труб для защиты поверхности канала, сформированного в грунте.

Инвентарная труба – это специальная бурильная оснастка, которая состоит из следующих составляющих:

• отдельных трубчатых секций, которые легко соединяются с помощью замков. Длина каждого элемента не превышает 6 м;
• режущей головки с зубчатой поверхностью. Насадка изготовлена из твердосплавного материала и крепится в нижней части трубы.

Процесс бурения осуществляется по следующему алгоритму:

1. Выполняется скоростная проходка грунтового массива буром. При вращении и погружении в скважину рабочего органа грунт постепенно извлекается из сформированного канала.
2. Одновременно с бурением в почву вдавливается инвентарная труба. Металлическая оболочка защитной трубы затрудняет проникновение в скважину подземных вод и не допускает обрушения стенок шурфа.

После завершения операций по формированию углубления выполняются следующие операции:

1. Осуществляется извлечение на нулевую отметку шнекового бура.
2. Производится откачка воды, проникшей через грунт в шурф.
3. Постепенно опускается в скважину арматурная решетка.

Завершается процесс формирования буронабивной сваи закачкой предварительно подготовленной бетонной смеси в сформированную в земле полость. Для непрерывной подачи бетонного раствора используется специальное оборудование.

Техническое оснащение

В процессе лидерного бурения шурфов по свайный фундамент используют мобильные установки и шнековое оборудование – сваебойные агрегаты, укомплектованные трубчатым, штанговым дизель-молотом или вибромолотом (УСА Краз-250К, УГМК 12, БМ-811, КБУРГ 16 и другие модели).

Свайные молоты могут быть заменены буровыми вращателями, тогда во время работ нет необходимости вручную проводить отбор земли: выработанный грунт поднимается по винтовым лопастям на поверхность, затем убирается с площадки экскаваторами или грейдерами.

Бурение может вестись с применением непрерывных или составных шнеков. В первом случае разработать скважину можно за один проход. Если по проекту шурф имеет большую глубину, то используют телескопические удлинители.

Выбор сваебойного оборудования позволяет устраивать скважины строго в соответствии с проектным назначением.

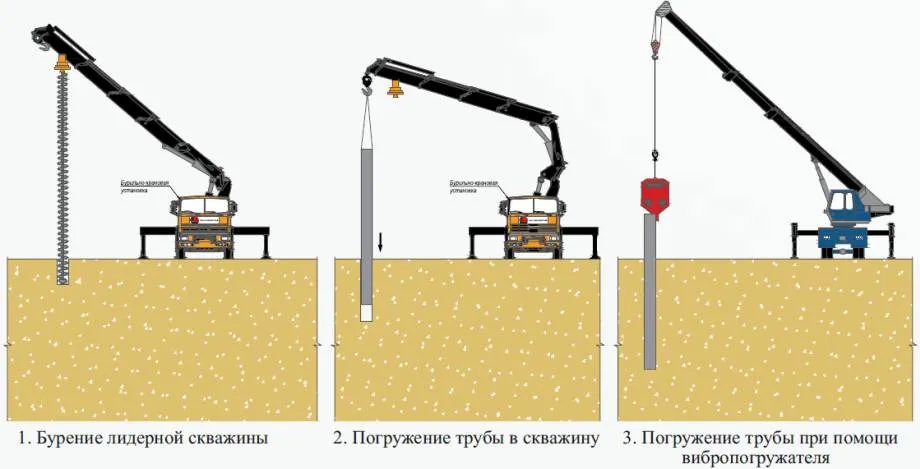

Технология

Для формирования канала в грунте с целью последующего погружения в него ж/б-сваи применяется специальная установка, оснащенная специальным буровым шнеком. Одним из обязательных условий разработки является выставление инструмента в строго вертикальном положении. При этом возможно 2 варианта осуществления лидерного бурения:

1. С извлечение разбуренного грунта из канала наружу.
2. С раскрашиванием и вдавливанием в стенки, то есть без выемки.

В первом случае порода извлекается шнеком и накапливается вокруг входа в скважину, создавая риск засыпки при выемки бурового инструмента. Поэтому способ требует либо постоянной очистки рабочего места, либо предварительного создания котлована в месте забуривания.

Технология бурения включает следующие этапы:

1. Расчистка рабочего участка, а также места под установку техники.
2. Разметка территории в соответствии со схемой – по точкам, где будет выполняться забуривание.
3. Подгон и установка спецтехники, выверка вертикальности положения рабочего инструмента.
4. Производство бурения на заданную глубину.
5. Забивка свай в скважины.
6. Проверка монтированных конструкций в соответствии с техническими требованиями.

Лидерные скважины – это далеко не просто каналы в земле, в которые затем можно было бы хоть как-то установить ж/б-сваи. Помимо того, что они должны иметь строго вертикальную направленность, к ним предъявляется следующий ряд технических требований:

• Диаметр должен быть на 3-5 см меньше аналогичной характеристики устанавливаемой в нее железобетонной конструкции.
• Чем плотнее грунт, тем меньше должна быть разница в диаметрах посадочного отверстия и сваи.
• Максимальная глубина не должна превышать 0,9 длины ж/б-конструкции. Как правило, эта разница равняется 2-2,5 м.

Расстояние между соседними скважинами должно подбираться с учетом характеристик грунта – так, чтобы при забивке не произошло обрушения их стенок.

Техника, применяемая для бурения скважин под сваи

Бурение скважин для свай обеспечивает необходимую прочность несущих опор. Техника для бурения свай подразумевает применение специального оборудования. Это могут быть как полностью автоматизированные устройства, которые способны выполнять большой объем работы,  так и относительно небольшие мобильные буровые установки, которые работают по принципу простого вращательного бурения. Часто такие установки монтируются на колесный или гусеничный ход и представляют собой полнофункциональные машины для свайных работ.

В соответствии с техникой выполнения работ МБУ разделяются на некоторые разновидности:

• Установки для выполнения бурения сплошным шнеком, для чего они имеют специальную наращиваемую буровую колонну, не имеющую внутреннего канала.
• Специальная установка для CFA-бурения. Она имеет внутреннюю полость, которая служит для подачи бетонной смеси в скважину.

Эксплуатационные параметры МБУ постоянно растут и оптимально удовлетворяют потребности современного строительства. Данные установки могут бурить скважины до 50 метров глубиной, что открывает возможности для погружения в грунт максимально возможных составных опор. Диаметр свай варьируется от 100 до 800 мм.

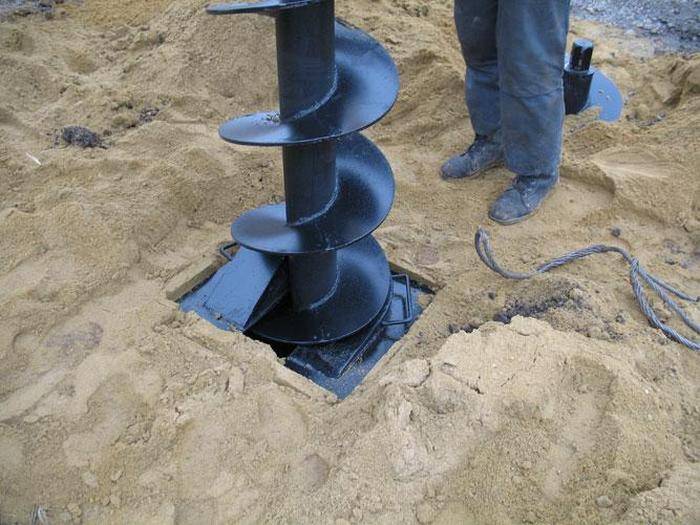

Для свайного основания при частном домостроении часто применяют ручной инструмент для создания скважин. В данной категории изделий существуют свои особенности, важные при выборе модели:

1. Диаметр рабочих лопастей данных буров составляет до 300 мм, поэтому их невозможно применять для скважин под большие сваи, да это и не рационально – в данных работах применяют крупногабаритные установки.
2. Ручные буры не имеют фиксированной ручки – вместо этого конструкцией предусмотрено наращивание штанги по мере погружения бура в грунт.
3. Буры могут создавать как цилиндрические скважины, так и углубления с расширением в нижней части.

При выполнении буровых работ значительных масштабов применяется специализированная буровая техника. Данное оборудование, как правило, устанавливают на крупные грузовики, такие как Урал, КАМАЗ или КрАЗ.

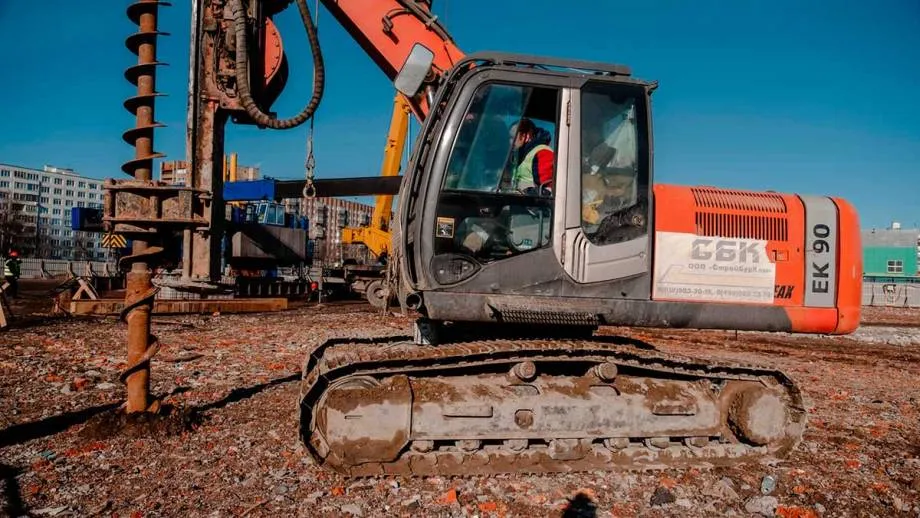

Техника для бурения скважин под сваи

Буровая машина для бурения скважин под буронабивные сваи является обязательным оборудованием для выполнения работ по созданию скважин. Данная техника обеспечивает высокую продуктивность и сокращение затрат времени и денег на возведение основания.

Что такое смета на строительные работы

Это документ, в который вносятся показатели затрат и расходов на сооружение объекта, где также указывается основная прибыль производителя работ. Именно на основе данного документа решаются вопросы финансирования, размер капитальных вложений в объект, формируются цены на приобретаемые стройматериалы. Если строительная организация арендует необходимую технику или оборудование, то это также отражается в сметах. То есть, в ней отражаются общие затраты подрядчика, куда входят: заработанная плата персонала, стоимость приобретаемых материалов, эксплуатационные расходы по технике, хоз. расходы, налоги, потребление энергоносителей и прочее.

Существует четыре метода расчета смет.

Инструменты

Техника для свайного бурения может быть очень разнообразной. В большинстве случаев для этой цели применяют транспорт с колесным, шнековым или гусеничным движителем.

Чтобы оформить скважину под сваю, используют:

• универсальные бурильные установки для скважин;
• сваебойные бурящие агрегаты;
• бурильно-крановые комплексы.

Различия между ними вообще и между отдельными моделями в частности определяются, прежде всего, уровнем производительности, спецификой управляющих органов и величиной создаваемых скважин. По стоимости работ и по доступности для непрофессионалов трудно найти аналоги ручного бура.

Низкая производительность оправдывается тем, что не нужна дорогостоящая техника и подготовленные специалисты. А вот в тех ситуациях, когда скорость важна или почвы очень сложные, стоит использовать ямобур. Крепление подобных аппаратов производится на колесные и гусеничные платформы. Если условия непростые, приходится привлекать даже узкоспециализированную технику.

Упростить выполнение работ в одиночку помогает разбуриватель. Усиленная конструкция популярной версии «ТИСЭ» позволяет сделать увеличенную пяту в самой нижней точке. В результате основание уходит ниже полосы промерзания, и при одинаковой несущей характеристике расход раствора сокращается в 3-4 раза относительно альтернативных технологий. Кроме того, для идентичного по свойствам фундамента придется поставить меньше свай, чем обычно, да и диаметр их будет сокращен.

Советы

Ручной бур неприемлем, если глубина внедрения сваи должна превысить 7 м. Упрощая работу при помощи бензинового или специального оборудования, нужно стремиться сократить общий срок работы до минимума. Даже незначительный дождь или начало таяния снега может обрушить только что подготовленную ценой больших усилий скважину.

Извлечь грунт и реанимировать участок не получится, можно лишь заново пробурить отверстие. Самый быстрый вариант (хотя и не всегда приемлемый) – это винтовые сваи, которые одновременно выполняют функции бура и опоры.

Винтовые сваи можно внедрять даже вручную, хотя для этой цели существуют и специализированные аппараты. Отсутствует необходимость выравнивать участок, общая продолжительность работы на 1/5 сокращается по сравнению с установкой бетонных подпорок. Бурение сплошными шнеками обеспечивает проход до 50 м вглубь, диаметр канала может быть от 10 до 80 см.

Когда требуется поставить буронабивные сваи с расширенной пяткой, востребованы шнековые буры с расширяющими ножами. Из параллельного стержню положения они при запуске шарнирного блока выдвигаются, и в момент кручения вырезают в почве цилиндр.

Режущие концы обсадных труб приспосабливаются к ситуации на стройплощадке. Через гравий, глину и песок они идут обычными наконечниками, наварка зубов не нужна. Крепкая глина требует нанесения на режущие фрагменты твердых сплавов. Только грейферное бурение можно посоветовать там, где каменистые слои чередуются со скальными и твердым песком.

Процесс бурения и бетонирования буронабивной сваи при помощи буровой установки BAUER BG24H показан в видео ниже.

Технология выполнения бурений

Чтоб избежать обрушения земли, нужно укреплять скважину патрубком из металла

Процесс бурения на сегодняшний день имеет большой спрос для заложения фундамента. Чтоб избежать обрушения земли, нужно укреплять скважину патрубком из металла. Большое количество помещений строятся именно на основе свайного элемента и ростверка. Все это помогает добиться более высокой устойчивости и прочности, которые выше, чем у ленточного основания при таких условиях.

Стоит отметить, что бурение максимально способствует созданию более крепкого свайного фундамента и ростверка в его конструкции. Если использовать эту методику, то можно максимально снизить размер нагрузки постройки на почву. Заложения оснований нового здания возле уже возведенного происходит за счет применения забивки шпунтового ограждения. Данное действие спасет здание от дополнительного давления.

Это действие достаточно востребовано для строительных работ на неустойчивом грунте, который имеет низкий уровень плотности и повышенную сейсмическую деятельность. Заложения такого свайного фундамента  и ростверка может происходить в различных сезонных периодах. Наиболее популярные скважины считаются буронабивные виды.

Согласно СП 50-102-2003:

Согласно п.7.2.2 при выполнении расчетов несущей способности висячих забивных, вдавливаемые всех видов и свай-оболочек, погружаемые без выемки грунта , необходимо учитывать коэффициенты условий работы по таблица 7.3.

Способы погружения забивных и вдавливаемых свай и свай-оболочек, погружаемых без выемки грунта, и виды грунтов

Коэффициенты условий работы грунта при расчете несущей способности свай

на боковой поверхности

2 Погружение забивкой и вдавливанием в предварительно пробуренные лидерные скважины с заглублением концов свай не менее 1 м ниже забоя скважины при ее диаметре:

а) равном стороне квадратной сваи

б) на 0,05 м менее стороны квадратной сваи

в) на 0,15 м менее стороны квадратной или диаметра сваи круглого сечения (для опор линий электропередачи)

п.9.4. В случае если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее диаметра сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае глубина лидерных скважин не должна превышать толщину просадочного от замачивания слоя грунта.

13.8. Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.

п. 15.2.11 При необходимости пробивки в процессе погружения свай слоев или прослоек плотных грунтов в целях сокращения продолжительности забивки свай, обеспечения их сохранности и погружения до заданных отметок применяют лидерные скважины. В этих случаях лидерные скважины устраивают обычно на 5 см меньше диагонали поперечного сечения погружаемой сваи на глубину до подошвы плотной прослойки.

15.2.12 Лидерные скважины рекомендуется применять также при забивке свай в водонасыщенные глинистые грунты, которые не успевают уплотняться в процессе забивки свай, что может привести к вертикальным деформациям грунтов и вызвать выпор погруженных ранее свай, разрушение стыков составных свай, разрушение фундаментных конструкций близрасположенных зданий и сооружений.

15.2.13 Глубину лидерных скважин назначают опытным путем, но не более 0,9 длины свай, а для лидерных скважин, указанных в 15.2.12, независимо от их диаметра глубина может быть определена из условия устойчивости их стенок по формуле:

где Z_сч— предельная глубина устойчивой скважины, м;

с_u— недренированное сопротивление глинистого грунта сдвигу, кПа;

γ_I — расчетное значение удельного веса грунта, кН/м .

п.15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0,1d меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

п.15.2.27 При устройстве бурозавинчиваемых свай с глухим наконечником в неустойчивых грунтах вместо устройства лидерных скважин следует выполнять рыхление грунтов шнековым буром (без подъема его при бурении) в пределах грунтового массива (цилиндра), диаметр которого не менее чем на 0,1d меньше диаметра ствола сваи d и отметка низа массива не менее чем на 0,5 м выше проектной отметки расположения нижних концов свай.

Буроопускные сваи особенности конструкции

Суть буроопускной технологии монтажа свай заключается в установке железобетонных конструкций внутрь предварительно разработанных скважин, диаметр которых превышает сечение сваи на 50-100 мм.

Между сваей и стенками полости формируется пространство, заполняемое песчано-глинистым, известковым либо цементным раствором, который после монтажа сваи смерзается со стенками столба и грунтом, что обеспечивает дополнительную устойчивость железобетонной сваи.

Глубина разрабатываемых скважин подбирается в соответствии с проектом свайного фундамента так, чтобы после установки столба заданной длины сохранялся требуемый нулевой уровень погруженной опоры (высота выступающего над грунтом участка сваи).

Пробуренная полость перед монтажом сваи заполняется раствором на 1/3 от общей глубины. В процессе опускания железобетонная конструкция выдавливает раствор и он равномерно распределяется по пространству между стенками сваи и скважины.

Совет эксперта! Также существует практика обустройства буроопускных свай с частичным заполнением полости раствором, который заполняет ее до уровня границы промерзания почвы. Оставшаяся часть полости засыпается непучинистым грунтом (песком либо песчано-гравийной смесью).

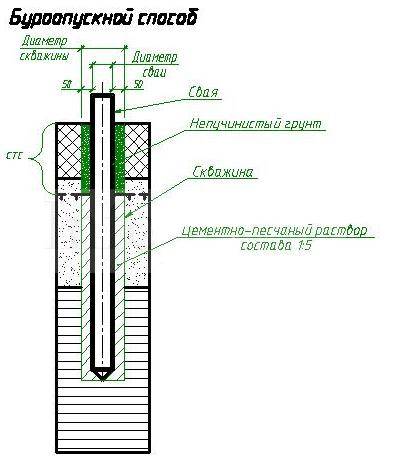

Рис. 1.1: Схема конструкции буроопускной сваи

Для установки в скважину применяются железобетонные сваи квадратного сечения (маркировка «С») и сваи-оболочки («СО»). В случае применения свай-оболочек их внутренняя полость подлежит последующему бетонированию.

Габаритные характеристики используемых свай определяются согласно расчетам. Могут применятся конструкции сечением от 25*25 до 40*40 см. длиной до 16 метров включительно. При строительстве объектов с повышенными требованиями к надежности используются составные сваи длиной до 32 метров, переносящие нагрузку от здания на глубинный высокотвердый грунт.

Рис. 1.2: Бурение с применением обсадных труб под буроопускные сваи

Монтаж буроопускных свай, как правило, выполняется под защитой инвентарных обсадных труб. Конструкция погружается в почву в процессе бурения полости и демонтируется после установки сваи и ее бетонирования. Обсадка необходима для предотвращения попадания в пространство между стенками сваи и шурфа обвалов земли и грунтовой влаги.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2011 “Организация строительства” до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства работ по бурению лидерных скважин необходимо провести комплекс подготовительных работ и организационно-технических мероприятий, в том числе:

— назначить лиц, ответственных за качественное и безопасное производство работ;

— провести инструктаж членов бригады по технике безопасности;

— разместить в зоне производства работ необходимые машины, механизмы и инвентарь;

— устроить временные проезды и подъезды к месту производства работ;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— обеспечить рабочих инструментами и средствами индивидуальной защиты;

— подготовить места для складирования материалов, инвентаря и другого необходимого оборудования;

— оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— составить акт готовности объекта к производству работ;

— получить разрешения на производство работ у технадзора Заказчика.

3.3. До начала бурения лидерных скважин под сваи должны быть выполнены следующие мероприятия и работы:

— принята от заказчика строительная площадка, подготовленная к производству работ;

— произведена геодезическая разбивка котлованов;

— разработаны котлованы под свайные поля;

— устроены въезды и выезды из котлованов;

— устроены монтажные площадки под сваебойный агрегат;

— произведена разбивка осей свайного поля и мест погружения пробных свай.

3.4. Геодезическая разбивка осей свайного поля заключается в обозначении их на местности. Разбивку ведут в двух плоскостях: горизонтальной и вертикальной. При горизонтальной разбивке определяют и закрепляют на местности положение осей, а при вертикальной — расчетную глубину забивки свай.

Для этого параллельно главным осям здания вокруг котлована на расстоянии 2-3 м от его бровки устанавливают обноски (смотри Рис.2), положение которых фиксируют в разбивочном чертеже. На обносках рулеткой размечают основные оси свайного поля фиксируя их рисками и соответствующими надписями.

Рис.2. Инвентарная обноска

2 — струна из стальной проволоки; 3 — отвес

Лидерное бурение позволяет вертикально монтировать сваи на участке с плотным составом грунта. Этот способ наиболее актуален зимой, поскольку облегчает процесс вбивания шпунта во время сооружения фундамента.

Особенности проведения работ

На этапе проектирования специалисты определяют способ установки фундамента, а также уточняют требования к исполнителям и технологическому процессу.

Лидерная скважина для сваи бурится только после выполнения всех подготовительных мероприятий. Для начала нужно определить сечение свай. Размер скважин при лидерном бурении обязан быть на 4−6 см меньше, в отличие от диаметра железобетонной конструкции.

Фундамент из буронабивных свай: особенности и виды

Буронабивной фундамент – это один из видов свайного фундамента. Его конструкция достаточно простая: буром в земле делают скважины глубиной около 1,5 м. Точная величина зависит от особенностей грунта и климатической зоны.

Далее в полученные скважины устанавливают арматуру и заливают ее бетоном.

Буронабивной фундамент может быть обычным, где строят баню непосредственно на сваях – этот вариант дешевый и простой. Но если нужно основание надежнее, то в этом случае отдают предпочтение свайно-ленточному или свайно-ростверковому фундаменту. Он подразумевает жесткую связь отдельных свай бетонной лентой (ростверком). Главным достоинством подобного основания является то, что нагрузка между сваями распределяется более равномерно, что делает конструкцию надежной и долговечной.

Буронабивной фундамент используется для строительства облегченных построек, в частности, деревянных и каркасных бань. Если укреплять фундамент ростверком, то он будет выдерживать и более высокие нагрузки.

Актуальным использование буронабивного основания будет и тогда, если строительство планируется не на ровной поверхности, а на участке, где есть сильные перепады высоты.

Какие вопросы нужно выяснить перед подписанием договора

Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании (например, нашей)!

1. Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
2. Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
3. Какой диаметр скважины вы рекомендуете и почему?
4. Какие подойдут обсадные трубы, из какого материала и толщины?
5. Как выполняется прокачка? Сколько времени она обычно занимает?
6. Что делать с землей, которая будет поднята после бурения?
7. Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
8. Какую технику и инструмент вы будете использовать для бурения?
9. Какой способ бурения предпочтительный на нашем участке?
10. Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?

Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!

Скачать типовой договор по бурению водяной скважины
