Буронабивные сваи – описание и область применения
Основная идея устройства фундаментов при помощи буронабивных свай – возведение несущих элементов не путем их забивки или вдалбливания в грунт как для забивных свай, а путем их создания непосредственно на месте, без негативных последствий, как правило, сопровождающих такую рода деятельность. Самое максимальное воздействие, оказываемое на почву – это бурение скважины, которое достаточно просто выполнить без привлечения громоздкой техники и сопутствующих этому отрицательных моментов.
Описанные выше свойства буронабивных свай делают их незаменимыми при строительстве в следующих условиях:
- застройка жилых или промышленных кварталов в стесненных условиях города, когда устройство ленточного фундамента или монолитной плиты практически невозможно;
- наличие слабых грунтов или сильно обводненной почвы, делающих невозможным использование других конструкций фундамента, кроме свайного;
- строительство рядом с водоемами или на затапливаемых участках;
- в случаях, когда геологические исследования показали глубокое залегание твердых пород, которые способны воспринять нагрузки строящегося здания;
- в случаях сложного рельефа местности (перепад отметок по высоте, обрывы, грунты с большим содержанием камней и т.д.).
Во всех указанных случаях основным путем решения проблемы является устройство свайного фундамента. При этом предпочтительным вариантом является использование буронабивных свай.
Всем вышеперечисленным далеко не исчерпываются достоинства технологии устройства фундаментов при помощи буронабивных свай. Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии. Также фундамент можно изготовить при помощи винтовых свай. Информацию по изготовлению и установке винтовых свай своими руками можно почитать здесь
Перед перечислением разновидностей конструкций буронабивных свай обязательно необходимо отметить, что все работы должны выполняться в соответствии со Сводом правил СП 24.13330.2011, в котором содержится актуализированная редакция СНиП 2.02.03-85 под названием «Свайные фундаменты». Именно в этих нормативных документах четко прописаны требования к фундаментам и правила производства работ по их устройству.
Почвы с высокой поглощающей способностью
Залегание слоя сильнопоглощающего грунта в пределах длины сваи может стать значительной проблемой при бурении. При наличии на участке прослоек породы подобного типа рекомендуется отдать предпочтение буроинъекционным сваям с трубчатым армированием. После ввода в скважину промывочного раствора в нее опускается полая арматурная труба с дополнительными отверстиями в стенках, закрытыми резиновой мембраной. После того, как промывочный раствор застыл и стабилизировал стенки скважины, в скважину подается цементная смесь. Резиновые мембраны лопаются, и цементная смесь выходит за пределы застывшей бентонитовой оболочки, образуя расширение в нужной точке.
![]() Схема устройства свай с трубчатой арматурой | I — устройство скважины; II — заполнение скважины инъекционным раствором; III — установка арматуры; IV — опрессовка скважины; 1 — обсадная труба; 2 — инъекционная труба; 3 — трубчатая арматура; 4 — инъектор с двойным тампоном |
Камень или бетон
Многие проекты предусматривают укрепление буроинъекционными сваями уже существующих плитных или ленточных фундаментов. Для создания скважин в толща каменного или бетонного фундамента используется трехшарошечное буровое долото, рекомендуется также выполнять продувку или промывку. Если в бетонной конструкции также есть железная арматура, она вырезается вместе с керном.
В том случае, если укрепляемый фундамент нестабилен и имеет трещины либо полости, в толще бетона создается лидерная скважина не более 80 см. глубиной, затем в ней с помощью цементной смеси фиксируется одноразовая труба-кондуктор, через которую осуществляется дальнейшее бурение до необходимой точки. После того, как скважина заполняется подаваемым под давлением цементным раствором, происходит замоноличивание трубы-кондуктора. Использование подобной технологии позволяет качественно заполнить все трещины в бетонной основе, находящиеся ниже уровня трубы-кондуктора, и эффективно укрепить фундамент изнутри.
![]() Усиление бутового фундамента | I — бурение лидерной скважины;II — установка трубы-кондуктора;III — бурение инъекционной скважины и бетонирование полостей и трещин;IV — изготовление буроинъекционной сваи 1 — лидерная скважина,2 — труба-кондуктор,3 — раствор омоноличивания, 4 — временная пробка, 5 — раствор в трещинах кладки, 6 — труба с сальником,7 — буроинъекционная свая |
Материалы изготовления буронабивных свай
Для монтажа железобетонной сваи необходим металлокаркас. Заводские каркасы для скважин большого сечения – продольно-поперечные: вертикальные прутья, связанные горизонтальными перемычками.
Для изготовления продольных прутков используется горячекатаная рифленая арматура толщиной от 1,2 до двух сантиметров. Для поперечин – гладкая, 0,8-1,5. Каркас сваривают электродуговой сваркой, зачищают и покрывают антикоррозийным грунтом.
Нормативные характеристики бетона для фундаментов:
- марка М200-300;
- прочность В25;
- морозостойкость не меньше 200 циклов;
- водопроницаемость – 6.
Устройство буронабивной подпорной стены
Устройство буронабивной подпорной стены от 700 руб. за сваю Более 200 завершённых объектов в Московской области Заказать Предлагаем монтаж подпорной стены из буронабивных свай в Москве, Подмосковье и…
Подробнее
Устройство буронабивных свай с применением обсадных труб
Выполняем устройство буронабивных свай с применением обсадных труб в Московской области и других регионах РФ. Особенности буронабивных свай Буронабивными сваями называются…
Подробнее
Буронабивной фундамент
Наша строительная компания, занимающаяся установкой и усилением оснований для зданий и сооружений, изготовит буронабивной фундамент в Москве, Подмосковье и в других российских…
Подробнее
Технологические особенности
- Установка свай без обсадных труб возможна на относительно устойчивых грунтах.
- Установка свай с обсадными трубами применяется на плохих грунтах чтобы перекрыть горизонты плывунов. Обсадная труба – это каркас для будущей сваи, сделанный в виде трубы. Каркас опускают в готовую скважину, в него заливают бетон.
- Закладка с применением проходных шнеков (шнеки способствуют уплотнению стенок скважины).
- В загородном самостоятельном строительстве функцию обсадной трубы может выполнять самодельная опалубка (например, свернутый в трубу лист рубероида).
Рис. 7 Устройство буронабивной сваи
Земляные работы
Учитывайте, что при бурении, скважина выходить шире чем диаметр бура. Для определения итогового размера скважины рекомендуется пробурить тестовую скважину в таком же грунте как на площадке.
После бурения, скважина очищается от рыхлого грунта. Скорее всего очистить полностью скважину не получится. Грунт, что не получается вынуть из скважины, трамбуется.
На дно скважины укладывается подушка 30-50 см (зависит от грунта). Используйте песок крупной и средней фракций. Подушка так же трамбуется.
Если ростверк заглубленный, то под него устраивается песчано-гравийная подушка как под ленточный фундамент. Для “висячего” ростверка земляные работы не нужны.
Преимущества и недостатки фундаментов на буронабивных сваях
- Основное преимущество фундамента на буронабивных сваях это его относительно невысокая цена и надежность.
- Такой фундамент можно делать практически на любых грунтах и на участках с уклоном.
- Не требуется время «отстоятся» — уже через 2 недели после заливки можно начинать строительство дома.
- Вполне можно оставить и на следующий сезон, без каких либо мероприятий по консервации.
- Фундамент на сваях является самым сейсмоустойчивым.
Примечание: фундамент на буронабивных сваях без расширения внизу с мелкозаглубленной лентой имеет очень серьезный недостаток – он может быть поднят морозным пучением, что приведет к очень печальным последствиям, особенно если дом не деревянный. Поэтому самым надежным вариантом фундамента для дома является свайно-ленточный или свайно-ростверковый с расширением свай внизу. Если, конечно, дом не планируется с цокольным этажом.
Неоднократно пытался найти в отзывах недостатки такого фундамента, но ничего заслуживающего внимания не нашел, кроме того что такой фундамент дороже мелкозаглубленного. Да, дороже, но его не поднимет морозным пучением и делать мелкозаглубленный из-за того, что он дешевле, не логично, можно тогда просто на землю дом поставить еще дешевле будет – но ведь так же никто не делает.
https://youtube.com/watch?v=38p2tS2N5iE
Технология Фундекс
Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований
Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований. Способ подразумевает использование защиты вдавливаемой трубы с теряемым наконечником, таким образом, технология Fundex не имеет риска просадки грунтов, а изготавливаемый элемент может быть любого диаметра от 200 до 500 мм. Главное, что сделанный шурф не оказывает воздействия на строения, стоящие рядом, так как никакого волнения грунта не происходит. Показано использование способа Fundex на любых грунтах, кроме почв, где прослойки плотного песка имеют ширину более 2,5 метров. Преимущества типа бурения свай методом Фундекс многочисленны:
- Высокая производительность;
- Наличие контроля за процессом погружения трубы;
- Нет необходимости вывоза грунта;
- Сниженный уровень шума.
Испытание буронабивных свай статической нагрузкой повышенного типа подтвердило высокую несущую способность элементов (до 400 тонн), что при отсутствии вибраций и шумов дополняет плюсы использования технологии Fundex. Длина свай ограничивается показателем 31 метр, диаметр 200-520 мм. Производство происходит методом вращательно-вдавливающего действия, основанием будущего элемента становится теряемый наконечник из чугуна, оставляемый в глубине грунта. После чего в уплотненный грунт подается раствор, заполняющий каждый миллиметр пространства, при этом в полости также остается арматурный каркас. Стоимость изготовления свай по технологии Fundex определяется многими факторами и составляет от $ 20 за м/пог.
Производители свай предлагают различные варианты изготовления фундаментов. Однако прежде, чем выбрать того или иного подрядчика, необходимо просмотреть как минимум чертеж свайного элемента, который они вам предложат и технологию изготовления. Основные ошибки, допускаемые нечестными фирмами, относятся к неправильному расчету количества элементов, определения несущей способности и применения бетона низкой марки. А это самые главные характеристики, которые могут повлиять на практичность и прочность основания, чего бурый фундамент не допускает.
Способы установки буронабивных свай
Характерное отличие буронабивных свай от других типов опор – необходимость предварительного бурения скважины до заданной проектом отметки. Также к особенностям относят последующее формирование ствола опоры при помощи арматурного каркаса и бетонной смеси определенной прочности, что указана в проекте. Выделяют три способа устройства конструкций:
- Без крепления стенок. Известен также под названием «сухой способ» устройства набивных свай. К нему прибегают при возведении фундаментов в глинистых твердых или полутвердых грунтах, которые не обрушаются при бурении скважины. Схема устройства свай довольно проста. Первым делом бурят скважину, учитывая глубину из проекта и требуемый диаметр будущего отверстия. Когда необходимая отметка глубины будет достигнута, в скважину монтируют арматурный каркас, а затем заливают оставшееся пространство бетонной смесью.
- С применением глинистого раствора, который исключает обвал стенок и повышает безопасность строительных работ, а также предотвращает снижение прочности бетонной конструкции. Такую методику используют, если требуется возведение фундамента в неустойчивых обводненных грунтах. Бурение производят вращательным способом, постепенно меняя органы ударного типа. Затем в скважину пускают глинистый раствор высокой плотности, который фиксирует стенки, не позволяя им обвалиться. Только после этого приступают к монтажу арматурного каркаса и заливке оставшегося пространства бетонной смесью. Последнюю подают при помощи вибробункера, чтобы вытеснить таким образом глинистый раствор.
- С креплением скважин обсадными трубами. Схема применима для любых грунтов и подразумевает удаление обсадной трубы после заполнения скважины бетонной смесью. Секции труб при устройстве длинных опор соединяют при помощи стыков или сварки, а погружение конструкций осуществляют гидродомкратами. Перед установкой каркаса и заливкой пространство очищают от осыпавшегося грунта.
Делаем набивные сваи самостоятельно
Выбор способа определяется проектным решением. Поэтому к разработке проектной и рабочей документации строительства следует допускать только опытных и квалифицированных специалистов с высшим образованием.
Сваи набивные – популярные фундаментные конструкции, которые применяют при строительстве зданий, сооружений небольшой этажности. Технология до сих не потеряла свою актуальность благодаря своей доступности и удобству монтажа конструкций.
Бурение скважин
Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.
Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта. www.gvozdem.ru
Для бурения можно использовать бур ТИСЭ с диаметром 25см, садовый бур диаметром 25см либо автоматизированную технику.
Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.
Конструктивное устройство
Буронабивные сваи представляют собой цилиндрические конструкции, основу которых составляет металлический каркас и бетонный наполнитель. В ряде случаев предусмотрена установка обсадной трубы.
Арматурный каркас для буронабивных свай состоит из продольных и окружных армирующих элементов значительного диаметра. Для усиления конструкции некоторые производители используют помимо окружностей из арматуры еще и армирующие полосы из листового металла толщиной 4-8 мм.
ГОСтов, которые регламентируют изготовление буронабивных свай, на данный момент не существует. Отдельные элементы регламентированы, но в целом производители руководствуются ТУ и проектом, в котором содержатся основные требования к конструкции сваи. Основными документами для разработки проекта являются СП 24.13330.2011 и СНиП 2.02.03-85. Расчет буронабивных свай (их количества и параметров) осуществляется индивидуально для каждого конкретного случая. Материал подготовлен для сайта www.moydomik.net
Особенности расчета свайного фундамента
Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.
При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.
Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.
Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.
В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.
В качестве примера определим, сколько свай диаметром 20 см потребуется для фундамента под дом, вес которого составляет 60 тонн. Из таблицы видно, что одна стойка может выдержать вес не более 1884 кг. Разделив 60 000 кг на 1884 кг, получим 31,84 штук. Округляем в большую сторону до целого числа и получаем 32 сваи. Для их заливки (без осадных труб) нужно купить арматуру и бетон общей стоимостью 32х428,68 руб. = 13 717 руб.
Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.
Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.
Помогла ли вам статья?
ДаНе очень1
Каким способом сооружаются сваи буронабивные – специфика технологии
Бурение скважин для свай осуществляется различными методами:
- с помощью стандартного лопастного шнека, оснащенного усиленным наконечником;
- с использованием наращиваемой инвентарной трубы, состоящей из отдельных секций;
- комбинированным способом, предусматривающим шнековое бурение с последующей подачей бетона в полость.
Каждый способ формирования скважин имеет свои особенности. Рассмотрим их более детально.

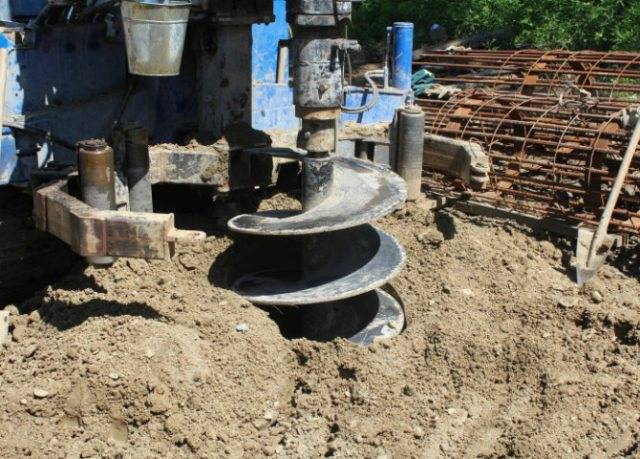

Бурение свай с помощью технологического оборудования шнекового типа
Приведенный метод выполнения бурильных работ предусматривает применение специальной бурильной техники, оснащенной стандартным шнеком. Рабочий орган представляет собой продольный стержень с расположенными по винтовой линии лопастями и хвостовиком с усиленным наконечником.
Главные особенности функционирования оборудования, оснащенного стандартным лопастным шнеком:
- увеличенная до 120 см/мин скорость проходки скважины рабочим органом;
- циклическое погружение и подъем шнекового устройства с извлечением осевшей почвы;
- возможность прохода за один прием без подъема лопастного шнека скважины глубиной 8-10 м.
Конструктивные особенности рабочего органа и функциональные возможности оборудования позволяют с помощью шнекового бура сформировать полость в нижней части канала. Увеличенная площадь опорной площадки и конусообразная форма полости обеспечиваются с помощью расширительного устройства, погружаемого одновременно со шнеком. На заданной глубине шарнирный механизм изменяет угловое положение насадки, которая формирует в нижней части шурфа расширение заданной формы и размера. Это позволяет увеличить нагрузочную способность буронабивной сваи.
Определенный тип свай и технологию их погружения выбирают в зависимости от данных инженерно-геодезических и геологических изысканий
Бурение скважин для свай по стержневой технологии с бетонированием
Применяемое технологическое оборудование и рабочий инструмент позволяют:
- формировать за смену множество скважин, суммарная длина которых достигает 350-400 м;
- погружать рабочий орган в почву при выполнении бурильных операций на глубину 30-40 м;
- обеспечить диаметр канала, сформированного при погружении стержневого инструмента, в диапазоне 50-100 см и выше;
- постепенно наращивать длину секций лопастного шнека до достижения заданной глубины шурфа;
- нагнетать в скважину с помощью специальной насосной установки подготовленную бетонную смесь;
- поднимать рабочую мачту одновременно с подачей бетонной смеси в пробуренную полость.
В процессе нагнетания бетонного раствора уплотняются стенки скважины, что положительно влияет на прочностные характеристики канала. Арматурный каркас погружается в скважину методом вдавливания или с помощью вибропогружателя. Указанный метод бурения позволяет значительно сократить строительный цикл по сооружению свайного фундамента за счет совмещение операций по бурению и бетонированию.
Бурение под сваи буронабивные с защитой части скважины с помощью труб
Технология выполнения бурильных мероприятий предусматривает возможность использования инвентарных труб для защиты поверхности канала, сформированного в грунте.
Инвентарная труба – это специальная бурильная оснастка, которая состоит из следующих составляющих:
- отдельных трубчатых секций, которые легко соединяются с помощью замков. Длина каждого элемента не превышает 6 м;
- режущей головки с зубчатой поверхностью. Насадка изготовлена из твердосплавного материала и крепится в нижней части трубы.
Процесс бурения осуществляется по следующему алгоритму:
- Выполняется скоростная проходка грунтового массива буром. При вращении и погружении в скважину рабочего органа грунт постепенно извлекается из сформированного канала.
- Одновременно с бурением в почву вдавливается инвентарная труба. Металлическая оболочка защитной трубы затрудняет проникновение в скважину подземных вод и не допускает обрушения стенок шурфа.
После завершения операций по формированию углубления выполняются следующие операции:
- Осуществляется извлечение на нулевую отметку шнекового бура.
- Производится откачка воды, проникшей через грунт в шурф.
- Постепенно опускается в скважину арматурная решетка.
Завершается процесс формирования буронабивной сваи закачкой предварительно подготовленной бетонной смеси в сформированную в земле полость. Для непрерывной подачи бетонного раствора используется специальное оборудование.
Плюсы фундамента на буронабивных сваях
Фундаментное основание из таких свай обладает следующими преимуществами:
- Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
- Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
- Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
- Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
- Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
- Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
- Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
- Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.
Недостатки основания из свай
- Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
- Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
- Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
- Изготовление свай сложно контролировать.
Область применения и разновидности технологии
Что такое буронабивные сваи (опоры) – ответ содержится в самом вопросе. Сначала в почве бурят отверстия, затем их заполняют бетоном и армирующими каркасами. Нижним основанием буронабивная свая опирается на несущие (твердые) пласты почвы (обязательно ниже уровня промерзания). После обустройства опор, они могут быть связаны между собой железобетонной лентой (ростверком). В результате всех работ получается ленточный фундамент с буронабивными сваями, для обустройства которых в настоящее время применяют следующие технологии:
- После бурения в скважину соответствующего диаметра под давлением подают специальный глинистый раствор, который образует на стенках плотную корку. Затем глинистую смесь удаляют из скважины, в нее опускают арматурный каркас и заполняют бетонным раствором.
- Осуществляют бурение скважины специальным приспособлением – полым шнеком, через который подают цементный раствор. Затем в залитую скважину под давлением опускают арматурный каркас.
- Бурение скважин без выемки грунта при помощи специальных установок, позволяющих делать уплотнение грунта с помощью раскачки и трамбовки.
- После бурения скважины в нее устанавливают обсадную трубу, которую используют в качестве опалубки для железобетонной опоры.
Именно последний способ является наиболее приемлемым в случае самостоятельного обустройства фундамента по технологии использования буронабивных свай с ростверком, так как не требует применения специальной техники для производства работ.
Технология устройства буронабивных свай с ростверком
Термин «ростверк» происходит от немецких слов «Rost» – решётка и «Werk» – строение. Это часть свайного фундамента – рама из армированного бетона или сплошной плиты на оголовках свай.
Ростверк бывает:
- низкий – полностью помещен в грунт, его верх на уровне грунта или ниже.
- повышенный – нижняя часть на уровне грунта;
- высокий – подошва много выше грунта.
Для устройства ростверка в оголовках свай оставляют выходящие из бетона стержни арматуры. К ним присоединяют горизонтальные арматурные стержни. Арматурный каркас должен быть двухъярусным: нижний на 50 мм от низа ростверка, верхний – на 50 мм ниже верхнего среза. Эти 50 мм бетона защищают арматуру от коррозии.
Рис. 5 Устройство буронабивных свай с ростверком
Следующий шаг – изготовление и установка опалубки. Ширина ростверка должна быть не менее толщины стены, а высота определяется расчетом по нагрузке от здания. Готовая опалубка заливается бетоном и уплотняется. Набор прочности не менее 15 суток. При низких температурах срок увеличивают.
Классификация
Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.
Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.
Способы создания буронабивных свай
Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).
Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.
Технология изготовления буронабивных свай «сухим» способом
Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.
Алгоритм действий выглядит следующим образом:
- Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
- Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
- Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
- В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.
Технология устройства буронабивных свай с обсадной трубой
Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.
Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).
Алгоритм действий по этой технологии выглядит так:
- Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
- Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
- Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
- Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
- В завершение формируют головную часть кондуктором.
Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.
СНиП по буронабивным сваям в обсадных трубах
При устройстве буронабивных скважин с обсадной трубой мы руководствуемся общими нормативами СНиП на свайные фундаменты и земляные сооружения:
- 03.85 – регламентирует устройство свайных фундаментов;
- 01.87 – фундаменты и земляные сооружения;
- 01.84 – конструкции из бетона и железобетона.
Стальные обсадные трубы для буронабивных свай – ГОСТ 632-80. Стандартные диаметры обсадных труб для буронабивных свай:
- наружный от 62 до 167 см;
- внутренний 54-158.
Масса секции обсадной трубы для буронабивных свай длиной 1 метр соответственно от 440 до 1740 килограммов, шестиметровой – от 2220 до 8100. Толщина стенки трубы при меньшем диаметре 40 миллиметров, при больших – 50.
Оборачиваемость обсадных труб при устройстве буронабивных свай с учетом потерь зависит от глубины скважины:
- до 100 метров – 10 оборотов;
- до 200 – 7;
- более 200 – 5.
Классификация и конструкция буронабивных свай
Наиболее полную классификацию буронабивных свай содержит Свод правил под обозначением СП 50-102-2003. Он описывает проектирование разных видов фундаментов на основе свай.
Сваи набивные по способу изготовления делятся на:
- устраиваемые погружением инвентарных труб, на конце которых металлический «башмак» или заостренная пробка из бетона, которые остаются в скважине, а труба вынимается при постепенном заполнении внутреннего пространства труб бетоном;
- устраиваемые виброштампованием в скважине заложенного бетона, который уплотняют заостренной на конце трубой с вибропогружателем;
- конусную или пирамидальную скважину выштамповывают в грунте и заполняют бетонным раствором.

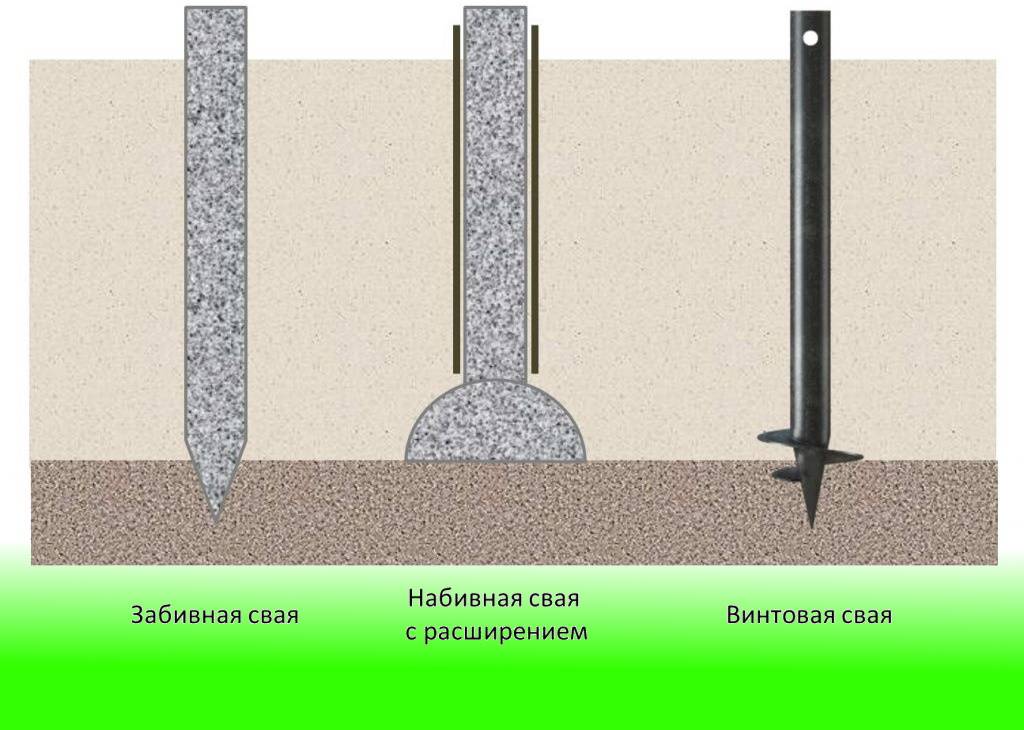

Рис.1 Буронабивная свая
По устройству буровые скважины делятся на:
- равномерного сечения и с расширением снизу;
- круглого сечения с использованием вибросердечника из нескольких секций;
- с уплотнением забоя трамбовкой крупного щебня;
- с камуфлетной пятой (расширением внизу), получаемой взрывом заряда в нижней точке скважины и засыпаемой сверху раствором – полость после взрыва заполняется сыплющимся из скважины бетонным раствором;
- буроопускные с камуфлетной пятой – в скважину с камуфлетной полостью, заполненной не затвердевшим бетоном, погружают обычную железобетонную сваю;
- буроинъекционные (инжекционные) – в скважину небольшого диаметра инжектируют бетонный мелкозернистый раствор на основе цемента и каменного отсева;

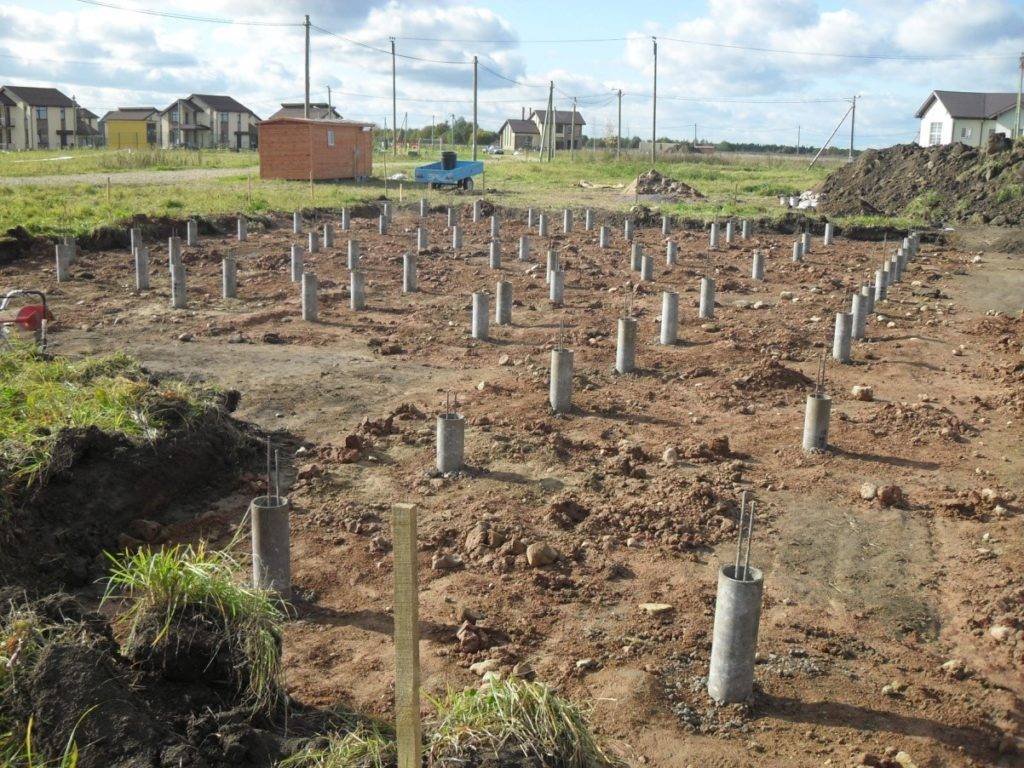

Рис. 2 Погружение буронабивных свай
- буроинъекционные – после бурения скважины через полый шнек подают под давлением бетонный раствор и понемногу вынимают шнек;
- сваи инъекционные типа РИТ – грунт уплотняют по технологии импульсных разрядов;
- сваи-столбы – бурят скважины с уширением или без него и производят поочередно укладку раствора из цемента и песка и бетонных призматических или цилиндрических элементов.
Преимущества буронабивных свай:
- Процесс строительства малошумный, что позволяет устанавливать сваи вблизи жилых зданий.
- Снижен объём земляных работ, так как удаление грунта из скважин минимально.
- Несущая способность свай очень высока, они выдерживают большие горизонтальные и вертикальные нагрузки.
- Можно исключить армирование нижних частей свай, не имеющих передающих нагрузок.
- Буронабивные сваи можно делать любого диаметра, что облегчает расчёт горизонтальной нагрузки.
- Устройство буронабивных свай можно организовать при резко изменяемых рельефах оснований прочной почвы.
- Сокращены сроки и стоимость строительства.
