Порядок смазки и сборки перфоратора Bosch 2-26

Особенности подбора смазки для редуктора, бура, патрона

Смазка представляет собой вещество, предназначенное для снижения силы трения между взаимодействующими друг с другом деталями. Безусловно, трение частично остается, и при эксплуатации инструмента соприкасающиеся конструктивные элементы продолжают изнашиваться. Но при наличии смазки процесс значительно замедляется по сравнению с трением «на сухую».

Смазки бывают синтетическими, минеральными и полусинтетическими. Вторая разновидность изготавливается из нефти. Она быстро теряет свои эксплуатационные характеристики, ее чаще требуется менять.

Основным параметром смазочной продукции является степень ее вязкости. Производители перфораторов в инструкции по эксплуатации к ним рекомендуют использовать для ухода за своим инструментом смазку с определенным значением данной характеристики.

У каждой марки смазочного вещества – свои технические характеристики, которые следует учитывать при выборе. Для смазывания редукторных шестерен, патрона, хвостовика насадки используют только разновидности составов, подходящие для обработки данных деталей.

Чтобы смазать передаточный механизм перфоратора, рекомендуется использовать редукторное масло. Его заливают через специальное отверстие в корпусе в количестве, требуемом по инструкции. При этом оно покрывает взаимодействующие детали, заполняя картер. Масло для перфоратора должно быть жидкой консистенции.

Редукторное масло SX75W90 GL4 1L

Также передаточный механизм смазывают специальными пластичными составами. Но нужно учитывать, что не вся техника способна нормально работать при использовании веществ с такой консистенцией. Если редукторные детали (частично либо полностью) пластмассовые, то возможно использование силиконовой смазки, например: 220-R Silicone DBC или HVS-100 Silicone #3 от Huskey.

Силиконовая смазка 220-R Silicone DBC

Для снижения трения между хвостовыми частями насадок и патронами нужно использовать составы густой консистенции, на которых указывается, что они предназначены непосредственно для буров. Если таких нет, то можно применять графитовый аналог. Но он хуже отводит тепло, чем специальный состав. Густые разновидности силиконовых смазок также применяются для патронов.

Рекомендуемые производители смазок

Смазка может применяться как фирменная (от производителей перфораторов, например, Hitachi, Metabo, AEG, Bosch, Bosch, Интерскол, Зубр), так и от компаний, занимающихся выпуском смазочных материалов (Xado, Ravenol, Shell и прочих). Наиболее популярные фирмы с востребованным ассортиментом продукции представлены в таблице ниже.

Фирма производитель	Подходящий ассортимент	Назначение смазочного материала
Bosch	3605430008, 1615430012	перфораторные масла
1615430005	масло редукторное
1615430010, 1615430009	для хвостовиков насадок
1615437512, 1615430014, 1615437511, 1615430015, 1615437509, 1615430019, 1615430016	перфораторные смазки в различной упаковке
Makita	181573-3	для буров
042024-0А	редукторы инструмента SDS+
183477-5, 042005-4А	устройства SDS+
P-08361	редукторы инструментов SDS MAX
Lubcon	Thermoplex ALN 250 EP	редукторная смазка
Thermoplex ALN 1002	для перфораторов
Turmogrease NM 4602/0	универсальный состав
Нанотек	МеталлПлак Электра	обработка хвостовых частей насадок
Metabo	631800000	смазывание буров
Зубр	Зубр-эксперт 60	обработка хвостовиков насадок
Зубр-эксперт 125
Зубр ЗСБ
Интерскол	в9000327 и в9001698	промазывание буров
PRORAB	0125	пластичный состав, предназначенный для обработки хвостовых частей насадок
Kress	98035301	промазывание буров
разные производители	Литол-24, Литол-24 ЛЮКС	для смазки передаточного механизма и оснастки

Смазка Bosch 3605430008

При использовании инструмента, качество которого подтверждено специальным сертификатом, следует применять только смазывающую продукцию указанных изготовителем устройства марок. Применение других материалов приведет к потере возможности проведения гарантийного ремонта и обслуживания перфоратора.

У некоторых может возникнуть вопрос: подходит ли литол для смазки перфоратора? Связан он с тем, что данная смазка по части своих характеристик уступает специально разработанным составам от известных фирм. Литол можно использовать, только менять потребуется его чаще. Лучшим вариантом смазки является указанный производителем состав. При его использовании не будет проблем, в т.ч. с гарантийным обслуживанием.

Как разобрать перфоратор Bosch

Тема: Разборка патрона перфоратора Bosch GBH 2-26 DRE.

Сломался перф. Недавно пришлось бурить фундамент коттеджа толщиной в полметра. За все это время работы клонило всего 4 раза по серъезному, так что срабатывала защитная муфта и бур приходилось выкручивать газовым ключем. Хотя перф почти не нагрелся, лишь редуктор казался теплее чем обычно, итог оказался не лучшим. С буром все в порядке, а с перфоратора полилась смазка. Утечка происходит из под части патрона которая находится ближе к ручке. Пришлось разбирать патрон, и вовремя под руку попался фотоаппарат. Возможно, мой фотоотчет поможет тому, кто будет делать такую же процедуру. И постараюсь описать каждый этап:1. Пластиковую часть патрона отодвигаем (1) и затем снимаем резиновый уплотнитель, поддевая его тонкой отверткой (2) (1 фото)2. Поддеваем в направлении вдоль ствола и снимаем первое фиксирующее кольцо при помощи тонкой отвертки. (фото 2 и 3)3. Следующий элемент фиксирующая шайба, снимаем и ее4. Оттянув пластиковую часть ствола видим второе фиксирующее кольцо5. Ближе к срезанной части ствола поворачиваем разрыв кольца и снимаем его при помощи отвертки6. Сняв пластиковую часть патрона, останется SDS зажим (как видно на фото 7 он состоит из шайбы, шарика и пружины)7. Вынимаем шарик, для этого нужно сжать пружину8. Следующими будут шайба и пружина (фото 9 и 10)9. И последней вынимаем металлическую пружину из пластиковой части патронаЗакончив, промываем все детали нефрасом и вытерев их на сухо смазываем новой смазкой. Сам ствол необходимо аккуратно протереть и смазать только направляющие для бура. Ну вот пока все что есть, попозже если будет время выложу и остальные фото и комментарии к ним.

Ремонт перфораторов Bosch 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Bosch различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Bosch 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как смазывать перфоратор и что для этого нужно?

Как правило, у многих пользователей возникает вопрос. как часто и чем следует смазывать молотком? Потому что интенсивность работы для всех устройств разная. Некоторые работают с вращающимся молотком один раз в год, а некоторые используют его постоянно для различных работ. Специалисты рекомендуют пересмотреть количество грузов, а также рекомендации в техническом паспорте. В этом случае обязательно рассмотрите возможность срыва гарантийного периода.

Следующий вопрос, который возникает у пользователей. как смазать дырокол руками? Например, срок гарантии истек или вы просто решили сделать всю работу на дому. Современный вращающиеся молотки имеют специальное отделение, в котором масло наливают. Чаще всего в инструкциях указывается, где находится это отверстие. Также здесь необходимо указать схему разборки. Необходимое количество масла заливается в отверстие (это указано в инструкции). Но прежде чем сделать это, необходимо промыть картер двигателя моторным маслом или бензином. Если специального отверстия нет и молоток необходимо разобрать, его можно взорвать по дороге.

Смазку можно начинать только после полоскания и ополаскивания. Не смазывайте трансмиссионную муфту или другие области, которые не требуют смазки. Помимо редуктора, при необходимости, дрель и другие сменные насадки можно смазать консистентной смазкой. Литол подходит для этой цели. Если инструмент имеет открытый картридж, его можно обработать маслом и смазкой. Но вам нужно нанести небольшое количество масла в эти места. Это желательно выполнять насадки перед каждой установкой, После его удаления обязательно протрите хвостовик от пыли.

Зачем элементам перфоратора нужна смазка

Смазка, в том числе используемая для перфоратора, представляет собой вязкое вещество, применение которого необходимо для уменьшения коэффициента трения между двигающимися относительно друг друга элементами конструкции механического устройства. Таким образом, смазка только уменьшает трение, но не устраняет его полностью, поэтому смазывающий состав постепенно насыщается продуктами износа трущихся деталей – металлической пылью. В результате не только изменяется вязкость смазывающего состава, но и он сам становится причиной более интенсивного износа оборудования.

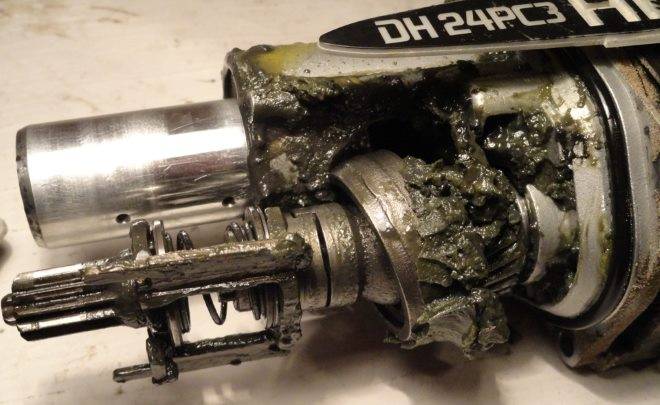

Со временем смазка загрязняется и теряет свои свойства

Как правильно выбрать смазку для определенной модели перфоратора? В первую очередь нужно учитывать рекомендации производителя оборудования, который обязательно указывает как требуемый тип смазывающего состава, так и периодичность его замены

Особенно важно ориентироваться на такие рекомендации, пока еще не истек гарантийный срок на перфоратор. Иначе в случае поломки устройства у вас не получится воспользоваться гарантийными обязательствами производителя

Многие владельцы перфораторов после истечения гарантийного срока начинают использовать для смазки не фирменные составы, а их более дешевые аналоги – литол или солидол. Конечно, такие смазочные вещества не способны нанести вреда элементам конструкции перфоратора, но, применяя их, следует иметь в виду, что выполнять их замену следует намного чаще.

Смазка редуктора

Редуктор перфоратора является наиболее сложным по конструкции узлом устройства, поэтому он требует к себе особого внимания. Выполнить смазку редуктора перфоратора не так сложно, а вот самостоятельная сборка предварительно разобранного узла может вызвать серьезные затруднения. Если перфоратор еще находится на гарантии, то с вопросом по смазке его редуктора лучше всего обратиться в специализированную мастерскую, которая обеспечивает гарантийное обслуживание такой техники.

Детальная схема устройства вашего перфоратора поможет разобраться в механизме и правильно собрать инструмент

Если же на перфоратор, обладателем которого вы являетесь, не распространяются никакие гарантийные обязательства или гарантийный срок на вашу технику уже истек, а авторизованный сервисный центр находится достаточно далеко, можно самостоятельно смазать редуктор, соблюдая максимальную аккуратность и внимательность. Для этого вам потребуются:

• набор слесарных инструментов, при помощи которых вы будете собирать и разбирать редуктор перфоратора;
• чистая ветошь;
• сам состав для выполнения смазки.

«Родная» смазка для редуктора Makita P-08361. Заправляется при первоначальной сборке инструмента и рекомендуется для технического обслуживания

Лучше, если в качестве смазки будет выступать фирменное средство, специально предназначенное для оборудования определенной торговой марки. Так, это может быть смазка для перфоратора Makita или смазка для перфоратора Bosch. Если фирменной смазки у вас нет, а приобрести ее не получается, можно использовать и недорогие отечественные смазочные средства.

Очень важно, чтобы у вас была инструкция на перфоратор, который вы собираетесь смазывать. Естественно, если вы являетесь обладателем перфоратора Макита или Бош, это должна быть инструкция на технику именно данных торговых марок

Все детали редуктора следует полностью очистить от старой смазки

Внимательно изучив инструкцию на перфоратор, можно приступать к процедуре смазки его редуктора.

Перед разборкой перфоратор следует хорошо очистить от пыли.
Выполняя разборку редуктора, желательно сразу запоминать, как располагаются в нем элементы его конструкции. При этом надо иметь в виду, что разбирать и смазывать редуктор сразу после окончания использования перфоратора не рекомендуется

Объясняется это тем, что еще горячие детали редуктора при попадании на них холодного смазывающего состава могут утратить свои физические характеристики.
После того как все составные части редуктора извлечены из его корпуса, их следует тщательно промыть бензином или веретенным маслом и протереть насухо.
Внутреннюю часть корпуса редуктора также необходимо промыть, протереть (насколько это возможно) и дать полностью просохнуть.
При разборке редуктора перфоратора можно обратить внимание на то, что на некоторых элементах его конструкции отсутствует смазка. Означает это только то, что такие детали не нуждаются в смазке и наносить ее на них нет необходимости.
Как уже говорилось выше, лучше использовать фирменную смазку для редуктора дрели или перфоратора, которая отличается целым рядом преимуществ

В частности, фирменные смазочные средства сохраняют свои первоначальные характеристики значительно дольше, поэтому применять их можно значительно реже. Кроме того, фирменный смазывающий состав обладает таким важным качеством, как водостойкость, поэтому он эффективно защищает металлические детали перфоратора от воздействия влаги и, соответственно, от коррозии. В качестве хорошей альтернативы фирменным смазкам для редуктора перфоратора или дрели можно использовать масло Metabo, стоимость которого вполне доступна.
После смазки всех элементов редуктор необходимо аккуратно собрать, соблюдая обратную последовательность.

Перед выполнением такой процедуры хвостовик инструмента следует тщательно очистить. После этого обычно применяется специальная смазка для буров перфоратора или обычный литол. Кроме того, если на перфораторах установлен патрон открытого типа, желательно, предварительно протерев, обработать его сальник, что обеспечит более надежную защиту внутренней части устройства от попадания в нее пыли.

Смазка бура перфоратора

Чем смазать перфоратор

Для смазывания редуктора и патрона с буром используются разные типы смазок.

Смазка для редуктора

Здесь применяется особенная смазка, которая так и должна называться — редукторная. Она может быть как под брендами, под которыми выпускаются и сами перфы — Makita, Bosch, AEG и т.д. Но может быть выпущена и фирмой, которая занимается именно этим типом продукции, например, Ravenol, Shell, Xado и др.

Некоторые используют для этих целей и простой литол либо салидол. Но по сравнению со специальной смазывающей продукцией они быстрее высыхают, да и не настолько устраняют трение, как надо.

Смазка для буров

Здесь все точно также. Специальные смазки для этой цели так и называются — для буров. И тоже выпускаются обычно теми же фирмами, что делают перфораторы. За неимением специальной смазки можно воспользоваться графитовой

Но она не столь хорошо отводит тепло от хвостовика, а это важно, так как иногда при длительной работе хвостовик бывает и расплющивается, из-за чего его потом трудно извлечь

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

• с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
• с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

• двигателя;
• управляющего устройства двигателя (иногда совмещённого с выключателем);
• включателя/выключателя;
• элементов, которые гасят помехи;
• сетевого шнура.

Состав механической части таков:

• редуктор, который крепится на вал мотора;
• ударный механизм;
• муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Сборка электрической части перфоратора Bosch 2-26

Сборку электроинструмента, включая перфоратор Bosch 2-26, следует выполнять на предварительно подготовленном месте.
Подготовьте рабочее место, застелив стол чистой бумагой или салфеткой. Приготовьте инструменты, необходимые для выполнения работ. Из инструментов вам понадобятся: отвертки, пассатижи, тестер, молоток 100 г, проставки из мягкого металла. Проставки пригодятся при установке подшипников на ротор и промежуточный вал перфоратора Bosch, для их насадки.

Сборка ротора перфоратора Bosch 2-26

На отремонтированный или новый ротор поз.803 установите вентилятор поз.5, и подшипники поз.13,14. Для смазки подшипников ротора используйте смазку 1615430020 фирмы Bosch.

Установка статора в корпус

Установку статора поз.2 в корпус поз.801 начинают с продевания через корпус соединительных проводов катушек статора. Статор в корпусе крепится двумя винтами поз.80. Для защиты статора от попадания пыли или грязи, на него в корпусе устанавливается пластиковый кожух поз.45.

Установка узлов управления перфоратором

В корпус поз.801 последовательно установите кнопку включения перфоратора Bosch, контакты поз.19 и плату переключателя реверса поз.16. проследите за тем, чтобы все подводящие провода попали в специальные пазы в ручке перфоратора.

Смазки для редуктора, патрона, бура и щеток

Теперь разберемся, чем смазывать перфоратор, и какие вещества лучше применять для электроинструмента. Смазочные вещества бывают разными, но они имеют одно главное назначение — это снижение силы трения. Устранить трение полностью невозможно, но снизить его величину нужно обязательно, чтобы продлить срок службы всего инструмента. При увеличении нагрузки на редуктор начинает страдать двигатель, который также начинает работать в режиме перегрузки.

Смазки для перфоратора бывают таких типов — синтетические, минеральные и полусинтетические. Каждый тип масла имеет свои достоинства и недостатки, поэтому разберемся подробно, что лучше использовать для смазки узлов перфоратора. Для редуктора рекомендуется использовать специальное редукторное масло. Именно такое масло нужно заливать в специальное отверстие, которое имеется на современных профессиональных перфораторах.

Если специального отверстия для заливки жидкого масла нет, как на пистолетных перфораторах, то для них применяются специальные пластичные или вязкие составы

Однако при этом важно учитывать, что пластичные составы применяются исключительно для металлических деталей и узлов. Если в конструкции инструмента имеются пластиковые детали, то для смазки лучше использовать силиконовые жидкости

Для буров и патрона инструмента применяются густые консистенции,  которые имеют специальное обозначение о том, что они предназначены для буров. Если найти такие вещества невозможно, то рекомендуется применять графитовые составы. Использовать можно также и силиконовые смазки в густой консистенции, которые также применяются для смазывания патронов и хвостовиков буров.

Для смазки подшипников рекомендуется использовать такие смазки, как Солидол или Литол-24. Различие у них в том, что Литол способен выдерживать намного большие температуры, тем Солидол, поэтому из этих вариантов однозначно лучше отдавать предпочтение Литолу.

Для смазывания коллекторного узла рекомендуется использовать силиконовую смазку в виде жидкости. Ею смазывается щеточный узел, что позволяет уменьшить не только трение, но и улучшить контакт. Результат будет заметен сразу, так как уменьшится искрение, а также повысится эксплуатационный ресурс щеток.

Особенности смазки для перфоратора

Состав смеси должен быть таким, чтобы соответствовать условиям работы рассматриваемого электроинструмента. Это возможно при том условии, что это вещество будет обладать следующими характеристиками:

• Одной из важных особенностей такой смеси является водостойкость. Необходимость в ней возникает во время перерывов в работе перфоратора. При этом его температура значительно понижается, в результате чего происходит конденсация влаги из воздуха. При высокой влажности это может привести к её попаданию в инструмент и снижению качества его работы. Водостойкая смазка защитит металл и не будет образовывать эмульсию из-за взбивания движущимися частями инструмента.
• Стойкость к загрязнению помогает бороться с проникновением пыли в инструмент. Во время работы перфоратора он постоянно находится среди мелких частиц, которые откалываются от стены в процессе работы. При попадании внутрь механизма они способны сильно увеличить трения и поднять температуру инструмента. Качественная смазка поможет защитить механизм от воздействия посторонних частиц.
• Это вещество не должно образовывать капель в процессе работы. Полностью избежать этого нельзя, так как движущие детали выдавливают смазку наружу, но температура их возникновения должна быть достаточно высокой. Такая устойчивость будет тем выше, чем гуще используемая смесь.
• Воздействие высокой температуры не должно быть разрушительным для смазки. При остывании все свойства этого вещества должны восстанавливаться. Смазка, не обладающая достаточной стойкостью к нагреву, быстро прекратит выполнять свои функции.
• Обязательным требованием является наличие высокой адгезии. Поскольку рабочие части инструмента постоянно находятся в движении, смазка не должна соскакивать с них при пробивании отверстий в стене. Если состав удовлетворяет этому условию, то в процессе работы на всех нужных поверхностях будет сохраняться достаточный слой смазки.
• Узлы перфоратора обычно изготавливают из легированной стали или сплавов алюминия. Воздействие влаги может привести к возникновению коррозии и образованию налёта. Качественная смазка способна установить надёжную защиту инструмента от этого.

Хороший состав должен удовлетворять перечисленным требованиям, но для этого мастер обязан применять ту смазку, которая предназначена для обслуживания перфораторов.

Хорошо смазанный перфоратор прослужит долгоИсточник lkard-lk.ru

Почему перфоратор перегревается?

А теперь делаем смазку всех частей редуктора и собираем его в обратной последовательности. Не забывайте, что чрезмерное количество также может сказаться на работоспособности инструмента: возможно значительно повысится нагрев редуктора.

Если перфоратор во время работы начал нагреваться больше обычного, то это еще не значит, что есть проблема со смазкой. Вероятней всего, вы очень долго пользовались режимом долбления и смазка просто не проходила ко всем частям перфоратора в нужном количестве.

Еще одна причина может состоять в засорении отверстий для охлаждения электродвигателя. В данном случае решение одно: почистить инструмент от пыли и перевести его временно в другой режим работы. Если перфоратор будет работать полчаса как обычная электродрель, то температура корпуса значительно снизится. Редуктор обязан иметь одинаковую температуру в любом режиме эксплуатации перфоратора.

Это интересно: Как развальцовать тормозную трубку своими руками: инструкция, инструмент, видео

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, фактически не встречающиеся в практике. Ниже приведена одна из их.

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости нужно достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, железное кольцо поз.38 и очередное стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежный вал и опьяненный подшипник

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выверните четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая темного цвета.

Сейчас нужно снять ствол поз.821 и промежный вал поз.826. Они ни чем же не закреплены.

Далее с помощью отвертки нужно снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он именуется «пьяный подшипник». Поочередно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до опьяненного подшипника

Разборка промежуточного вала

Промежный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками либо вручную, с помощью приспособления.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Поначалу поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красноватого цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Перфоратор Bosch сверлит, но не долбит

Если перфоратор не стал долбить, но при всем этом позволяет сверлить, самой возможной предпосылкой может быть разрушение «пьяного подшипника». Данная неисправность встречается редко и отыскать ее бывает не просто.

Для ее устранения не нужно идти в ремонтную мастерскую. Такую неисправность уберет хоть какой мало-мальски разбирающийся в механике человек.

Новый опьяненный подшипник

Поначалу нужно разобрать перфоратор Bosch до промежного вала. Порядок разборки приведен выше.

Сняв промежный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения показывает разбитая обойма, разбросанные шарики, кусочки обоймы.

Достаете подшипник, удаляете грязюка, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новейшей смазкой, производите подмену и сборку, в последовательности, оборотной шагам разборки.

Разборка быстроразъемного патрона

В перфораторах Bosch более нередко применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница меж ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Bosch различается конструкцией посадочных стержней инструмента зависимо от модели SDS-plus либо SDS-max. Не считая перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница меж элементами крепления патронов

Порядок разборки патрона перфоратора Bosch 2-26 обычной:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите железную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратненько, чтоб не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Пристально осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Поперечник хвостовиков инструмента равен 10 мм, длина рабочего инструмента в спектре 110…1000 мм. Поперечник буров лежит в спектре 4…26 мм.

Разборка цилиндра

Снутри цилиндра вставлен ударник поз.27, с которого нужно снять резиновое кольцо поз.73. При хоть какой разборке резиновые детали подлежат подмене в неотклонимом порядке.

На обратном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Чем смазать редуктор перфоратора или какие требования предъявляются к смазочным веществам

Многие владельцы инструмента спрашивают, можно ли смазывать редуктор перфоратора обычными смазками, типа Солидол или Литол-24. Чтобы ответить на этот вопрос, разберемся с требованиями, которые предъявляются к смазочным веществам для редукторов перфораторов.

1. Адгезия — причем ее величина должна быть настолько высокой, чтобы масляная пленка создавалась при любых видах нагрузок
2. Устойчивость к воздействию влаги — работать перфоратором приходится не только в сухих и теплых помещениях, поэтому их применение в местах с повышенной влажностью или на холоде способствует образованию влаги. Смазка для перфоратора должна обеспечивать стойкость к проникновению влаги
3. При попадании воды внутрь инструмента не должна образовывать эмульсия — влага должна отталкиваться
4. При работе трущиеся детали нагреваются до высоких температурных значений, что часто приводит к разжижению смазочных веществ. Это нормальное явление для всех типов смазок, только редукторные вещества должны восстанавливать свойства при остывании
5. При вращении шестерней смазка не должна разбрасываться по внутренней поверхности корпуса, иначе уже через час работы инструментом, передаточный узел понадобится смазывать повторно
6. Исключается проникновение пыли и мелких частиц к шестерням инструмента
7. Обладать антикоррозионными свойствами, удовлетворяющими такие разновидности металлов, как алюминий и легированная сталь

Исходя из вышеуказанных требований, можно сделать вывод, что Литол и Солидол — это далеко не лучшие варианты для смазки редуктора перфоратора. Для этого инструмента лучше покупать специальные смазки, которые удовлетворяют всем вышеперечисленным требованиям. Именно такие смазочные вещества не только способствуют увеличению срока службы передаточного узла, но еще и способны обеспечивать надежную защиту механизма на протяжении длительного времени.

Как правильно смазывать редуктор

Определившись с выбором бренда, приступаем к регламентным работам. Жидкие масла сливаются из редуктора по аналогии с автомобилем. Если отработка выглядит слишком грязной, и насыщена абразивными вкраплениями, следует промыть редуктор специальным составом.

Также можно разобрать корпус и произвести тщательную очистку. Затем производится аккуратная сборка (при необходимости с заменой прокладок), и заливка нового состава через штатные отверстия.

Пошаговая видео инструкция по смазыванию редуктора перфоратора

Количество масла указано в документации. При ее отсутствии вы можете измерить объем слитой отработки. Правда при этом следует учитывать естественные потери.

С консистентными составами несколько проще

Редуктор однозначно разбирается, можно извлечь компоненты (осторожно, не потеряйте пружинки и стопорные кольца)

Затем производится тщательная очистка и промывка металлических деталей и корпуса редуктора. Обычно используется керосин (агрессивные моющие составы могут повредить уплотнительные втулки и прокладки).

На собранный редуктор (без крышки) наносится смазка. Она должна полностью покрывать все шестерни и движущиеся детали механизма. Толщина слоя не более 5 мм, внутренние полости заполняются полностью.

Однако не следует работать по принципу: «кашу маслом не испортишь». Лишняя смазка затруднит работу механизма и обязательно вылезет наружу, попутно повредив прокладку или сальник.

На иллюстрации показано, как не следует смазывать редуктор.

Так смазывать редуктор нельзя!

Периодичность замен зависит не от календарных дней, а от количества моточасов. Данные об этом есть в документации к инструменту. При этом следует помнить о том, что «универсалы» типа Литола служат меньше.

Разборка перфоратора + (Видео)

Разобрать перфоратор несложно, если все делать в таком порядке:

• Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
• Снимите наконечник, шайбу и пружину с шариком.
• Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
• Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
• Достаньте щеткодержатель.
• Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
• Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

Несколько полезных советов начинающему мастеру:

• Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
• Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
• Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне
