Ремонт светодиодного светильника в домашних условиях

Какую микросхему выбрать?

Если нет желания искать готовое устройство, можно сделать его самостоятельно. Причем произвести расчет под конкретные светодиоды. Микросхем для изготовления драйверов довольно много. Вам потребуется только умение читать электрические схемы и работать с паяльником. Для простейших устройств (мощностью до 3 Вт) можно использовать микросхему PT4115. Она дешевая, и достать очень просто. Характеристики элемента такие:

1. Регулирование яркости.
2. Напряжение питания – 6-30 В.
3. Выходной ток – 1,2 А.
4. Допустимая погрешность при стабилизации тока – не более 5%.
5. Защита от отключения нагрузки.
6. Выводы для диммирования.
7. КПД – 97%.

Обозначение выводов микросхемы:

1. SW – подключение выходного коммутатора.
2. GND – отрицательный вывод источников питания и сигнала.
3. DIM – регулятор яркости.
4. CSN – датчик входного тока.
5. VIN – положительный вывод, соединяемый с источником питания.

Популярный алгоритм ремонта

Перед тем, как разобрать конструкцию, обязательно отсоединяем ее от источников питания в целях собственной безопасности.

Электрическая схема

Далее процедуру можно разделить на несколько процессов:

• с помощь тонкой отвертки или шила поддеваем матовый купол для разделения корпуса на составные части, операция достаточно деликатная, поэтому не стоит применять излишнее усилие, чтобы не повредить стекло;
• на плате откроются шурупы, которые необходимо будет выкрутить из посадочных гнезд;
• тонким краем отвертки или ножом поддеваем плату с посадочного места для открытия доступа к тыльной стороне;
• цоколь отделяется просто, его удерживают на корпусе вдавленные персональные зазубрины;
• каждую сторону цоколя деликатно отгибаем по всему периметру фиксации;
• прикладываем небольшое усилие для вынимания цоколя;
• чтобы итог работы был успешным, при помощи ножа отсекаем соединительную проводку от светодиодной платы;
• извлекаем блок питания.

Теперь перед нами оказывается полностью подготовленная к дальнейшим работам разобранная конструкция.

На следующем этапе проводится визуальный контроль состояния прибора. Стадия зачастую позволяет выявить оплавленные или перегоревшие участки в цепи. Именно они и являются причиной поломок. Наиболее популярным является выход из строя элементов питания. Проблемы на плате требую вмешательства мастера с паяльником.

Для извлечения неисправных элементов нужно демонтировать всю конструкцию

Если отсутствует опыт пайки таких приборов, то допускается элементарная замена целых блоков. Их можно вынимать из других поломанных конструкциий, предусмотрительно отложенных в места хранения. Такое сведение из нескольких элементов обойдется дешевле, чем покупка новых светодиодов.

Продемонстрировать проблемы могут такие элементы:

• токоограничивающий конденсатор;
• его диоды;
• расположенный рядом резистор.

В этом случае ремонт драйвера лед-устройства предусматривает предварительный обязательный прозвон элементов с помощью мультиметра. Метод обязательно выявит поломку узла.

Так выглядит плата светодиода

Виновниками неисправности могут оказаться и сами кристаллы. Они будут окружены темным пятном гари, а также будет слышаться характерный запах. Для верности их работоспособность прозванивают мультиметром. Если он отсутствует, то достаточно использовать пальчиковую батарейку для подачи питания.

Вышедшие из строя светодиоды не будут гореть. Выпаиваем их с места посадки

Важно подобрать новые такие же по мощности, оттенку и силе свечения

Мерцание также свидетельствует о том, что электроприбор вышел из строя. Он нуждается в замене.

Если перед тем как сгореть, раздавался хлопок, то вероятнее всего нужно будет начинать с замены конденсатора. Он имеет свойство не только вздуваться, но и лопаться. Придется купить на радиорынке аналогичную замену, а затем впаять на место в электросхеме.

Как найти причину поломки

Когда вы включаете свет лампа, и не загорелась, то выкрутите её из патрона и замените и на другую. Если появился свет, значит неисправности кроются в самой лампе. Если же света нет при использовании заведомо рабочей лампочки, это говорит о том, что неисправности в проводке. Для выяснения причин неполадки используйте мультиметр. С его помощью можно проверить наличие напряжения, начиная от выключателя. Затем проверьте цоколь и усики патрона.  Если в результате проверки описанных элементов не выявилось неполадок, значит понятно, что неисправность в самой лампе.

Для того чтобы определить причину, по которой лампа не работает, ее нужно разобрать.  Прежде всего обращайте внимание на детали драйвера.  Чтобы проверить работоспособность детали, ее нужно извлечь из платы.  Резисторные номиналы будут указаны на самой плате, а параметр конденсаторов на корпусе. Составляющие не должны быть потемневшими, вздувшимися или обгоревшими

Осмотрите место пайки, оно должно быть качественным без присутствия трещины и отверстий в месте пайки.  Конденсатор, вышедший из строя можно определить визуально, он вздутый либо лопнутый. Если драйвер в порядке, далее осматриваем плату где находятся светодиоды. Обычно сгоревшие светодиоды сразу бросаются в глаза, они либо прогорают, либо выгорают полностью. В системе диоды соединяются последовательно, и если один выходит из строя, то перестают работать все остальные. Если проблемы обнаружены, их необходимо устранить. Сгоревшая деталь заменяется на аналогичную, а если пайка вызывает у вас подозрение, то нужно перепаять эти места используя большое количество флюса.

Если же при визуальном осмотре всё выглядит нормально, то дальнейший ремонт будем проводить с использованием тестера. В первую очередь подвергаются проверке светодиоды, поскольку этот узел отказывает в большинстве случаев.  Включите мультиметр в режим проверки диода, и прозвоните и каждый светодиод в двух направлениях.  В одном направлении прибор может показать сопротивление, а в другом он может светиться.  Если деталь неисправна, она подвергается замене.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

• Не реагирует на пульт;
• Не реагирует на стационарный выключатель;
• Не светятся определённое количество светодиодов или галогенных ламп;
• Выполняются несколько команд с пульта и перестаёт реагировать на команды;
• Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

• Проверка батареек;
• Проверка дорожек платы пульта;
• Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

Неправильная работа ПДУ или выключателя

Если стационарный переключатель работает корректно, а дистанционный пульт сначала включает режимы, но потом люстра перестает на него реагировать, то дело в плате контроллера. В неправильном функционировании виноват выход из строя металлокерамических конденсаторов. Обнаружить их легко: эти мини-приборы напоминают маленькие толстые подушечки, или куски мыла. Они нуждаются в замене.

Схема самого пульта довольно проста: на печатной плате располагаются два транзистора и микросхема-шифратор, кодирующая и передающая команды. Поэтому ломаться там нечему, если ПДУ не падал с большой высоты, или не был «в плавании». Единственная возможная неприятность — небольшое засорение контактов. В этом случае все токопроводящие элементы протирают ватной палочкой, которую смачивают спиртом. Самый худший вариант — отказ реле — причина для приобретения нового устройства.

Если пульт, наоборот, находится в рабочем состоянии, а не реагирует стационарный выключатель, то дело не в трансформаторах и не в контроллере управления. В этом случае причиной является обрыв. Чтобы его найти, сеть обесточивают, все соединения блока контроллера с выключателем прозванивают мультиметром. При нахождении обрыва его устраняют.

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Лучшие компании-производители

Если продолжить говорить о Поднебесной, то ответом на вопрос о том, какие светодиодные лампы лучше, является продукция следующих компаний:

Лампы от неизвестных китайских производителей лучше не приобретать вовсе. Слишком долго такая LED-лампочка, скорее всего, не прослужат.

Имеются на отечественном рынке, конечно же, и хорошие, относительно недорогие лампы от европейских компаний. Лучшими такими производителями считаются Gauss, Osram и Philips.

Проблемы с проводкой

Если перегорание лампочек происходит постоянно, даже уже при смене ламп разных производителей, то проблему надо искать в электропроводке. Если нет возможности вызвать электрика, то проводить проверку следует хотя бы при наличии определенных навыков.

При этом стоит проверить:

• Распределительные коробки.
• Скрутки проводов, особенно при соединении медного провода с алюминиевым. Такие соединения проводятся при помощи колодок.
• Светодиодный светильник должен качественно соединяться с выведенными со стены или потолка проводами. Плохой контакт послужит причиной частого перегорания ламп.

Не проводите поиски неисправности проводки без опыта, это приведет к неприятностям.

Монтаж люстры с пультом дистанционного управления на потолок

Обычно в комплекте с люстрой идет специальная планка для ее крепления, которую следует зафиксировать на потолке в месте планируемой установки осветительного прибора. Предварительно с люстры целесообразно снять все хрупкие и острые элементы – плафоны, лампочки, съемный декор, чтобы не повредить ни люстру и потолочное покрытие, а также чтобы не травмироваться самому.

Для того, чтобы осуществить подключение любой люстры к электрической сети, следует, в первую очередь, обесточить цепь, к которой она будет подсоединяться. В системах электроснабжения, организованных в соответствии с современными нормами, для этого достаточно просто отключить соответствующий автомат в распределительном щитке.

Далее следует подготовить к подключению провода на потолке – их необходимо выпрямить, уравнять по длине и зачистить от изоляции примерно на 1 сантиметр. Кроме того, нужно правильно определить фазный, нулевой и заземляющий проводники. Если при помощи цветовой (черный – фаза, синий – ноль, желто-зеленый – заземление) либо символьной (L– фаза, N – ноль, PE – заземление) идентификации это сделать невозможно, воспользуйтесь мультиметром или индикаторной отверткой.

Верхняя часть люстры представляет собой чашу, внутри которой располагаются крепления, провода с клеммной колодкой, а также блок управления (контроллер) данным осветительным прибором. Цвет изоляции проводов чаще всего соответствуют общепринятым стандартам цветовой маркировки кабельных жил, а контроллер уже подключен к лампочкам люстры в соответствии с заданной схемой, которая обычно изображена на его корпусе.

Люстра китайского производителя

Для удобства подключения можно осуществить такое действие, как повесить люстру с планкой на потолочный крюк. Если в месте установки осветительного такого крюка попросту нет, да и монтировать вы его не планируете по причине наличия крепежной планки, вам ничего не остается, как попросить кого-либо помочь повесить (подержать) люстру.

Посредством клеммной коробки необходимо скоммутировать токоведущие жилы на потолке с контактами осветительного прибора.

Важно! Производить данное подключение следует в строго соответствии с функциональным назначением проводов. Это поможет обеспечить исправное функционирование светильника, а также избежать путаницы во время последующих электромонтажных работ

Далее вам останется только закрепить люстру на потолочной планке и собрать всю ее конструкцию воедино, включая плафоны, декоративные элементы и лампочки. После этого можно подавать напряжение в сеть и проверять работоспособность установленного осветительного прибора: внимательно изучи его реакцию как на команды пульта управления, так и на нажатие клавиши выключателя, если люстра подключена к сети посредством него.

Причины для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок  ламп может не совпадать с реальными сроками

Это происходит из-за кристаллов плохого качества.

Существуют такие причины неисправностей осветительных приборов:

• перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
• неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
• светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
• неправильная установка системы освещения оказывает негативное влияние на электропроводку;
• сильные вибрации и удары могут способствовать поломке подобного оборудования.

Разбор устройства позволяет определить точные причины поломок

Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.

Частые проблемы, возникающие с лед – устройствами

Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

На схеме изображен порядок подсоединения драйверов

В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.

Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.

Тестирование источников освещения производится при помощи мультиметра или пробника

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Обратите внимание! Такая неисправность часто появляется у дешевых изделий, так как в них используются недорогие платы. Это основные причины, которые могут привести к неисправности светодиодного прибора

Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Обратите внимание! У светодиодной люстры, управляемой с помощью пульта, наиболее частой причиной поломки является именно заводской брак. Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины

Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

• Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
• Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

Замена контроллера

Ниже показан пример схемы, как можно вообще убрать из люстры контроллер, и подключить люстру через обычный выключатель. Иначе говоря, поломанной люстре дать вторую жизнь.

Фото прислал читатель Петр, см. комментарии от 16 мая 2015.

Контроллер (блок приемника) люстры

Вот какие подключения происходят в контроллере люстры на 2 группы освещения:

Контроллер. Схема люстры с пультом.

Фактически, в приемнике (контроллере) стоят два реле, которые включают одну, или другую группы освещения в люстре. То же самое делает обычный двухклавишный выключатель, который есть в любой квартире.

Только на выключатель действует рука, а на приемник — радиосигнал, посылаемый нами с пульта управления.

На вход питания контроллера приходит два провода — фаза через выключатель и ноль (торчат из потолка). Далее ноль (черный) через контроллер идёт на ноли лампочек (ещё черный). А Фаза (красный) — через контакты реле на фазы лампочек (голубой и белый).

(adsbygoogle = window.adsbygoogle || []).push({});

Лампочки обычно включаются не напрямую (220В), а через блоки питания. Но это никак не меняет сути дела.

И вот, если контроллер поломался, его можно не менять (удовольствие более 1000 рублей, тем более, что его надо менять в паре с пультом), а просто выкинуть. И подключить люстру по обычной схеме:

Люстра схема без контроллера

Это классическая схема подключения люстры через двухклавишный выключатель.

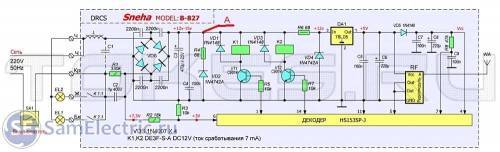

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки!

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его

Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

1. Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
2. Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
3. Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
4. Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются СОВ и SMD-чипы.
5. От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
6. Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.
