Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода
При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Что необходимо для установки
Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.
Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества
Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику
Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.
Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.
Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.
Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.
Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.
Материалы для монтажа светильников
Перед тем, как начать монтаж светильников, проверьте на наличие:
Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа
Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения
При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.
Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.
Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.
Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки
Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты
Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.
Инструменты
Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:
- дрель;
- распределительные коробы;
- кабель выбранной длины;
- отвёртка;
- нож строительный;
- пассатижи;
- клеммники.
Некоторые из перечисленных инструментов обычно есть в каждом доме.
Инструменты для монтажа светильников
Некоторые нюансы установки
При монтаже спотов следует учитывать особенности потолочного покрытия. Так, например, если стройматериал, используемый при отделке потолка, относится к горючим, то надо учесть следующее:
Для проводки осветительных приборов надо использовать специальные жаропрочные провода.
- для выполнения проводки для осветительных приборов надо использовать специальные провода, которые являются жаропрочными;соединение проводки при подключении точечных светильников должно быть надежным и изолированным;мощность ламп, которые используются, должна соответствовать техническим характеристикам проводов, иначе они будут подвергаться излишнему перегреву.
При выборе проводов для подключения точечных светильников необходимо руководствоваться следующими критериями:
- они не должны гореть;должны быть устойчивы к длительному воздействию высокой температуры.
Таким требованиям соответствует кабель, у которого наружный слой оплетки выполнен из стекловолокна, а внутренняя изоляция изготовлена из органической резины повышенной прочности. Эти провода позволяют устанавливать точечный светильник в помещения любого назначения, например в кухни, сауны, бани, ванные комнаты, а также в неограниченных количествах в разумных пределах.
Чтобы обеспечить надежность соединения проводов при монтаже, можно использовать специальный инструмент — обжимной пресс.Он соединяет кабели с помощью полых медных гильз, которые служат надежной изоляцией. Альтернативой прессу могут выступать плоскогубцы, которые по принципу действия ему идентичны.
Расстояние от проводки до потолка
Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:
- общей высоты потолков;
- способа монтажа разводки;
- вида крепежного профиля;
- мощности кабелей и осветительных приборов;
- высоты софитов;
- качества ПВХ-пленки;
- уровня перепада плит перекрытия.
Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.
Дистанция от стены до источника света должно быть более 20 см.
Гипсокартонные потолки
Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.
В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.
Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.
Процесс подключения выполняется по следующей схеме:
- От распределительной коробки к месту расположения светильников протягивают электрические провода.
- Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
- В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
- Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.
Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.
Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы
Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным
Что нужно знать, прежде чем приступить к монтажу
Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.
Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева
Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.
- Определитесь со схемой расположения светильников по потолку.
2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.
3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).
4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.
5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.
6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.
Монтаж завершен.
В натяжные потолки
Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.
После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.
Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.
Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.
Формирование отверстий под светильники
Итак, вы имеете проект, но все же окончательно определить с положением светильников можно только после полной обшивки потолка
На данном этапе важно учесть пролегание швов между отдельными листами материала подвесного потолка. Если точка установки точечного светильника для подвесного потолка приходится на стык, то ее необходимо переместить в сторону.
Отверстие под светильник проделывают с помощью специальной коронки по дереву
С ее помощью удается создать идеально ровные отверстия, что положительно влияет на закрепление светильника. При этом такая коронка отлично проделывает отверстие как в потолочных панелях МДФ, так и в гипсокартоне или пластике.
Диаметр отверстия подбирают согласно размерам осветительных приборов. Его размер должен быть на 3-4 мм меньше внешнего диаметра лицевой части светильника, но при этом больше, чем внутренняя часть спота. Поэтому зачастую ширина отверстия колеблется в пределах 60-75 мм.
Как правильно выбрать мощность трансформатора
Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.
При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности
Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

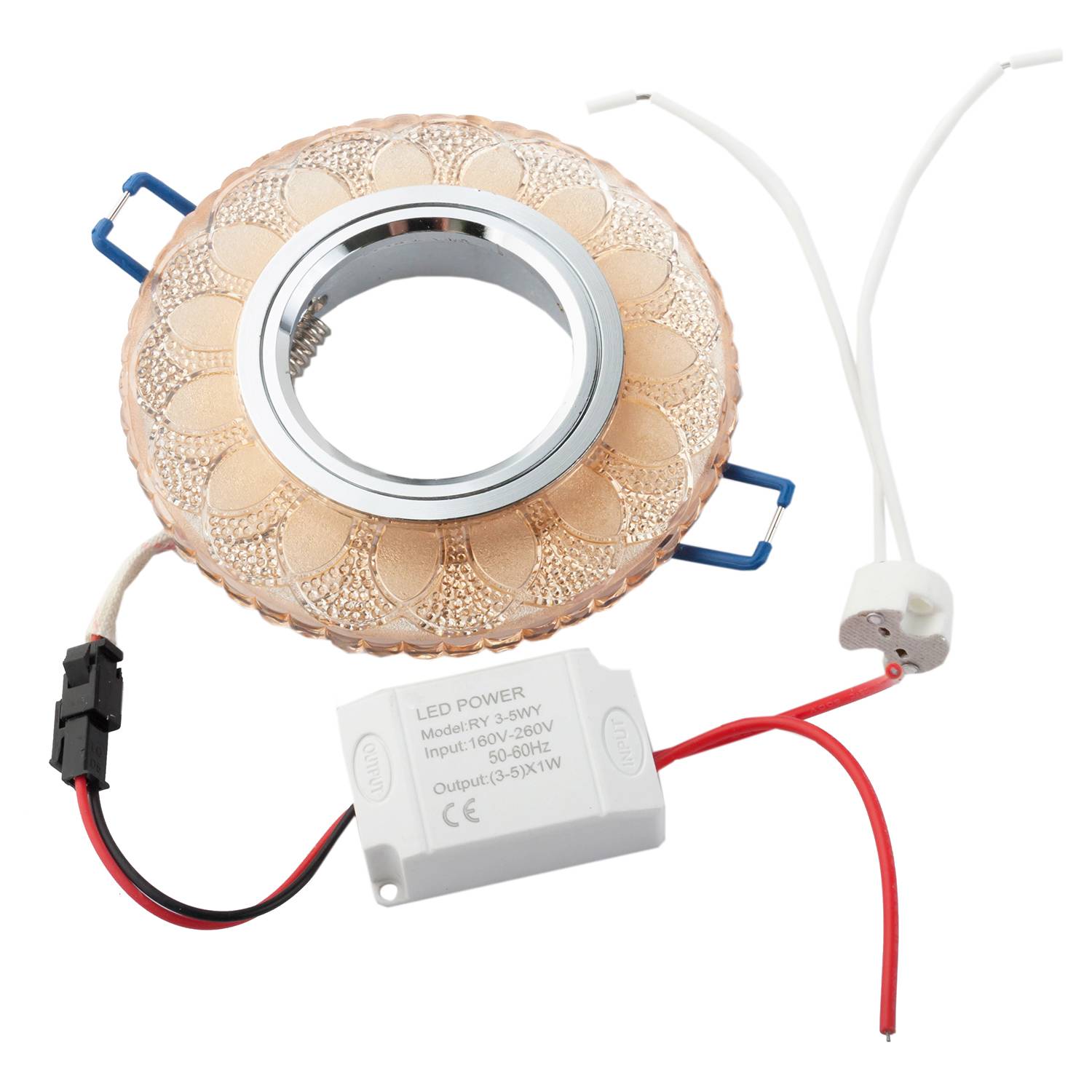

Преимущества и недостатки светодиодных светильников
Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.
Есть и другие достоинства:
- компактность;
- отсутствие нагара;
- быстрое зажигание (без разогрева);
- длительный срок эксплуатации;
- низкая чувствительность к перепадам напряжения;
- простота монтажа;
- высокое качество (если покупать изделия популярного производителя);
- безвредность для окружающей среды.
У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.
К недостаткам можно отнести преувеличение некоторых достоинств:
- реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
- узкая направленность светового луча, требующая установки большого количества светильников;
- необходимость в дорогостоящих драйверах и системах охлаждения.
Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.
Виды точечных светильников
Популярность точечных светильников растет параллельно с их разнообразием – на рынке постоянно появляются все новые и новые изделия, и с каждым разом они становятся все более качественными. Большинство существующих светильников вполне подходят как для стандартного освещения, так и для встраивания в натяжные потолки – но перед тем, как установить светильники в натяжной потолок, нужно подобрать оптимальный вариант.
В зависимости от того, как точечные светильники крепятся к натяжному потолку, выделяют следующие виды осветительных приборов:
- Светильники с внутренним расположением лампы;
- Светильники с наружным расположением лампы.
Наружное крепление точечных светильников на натяжном потолке предполагает, что лампа устанавливается на уровне, который ниже натяжного полотна. Между полотном и светильником располагается специальная платформа. Монтаж накладных светильников выполняется по такой же технологии, которая используется для установки люстр. Преимуществом данного способа является тот факт, что лампочка находится в открытом состоянии, в результате чего на ее охлаждение уходит минимум времени.
Наружные точечные светильники более безопасны для использования в сочетании с натяжными потолками. Кроме того, они дают довольно качественный, яркий и равномерный свет. Наружное расположение ламп позволяет визуально увеличить объем свободного пространства, поскольку в данном случае точечные светильники не приходится располагать в самом натяжном потолке. Из недостатков можно выделить разве что визуально заметное термокольцо, которое слегка портит внешний вид конструкции.
Внутреннее расположение предполагает, что лампочка находится в пространстве самого потолка и не выступает за пределы полотна. Установка в натяжной потолок светильника данного типа требует скрывать корпус с лампой под полотном, оставляя снаружи только декоративное кольцо устройства или плафон.
Встраиваемые в потолок светильники не очень безопасны по сравнению с накладными аналогами. Недостатки внутреннего расположения очевидны – лампа находится в самом потолке, поэтому на ее охлаждение уходит много времени. Из-за слабой эффективности охлаждения перегревается не только лампочка, но и полотно потолка вместе с термокольцом. Кроме того, при таком расположении светильников качество освещения заметно падает.
Перед тем, как поставить светильник в натяжной потолок, нужно подобрать самые подходящие изделия. Несмотря на недостатки, большинство пользователей все же отдает предпочтение внутренним светильникам. Все дело в хороших визуальных данных, которые обеспечиваются за счет скрытого монтажа под полотном, и точечном направлении света – это позволяет распределить свет в точном соответствии с индивидуальными пожеланиями.
На что обратить внимание перед началом работ
Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.
Можно перечислить следующие виды поверхностей, имеющих этот недостаток:
- панели из пластика;
- полотна, которые нужны для создания натяжных потолков;
- панели, для производства которых использовалась МДФ.
Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.
Цены на потолочные панели
потолочные панели
Виды точечных светильников
Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.
Как выбрать провод
Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.
Покупайте провод со следующими характеристиками:
- устойчивость к высоким температурам;
- негорючесть.
Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.
Провод РКГМ
Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.
Параллельное соединение

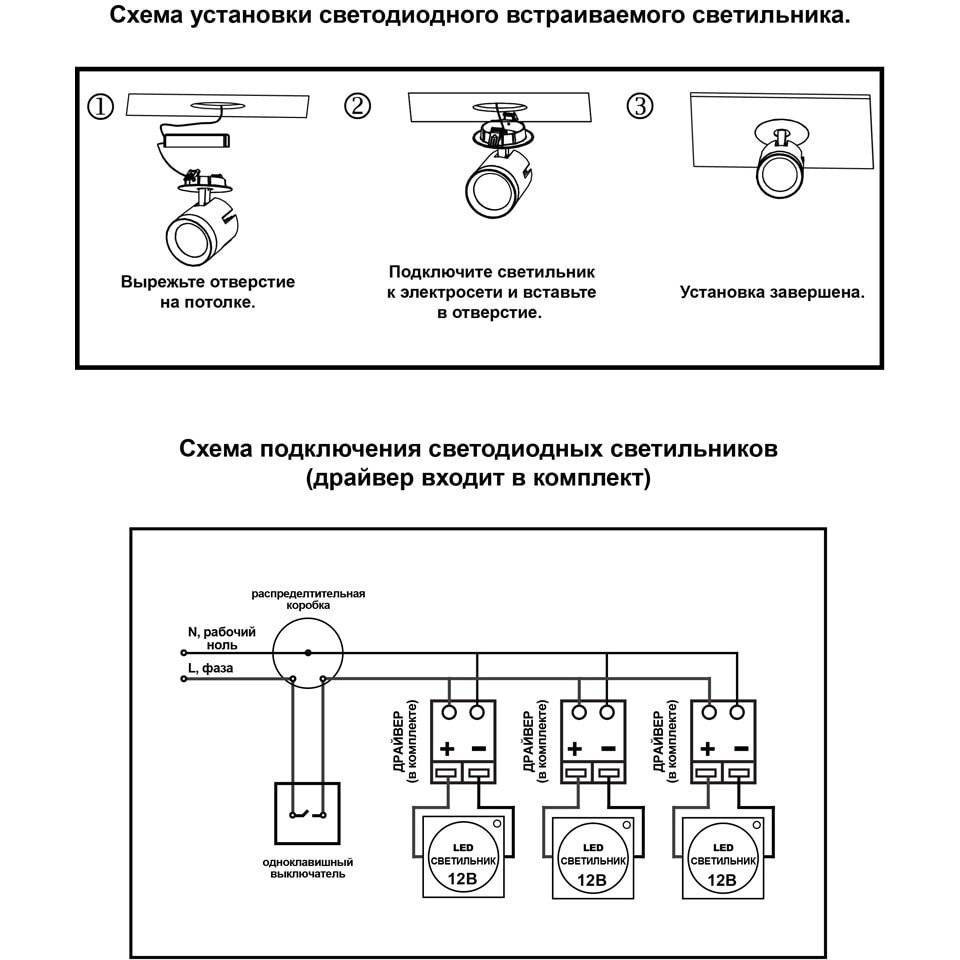

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
