Расчет необходимого сечения кабеля

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается

Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока

При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

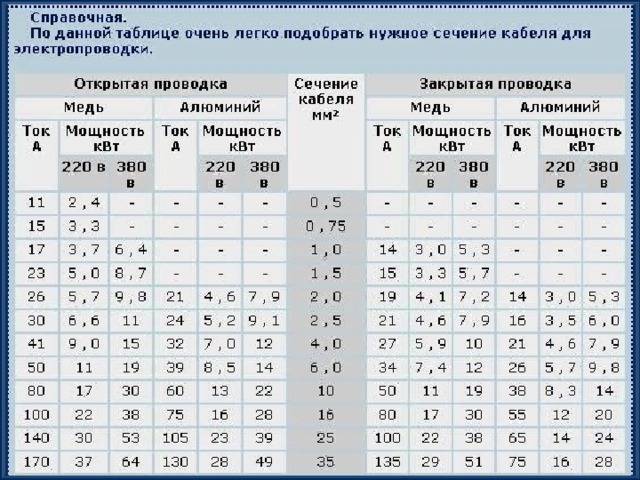

Такая таблица поможет подобрать оптимальные параметры

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления тока

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длине

Коэффициенты

Существуют определенные условия, при которых сила тока внутри проводки может повышаться или понижаться. К примеру, в открытой электрической проводке, когда провода укладываются по стенам или потолку, сила тока будет повышенной, чем в закрытой схеме. Это связано напрямую с температурой окружающей среды. Чем она больше, тем большей силы тока может данный кабель пропускать.

То есть, получается так, что если в один лоток, гофру или трубу укладываются сразу несколько проводов, то внутри проводки температура будет повышенной за счет нагрева самих кабелей. Это приводит к тому, что допустимая нагрузка тока снижается на 10-30 процентов. То же самое касается и открытой проводки внутри отапливаемых помещений. Поэтому можно сделать вывод: при проведении расчета сечения кабеля в зависимости от нагрузки тока при повышенных температурах эксплуатации можно выбирать провода меньшей площади. Это, конечно, неплохая экономия. Кстати, таблицы снижающих коэффициентов в ПУЭ тоже есть.

Есть еще один момент, который касается длины используемого электрического кабеля. Чем длиннее разводка, тем больше потери напряжения на участках. В любых расчетах используются потери, равные 5%. То есть, это максимум. Если потери будут больше данного значения, то придется увеличивать сечение кабеля. Кстати, самостоятельно рассчитать токовые потери несложно, если знать сопротивление проводки и токовую нагрузку. Хотя оптимальный вариант – использовать таблицу ПУЭ, в которых установлена зависимость момента нагрузки и потерь. В данном случае момент нагрузки – это произведение мощности потребления в киловаттах и длины самого кабеля в метрах.

Разберем пример, в котором установленный кабель длиною 30 мм в сети переменного тока напряжением 220 вольт выдерживает нагрузку 3 кВт. При этом момент нагрузки будет равен 3*30=90. Смотрим в таблицу ПУЭ, где показано, что этому моменту соответствуют потери 3%. То есть, это меньше номинала в 5%. Что допустимо. Как уже было сказано выше, если расчетные потери превысили бы пятипроцентный барьер, то пришлось бы приобретать и устанавливать кабель большего сечения.

В настоящее время алюминиевые провода в разводках используются редко. Но необходимо знать, что их сопротивление больше, чем у медных, в 1,7 раза. А, значит, и потери у них во столько же раз больше.

Что касается трехфазных сетей, то здесь момент нагрузки больше в шесть раз. Это зависит от того, что сама нагрузка распределяется по трем фазам, а это соответственно тронное увеличение момента. Плюс двоенное увеличение за счет симметричного распределения потребляемой мощности по фазам. При этом в нулевом контуре ток должен быть равен нулю. Если распределение по фазам несимметричное, а это приводит к увеличению и потерь, то придется рассчитывать сечение кабеля по нагрузкам в каждом проводе по отдельности и выбирать его по максимальному расчетному размеру.

Онлайн-калькулятор для расчета сечения кабеля

Калькулятор расчета сечения кабеля в онлайн-режиме позволяет выполнить все вычисления и даёт следующие выгоды:

• надёжная работа при длительной эксплуатации с полной нагрузкой;
• исключение потерь напряжения в линии;
• при недостатке заземления, будет обеспечена защита;
• электропроводка выдержит, если произойдёт короткое замыкание.

Для выполнения расчёта с помощью калькулятора необходимы следующие сведения:

• данные о нагрузке в электрической цепи;
• однофазная (трёхфазная) система питания;
• какой ток (переменный, постоянный);
• суммарная нагрузка;
• коэффициенты, характеризующие мощность (пусковой, полный);
• примерная длина электропроводки;
• вид кабеля и тип монтажа с учётом температурных нагрузок.

Расчет сечение кабеля

Данные вводятся в ячейки таблицы и нажимается клавиша «Расчёт». Чтобы выполнить последующие вычисления, нажать на «Сброс» и ввести сведения по заданному алгоритму.

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

Кабель, проложенный закрытым способомИсточник kadetbrand.ru

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

1. Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
2. Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
3. Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Еще о том, как рассчитать сечение кабеля в видео:

Расчёт сечения по формулам

Алгоритм выбора следующий:

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Источник infopedia.su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

• В таблице ПУЭ находится сечение по току.
• Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Источник textarchive.ru

Падение напряжения соответствует соотношению:

Источник moypatent.ru

В процентном отношении падение напряжения выглядит следующим образом:

Источник tex.stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Наглядно расчет сечения кабеля по формулам в видео:

Когда может понадобиться расчет сечения кабеля

Расчет сечения кабеля по мощности помогает избежать аварийных ситуаций.

Кабельную продукцию выбирают по конструкторской документации, которая создана для монтажа или модернизации линий электропитания.

При строительстве нового объекта проект разрабатывают профессионалы с учетом действующих нормативов. Однако в процессе эксплуатации можно самостоятельно улучшить соответствующие технические параметры.

Перегрев линии свидетельствует о необходимости тщательной проверки. Он может быть обусловлен разными факторами:

• относительно высоким сопротивлением алюминиевой жилы по сравнению с медной;
• размещением нескольких кабелей в 1 изолированном канале;
• недостаточной площадью поперечного сечения проводника.

Как определить сечение провода по току

Учитывая, что современное бытовое оборудование достаточно емкое в плане потребления энергии, необходимо помнить: недостаточное сечение провода при большой силе тока, проходящего по нему, может вызвать перегрев кабеля. Следствия – разрыв цепи, который трудно обнаружить, и обесточивание части квартиры. Еще чаще в месте, где сечение особенно мало или идет скрутка проводов, возникает возгорание в результате перегрева.

В целом сила тока в сети определяется для однофазной сети по формуле

• Где P – суммарная мощность приборов-потребителей, в Ваттах;
• U – напряжение в проводке, 220 или 380 Вольт;
• К_И – коэффициент одновременности включения, обычно принимаю КИ=0,75;
• cos(φ) – переменная для бытового электрооборудования, принимается равной единице.

Для трехфазной электропроводки формула меняется:

Здесь не принимается во внимание коэффициент одновременности включения, вводится информация о наличии трех фаз

Пример расчета

В частном доме используется освещение светодиодными лампами, общая мощность всех осветительных приборов – до 1 кВт. Установлен электрический котел отопления с паспортной мощностью 12 кВт, два проточных водонагревателя мощностью 4 и 8 кВт, холодильник (1,2кВт), стирально-сушильная машина с максимальной мощностью 2 кВт, другое крупное и мелкое оборудование с пиковой мощностью 3 кВт. Проводка разделена на четыре линии – осветительная (общая), три силовые (для котла, водонагревателей, стиральной машины, холодильника и утюга), для группы обычных розеток. Сила тока в каждой из цепей будет определяться или по приведенной выше формуле.

• Для двух наиболее мощных силовых линий (по 12 кВт) рассчитываем силу тока I= 12000/(√3×220×1)=31 А
• Для третьей силовой линии 6,2 кВт I= 6200/(√3×220×1)=16,2 А
• Для розеток обычного типа I= 3000/(√3×220×1)=7,8 А
• Для освещения I= 1000/(√3×220×1)=2,6

Из таблицы сечения медных и алюминиевых проводов ниже выбираем нормальный размер сечения медного провода по току, принимая ближайшее большее значение. Получаем для:

• первых двух силовых линий сечение 4 кв.мм, диаметр жилы 2,26 мм;
• третьей силовой – 1 кв.мм, 1,12 мм в диаметре;
• розеток и освещения – сечение 0,5 кв.мм и диаметр 0,8 мм.

Интересно: часто при расчете по силе тока используется правило «плюс 5 А», то есть к полученной путем вычислений цифре добавляется 5А и размер сечения выбирается по увеличенному току.

На практике для осветительной линии принимают провода с сечением 1,5 кв.мм, а для розеток – 2,5…4 кв.мм. Для наиболее «тяжелых» приборов типа электрокотла и нагревателей можно увеличить сечение до 6 кв.мм.

Увеличение сечения и диаметра жилы производится с уменьшением числа розеток. Так, если в одну розетку необходимо включить одновременно холодильник, чайник и утюг (с помощью тройника), лучше использовать проводку большего диаметра, чем при включении электроприборов в три разные розетки.

Интересно: для ускоренных вычислений можно определять сечение жилы как сила тока в линии, деленная на 10. Например, для силовой линии 1 при токе 31 А получаем 3,1 кв.мм, ближайшее большее из таблицы – 4 кв.мм, что вполне отвечает приведенным расчетам.

Сечение кабелей при открытой или закрытой проводке

При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.

Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:

1. Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
2. Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
3. Измерить длину планируемой линии и сложить все собранные параметры вместе.
4. Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
5. Купить необходимое количество.

Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.

Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:

• синий – для нейтрали;
• желто-зеленый – заземление;
• белый, коричневый и прочие – фазные проводники.

Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.

Дополнительные рекомендации:

• Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
• При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
• Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).

P=IU

Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).

В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.

Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.

Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.

Таблица 2.

Макс. мощность, кВт	Макс. ток нагрузки, А	Сечение провода, мм2	Ток автомата, А
1	4.5	1	4-6
2	9.1	1.5	10
3	13.6	2.5	16
4	18.2	2.5	20
5	22.7	4	25
6	27.3	4	32
7	31.8	4	32
8	36.4	6	40
9	40.9	6	50
10	45.5	10	50
11	50.0	10	50
12	54.5	16	63
13	59.1	16	63
14	63.6	16	80
15	68.2	25	80
16	72.7	25	80
17	77.3	25	80

Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.

По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.

В данной таблице все данные приведены для следующего случая.

• Одна фаза, напряжение 220 В
• Температура окружающей среды +300С
• Прокладка в воздухе либо коробе (находится в закрытом пространстве)
• Провод трехжильный, в общей изоляции (провод)
• Используется наиболее распространенная система TN-S с отдельным проводом заземления
• В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.

Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов

Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному

В сомнительных и спорных моментах, таких как:

большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.

Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:

Правило выбора площади сечения провода для максимального тока.

Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.

Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).

Это же правило и для поиска максимального тока через медный провод, если известна его площадь:

Максимальный ток равен площади сечения, умножить на 10.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

	Откры- то		в одной трубе
	двух одно- жильных	трех одно- жильных	четырех одно- жильных	одного двух- жильного	одного трех- жильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–

Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция

Расчет потерь напряжения в кабеле

Для вычисления потерь напряжения кабеля вся система заменяется на эквивалентную, которую можно представить следующим образом:

На схеме Zп — комплексное сопротивление проводника, Zн — комплексное сопротивление нагрузки. В зависимости от типа питания нагрузки (однофазная или трехфазная), сопротивление кабельной линии будет иметь последовательное или параллельное соединение по отношению к нагрузке. При равенстве сопротивлений Zп1 = Zп2 = Zп3 и Zн1 = Zн2 = Zн3 ток в нулевом проводе отсутствует, поэтому для трехфазных линий потери напряжения рассчитываются для одного проводника. В однофазных линиях, а также в цепи постоянного тока, ток идет по двум проводникам, поэтому вводится коэффициент 2 (при условии равенства Zп1=Zп2).

Расчет потерь линейного (между фазами) напряжения в кабеле при трехфазном переменном токе (U=380 В) производится по формулам:

• ΔU = √3 × I × Zк = √3 × I × (Rк + Xк).
• Для расчета в процентном соотношении ΔU = (√3 × I × Zк) / Uл = (√3 × I × (Rк + Xк)) / Uл.

Расчет потерь фазного (между фазой и нулевым проводом U=220 В) напряжения в кабеле производится по формулам:

• ΔU = I × Zк = I × 2 × (Rк + Xк).
• Для расчета в процентном соотношении ΔU = (I × Zк) / Uф = (I × 2 × (Rк + Xк)) / Uф.

Расшифровка формул:

• ΔU — потеря напряжения.
• Uл — линейное напряжение.
• Uф — фазное напряжение.
• I — ток, протекающий в линии.
• Zк — полное сопротивление кабельной линии.
• Rк — активное сопротивление кабельной линии.
• Xк — реактивное сопротивление кабельной линии.

Коэффициент мощности (cosφ) определяется как отношение активной мощности к полной или равен отношению косинуса этих величин.

cosφ = P / S, где P — активная мощность, S — полная мощность. S = √(P² + Q²). Q — реактивная мощность.

Величина cosφ может изменяться в диапазоне от 0 до 1. Чем ближе коэффициент к 1, тем лучше, так как при cos φ = 1 потребителем реактивная мощность не потребляется, следовательно, меньше потребляемая полная мощность в целом. Низкий коэффициент указывает на то, что на внутреннем сопротивлении потребителя выделяется повышенная реактивная мощность.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким факторам выбора провода относят:

1. Материал жилы: медь, алюминий.
2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
3. Длина провода от источника тока до прибора.
4. Способ прокладки провода: открытый монтаж, скрытый в стене или с помощью кабель-каналов.
5. Температурный режим в помещении.
6. Количество фаз и напряжение сети.
7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

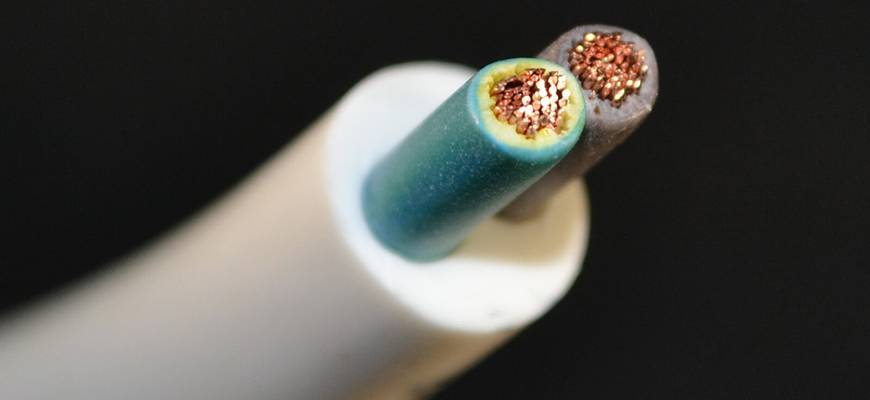

Какой кабель лучше: медный или алюминиевый

Не будем глубоко вникать в этот вопрос. Просто сделаем небольшой сравнительный анализ.

• Медный кабель более прочный и гибкий. При многократном изгибе он не ломается.
• Медь хоть и окисляется, но не так интенсивно, как алюминий. Поэтому контакты эксплуатируются дольше.
• Показатель проводимости медных жил почти в два раза больше, чем у медных. Отсюда и более высокая нагрузка, которую медный кабель выдерживает.
• Алюминиевый провод почти в четыре раза дешевле медного.

Для внутренней разводки электропроводки рекомендуется применять медный кабель

Существуют современные правила проведения электрической разводки. Так вот в них рекомендуется внутреннюю разводку проводить медными проводами, а внешнюю алюминиевыми.

Заключение

В данном материале были описаны основные виды расчетов применяемых при выборе поперечных сечений проводников для кабелей и проводов по условию воздействия длительных токов (нагревания), по допустимой потере напряжения. Что является основными критериями в практических расчётах для большинства случаев.

Сечение проводов и кабелей для любого участка сети должно удовлетворять всем этим требованиям. Но во многих случаях решающее значение при выборе сечения имеет одно из упомянутых условий.

Так же хотелось отметить, что для некоторых условий (как правило, для крупных объектов), также необходимо учитывать следующие параметры:

• Поправку на температуру окружающей среды.
• Поправка на число кабелей, проложенных совместно.
• Поправку на повторно-кратковременный и кратковременный режим работы.
• Выбор сечения проводников по экономической плотности тока.

Как правило, сечение проводников в кабельной линии большой протяженностью и воздушные линии электропередач различного назначения, в первую очередь производится расчёт по допустимому падению напряжения. Расчет, но условиям воздействия длительного тока (нагревания) имеет в данном случае поверочный характер, так как поперечные сечения проводов, выбранные по допустимой потере напряжения, удовлетворяют условиям нагревания.

В связи с этим, поперечные сечения кабелей и изолированных проводов силовых сетей промышленных объектов с большой плотностью нагрузки при относительно малой протяженностью линий, определяется, прежде всего, по условиям нагревания (допустимым значением тока для определённого типа проводника). Сечения же протяженных и слабонагруженных линий, определяются допустимым значением потери напряжения и условием механической прочности. В данном случае расчёт допустимой потери напряжения носит поверочный характер.
