Целесообразность использования ЭСЛ
Получить существенную экономию от энергосберегающих ламп можно только в том случае, если устанавливать их в помещениях, освещающихся практически круглые сутки. Как правило, это производственные мощности, офисы, бары, кафе и рестораны. В таких условиях будет минимальное количество включений и выключений прибора, потому он сможет отработать указанное производителями время.
Если говорить в общем, то энергосберегающие лампы целесообразно использовать тогда, когда счет за электроэнергию превышает их начальную стоимость. В таком случае экономка быстро окупится и начнет реально снижать потребление ресурсов.
Прежде чем установить осветительный прибор данного типа в жилом помещении, нужно провести подсчеты и выяснить, сколько электричества уходит непосредственно на организацию иллюминации. Только после этого можно сделать заключение, будет ЭСЛ экономной или нет.

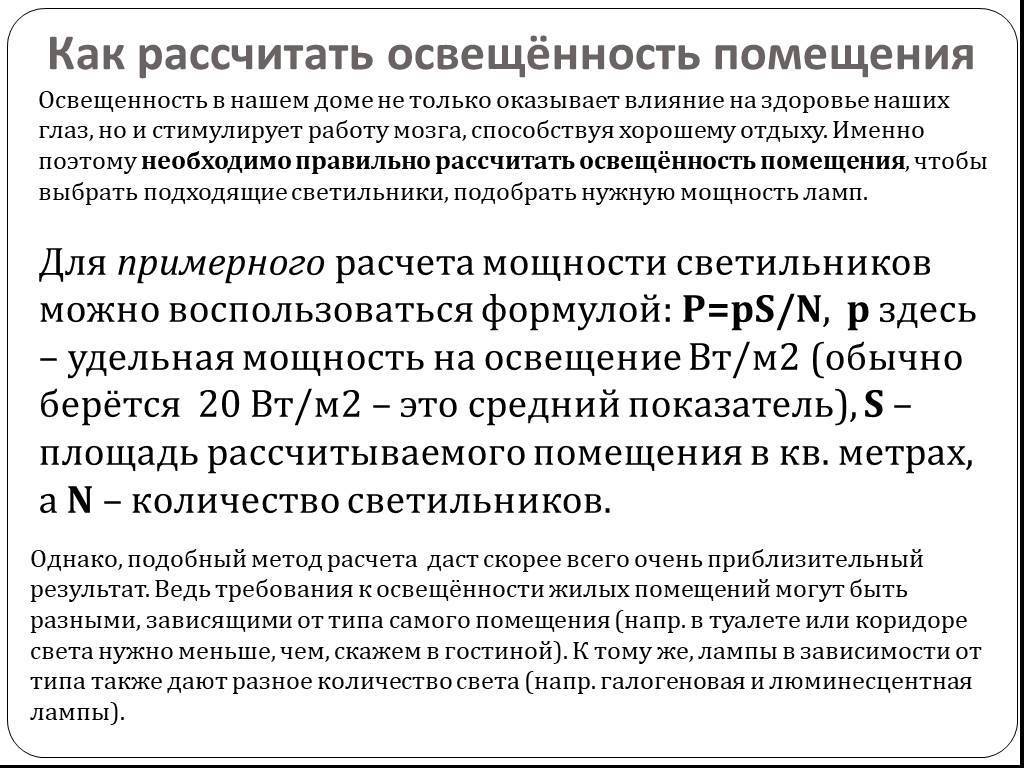

Как рассчитать освещенность стандартными лампами
Самый простой способ расчета основан на сравнении мощности светодиодов и накальных источников света. На упаковке первых указывают соотношение этих показателей. Например, читают надпись: 10 W=100 W. Вычисляют необходимое количество спотов. Исходят из того, что оптимальным считается освещение, когда на 1 м² приходится 20 Вт лампочки накаливания.
Алгоритм вычисления количества светодиодов по этой схеме:
- узнают площадь помещения;
- результат умножают на 20 (количество необходимых ватт);
- полученное число делят на мощность 1 экономлампы.
Подобным методом пользуются чаще всего. Он простой, но не отличается точностью. Более совершенный способ — рассчитать по мощности светового потока. Порядок вычисления:
- Пользуясь таблицей, узнают, сколько люксов требуется на 1 м².
- Умножают показатель на площадь комнаты. Получают общую мощность, которая выражается уже люменами.
- На упаковке каждого светодиода есть надпись, указывающая номинальный световой поток, например 900 Лм. Осталось приобрести такое количество лампочек, чтобы сумма достигла требуемого значения.
Еще способ, применяя который узнают количество спотов по размерам комнаты. Применяется формула: N=(S×W)/P.
Буквы обозначают:
- N — требуемое количество светильников;
- S — площадь, м²;
- W — необходимую мощность потока светового излучения, Вт/м²;
- P — мощность отдельного светодиода.
Показатель W для светодиодных ламп в зависимости от помещения, Вт/м²:
- для коридора — 1;
- в санузле, спальне — 2;
- в гостиной — 3;
- на кухне — 4.
При самостоятельных расчетах учитывают важные моменты:
- Если результат дробное число, округляют до большего значения.
- Светодиоды эффективно освещают пространство под углом 120°. Чтобы добиться ровного освещения без перепадов, увеличивают количество светодиодов, уменьшая мощность.
- Светильники в люстре расположены ниже, чем точечные на потолке. Последние подбирают с интенсивностью света на 20% больше.
Приведенные методы не принимают во внимание высоту помещения, коэффициент отражения стен, пола и потолка, другие факторы. Более точные вычисления дает онлайн-калькулятор, который эти параметры учитывает
Характеристика светодиодных ламп в таблице.
Расчет количества точечных светильников
Все зависит от размера комнаты, ее назначения, высоты потолков, материалов отделки и других факторов, поэтому дать универсальную формулу для всех помещений нельзя. Вначале нужно разобраться с нормами освещенности, которые установлены СНиП, тут есть несколько вариантов.
Проще всего использовать старое правило, действовавшее в Советском Союзе. По нему на квадратный метр должно приходиться 20 Вт мощности при использовании ламп накаливания (других видов тогда не было).
При расчете имеет значение не только количество, но и схема расположения светильников.
Если руководствоваться мощностью оборудования, то проще подобрать нужные данные по таблице. В ней есть все варианты лампочек и установленные для них нормативы из расчета Ватт на квадратный метр.
| Лампа накаливания | Люминесцентная лампа | Галогенная лампа | Светодиодная лампа | |
|---|---|---|---|---|
| Детская | 60 | 20 | 75 | 8 |
| Спальня | 15 | 5 | 16 | 2 |
| Зал и гостиная | 22 | 8 | 27 | 3 |
| Коридор | 12 | 3 | 12 | 1 |
| Санузел | 20 | 7 | 25 | 2 |
Это общая информация, которая установлена для потолков высотой от 250 до 270 см без учета материала потолка, цвета отделки и других важных факторов. Но даже этого хватит, чтобы в общих чертах представлять, какая суммарная мощность светильников должна быть для нормального освещения той или иной комнаты.
Производители используют для указания уровня освещенности люкс (Лк), который соответствует световому потоку в 1 Люмен (Лм), приходящемуся на квадратный метр. То есть на какую площадь распределяется свет лампочки. Например, если у нее мощность 200 Лм и свет направлен на 1 квадратный метр, то освещенность равна 200 люксов, а если освещение рассеивается на 10 квадратов, то освещенность составит 20 Лк.
Для каждого помещения своя норма освещенности, которой нужно придерживаться.
Нормы в люксах есть для всех видов помещений:
- Зал и гостиная – 150.
- Рабочий кабинет – 300.
- Столовая и кухня – 150.
- Детская – 200.
- Коридор и прихожая – 50.
- Санузел – 50.
- Спальня – 120.
- Ванная – 250.
- Кладовая – 60.
Чаще всего данные по световому потоку есть на упаковке с лампой или в инструкции к светильнику. Если информации нет, можно по мощности определить показатели, используя таблицу.
| Тип лампы (мощность в Вт) | Световой поток | ||||
| 220+ | 400+ | 700+ | 900+ | 1300+ | |
| Лампа накаливания | 25 | 40 | 60 | 75 | 100 |
| Галогенная | 18 | 28 | 42 | 53 | 70 |
| Люминесцентная | 6 | 9 | 12 | 15 | 20 |
| Светодиодная | 2,5 | 4 | 8 | 9 | 16 |
Также мощность ламп можно определить по калькулятору.
Нормируемые показатели искусственного освещения помещений жилых зданий
В данном пункте справочно приведем данные из СанПиН 2.2.1/2.1.1.1278–03, а также рассмотрим группировку ламп освещения по мощности и типу.
Нормы искусственного освещения:
| Помещения | Освещенность рабочих поверхностей, Лк |
| 1) Жилые комнаты, гостиные, спальни | 150 |
| 2) Жилые комнаты общежитий | 150 |
| 3) Кухни, кухни-столовые | 150 |
| 4) Детские | 200 |
| 5) Кабинеты, библиотеки | 300 |
| 6) Внутриквартирные коридоры, холлы | 50 |
| 7) Кладовые, подсобные | 30 |
| 8) Гардеробные | 75 |
| 9) Сауна, раздевалки | 100 |
| 10) Бассейн | 100 |
| 11) Тренажерный зал | 150 |
| 12) Биллиардная | 300 |
| 13) Ванные комнаты, уборные, санузлы, душевые | 50 |
| 14) Помещение консьержа | 150 |
| 15) Лестницы | 20 |
| 16) Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 20 |
| 17) Колясочные, велосипедные | 20 |
| 18) Тепловые пункты, насосные, электро-щитовые, машинные помещения лифтов, венткамеры | 20 |
| 19) Основные проходы технических этажей, подполий, подвалов, чердаков | 20 |
| 20) Шахты лифтов | 5 |
Значения светового потока ламп разной мощности и типа:
| Световой поток, Лм | Лампа накаливания, Вт | Галогеновая лампа, Вт | Люминесцентная лампа, Вт | Светодиодная лампа, Вт |
| 400 | 40 | 29 | 10 — 13 | 4 — 5 |
| 750 | 60 | 43 | 15 — 16 | 6 — 9 |
| 900 | 75 | 53 | 18 — 20 | 10 — 12 |
| 1200 | 100 | 72 | 23 — 30 | 13 — 15 |
| 1800 | 150 | 150 | 40 — 50 | 18 — 20 |
Подведем краткий итог. Выбрав простой способ расчета освещения по нормам освещенности, для определения нужного количества ламп вам достаточно использовать представленные табличные данные и формулу освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно требуемое количество ламп для помещений с высотой потолков от 2,5 до 2,7 метров = (освещенность по норме, Лк × площадь помещения, м²) ⁄ световой поток одной лампы, Лм.
Характеристики светильников для аквариума
Прежде чем приступать к методам расчета, стоит упомянуть некоторые термины и характеристики, непосредственно связанные со световым оборудованием.
Ватты (Вт)
это единица измерения мощности
Она указывает сколько именно потребляет источник мощности, при своем свечении на максимуме яркости.
Люмен (Лм)
единица показывающая количество света, которое испускает та или иная лампа
Люкс (Lux)
в них измеряется освещенность согласно площади
Допустим у вас есть поверхность площадью 1м2 и на нее падает световой поток в 1 люмен. Вот как раз таки освещенность этой поверхности и будет равняться 1 Люксу.
Цветовая температура (К)
еще ее называют колориметрическая температура
Измеряется в Кельвинах. Более подробно о ее влиянии будет сказано ниже.
Спектр (Нм)
обычно имеется ввиду именно электромагнитный спектр
Здесь идет разбивка по длине волны и то, каким цветом лучше “облучать” растения.
Как же все это связано с расчетом количества света для аквариума? Давайте познакомимся поближе с тремя основными методами.
Норма освещенности жилого помещения: Вт на м2
Специалисты разработали специальные нормы света для жилых комнат (Вт/м²), которые отображены в документе СНиП 23-05-95. Он носит название «Естественное и искусственное освещение».
Нормативы по СНиП (СП) и СанПиН
В них зафиксированы рекомендации по жилым помещениям, а также для офисов, школ, детских садов, больниц, котельных и других помещений. Эти нормы действуют и в России, и в Украине, и во многих европейских странах.
Каждая отдельная комната в квартире имеет свои нормативы. Так, в жилых помещениях поток света должен быть интенсивнее, а в нежилых уголках этот показатель по нормам может быть ниже.
Таблица освещенности в Люксах для офисных помещений по СНиП (СП)
Указанные в СанПиН нормы носят рекомендательный характер, на них стоит ориентироваться при планировании освещения. Рекомендуемые показатели могут быть увеличены при желании на 10–50 единиц. Но уменьшать их нежелательно. Эти показатели были актуальны в 2019 году и сейчас, в 2020 г.
Альтернативы ручному расчету уличной освещенности
Чтобы реальность после установки фонарей или прожекторов соответствовала ожиданием, необходимо учитывать массу факторов. На итоговый результат могут повлиять свойства ламп, угол наклона опор, нацеливание и ослепленность, варианты размещения светоприборов и многое другое. Учесть большое количество факторов и минимизировать ошибку помогают программные продукты.
Самые популярные среди проектировщиков:
·Dialux – способен учитывать даже погодные условия, строить 2-мерные и 3-мерные модели, создавать видео-визуализацию.
·Light-in-Night Road – мощный инструмент для онлайн расчета уличного освещения различных объектов от локальных автодорог до многоуровневых дорожных развязок, магистралей и эстакад.
·NanoCAD – позволяет делать точные вычисления и создавать проектную документацию, имеет достаточно простой интерфейс.
Перечисленные сервисы имеют как бесплатные, так и коммерческие версии, дополнены базами светильников, открывают широкие возможности визуализации. Программы – это еще отличная возможность для проверки и анализа правильности проделанных вычислений. Кроме того, их использование необходимо, когда речь идет об индивидуальном проекте, например, парка отдыха с уникальной планировкой и персональным ландшафтным дизайном.
Еще одна альтернатива использования формул – калькулятор уличного освещения. Достаточно ввести необходимые параметры, и через пару секунд вы получите искомый результат.
Что такое Сила тока. Ампер [А]
Сила тока представляет собой скорость, с которой электрический заряд течёт по проводнику. Один ампер равен заряду в один кулон, который проходит через проводник за одну секунду. Один кулон представляет собой очень большой заряд, поэтому в большинстве устройств эта величина измеряется в миллиамперах.
Сила тока зависит от сечения проводника и его длины. Это необходимо учитывать при планировке сооружений, а также выборе электрических приборов. Хотя большинству не следует задумываться на этот счёт, поскольку это задача инженеров и проектировщиков.
Сколько Ватт в 1 Ампере?
Для определения мощности цепи также важно понятие напряжения. Это электродвижущая сила, перемещающая электроны
Она измеряется в вольтах. Большинство приборов имеют в документации эту характеристику.
Чтобы определить мощность при силе тока в один ампер, необходимо узнать напряжение сети. Так, для розетки в 220 вольт получится: P = 1*220 = 220 Вт. Формула для расчёта: P = I*U, где I — сила тока, а U — напряжение. В трёхфазной сети нужно учитывать поправочный коэффициент, отражающий процент эффективности работы. В большинстве случаев он составляет от 0,67 до 0,95.
Немного об экономике
Владельца предприятия волнует не только комфорт рабочего персонала: для него важно снизить при этом потребление электроэнергии. Достичь этой цели можно разными путями:
- применить более мощные осветительные приборы, уменьшив за счет этого их количество;
- использовать приборы с пониженным тепловыделением, что позволит сэкономить на кондиционировании цеха;
- уменьшить затраты на обслуживание светильников. Сейчас на многих заводах практикуется единовременная замена всех источников света в цехе по мере приближения к завершению срока их службы.
Перспективным вариантом является применение светодиодных светильников. Промышленное светодиодное освещение отвечает всем требованиям энергосбережения, долговечны и не требуют текущего обслуживания.
Задача №1 – расчёт мощности светильника
Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:
Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.
Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* – «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк
Площадь моей кухни равна 5 кв.м, S=5
Количество светильников: N=9
Теперь осталось разобраться с коэффициентами:
К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4
Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0
η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них – http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?
Таблица коэффициентов использования светового потока:
Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)
Примерные коэффициенты отражения приведены в таблице ниже:
Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3
Теперь рассчитаем индекс помещения – i. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м
Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:
Сам индекс помещения рассчитывается по формуле:
a и b – соответственно ширина и длина помещения.
Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8
Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39
И так, подставляем все данные в формулу для определения светового потока одного светильника:
То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)
То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 – 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).
Вот, что удалось найти сразу:
Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3
Мощность светодиодных ламп для оснащения дома
Для расчёта потребуется такой показатель как освещённость — необходимый поток света на 1м², измеряемая в люксах. Таким образом: 1лк = 1лм х 1м².
Рассчитанные нормы собраны в документации СНиП, из которых можно сделать выписку и узнать необходимые параметры освещённости для помещений различного назначения.
Кроме того, алгоритм расчёта освещённости позволяет разделить объём помещения на условные зоны, где нужен более интенсивный или умеренный свет и поместить в них соответствующие осветительные приборы.
Следовательно, для оснащения комнат потребуется определённое количество осветительных приборов, с источниками определённой мощности. Соотношение экономичных светодиодных ламп с мощностью традиционных источников света даны в таблице:
Результат расчёта площади умноженный на необходимую освещённость в соответствии с нормативами СНиП позволяет определить мощность параметр необходимых источников света в люменах и приобрести нужное количество приборов.
Промышленность выпускаются светодиодные элементы, которые не потребуют много усилий при установке, разработке и расчётах новой схемы но позволят обеспечить оптимальное освещение как внутри дома, так и на приусадебном участке, сэкономив на оплате за коммунальные услуги.
Что еще учесть при расчете мощности освещения?
В зависимости от цвета поверхности, она по-разному отражает свет. В темных и светлых комнатах мы получим разный визуальный результат, установив одни и те же светильники.
Поэтому выбирая лампы, стоит учитывать коэффициент отражения. Уровень отражения основными цветами следующий:
- 70% – белый;
- 50% – светлый (например, бежевый, нюдовый, шампань);
- 30% – серый;
- 10% – темный (оттенки синего, коричневого, бордо и пр.);
- 0% – черный;
Общее значение считается очень просто: достаточно суммировать коэффициенты стен, пола и потолка и разделить на три.
Допустим, мы устанавливаем в офис светильники Ziverd BURO 36 опал со значением 4250 лм.
Стены у нас персиковые, потолок белый, а пол – из серого линолеума. Общий коэффициент отражение составит (70+50+30)/3 = 50%
В центре комнаты люстра
Рассмотрим другой вариант, когда на то же самое помещение имеется люстра, расположенная в центре, и вы хотите по периметру установить дополнительно небольшие точечные источники света, те же GX53 или MR16.
Делается это для того, чтобы при выключении люстры, иметь не очень яркую подсветку, например для просмотра телевизора.
В данном случае, изначально опять придерживайтесь правила 1м2=5Вт, но полученную итоговую мощность нужно будет разделить пополам.
Итого 50Вт идет на мощность светодиодных лампочек для люстры и 50Вт для светильников по периметру.
К примеру, вы останавливаете свой выбор на светильниках с лампочками MR16 мощностью 5Вт каждая. Сколько их нужно поставить в зале?Из формулы получается 10 светоточек по периметру. Если для вас это слишком много, то выбирайте модели с мощностью 7Вт.
Когда в расчетах получается не целое число, с несколькими десятыми после запятой, округлять можно в любую сторону.
Зависит это от рисунка, который вы подберете на потолок. Будет в нем четное или не четное количество светильников.
С люстрой производите аналогичный расчет. На нее также положено 50Вт. Далее нужно исходить из количества рожков.
Итоговую мощность делите на их количество и получаете мощность одной лампочки в люстре
При этом, иногда бывает важно, с каким цоколем она будет E27, E14, G9 или G4
Нормы освещенности
Существуют определённые нормы освещённости различных помещений. Согласно строительным нормам и правилам (СНиП), используются следующие:
- 5 Люкс: лифтовая шахта.
- 20 Люкс:
- проходы технического этажа, чердака и подвала;
- лестницы.
- 30 Люкс: вестибюль.
- 50 Люкс:
- ванная или душевая комнаты;
- туалет;
- холл квартиры;
- коридор квартиры.
- 75 Люкс: гардеробная комната.
- 100 Люкс:
- баня (сауна);
- бассейн.
- 150 Люкс:
- тренажёрный зал;
- кухня;
- жилая комната.
- 200 Люкс: детская комната.
- 300 Люкс:
- бильярдная комната;
- кабинет;
- библиотека.
Но не стоит забывать, что данные нормы были приняты в нашей стране довольно давно. Многие жалуются, что им не хватает света при правильном расчёте. Поэтому нелишним стоит рассмотреть возможность замены ламп на более мощные или же увеличение количества светового оборудования.
Таблица норм освещенности для разных видов помещений
На что следует обратить пристальное внимание при покупке люминесцентных ламп
Выбирая для покупки энергосберегающие лампы, необходимо иметь представление о том, на какие характеристики и свойства следует обращать внимание:
- Мощность является очень важным параметром. У люминесцентных ламп она варьируется от 3 до 90 Вт. При этом необходимо умножить мощность на 5, чтобы понять, какой светимостью эта лампа будет обладать, при сравнении с лампой накаливания. Поэтому при покупке лампы для конкретного прибора, вам нужно посмотреть, какая лампочка накаливания в нем была. Если там вкручивалась лампа на 100 Вт, то вас устроит люминесцентная лампочка мощностью 20 Вт.
- Спектральные характеристики света лампы. Их можно определить по следующей маркировке: 2700 К – теплы белый свет, 4200 К – дневной свет, 6400 К – холодный белый свет. При понижении цветовой температуры наблюдается смещение спектра к красному, а при увеличении к синему. Поэтому сначала следует подобрать подходящий цвет для вас. Только после этого можно приобретать лампочки одного спектрального класса.
Различные по спектру света лампы
- По форме лампы бывают спиралевидные и U-подобные. Принципиальной разницы в их работе и характеристиках нет. Просто первые поменьше и подороже вторых. Необходимо также учесть особенности своего светильника. Ведь не каждая лампочка может подойти для него по размерам.
- По типу цоколя лампы тоже отличаются. Большинство из них рассчитаны на цоколь Е27, а некоторые на цоколь Е14. Соответственно, если в люстре большие патроны, то подойдет первый тип, если маленькие, то второй. Лампы для освещения офисных помещений могут быть в виде длинных тонких трубок. Они имеют принципиально иной тип цоколя и контактов.
Все перечисленные характеристики имеются на упаковке лампочек. Например, маркировка ESS-02A 20W E27 6400K на упаковке означает, что лампа обладает мощностью 20 Вт, с большим цоколем (Е27), излучает холодный белый свет (6400К).
Различные по спектру света лампы
Обобщая вышеизложенное, можно прийти к выводу, что основными преимуществами энергосберегающих люминесцентных ламп является их высокая экономичность и очень долгий срок службы. Это дает очень серьезную экономию, особенно в масштабах целого домовладения. Ассортимент таких ламп в магазинах достаточно большой, что дает возможность каждому подобрать подходящее изделие. В тоже время, затруднение могут возникнуть при утилизации ртутьсодержащих ламп, так как не во всех городах имеются специализированные предприятия, занимающиеся этой деятельностью.
Как рассчитать освещение точно и правильно
Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:
- Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
- Коэффициент использования светового потока именно в этом помещении.
- Тип светильника (светильников).
Выяснение норм освещенности
С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
Приведем основные из них:
Нормы искусственного освещения в жилых и общественных помещениях
| Тип помещения | Норма освещенности, лк |
|---|---|
| Жилые (гостиная, спальня, кухня, столовая) | 150 |
| Кабинет, библиотека | 300 |
| Детская | 200 |
| Коридоры, холлы | 50 |
| Кладовые, подсобные | 30 |
| Санузел | 50 |
| Лестницы | 20 |
| Комнаты для чертежных работ | 500 |
| Помещения для работы с ПК | 400 |
| Конференц-залы | 200 |
| Классные комнаты, аудитории | 300 |
| Торговые залы супермаркетов | 500 |
Расчет коэффициента использования
Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).
Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:
Где:
- i – индекс помещения;
- S – площадь помещения в м2;
- А – длина помещения в м;
- В – ширина помещения в м;
- h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.
Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:
- белая поверхность – 70%;
- светлая – 50%;
- серая – 30%;
- темная – 10%.
Тип светильников обычно выбирают из стандартного списка:
| Категория | Внешний вид светильника | Описание |
| 1 | Размещены на поверхности потолка. Основное направление света – вниз. | |
| 2 | Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз. | |
| 3 | Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона. | |
| 4 | С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности. | |
| 5 | С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области. |
Осталось полученные данные подставить в таблицу и найти коэффициент использования.
Светильники категории 1
Светильники категории 2
Светильники категории 3
Светильники категории 4
Светильники категории 5
Расчет необходимого светового потока
Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:
Где:
- E – необходимая освещенность, лк;
- S – площадь помещения, м2;
- n – коэффициент использования;
- F – необходимый световой поток, лм.
Определение коэффициента использования светового потока η
Это значение не нужно рассчитывать, его можно найти в готовом виде в таблицах, что существенно упрощает процесс. Но чтобы пользоваться информацией, нужен еще один коэффициент – i, который вычисляется по формуле:
i = Sп / ((a + b) × h)
Тут все просто:
- Sп – площадь помещения в квадратных метрах;
- а – длина комнаты;
- b – ширина комнаты;
- h – расстояние от пола до светильника.
После определения коэффициента помещения можно выбирать данные из таблиц. Ниже представлены варианты для разных источников света.
| Вариант для оборудования, расположенного на поверхности потолка или подвешенного к нему | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | 0,26 | 0,25 | 0,20 | 0,19 | 0,17 | 0,13 | 0,06 | 0,5 |
| 0,3 | 0,28 | 0,24 | 0,23 | 0,2 | 0,16 | 0,08 | 0,6 | |
| 0,34 | 0,32 | 0,28 | 0,27 | 0,22 | 0,19 | 0,10 | 0,7 | |
| 0,38 | 0,36 | 0,31 | 0,30 | 0,24 | 0,21 | 0,11 | 0,8 | |
| 0,40 | 0,38 | 0,34 | 0,33 | 0,26 | 0,23 | 0,12 | 0,9 | |
| 0,43 | 0,41 | 0,37 | 0,35 | 0,28 | 0,25 | 0,13 | 1,0 | |
| 0,46 | 0,43 | 0,39 | 0,37 | 0,30 | 0,26 | 0,14 | 1Д | |
| 0,48 | 0,46 | 0,42 | 0,40 | 0,32 | 0,28 | 0,15 | 1,25 | |
| 0,54 | 0,49 | 0,47 | 0,44 | 0,34 | 0,31 | 0,17 | 1,5 | |
| 0,57 | 0,52 | 0,51 | 0,47 | 0,36 | 0,33 | 0,18 | 1,75 | |
| 0,60 | 0,54 | 0,54 | 0,50 | 0,38 | 0,35 | 0,19 | 2,0 | |
| 0,62 | 0,56 | 0,57 | 0,52 | 0,39 | 0,37 | 0,20 | 2,25 | |
| 0,64 | 0,58 | 0,59 | 0,54 | 0,40 | 0,38 | 0,21 | 2,5 | |
| 0,68 | 0,60 | 0,63 | 0,57 | 0,42 | 0,40 | 0,22 | 3,0 | |
| 0,70 | 0,62 | 0,66 | 0,59 | 0,43 | 0,41 | 0,23 | 3,5 | |
| 0,72 | 0,64 | 0,64 | 0,61 | 0,45 | 0,42 | 0,24 | 4,0 | |
| 0,75 | 0,66 | 0,72 | 0,64 | 0,46 | 0,44 | 0,25 | 5,0 |
| Таблица для настенных или потолочных светильников, световой поток которых направлен вниз | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | ОД 9 | 0,18 | 0,15 | 0,14 | 0,11 | 0,09 | 0,04 | 0,5 |
| 0,24 | 0,22 | 0,18 | 0,18 | 0,14 | 0,11 | 0,05 | 0,6 | |
| 0,27 | 0,26 | 0,22 | 0,21 | 0,16 | 0,13 | 0,06 | 0,7 | |
| 0,31 | 0,29 | 0,25 | 0,25 | 0,18 | 0,16 | 0,07 | 0,8 | |
| 0,34 | 0,32 | 0,28 | 0,28 | 0,20 | 0,18 | 0,08 | 0,9 | |
| 0,37 | 0,35 | 0,32 | 0,30 | 0,22 | 0,20 | 0,09 | 1/0 | |
| 0,40 | 0,37 | 0,34 | 0,33 | 0,24 | 0,21 | 0,11 | 1/1 | |
| 0,44 | 0,41 | 0,38 | 0,36 | 0,26 | 0,24 | 0,12 | 1,25 | |
| 0,48 | 0,44 | 0,42 | 0,40 | 0,29 | 0,26 | 0,14 | 1,5 | |
| 0,52 | 0,48 | 0,46 | 0,43 | 0,31 | 0,29 | 0,15 | 1,75 | |
| 0,55 | 0,50 | 0,50 | 0,46 | 0,33 | 0,31 | 0,16 | 2,0 | |
| 0,58 | 0,52 | 0,53 | 0,49 | 0,35 | 0,33 | 0,17 | 2,25 | |
| 0,60 | 0,54 | 0,55 | 0,51 | 0,36 | 0,34 | 0,18 | 2,5 | |
| 0,64 | 0,57 | 0,59 | 0,54 | 0,39 | 0,36 | 0,20 | 3,0 | |
| 0,67 | 0,60 | 0,62 | 0,56 | 0,40 | 0,39 | 0,21 | 3,5 | |
| 0,69 | 0,61 | 0,65 | 0,58 | 0,42 | 0,40 | 0,22 | 4,0 | |
| 0,73 | 0,64 | 0,69 | 0,62 | 0,44 | 0,42 | 0,24) | 5,0 |
| По этой таблице подбирается коэффициент, если будут устанавливаться рассеивающие плафоны | ||||||||
| Коэффициент отражения, % | Коэффициент помещения i | |||||||
| Потолок | 70% | 50% | 30% | |||||
| Стены | 50% | 30% | 50% | 30% | 10% | |||
| Пол | 30% | 10% | 30% | 10% | 10% | |||
| Коэффициент использования светового потока | 0,28 | 0,28 | 0,21 | 0,21 | 0,25 | 0,19 | 0,15 | 0,5 |
| 0,35 | 0,34 | 0,27 | 0,26 | 0,31 | 0,24 | 0,18 | 0,6 | |
| 0,44 | 0,39 | 0,32 | 0,31 | 0,39 | 0,31 | 0,25 | 0,7 | |
| 0,49 | 0,46 | 0,38 | 0,36 | 0,43 | 0,36 | 0,29 | 0,8 | |
| 0,51 | 0,48 | 0,41 | 0,39 | 0,46 | 0,39 | 0,31 | 0,9 | |
| 0,54 | 0,50 | 0,43 | 0,41 | 0,48 | 0,41 | 0,34 | 1,0 | |
| 0,56 | 0,52 | 0,46 | 0,43 | 0,50 | 0,43 | 0,35 | 1Д | |
| 0,59 | 0,55 | 0,49 | 0,46 | 0,53 | 0,45 | 0,38 | 1,25 | |
| 0,64 | 0,59 | 0,53 | 0,50 | 0,56 | 0,49 | 0,42 | 1,5 | |
| 0,68 | 0,62 | 0,57 | 0,54 | 0,60 | 0,53 | 0,45 | 1,75 | |
| 0,73 | 0,65 | 0,61 | 0,56 | 0,63 | 0,56 | 0,48 | 2,0 | |
| 0,76 | 0,68 | 0,65 | 0,60 | 0,66 | 0,59 | 0,51 | 2,25 | |
| 0,79 | 0,70 | 0,68 | 0,63 | 0,68 | 0,61 | 0,54 | 2,5 | |
| 0,83 | 0,75 | 0,72 | 0,67 | 0,72 | 0,62 | 0,58 | 3,0 | |
| 0,87 | 0,81 | 0,77 | 0,70 | 0,75 | 0,68 | 0,61 | 3,5 | |
| 0,91 | 0,80 | 0,81 | 0,73 | 0,78 | 0,72 | 0,65 | 4,0 | |
| 0,95 | 0,83 | 0,86 | 0,77 | 0,80 | 0,75 | 0,69 | 5,0 |
Рассчитать освещенность в помещении несложно, для этого нужны простые данные, главное – заранее найти лампы или светильники, чтобы знать их характеристики. Тут не потребуются сложные формулы, все делается вручную или с использованием таблиц.
Особенности освещения натяжных потолков
Расчет количества светильников в натяжной потолок нужно проводить с учетом некоторых особенностей этого материала. Это связано с тем, что характеристики полотна отличаются от традиционных вариантов. Стоит учесть следующее:
- Глянцевые поверхности отражают свет намного лучше любого другого потолочного покрытия. Это касается как светлых, так и темных вариантов. Светильники на таких основаниях обеспечивают отличное качество света, особенно если грамотно расположены.
- Полотно плохо переносит перегревы, поэтому лучше не использовать лампы накаливания и галогенные варианты. Минимальное расстояние от натяжного потолка до перекрытия при использовании таких вариантов должно быть 20 см, что не очень хорошо, так как теряется много пространства.
- Монтаж также отличается, так как основания под точечные светильники крепятся до укладки потолка. Нужно заранее сделать четкую схему и определить расположение, чтобы подвести провода и закрепить платформы подходящего размера.
Какие лампы выбрать, нюансы комбинирования
Натяжной потолок позволяет реализовать практически любые задумки, если все хорошо подготовить. Нужно учесть следующее:
- Лучше всего использовать светодиодные точечные светильники, делать подсчеты именно под этот вариант. Диоды почти не греются при работе, не требуют большого пространства. Число светильников может быть и очень большим, но из-за малого потребления электричества проводка не будет перегружаться.
- Можно использовать как встроенные модели, так и накладные или полунакладные. Они дают блики на поверхности, что смотрится оригинально и служит украшением помещения.
Можно комбинировать встроенные модели с классической люстрой, которую вешают посередине. В этом случае, чтобы вычислить количество точечных светильников нужно отнять мощность люстры и учесть площадь, которую она эффективно освещает.
- Если будут использованы трековые системы или бра, их также стоит включать в расчеты, чтобы определить количество точечных элементов.
Натяжные потолки хорошо отражают свет.
При установке светильников на 12 или 24 В нужно устанавливать и преобразователи, под них нужно заранее выбрать место. Количество рассчитывать по общей мощности лампочек, всегда подбирать модель с запасом не менее 20%.
Монтаж светильников с преобразователем.
Расчет по ваттам
Как ни странно, многие до сих пор делают расчет уровня освещения для аквариумов, только исходя из мощности лампочек. И этот метод реально работает в опеределенных случаях.
При этом, все ориентируются на такой показатель как 0,5 Ватт на один литр.
Но это для медленного травника или небольшого количества растений внутри бака.
Для густозасаженного, форсированного с большим количеством длинностебельных растений потребуется уже 1Вт на литр.
Казалось бы, что может быть проще, берете и просто умножаете литраж аквариума на 0,5 или 1Вт. И вуаля – выбор освещения сделан.
Подобными советами пестрили книжки и учебники по аквариумистике в до интернетовскую эпоху. Сегодня это справедливо, если основным источником света являются простые лампочки накаливания или круглые люминесцентные Т5 и Т8.
К светодиодным моделям и лентам, которые тогда только-только входили в обиход, применять данный метод расчета нельзя.
Например, у вас могут быть две лампочки с одинаковыми по ваттам параметрами, но при этом одна будет люминесцентной, а другая светодиодной.
Как думаете, будут они работать с одинаковой интенсивностью и производительностью? А если сравнивать лампу накаливания и светодиодную? Тут разбежка будет еще более существенной.
Поэтому такой способ считается вполне рабочим, только для люминесцентных моделей и простых ламп накаливания.
