Монтаж электрощитка и автоматов своими руками: правила, советы по установке

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Как подключать фазовый и нулевой провод

Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.

Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.

Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.

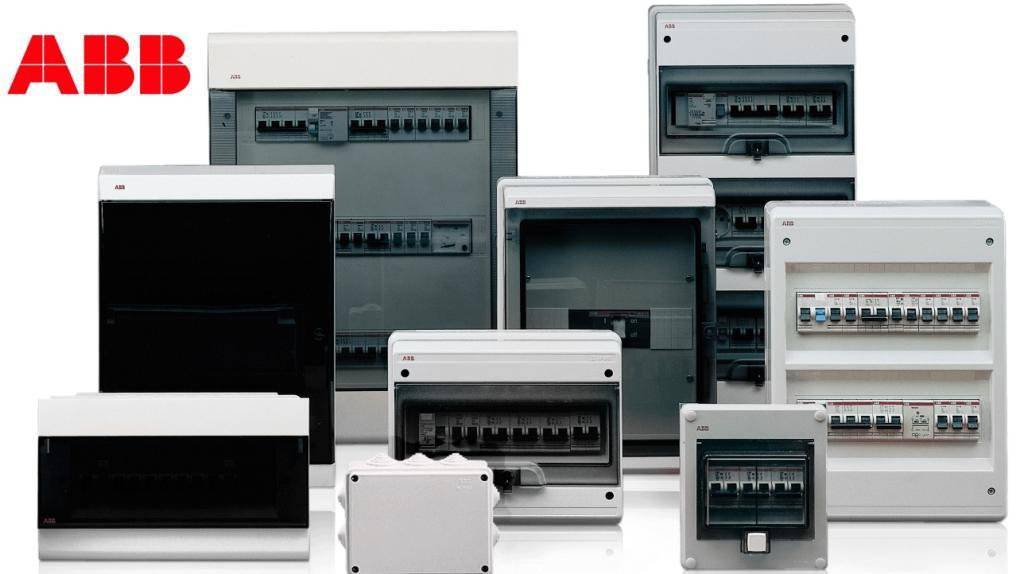

Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля. Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

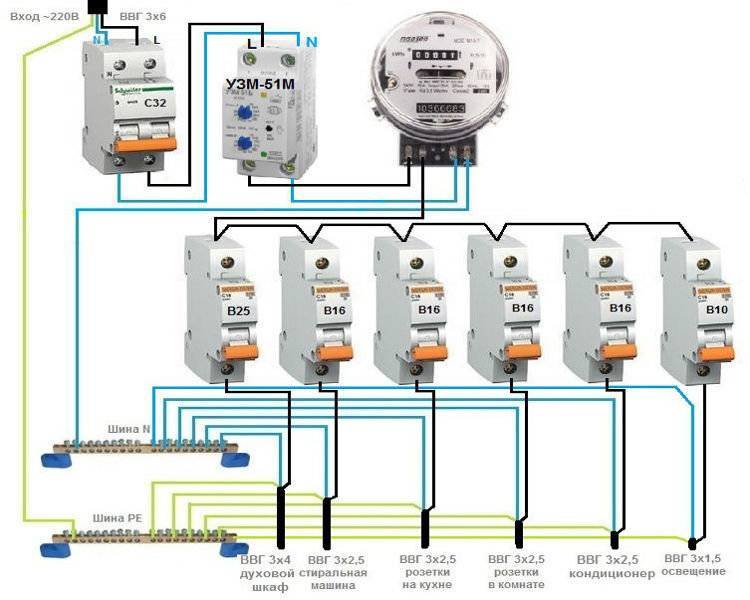

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:

Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
на крышке должен устанавливаться значок напряжения – 380В или 220В;
фаза должна быть подключена к неподвижному контакту;
материал изготовления – металл или пластик, покрытый негорючей краской;
на проводах сделать маркировку с обозначением приборов, которые подключены;
между автоматами установить перемычки из шиноприводов;
должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Электрический щит – для чего нужен в доме

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

Правильный выбор автоматов

В электро-щитке может быть установлено три вида электрических аппаратов:

Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
Края проводов зачищаются при помощи ножа или специального элемента.
Прикручивается DIN-планка (она крепится на саморезы).
Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке – дополнительно укреплять их не нужно.
Монтируется шина заземления и нулевая шина.
Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы – ничего не должно болтаться или гулять.
Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

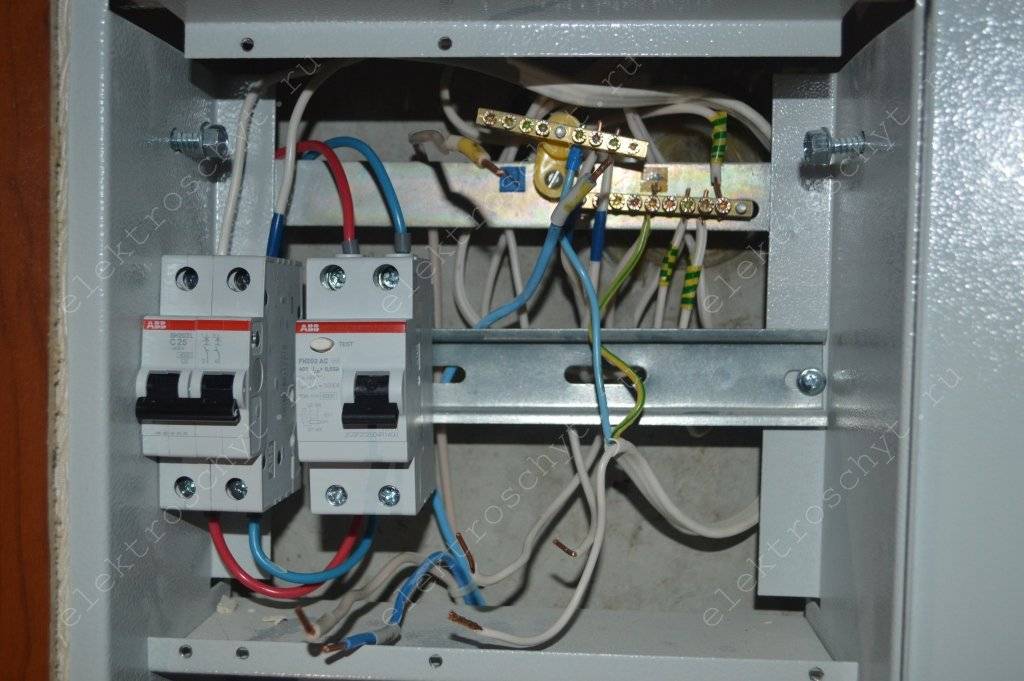

Грамотно собранный бокс

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

Монтажный нож.
Отвертки (крестовая и шлицевая).
Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

Фазный кабель – белый или коричневый.
Нулевой провод – черный, синий или голубой.
Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

Попадание изоляционного слоя под контактный зажим.
Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
Изгибы — под углом 90 градусов.
Жилы оголяются примерно на 10 миллиметров.
На гибкий провод обжимают наконечники.
Все соединения плотно протягиваются.
По неписаным правилам ввод подключается сверху, потребители снизу.
Не зачищенные области проводов не должны зажиматься в клеммниках.
Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Монтаж и сборка

Сборка внешней или внутренней конструкции принципиально между собой не отличается. Но во втором случае предварительно необходимо сделать нишу, к которой будут подходить проштробленные каналы для укладки электропровода. Любой электрошкаф состоит из нескольких частей, к которым относятся:

основание щитка;
место для укладки электрокабеля с его держателями;
стойки для крепления клеммных колодок;
дин-рейка.

В зависимости от модели может добавляться дверка, защитная накладка или замок.

Непосредственная установка заключается в монтировании короба на предназначенное для него место. Но перед этим в зависимости от стороны завода кабелей в щитке выламывается заглушка. В образовавшееся отверстие и заводятся электропровода. Бокс наружного исполнения вешается на предварительно установленный кронштейн. Существуют также модели, которые крепятся с помощью шурупов, для этого их прикручивают насквозь через заднюю панель в установленные дюбеля.

Сначала прикручивают дин-рейку и электросчётчик, если предусмотрена его установка. Затем устанавливаются шины заземления и зануления. На рейку одеваются автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы и другие средства защиты. Устанавливать их несложно благодаря специально подпружиненной защёлке, которая прочно прижимает электрофурнитуру к дин-рейке. Пока не затянут крепёжный винт, устанавливаемое устройство можно легко двигать в горизонтальном направлении.

Как только все нужные приборы будут размещены, переходят к подключению проводов. Чтобы эти действия выполнить без ошибок, удобно использовать заранее составленный план электропроводки. Рекомендуется при коммутировании соблюдать цвет проводов. Так, к нулевой шине подключается провод синего цвета, заземление выполняется зелёным, а в качестве фазового используется коричневый.

Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка». Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Правила и советы по монтажу электрощитка и автоматов
