Преимущества пенополистирола
Пенополистирол считается одним из лучших изоляционных материалов. Этот материал позволяет значительно сохранять тепло внутри помещения. Как показывает практика, стены жилого дома, возведённого с использованием пенополистирольных блоков, способствуют снижению расходов на отопление в холодное время года. Именно поэтому всё чаще при строительстве индивидуальных загородных домов используется этот строительный материал. Ещё одна особенность пенополистирола – высокая шумоизоляция.
Таблица характеристик пенополистирола
Это особенно актуально для крупных городов и домов, расположенных вблизи шумных трасс, когда хочется уединиться от суеты и многоголосья внешнего мира и отдохнуть со своей семьёй в тишине и покое.
Как сделать своими руками: пошаговая технология и все нюансы работы
Первый этап – это рытьё котлована или траншеи под периметр основания будущего здания. Затем выравнивается «горизонт» и отсыпается подушка. Подушку под фундамент лучше всего отсыпать гравием, а сверху выровнять мелким песком.
Исходя из проекта, определяемся с шириной фундамента. Она может быть различной в зависимости от многих факторов. В данном случае ширина бетонного основания может быть в пределах 300-600 мм. На дно котлована или в траншею укладываются листы пеноплэкса толщиной 50 мм. Они создадут хорошую теплоизоляцию для фундамента.

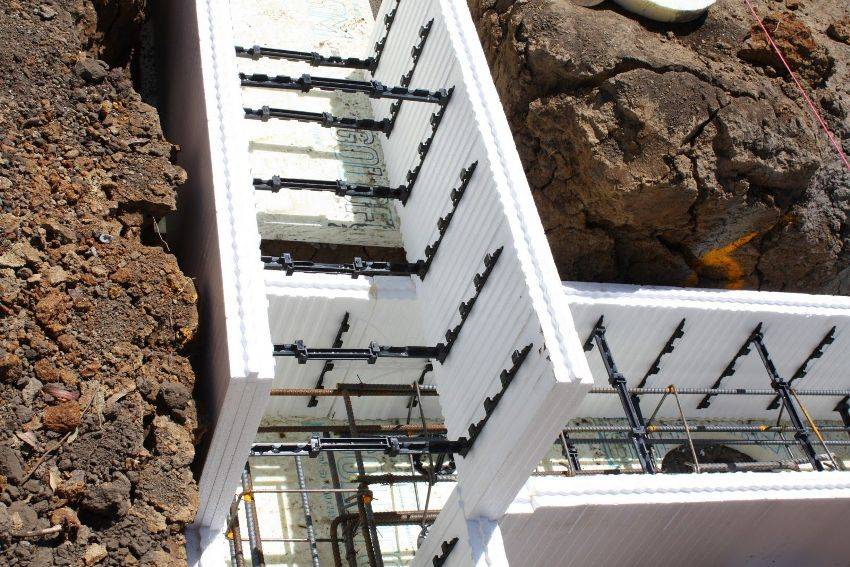

Затем начинаем сбор и формирование углов опалубки с помощью специальных шурупов. Внутренние и внешние стенки опалубки состоят из двух слоёв листовых ЭППС. Эти слои стыкуются с небольшим сдвигом, что исключает потерю бетона через щели.
Внешние и внутренние стенки несъёмной опалубки крепятся между собой специальными универсальными стяжками. Ими можно регулировать ширину фундамента, они же являются закладными и направляющими под арматурный каркас. Здесь продумано всё до мелочей и работать с таким конструктором – одно удовольствие.
Скрепив такими стяжками нижнюю часть, устанавливаются вентиляционные отдушины и нижний горизонтальный пояс арматуры. Кстати, в роли отдушин чаще всего применяют пластиковые канализационные трубы диаметром 110 мм. Они легко режутся обычной «болгаркой» и просты в установке.
Прутья арматуры надёжно защёлкиваются в фиксаторы, которые расположены на универсальной стяжке по внутреннему и внешнему краю. В роли арматуры можно применить стеклопластик или обычную классику – металл диаметром 6-18 мм. Конечно, первый вариант более предпочтителен, но практика показывает, что применяют чаще второй.
После этого в верхней части опалубки монтируются универсальные стяжки, скрепляются листы пенополистирола и укладывается верхний пояс горизонтальной арматуры. Завершающим этапом будет установка вертикальных элементов арматурного каркаса. Места стыковки связываются мягкой вязальной проволокой. Всё – арматурный каркас и несъёмная опалубка готовы.
Теперь можно смело заказывать «миксер» или доставать свою бетономешалку (конечно, если имеется). После заливки бетона следует поработать вибратором, выгнав при этом случайно образовавшиеся воздушные пробки. Если такового нет, пользуемся простым дедовским способом – «протыкаем» ещё жидкий раствор палкой.
Сверху, на застывший бетон, укладывается слой гидроизоляции. А вокруг периметра здания делается мягкая отмостка, утеплённая пеноплексом. Таким образом, у нас получается весьма энергоэффективный фундамент, который будет сохранять тепло в здании на протяжении круглого года.
Опалубка для монолитного фундамента: этапы самостоятельной установки
После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.
Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.
Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона
Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров
Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго
Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.
Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.
Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.
Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции

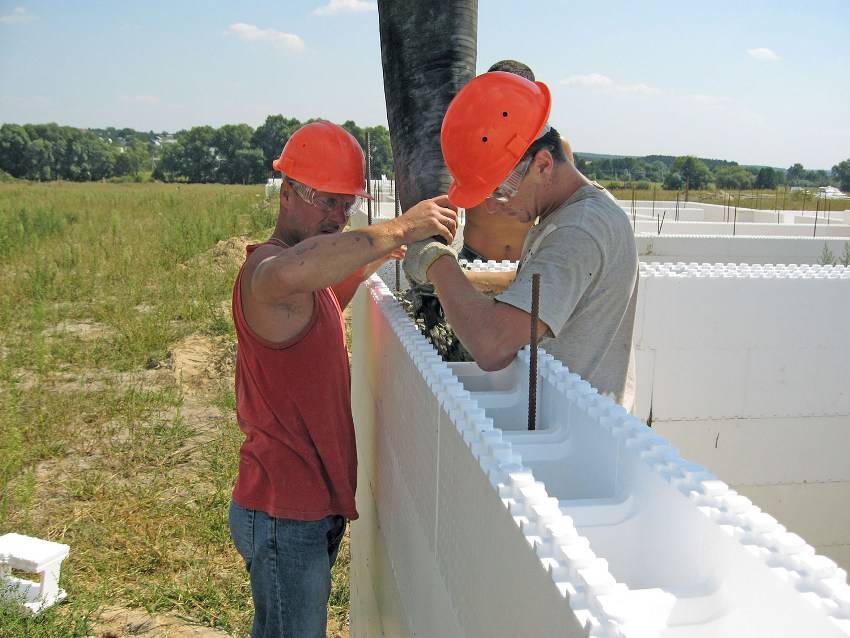

Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.
Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок
Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор
В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.
Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно
Инструкция по монтажу несъемной опалубки из готовых блоков
Технологию устройства фундамента из готовых пустотелых блоков рассмотрим на примере лёгких бетонных изделий. В отличие от ж/б блоков для многоэтажек эти «кирпичики» можно устанавливать руками без крана и манипулятора.
Подготовьте подушку под блочный фундамент, засыпав и утрамбовав слои песка и мелкого щебня. Поверх подушки следует залить тонкую стяжку, чтобы упростить дальнейшую укладку блоков, а также избежать утечки бетона при заливке фундамента.
Натяните вдоль траншеи нитку и уложите на подушку первый слой блоков, стараясь не отклоняться от этой направляющей. Монтировать нужно так, чтобы зазор между элементами оказался минимальным. Если на протяжении траншеи зазор значительно увеличивается, причина может крыться в неровности подушки. В таком случае ряд нужно разобрать и сделать более ровное основание.
Соединения между стенами должны обеспечиваться специальными блоками немного большей длины. Если таковых нет, в универсальных блоках следует сделать углубление, как на картинке. Это обеспечит надёжное сцепление перпендикулярных лент фундамента.
Уложите в прорези блоков металлическую либо стеклопластиковую арматуру. Для малоэтажного строительства достаточно двух параллельных прутьев, но при необходимости можно расположить и три.
В местах стыка стен прутья должны перехлёстываться так, чтобы длина свободного конца составляла не менее 2 см.
Когда длины прута оказывается недостаточно, его можно нарастить, подвязав новый прут специальной тонкой проволокой. Желательно сделать 2–3 перевязки на разных участках перехлёста.
Установите второй ряд бетонных блоков точно поверх первого. Не допускайте даже небольших отклонений, при необходимости подравнивайте положение блока киянкой.
Залейте подготовленную опалубку жидким цементно-песчаным раствором так, чтобы уровень бетона не доходил до пазов для арматуры.
Пока бетон не начал сохнуть, постарайтесь выгнать излишки воздуха, протыкая пространство внутри опалубки арматурным прутом движениями сверху вниз. После этого поставьте арматуру вертикально, особенно тщательно укрепив внешние углы и стыки стен.
После подсыхания бетона приступайте к наращиванию фундамента. Установите и перевяжите арматуру, смонтируйте два новых ряда блоков и залейте опалубку бетоном. Продолжайте так, пока фундамент не достигнет нужной вам высоты.
Последний ряд блоков фундамента заливается до образования ровной горизонтальной поверхности. Пока бетон не высох его можно подровнять небольшой доской или длинной гладилкой для штукатурки.
Фундамент из бетонных пустотелых блоков для частного дома по описанной технологии монтируется двумя работниками за 2–3 дня с учётом времени на схватывание бетона первых слоёв.
Сравнение затрат на создание фундамента из полно- и пустотелых ж/б блоков и монолитного с временной опалубкой
Сравнение показывает, что фундамент из пустотелых бетонных блоков обходится на 18% дешевле чем из полнотелых и на 36% дешевле, чем ленточный монолит, залитый с помощью временной деревянной опалубки. Это достигается за счёт экономии на количестве арматуры, уменьшения трудозатрах, количества бетона и т. д. Но сооружать стены из ж/б блоков получится слишком затратно (по сравнению с пенополиуретаном, арболитом), лучше использовать её только для фундамента.
Отличительные свойства несъемной опалубки

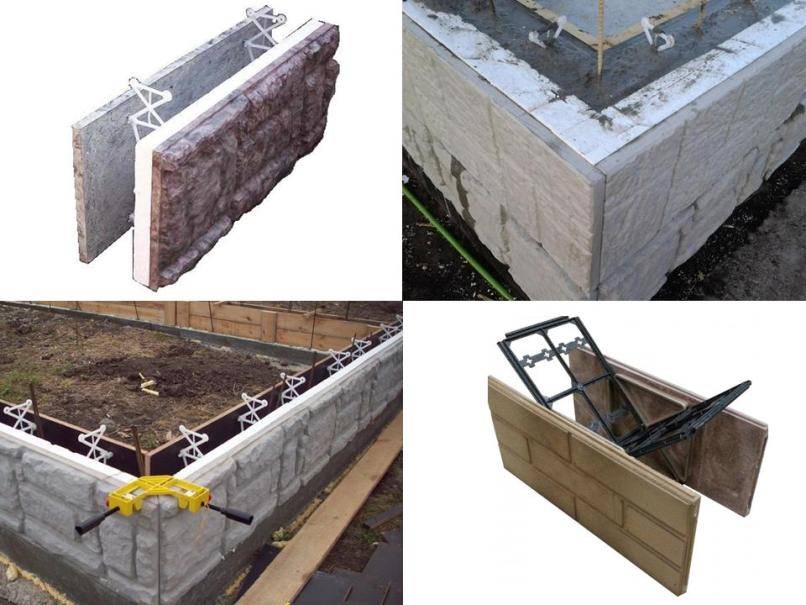

Несъемная опалубка представляет собой изготовленную из легких панелей коробчатую форму, которая после отверждения залитой в нее бетонной смеси оставляется как постоянная часть изготовленной конструкции.
Отличительным свойством такой опалубки является то, что помимо процесса формирования бетонной отливки необходимой формы, она способна утеплять построенное здание, служить гидроизоляционной прослойкой, использоваться для внешней декоративной отделки и нести ряд других функций.
Использование несъемной опалубки облегчает и ускоряет выполнение строительных работ. В отличие от метода заливки ленточного фундамента без применения опалубки, она способствует снижению общего веса сооружения.
Плюсы несъемной опалубки
При выборе в пользу системы несъемного типа, важно взвесить особенности конструкций.
Изначально рассмотрим плюсы несъемной опалубки:
- Прочность. Монолитная конструкция отличается высочайшей прочностью. Опалубочная конструкция, которая остается частью сооружения, выступает в качестве дополнительного каркаса, который служит дополнительным усилением будущей постройки.
- Монолитные стены оказывают меньшее давление на основание, поэтому при разработке проектов домов с применением несъемных опалубочных систем, возможен прочет вариантов с увеличением этажности сооружения.
- Тепло- и звукоизоляция. Жилые помещения чаще всего утепляются при помощи вспененного полистирола. Это современный стройматериал, который отлично гасит звуки. Подобные опалубочные системы – это одновременные работы не только по строительству фундаментов и перекрытий, но и по звукоизоляции, а также утеплению.
- Минимальные сроки строительства. С такими конструкциями Вы экономите время на строительстве. В такой ситуации Вы можете отказаться от аренды дорогой специальной техники. Также Вам не потребуется большая бригада рабочих. Заливка происходит быстро. Вам не нужно дополнительно платить работникам за время, на протяжении которого они будут находиться на площадке.
- Экономия пространства. Даже если речь идет о частных домах, которые конструируются с учетом личных проектов, свободного места всегда не хватает. Монолитная стена тоньше кирпичной, однако, она выступает в качестве надежной защиты от холода, при этом достигается экономия свободного пространства.
- Долговечность. Тщательно придерживаясь технологии, стены, которые создаются при помощи блоков из пенополистирола и бетона, имеют срок службы более 100 лет.
- Отделка. При помощи несъемной опалубки создается равная поверхность стен. Стеновые перекрытия не нуждаются в дополнительном выравнивании основания, проведении финишной отделки, как внутри, так и снаружи.
После анализа отзывов владельцев домов, которые возводились при помощи опалубочной системы несъемного типа, можно выделить много достоинств:
- Стоимость возведения каркаса является невысокой, при этом работы проводятся гораздо быстрее, чем в случае с классическими конструкциями.
- Технология применяется даже при низких температурах.
- Не нужно создавать сверхпрочный фундамент, так как давление на него снижается.
- Не нужно применять мощную спецтехнику и краны.
- Для заливки смеси можно использовать бетононасос с невысоким давлением. Также возможно применение специальной воронки (ручной способ).
- Несъемная опалубка позволяет возводить постройки любой формы. Каркас собирается очень просто, блоки можно пилить, крепить как конструктор «Lego».
- Долговечность постройки возведенной с учетом данной технологии.
- Прочные стены (при том что их меньшая толщина является сравнимой со стеновыми перекрытиями из кирпича).
- Не нужно проводить утепление, а также звукоизоляцию стен. Исключение – здания, которые располагаются в холодном климате.
- Снижение расходов на отопление.
- Большой выбор элементов опалубочных систем из пенополистирола.
Разнообразие материалов
Опалубку для фундамента можно возводить из различных материалов, выбор которых зависит от сложности проекта и форм основания. Обычно для изготовления щитов конструкции применяют дерево, металл, железобетонные, резину, армоцемент и пластмассу. Остальные же элементы устройства представленные в виде ребер жесткости, замков, соединительных и крепежных деталей делают, как правило, из металла или высококачественного пластика.
Самым распространенным материалом для щитов опалубки являются доски, если же конструкция мелкощитовая, то ее можно собрать из водостойкой фанеры. Это будет дешево, но чтобы листы фанеры не написали от контакта с раствором их необходимо дополнительно пропитывать специальной смолой. Опалубка из фанеры позволяет придать бетонной поверхности идеальную гладкость, но она во многом уступает пластику и ее можно использовать только олин раз. Деревянная же конструкция собирается из массива влажностью не более 25%, при этом отдается предпочтение хвойным породам дерева.
Для создания конструкции желательно выбирать плиты толщиной не менее 18 мм. Кроме того, данный материал сможет прослужить в дальнейшем в качестве чернового пола. Для этого при закладке фундамента щиты обматывают пленкой, после разборки они получаются чистыми и пригодными для напольного покрытия.
В том случае, если необходимо воплотить в реальность проект объемного монолитного строительства, то для установки фундамента лучшим вариантом станет металлическая опалубка. Ее изготавливают из листов стали толщиной 2 мм и прокатных профилей. При этом размер ячеек в металлическом каркасе не должен превышать 5 × 5 мм. Главным плюсом металлического устройства является его простота монтажа, долговечность и возможность получать качественную бетонированную поверхность. Минус таких опалубок – высокая стоимость.
В гидротехнических строительстве, где требуется закладка крупных инженерных фундаментов используют железобетонные конструкции. Чтобы бетонная заливка не прикасалась к щитам, их поверхность покрывают специальной смазкой и осуществляют монтаж арматуры. Такая опалубка дает возможность закладывать прочный фундамент, но ее сборка обходится дорого.
Ее выполняют из плотной ткани, подойдет для этих целей и пленка. Путем нагревания воздуха в оболочке материал приобретает нужную форму и крепится к конструкции с помощью джутовой ткани, которая служит арматурой между раствором и устройством. Затем заливается определенная толщина раствора. Подобная опалубка стоит недорого и не имеет недостатков.
Не менее популярна у мастеров и пластиковая конструкция. Она нашла применение при закладке как бетонных, так и пенобетонных фундаментов, которые используются для возведения монолитных зданий различной конфигурации и назначения. При этом щиты могут собираться и из пластмассы, и из полистирола. Блоки размером 60 × 30 см крепятся между собой при помощи доборных элементов в виде швеллеров, уголков и соединительных ключей. Благодаря свойствам материала, опалубка изготавливается быстро, а поверхность основания получается гладкой, не требует отделки, единственное, что такие щиты не выдерживает большой вес бетонна.
Помимо вышеперечисленных вариантов, опалубку можно также собирать из профлиста и плоского шифера. Листы материала в данном случае лучше всего выбирать толщиной от 15 до 20 мм и выполнять армирование проволочной сеткой. Такие конструкции характеризуются высокой стоимостью и недостаточной эффективностью, но быстро собираются. При этом шиферная опалубка обладает высокой влагостойкостью, не боится температурных перепадов и имеет отличную шумоизоляцию. Что же касается минусов, то шифер много весит и ему свойственна низкая прочность.
Она выполняет роль изоляции и облицовки, проста в изготовлении, но рассчитана на закладку небольших фундаментов. Кроме этого, пенопласт обладает низким коэффициентом теплопроводности, поэтому при строительстве фундамента отпадает потребность в укладке теплоизоляции. Так как блоки пенопласта характеризуются ячеистым строением, то материал отличается также хорошей гидроизоляцией.
Чтобы изготовить опалубку из пенопласта, берут пары плит, скрепляют их между собой металлическими распорками и полученный щит устанавливают в траншею. В некоторых случаях плиты могут выкладывать в виде волн, выступов или поперечных рядов. При помощи пенопласта можно заложить фундамент любого вида: от ленточного до свайно-ростверкового.
Характеристики материала:
Начнем с разбора материала, что это такое и какие свойства имеет. Представляет из себя прямоугольные блоки разной длины, ширины и толщины стенок. Блоки имеют отличное пазовое соединение, что упрощает их монтаж, улучшает качество возводимого фундамента. Для повышения жесткости всей конструкции внутри блока размещены перемычки с металлической сердцевиной либо из цельного металла.
В таблице можно посмотреть основные характеристики блоков Физические характеристики пенополистирольных блоков
| Плотность (средний показатель) | 35 кг/м3 |
| Прочность | 0,14 Мпа |
| Предел на изгиб | 0,20 Мпа |
| Теплопроводность | 0,038 Вт/(м*К) |
| Теплопотери | больше 3,5 кв.мК /Вт |
| Шумоизоляция | более 53 Дб |
| Влажность | не более 12% |
| Водонепроницаемость по объему | не более 2% |
| Самостоятельное горение | меньше 4 сек. |
| Сорбционное увлажение | не более 10% |
Крепление несъёмной опалубки из ПЕНОПЛЭКС®
Для этой цели служит универсальная стяжка, к которой можно присоединить удлиняющий элемент, способный увеличить толщину возводимой бетонной конструкции до 40 см.
Универсальная стяжка для крепления несъёмной опалубки ПЕНОПЛЭКС в собранном виде
Удлиняющий элемент и два фиксатора арматуры для крепления несъёмной опалубки ПЕНОПЛЭКС
Универсальная стяжка упрощает и делает удобным монтаж, позволяя закрепить арматуру прямо на стяжки.
Фрагмент собранной несъёмной опалубки из плит ПЕНОПЛЭКС с креплением универсальной стяжкой
Производитель теплоизоляционных плит ПЕНОПЛЭКС ООО «ПЕНОПЛЭКС СПб» имеет большой опыт применения технологии несъёмной опалубки в частном домостроении. Специалисты компании готовы консультировать заказчиков и осуществлять шеф-монтаж. В помощь желающим воспользоваться достижениями компании в области применения данной технологии ООО «ПЕНОПЛЭКС СПб» разработало «Технологическую карту на устройство ленточных монолитных фундаментов по технологии несъёмной опалубки с применением плит ПЕНОПЛЭКС и универсальных полимерных стяжек». В документе подробно изложена процедура организации и технология монтажных работ, отражены вопросы техники безопасности, контроля качества работ, приведён список необходимой нормативной документации.
Упрощённо и наглядно процесс возведения несъёмной опалубки с применением плит ПЕНОПЛЭКС представлен на видео:
