Огнестойкий гипсокартон: понятие, когда применяется противопожарный материал, известные производители, правила монтажа

Размеры и формы листов

Негорючий гипсокартон может иметь существенно отличающиеся габариты. Так, ширина ГКЛО обычно равна 600 мм, длина варьируется от 2000 мм до 4000 мм, толщина представлена тремя значениями: 12,5 мм; 14 мм; 16 мм.

Ширина ГКЛВО значительно больше, составляет 1200 мм. Остальные параметры комплексно защищенных листов равны размерам ГКЛО-продукции.

Гипсокартон классифицируют по форме ограничивающих кромок:

продукция с прямыми кромками, обозначаемая как ПК, предназначена для установки без заделки стыков. Монтаж осуществляется насухо;
разновидность с кромкой уменьшенной толщины (УК) подразумевает возможность укладки армирующей ленты по краям, необходимость последующей заделки швов;
кромка может иметь полукруглую форму. Такие листы (ПЛК) устанавливают без армирования лентой стыков. Швы заделывают шпаклевками;
универсальными возможностями обладает гипсокартонная продукция с полукруглой кромкой, уменьшенной к краям по толщине, на лицевой стороне (ПЛУК). Листы можно устанавливать как с армированием стыков, так и без такового;
отделочный гипсокартон с закруглениями краев на лицевой и тыльной сторонах (ЗК) подлежит обязательному оштукатуриванию.

Приобретая огнеупорную продукцию, следует обратить внимание на размеры, чтобы сделать правильный расчет количества листов гипсокартона. Сразу же нужно выбрать смеси для отделки кромок

Горит ли гипсокартон?

Для ответа на этот вопрос необходимо проанализировать состав стандартных листов ГКЛ:

Основа – прессованный гипс с минеральными или полимерными добавками, отвечающими за определенные качества. Эта прослойка не будет гореть даже при постоянном пламени, но температурное воздействие нарушает структуру плиты, что приводит к потере прочности.
Внешний слой обеих сторон – картон. Материал не относится к жаростойким, поэтому может загореться. Но прессовка с основанием выполнена очень плотно, покрытие буквально проникает в структуру гипса. Поэтому при условии постоянного воздействия огня облицовочный слой чаще всего не горит, а только обугливается.

Двуводный гипс. В отличие от обычной разновидности, к нему дополнительно примешивается небольшой процент глины, что заметно повышает стабильность.
Филаментные стеклонити. Отвечают за армирование, длина варьируется от 3 до 30 мм. Благодаря наличию такой составляющей степень устойчивости к воздействию открытого пламени значительно повышается.
Специальные усиливающие добавки. Играют роль модификаторов и огнеупорных стабилизаторов. Также в качестве дополнительных веществ используются кристаллогидраты, способствующие сохранению структуры за счет выделения воды в особом виде.

Ширина – 1200 мм.
Длина – от 2 до 4 м, самое распространенное значение – 2500 мм.
Толщина – 9,5 и 12,5 мм. В зависимости от производителя, может варьироваться до 16 мм.
При габаритах 120 х 250 х 12,5 вес листа составит около 30 кг.

Класс горючести – Г1. Материал полностью защищен от распространения огня.
Токсичность – Т1. Изделия этой группы не представляют угрозы для здоровья человека и домашних животных.
Распространение дыма – Д1. Отсутствует завеса, затрудняющая дыхание.
Воспламеняемость – В3 (менее 20 кВт/м2).
Плотность – от 850 кг/м3.
Теплопроводность – 0,22 Вт/(м·К).
Экологичность. В составе изделий нет веществ, которые могут способствовать развитию аллергии или каких-либо заболеваний.

Создание коробов для прокладки воздуховодов от нагревательного оборудования. Обшивка обычной разновидностью будет недолговечной.
Отделка помещений, имеющих повышенную предрасположенность к возникновению пламени. Чаще всего это бытовые или технические объекты, где размещаются электрические устройства.
Термостойкий гипсокартон подходит для камина и домашних печей. Учитывается, что облицовке подвергаются только участки, которые не испытывают постоянного температурного воздействия.
Обшивка деревянных конструкций, в том числе мансардных помещений в случае наличия необработанных перекрытий.
Возведение перегородок, внутри которых будут располагаться провода и электронные системы.

Структура гипсокартонных листов

Гипсокартон представляет собой многослойный лист, у которого центральное полотно сделано из гипса со стекловолоконной арматурой. Наружные покрытия с обеих сторон изготовлены из технических видов картона. В центральную сердцевину добавляют компоненты, улучающие прочностные качества.

Картонные лицевые слои имеют поверхность, на которой хорошо крепится штукатурка, шпатлевка, все виды красок, любые обои, разнообразная плитка.

Гипсокартон сочетает в себе гибкость, прочность, звуко- и теплоизолирующие способности. Он не содержит вредных веществ, экологически и гигиенически безопасен. Уникальность материала дополняется способностью регулировать микроклимат, отдавая либо поглощая лишнюю влагу воздуха помещений.

Гипсокартонные листы выпускаются в нескольких видах. Существует обычный (ГКЛ), огнестойкий (ГКЛО), влагостойкий (ГКЛВ), гипсокартонные листы, совмещающие устойчивость к действию как огня, так и воды (ГКЛВО).

Огнеупорные свойства материал получает вследствие специальных технологических приемов. Термостойкая продукция отличается характерным цветом: ГКЛО имеет розовую окраску, ГКЛВО зеленую. Маркировочная полоска в обоих случаях покрашена в красный цвет.

Особенности монтажа

Принципиальных отличий от технологии установки стандартных гипсокартонных плит не имеется, однако сама процедура несколько усложнена повышенной жесткостью покрытия. Для монтажа применяется упрочненный профиль направляющего типа, способный выдерживать более высокие нагрузки по сравнению со стандартным гипсокартоном.

Этапы выполнения работ:

Подготовка несущих элементов. Проводится зачистка перекрытия и удаление старой отделки, нанесение грунтовки. При необходимости выравнивается стеновая поверхность. Специалисты советуют дополнительно покрыть основание огнестойкими составами, позволяющими обеспечить защиту жилья от возникновения пожара.
Разметка области для крепления картона. Монтаж профиля необходимо проводить на расстоянии около 100 мм от потолка и до 50 мм от пола (в зависимости от типа каркаса). Крепление профиля осуществляется удлиненными дюбелями.
Монтаж жароупорного гипсокартона. Выполняется с помощью специальных несущих элементов. Расстояние между саморезами – 20 см.

Монтаж ГКЛО

Потолок из пожаростойкого ГКЛ ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Этапы и особенности ремонта квартир в новостройках с нуля

Огнестойкий гипсокартон – что это такое, плюсы, минусы, сфера применения

Огнестойкий гипсокартон представляет собой лист слоеного материала – гипсовой плиты, покрытой в картонную оболочку. При этом внутренняя часть помимо гипса включает глину, воду и стекловолокно, а внешний – специальную пропитку из антипиренов. Снаружи материал имеет характерную красную расцветку.

В отличие от стандартного ГКЛ противопожарный гипсокартон горит достаточно медленно или вовсе не поддерживает горения – в зависимости от условия распространения пожара. Период прямого удержания пламени составляет от 20 до 60 минут и обуславливается следующими факторами:

Максимально уплотненное соединение картона и гипсового наполнителя.
Антивоспламеняющаяся пропитка.
Укрепляющая структура из стекловолоконных нитей длиной до 30мм, препятствующая разрушению под действием нагрева.
Входящая в состав шамотная глина. Под действием высокой температура она спекается и, упрочняя плиту, не дает ей рассыпаться.
Наличие в составе кристаллогидратов. При нагреве они выделяют воду. В результате материал сыреет и тушит сам себя.

Структура огнестойкого гипсокартона Источник pozharanet.com Все это дает возможность если не сдержать распространение огня, то по крайней мере замедлить его распространения до прибытия профессиональной противопожарной помощи.

Плюсы и минусы

Главные достоинства огнеупорного ГКЛ:

Экологичность, чистота, безопасность. Можно применять в любом помещении.
Высокая стойкость к распространению огня – до 60 мин.
Повышенная влагостойкость – можно монтировать в помещениях с высокой степенью влажности воздуха.
Хорошая шумо- и теплоизоляция за счет входящего в состав глиняного компонента.
Срок службы не менее 5 лет.
Удобная обработка и монтаж.
Универсальность в отделке – подходит для штукатурки, покраски, побелки, наклейки обоев и плитки.
Сохранение микроклимата помещения.
Приемлемая стоимость.

Однако, несмотря на хорошую огнестойкость, жаростойкий гипсокартон создает ряд трудностей в монтаже и применении – необходимо использовать специальные инструменты для резки, большая плотность и вес, необходимость упрочнения при нагрузках, кроме того, ГКЛО не настолько водостоек, как ГКЛВ или ГКЛВО.

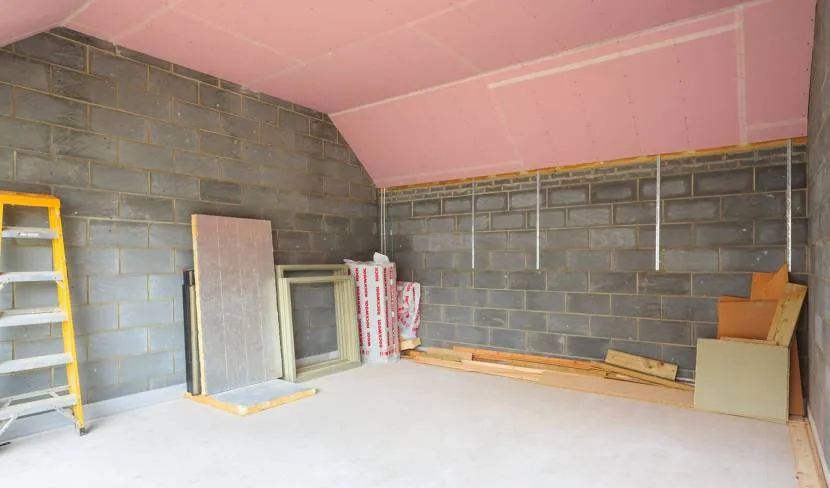

Обшивка помещения из газоблоков противопожарным гипсокартоном Источник pozharanet.com

Сфера применения

Жаропрочный ГКЛ обладает широкой сферой применения:

Отделка капитальных стен и несущих конструкций.
Обшивка деревянных поверхностей для профилактики возгорания.
Изготовление огнезащитных коробов для прокладки коммуникаций.
Строительство межкомнатных перегородок.
Создание навесных потолков.
Утепление дымоходов.
Отделка печей, каминов.

Устойчивость к огню

Предел огнестойкости ГКЛ В соответствии со строительными ГОСТами огнестойкость ГКЛ помечают латинскими буквами и цифрами. Последние знаки свидетельствуют о степени огнестойкости гипсокартона – показывают временной промежуток в минутах, в течение которого панели не разрушаются при действии открытого огня.

Буквы означают состояние плиты по устойчивости к огню:

Е — потеря целостности – появление трещин и дыр, через которые дым и пламя проникают в комнату без возгорания;
I — потеря теплоизоляционной защиты ограждением из-за действия огня;
R — утрата несущей способности, деформация, разрушение.

Валера

Голос строительного гуру

Задать вопрос

Например, обозначение ГКЛО с пределом огнеупорности ЕI 50 говорит о том, что через 50 минут в гипсокартонной перегородке со стороны огня появятся дыры, и она перестанет предохранять помещение от открытого пламени.

Как реагирует ГКЛО на огонь

Огнестойкий гипсокартон выдерживает прямое воздействие открытого огня на протяжении определенного времени. Преодолев установленный временной предел материал разрушается.

Загибание листа

В конструкцию ГКЛО вставлен сердечник в виде армирующих стекловолокон. Они усилены глиной, на 20% состоящей из воды в кристаллизованной форме. Поэтому у гипсокартона отличный предел стойкости, он сопротивляется горению на протяжении длительного времени. При этом сохраняется прочность изделия.

Предел стойкости гипсокартонных листов для строительства конструкций в помещении исчисляется минутами.

За этот срок материал сохраняет:

Несущие способности;
Целостность;
Теплоизоляционные свойства.

Предел составляет 25 минут. Только после этого начнется разрушение, которое станет полноценным после 50 минут прямого воздействия огня.

Огнестойкий гипсокартон: пожароопасность, характеристики и отличия от других видов

Гипсокартон пожаростойкий представляет собой блоки из двух листов картона и негорючей внутренней прослойки из гипса в сочетании с армирующим стекловолокном. Картонные листы пропитываются специальным противопожарным составом — антипиреном.

Гипсокартон противопожарный бывает толщиной 12,5 и 15 мм. Чаще для всех видов гипсокартона ширина соответствует 1200 мм, длина составляет 2000, 2500, 3000 мм, редко встречаются разновидности с другими характеристиками. Весит одно изделие со стандартными размерами 2500х1200х12,5 около 25 кг. Плотность огнестойкой продукции составляет 850 кг/м3, ГКЛ имеют меньшую плотность — 800 кг/м3. ГКЛО иногда включает несколько пропитанных блоков, что увеличивает прочность изделия и выдерживает большее сопротивление огню.

Гипсокартон часто используют для отделки внутренних помещений. Различают конструкции четырёх видов: обычный блок, влагостойкий, огнеупорный и влагостойкий с повышенными характеристиками огнестойкости. Гипсокартон имеет форму прямоугольника. Маркировка ставится на ребре изделия.

Виды гипсокартона:

Наименование	Расцветка	Цвет маркировки	Разновидность	Применение
ГКЛ	серый	синий	Обычный гипсокартон, сухая штукатурка	Для внутренней облицовки стен и потолков с нормальным микроклиматом
ГКЛВ	зелёный	синий	влагостойкий	Влажность, плесень, грибки
ГКЛО	розовый или серый	красный	огнестойкий	Повышенная опасность пожара
ГКЛВО	зелёный	красный	повышенной огнестойкости и влагостойкости	Влажность с повышенной пожарной опасностью

Горит ли гипсокартон?

ГКЛО, в отличие от обычных и влагостойких плит, обладает большой сопротивляемостью огню. Не имеет значения, какую температуру выдерживает гипсокартон. При возникновении пожара разрушение облицовочной поверхности наступает позднее на 25 минут при любой температуре воздействия, чем в помещениях с горючим покрытием. Позднее разрушается картонный слой с пропиткой, гипсовая начинка не горит, начинает разрушаться после 45 минут с начала пожара. В середине между листами содержится около 20% кристаллизованной воды, при нагревании кристаллы разрушаются, и вода нейтрализует огонь.

Пожарные используют дополнительное время для прибытия и подготовки к тушению пожара.

Горюч ли гипсокартон других видов? Внутренняя гипсовая сердцевина всех сортов не поддаётся горению, как и пропитанные листы картона, поэтому гипсокартон не может гореть, а только обугливается.

Коротко о главном

Огнестойкий гипсокартон в основе содержит модифицированный глиной и стекловолокнами гипс, снаружи покрыт пропитанным антипиренами картоном. Благодаря такой структуре материал способен без разрушения сдерживать огонь от 20 мин до 1 часа. Основные его преимущества:

Противопожарность.
Безвредность.
Влагостойкость.
Звуко- и теплоизоляция.
Долговечность.
Универсальность.
Дешевизна.
Способность поддержания микроклимата.

Минусы выражаются в специфике обработки материала и недостаточной прочности. ГКЛО широко применяется для противопожарной отделки, утепления, шумо-, теплоизоляции. Среди его разновидностей выделяются просто огнестойкий и огне-влагостойкий

При выборе необходимо обращать внимание на технические характеристики, внешний вид, маркировки и условия хранения до покупки. Монтаж огнестойких гипсокартонных плит выполняется по стандартной каркасной технологии, но с соблюдением рекомендаций, касающихся специфики материала

Оценок 0

Характеристики

Главная особенность это выдерживать воздействие огня и высоких температур в течение определенного отрезка времени. Для сравнения, стеновой гипсокартонный лист способен «игнорировать» пламя на протяжении 20 минут, после чего разрушается структура листа. Высокие температуры также не добавляют прочность, постепенно снижая все свойства. Огнестойкий лист материала имеет предел огнестойкости в течение 40–45 минут, структура материала из-за своих особенностей не повреждается. И также не повреждается такой гипсокартон под воздействием высокой температуры.Так выглядят листы огнестойкого гипсокартона Эти характеристики достигаются за счет особой добавки в гипс, которая наполняет лист. Армирующее волокно удерживает наполнитель огнестойкого материала даже при достижении предела стойкости и разрушении внешней картонной оболочки. Негорючие листы в составе имеют 20% воды, что препятствует его возгоранию, тлению и разрушению под пламенем.

Чтобы отличить огнестойкие образцы от стеновых и влагостойких аналогов, нужно знать некоторые технические характеристики. Описание следующее.

маркировка на листе: красный или розовый внешний картон (стеновой – белый/серый, влагостойкий – зеленый);
размеры ГКЛО: длина 2500 мм, ширина 1250 мм;
толщина только 12,5 мм, огнестойкий лист не может иметь другие размеры и толщину;
вес приблизительно 25 кг;
наполнитель гипс+армирующее волокно длиной 3 – 30 мм.

С этими характеристиками такой гипсокартон способен «дышать» и является экологически безопасным.
