Расчет мощности кондиционера

Маркировка от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности). Производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Основные определения и требования

Под определением серверной понимают помещения, в которых могут располагаться:

• мощные серверные станции,
• блоки хранения баз данных,
• основные телекоммуникационные устройства,
• распределительные пункты,
• различное пассивное оборудование, такое как кросс-блоки, патч-панели, распределительные шкафы.

Стандартного определения для серверной не существует, как и четкого понятия температурных режимов, поэтому при расчетах необходимого руководствоваться значениями, которые указываются в паспортных данных от производителя оборудования.

Единственное официально существующее на сегодняшний день руководство – это «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин», которое приводит лишь общие значения температуры и влажности для помещений, где установлено высокотехнологичное серверное оборудование.

Так, согласно данным, которые приводятся в данном руководстве СН 512-78, устанавливаются основные температурные режимы, а также влажность и скорость движения воздуха в помещениях с вычислительным и коммуникационным оборудованием. Таким образом, допускается, чтобы:

• в холодное время года температура в помещении должна быть от 18 до 25⁰C, влажность не более 75% при скорости движения воздух не больше 0,3 м/сек;
• в теплое время года значение температуры воздуха в помещении не должно превышать +28⁰C при влажности от 50 до 70% со скоростью передвижения воздушных масс не более 0,5 м/сек.

Мощность потребления и холодопроизводительность

возможные теплопритоки

Мощность потребления – расход электричества в единицу времени (тоже в кВт). Потребляемая энергия тратится на вывод некоторого количества тепла из помещения наружу. Величина холодопроизводительности обычно выше в несколько раз мощности потребления именно потому, что тепло не поглощается прибором, а удаляется на улицу.

Через суммарное соотношение этих двух величин можно судить об энергоэффективности (EER) кондиционера, то есть о его экономичности в плане потребления энергии. Производители выделяют семь классов энергоэффективности, среди которых самым выгодным оборудованием считают приборы, соответствующие классу A. Они меньше всего затрачивают энергии на свою работу. Важным показателем в данном случае станет потребление за год.

Как уже упоминалось, эта величина имеет два обозначения: БТЕ (BTU) и кВт. Первая является британской тепловой единицей, соответствующей 0,293 ватта. В маркировке разные торговые марки по-разному обозначают эту характеристику. Обычно номинальные значения мощности в БТЕ кратны 1000. Если в коде маркировки или в технической документации встречаются цифры 7 (07), 9 (09), 12, 18 и так далее, то это и есть значения номинальной мощности, где 7=7000 БТЕ, 9=9000 БТЕ и далее по списку. Специалисты, соответственно, называют их «семерка», «девятка», «двенашка», «восемнадцатый».

6 Пример расчета мощности кондиционера.

Сделаем расчет оптимальной мощности кондиционера для небольшого жилого помещения с такими параметрами:

• Площадь – 26 м²;
• Высота – 2,75 м;
• Количество проживающих – 1 чел.
• Наличие бытовых приборов – телевизор, компьютер и маленький холодильник (165 Вт) (холодильник и телевизор одновременно не включаются);
• Освещенность солнцем – сильная.

 Для начала следует рассчитать исходящие теплопоступления от окна, стен комнаты и ее потолка.

В нашем случае показатель q равен 40, так как комната достаточно освещенная:

Q1 = S * h * q / 1000 = 26 м²* 2,75 м * 40 / 1000 = 2,86 кВт.

Теплопоступления от одного человека равно 0,1 кВт.

Q2 = 0,1 kВт

Следующим шагом будет определение теплопритоков исходящих от бытовых приборов. Учитывая то, что компьютер и телевизор работают по отдельности – учитывается лишь одна единица бытовой техники, от которой исходит большее количество тепла. Это компьютер — 0,3 кВт. Он выделяет количество тепла близко 30 процентов от потребляемой мощности — 0,165 кВт * 30% / 100% ≈ 0,05 кВт.

Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт

6.1 Порядок расчета

Определяем Q1:

Q1 = 32×2,5×35 = 2800 Вт.

Учитывая желание заказчика при любых условиях иметь температуру дома в пределах 20С, увеличиваем Q1 на 25%. Тогда Q1 = 2800 х 1,25 = 3500 Вт.

Определяем Q2:

Поскольку в квартире проживает один человек, регулярно занимающийся спортом, принимаем Q2 = 300 Вт.

Определяем Q3:

Тепловыделение от холодильника составит 30% от 400 Вт, то есть 400×0,3 = 120 Вт.

Поскольку компьютер и телевизор одновременно будут работать редко (в квартире проживает 1 человек), в расчете будем учитывать только тепловыделение от самого «горячего» из них — компьютера, выделяющего 300 Вт тепла.

Следовательно, Q3 = 120 + 300 = 420 Вт.

Определяем Q:

Потребная холодильная мощность составит: Q = 3500 + 300 + 420 = 4220 Вт = 4,22 кВт.

Кондиционер будем выбирать с холодильной мощностью, лежащей в диапазоне 0,95Q – 1.15Q, то есть от 4 до 4,853 кВт.

Затраты электричества в течение дня при EER = 3 составят (4,22/3)х8 = 11,2 кВт*ч.

При нынешних тарифах этой обойдется пользователю в 33,6 – 56 руб.

Q1

Проведем расчет мощности кондиционера по площади. Для помещений, расположенных на одном из средних этажей и имеющих одну наружную стену с окном площадью не более 2 кв. м Q1 в ваттах рассчитывают по формуле:

Q1 = SxHxK,

Где:

• S – площадь помещения, кв. м;
• H – высота помещения, м;
• K – мощность поступления тепла (Вт/куб. м), зависящая от инсоляции (освещенности).

K принимают равным:

• для хорошо освещенных помещений (окно смотрит на юг и не загораживается деревьями): К = 40 Вт/куб. м;
• при средней освещенности: К = 35 Вт/куб. м;
• для затемненных помещений (северная сторона или высокие деревья за окном): К = 30 Вт/куб. м.

Q2

Тепловыделение от людей зависит от вида их деятельности. Если обитатели квартиры не склонны проявлять физическую активность и ведут себя по большей части спокойно, как рыбки в аквариуме, то каждый из них будет выделять 100 Вт тепла. Если же кто-либо из жильцов имеет обыкновение заниматься дома спортом, его тепловая производительность в этот момент будет составлять уже 300 Вт.

Q3

Тепловыделение от бытовых приборов принимают таким:

• компьютер или копировальный аппарат: 300 Вт;
• телевизор: 200 Вт;
• прочее оборудование: 30% от потребляемой электрической мощности.

Мощность тепловыделения всех приборов не всегда следует учитывать в расчете полностью.

К примеру, если в квартире обитает один человек, вряд ли телевизор и компьютер будут работать одновременно.

Подходящим следует считать кондиционер с холодильной мощностью в диапазоне от 0,95Q до 1.15Q.

Мощность кондиционера

Чтобы понимать, сколько электроэнергии потребляет кондиционер, необходимо разграничить климатическую технику по типам. Каждый вариант сплит-системы имеет свои технические особенности, отличается по способу установки и фиксирования температуры, месту расположения.

Все разнообразие устройств разделяется на три главные группы:

• бытовые;
• коммерческие;
• промышленные.

Мощность

Домашнее кондиционирование преимущественно осуществляется бытовыми сплит системами. Выделяют такие модели бытовых кондиционеров:

• Настенный. Подходит для помещений маленького размера. Существует два подвида: сплит-системы и мульти сплит-системы.
• Моноблочный. Это кондиционер оконного типа. Первые кондиционеры были именно такого типа. Вставляются в оконный проем, панель управления направлена в комнату, компрессор располагается на улице. Наиболее дешевые и простые в установке модели.
• Напольный. Легкость монтажа позволяет установить напольный кондиционер без вызова мастера. Это мобильный вариант оборудования, который легко переносится в другую комнату.

Какой бытовой кондиционер выбрать, решайте с учетом своих потребностей и материальных возможностей.

Полупромышленные кондиционеры устанавливают в местах общественного пользования и объектах коммерческого назначения. Приборы делятся на канальные, кассетные, потолочные, колонные.

В современных автомобилях все чаще производится установка кондиционера компрессора. Благодаря системе, водитель чувствует себя комфортно, а длительные переезды даются легче и становятся более безопасными. Новые модели не только кондиционируют воздух, но и очищают, ионизируют его.

Расчет мощности кондиционера перед покупкой – важный и правильный ход. Например, имеем однокомнатную квартиру площадью тридцать два квадратных метра. Высота потолков – два пятьдесят. Проживает один человек, имеющий три-четыре предмета бытовой техники. Окна квартиры выходят на южную сторону, несколько приборов бытовой техники никогда не работают одновременно. На чем остановиться?

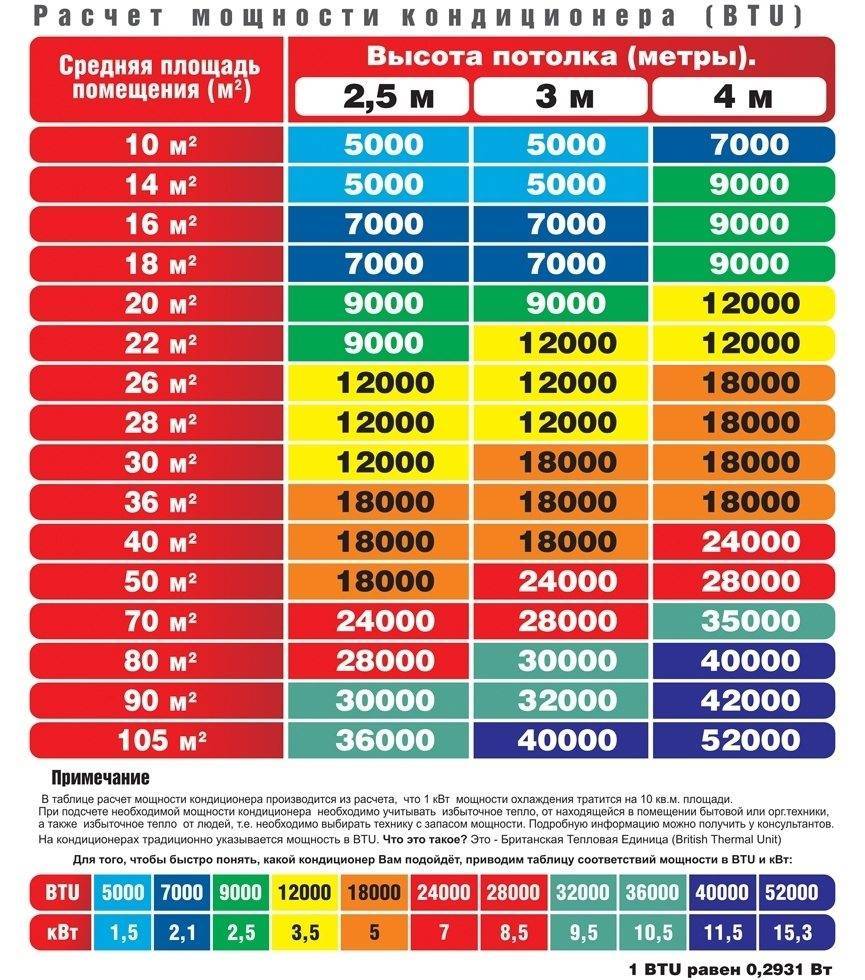

Для кондиционеров таблицы помогают определить теплопритоки, мощность и так далее. Возьмем за основу, что в данном случае, теплопритоки равны сорока. Для расчета подходящей мощности прибора можно воспользоваться различными формулами, которые просты и понятны даже человеку, не имеющему подобного опыта работы. Необходимо суммировать показатели теплопритоков стен, крыши и окон, тепло, производимое проживающими в квартире или доме, тепло, выделяемое бытовыми приборами и техникой.

Рассчитав мощности теплопритоков от бытовых приборов, взяв во внимание размеры помещения, получим число 3. 65 киловатт

Следовательно, кондиционер должен быть мощностью от 3, 15 до 3,80 квт. Все данные выводятся в квт час.Многие пользователи не хотят рисковать, самостоятельно высчитывая параметры мощности. Даже при самом тщательном отношении к делу, можно допустить ошибку и приобрести маломощный или, наоборот, очень мощный кондиционер. И в том, и в другом случае пользователь проигрывает. Поэтому, выбор и установку сплит-системы в таком случае доверяют профессионалам. Какие бывают кондиционеры потребления энергии, подскажут специально обученные мастера.

Также они помогут выбрать внутренний блок кондиционера, который напрямую связан с габаритами устройства и определяет его мощность.

На какие характеристики помещения обращать внимание?

Перед тем, как рассчитать мощность сплит-системы для квартиры, необходимо подсчитать основные параметры, влияющие на производительность устройства. Существует 5 основных факторов, по которым подбирается мощность кондиционера:

1. Площадь. Самый важный параметр, от которого следует отталкиваться. На каждые 10 м.кв. площади помещения необходим 1 кВт мощности кондиционера. В противном случае, производительности устройства не будет хватать на покрытие всей территории помещения.
2. Высота потолков. Объемы пространства в комнатах также оказывают немалое влияние на производительность кондиционера. Если высота потолков больше 3-х метров, то лучше предусмотреть запас по мощности (холодопроизводительности).
3. Количество человек, постоянно находящихся в помещении. Человеческое тело выделяет 100 Вт тепла в спокойном состоянии и 200 при физической активности. Например, если в гостиной постоянно находятся 2 человека, понадобится кондиционер на 200 Вт мощнее. В спортзале этот показатель нужно увеличивать в 2 раза с расчетом на каждого человека.
4. Размер и количество оконных проемов. Сквозь застекленные поверхности в квартиру попадают солнечные лучи, они нагревают помещение. Перед тем, как рассчитать, какой кондиционер нужен для помещения, нужно учесть количество и площадь окон на солнечных сторонах.
5. На каком этаже расположена квартира. На последних этажах, прямо под крышей, температура поднимается сильнее.

На нашем сайте (в правой колонке или внизу статьи) вы найдете калькулятор, который учитывает основные параметры. Функционала данного калькулятора вполне достаточно для бытового расчета – не нужно вникать в прочие расчетные тонкости.

Грамотный выбор мощности кондиционера позволяет не переплачивать за электричество и при этом обеспечивает надежную работу прибора.

И другие параметры, влияющие на мощность кондиционера

Немаловажное значение будет иметь расположение комнаты. К примеру, если она находится на верхнем этаже дома, в котором по проекту отсутствует чердак

Через кровельную конструкцию, как бы вы ее не утепляли, тепловые потоки обязательно будут проникать внутрь здания. Особенно это касается помещений последнего этажа. Поэтому при расчете мощности кондиционера надо к полученному значению прибавить 15%. И на этом проблема решается.

Следующий параметр, влияющий на выбор мощностной характеристики, это площадь остекления. Приведенный выше расчет данную характеристику учитывает лишь косвенно. То есть, ее не надо учитывать, если площадь окон не превышает 2 м². В остальных случаях, с увеличением квадратуры, придется изменять и мощность кондиционера. При этом учитывается вот такое соотношение – на каждый дополнительный квадратный метр окна (превышающий 2 м² предел) надо прибавлять 100-200 Вт.

На что еще надо обратить внимание. Сегодня все чаще потребители обращают внимание на энергоэффективность приобретаемой техники

И чем она выше, тем меньше придется платить за израсходованные киловатты электроэнергии. Что касается кондиционеров, то здесь необходимо учитывать два коэффициента:

1. Энергетической эффективности с аббревиатурой EER. По сути, это соотношение двух мощностей: охлаждения и потребления электричества.
2. Теплового преобразования – COP. То же самое, только при работе на обогрев. Обычно данный коэффициент по значению выше, чем первый.

Если говорить проще, то чем выше оба коэффициента, тем по энергоэффективности агрегат лучше. То есть, он работает экономичнее. Введена буквенная система обозначения, которая упрощает цифровые значения. Здесь буква «А» — это наивысший показатель энергоэффективности, а «D» наименьший. К примеру, EER при обозначении «А» составляет 3,2 и выше, а при «D» не более 2,2.

Надо обратить внимание на тот факт, что оба коэффициента, как говорится, предназначены для лабораторных условий эксплуатации, где не учитываются побочные нагрузки. В принципе, для обывателей этого бывает достаточно

Но специалисты в расчетах используют поправочные коэффициенты с учетом температуры на улице, солнечно ли или облачно, сезонные факторы и прочее.

Пример расчета мощности охлаждения кондиционера

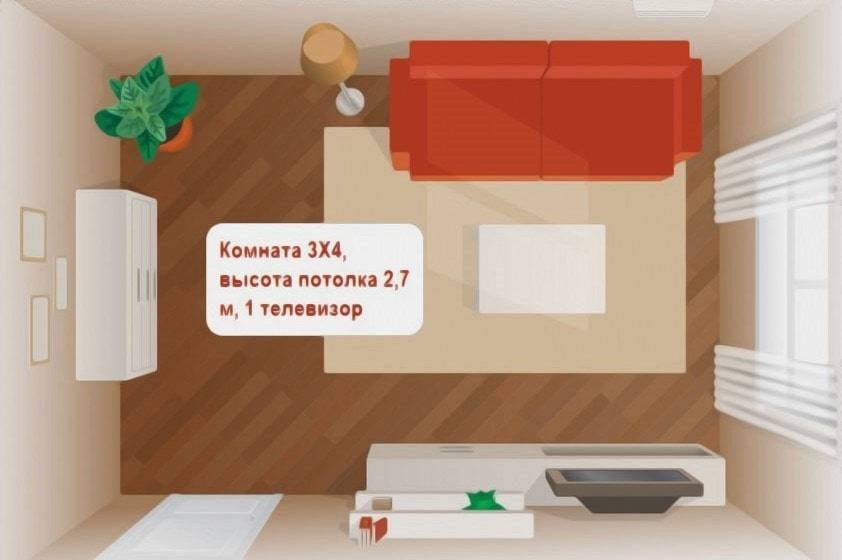

Рассчитаем по формуле охлаждающую мощность кондиционера для комнаты площадью 12 м² с высотой потолков 2,7 м в которой проживает один человек, а также есть телевизор. Комната расположена на солнечной стороне.

Коэффициент q для солнечной стороны принимается равным 40. Q1 = S × h × q / 1000 = 12 м² × 2,7 м × 40 / 1000 = 1,3 кВт.

Q2 = 0,13 кВт для одного человека при легком движении.

Q3 = 0,2 кВт для телевизора. Стоит отметить, что если в комнате находится другая техника, выделяющая тепло, то Q3 для нее берется равным 30% от потребляемой мощности. И, например, если имеется холодильник, который по паспорту потребляет 0,2 кВт, то Q3 (холодильника) = 0,2 × 0,3 = 0,06 кВт. В данном случае показатель незначительный, но если тепловые притоки от бытовой техники значительные, то вносите соответствующие корректировки в калькулятор (0,4 кВт — в калькуляторе можно задать как 2 телевизора, 0,5 кВт — 1 телевизор + 1 компьютер).

Получаем расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 1,3 кВт + 0,13 кВт + 0,2 кВт = 1,63 кВт.

Для получения рекомендованной мощности охлаждения увеличим полученное значение на 20%: Q_range = 1,63 кВт × 1,2 = 1,96 кВт.

Окончательный подбор кондиционера по мощности

В примере мы получили значение 2.32 кВт, но оно не является окончательным. Дело в том, что охладитель не должен работать постоянно на верхнем пределе возможностей. Чтобы рабочий режим был щадящим, а кондиционер прослужил долго, нужно иметь запас мощности. Как правило, его берут в количестве 15—20% от расчетного значения. В данном примере мощность кондиционера для помещения площадью в 20 квадратных метров и высотой потолков 2.7 м с одним человеком и компьютером составит:

2.32+ 15% = 2.67 кВт

Большинство производителей выпускают линейки своих агрегатов в соответствии с принятой в Соединенных Штатах градацией. В ее основе лежит так называемая Британская Единица Теплоты (BTU), чье соотношение с общепринятыми единицами следующее: 1000 BTU/ч = 293 Вт. Параметр, что указывается в технической документации к изделию, обозначает мощность в тысячах Британских единиц, а градация начинается с величины 7, то есть, 7000 BTU или 2.1 кВт. Ниже представлена таблица мощности кондиционеров, по которой можно понять соответствие градации в Британских единицах общепринятым, а также приблизительная квадратура помещений, куда подойдет каждый агрегат из линейки:

Примечание. Этой таблицей также можно пользоваться для укрупненного расчета мощности охладителя.

Осуществляя выбор сплит-системы или другого вида охлаждающего агрегата, следует знать, что в отличие от электроотопительных установок электрическая мощность, потребляемая кондиционером, не соответствует мощности холодильной. И правда, полученная в нашем примере цифра 2.67 кВт на 20 квадратов комнаты, может смутить домовладельца, не владеющего вопросом. Здесь следует разъяснить, что данные холодильные машины весьма эффективны благодаря процессу парообразования и конденсации рабочего тела, то есть, фреона. На самом деле кондиционер использует в 3 раза меньше электроэнергии, для нашего примера это всего лишь 2.67 / 3 = 0.89 кВт.

Вы можете задать закономерный вопрос: если кондиционер потребляет втрое меньше, чем производит, значит, КПД установки тогда составляет 300%? Ответ прост: как известно, КПД не может превышать 100%, а остальные 200% — это тепловая энергия, которую рабочее тело (фреон) отбирает у горячего воздуха комнаты при испарении. Изначально это энергия солнца, нагревшая наше здание и воздух в нем, а основная задача кондиционера – отобрать эту энергию у воздушной среды помещения.

Электроэнергия нужна лишь для вращения роторов электродвигателей компрессора и вентиляторов, вот почему потребляемая мощность кондиционера гораздо меньше его холодопроизводительности.

Методики самостоятельного расчета

На сегодняшний день существует три методики расчета систем кондиционирования. И чем больше факторов учтено, тем сложнее расчет, но и точнее показатели. Каким методом воспользоваться – решать вам.

Приблизительный. Иногда случается так, что при выборе невозможно учитывать все факторы для правильного выбора систем кондиционирования. Например, здание только строится, и еще неизвестно какие теплопритоки будут в помещении.

Метод приблизительного вычисления производительности кондиционера заключается в оценке помещения, т.е. его площади. Высота потолков должна быть не более 3 м, на каждые 10 м.кв потребуется 1 кВт производительности климатической техники.

Например: Комната, в которую планируется установить кондиционер, 50 м.кв, тогда для него нужна система кондиционирования производительностью в 5 кВт.

Эта методика учитывает тепловыделения от окон квартиры.

Предполагаемая мощность кондиционера рассчитывается по следующей формуле:

Q = S х H х g

где:

• Q –предполагаемая мощность кондиционера в кВт
• S – является площадью жилища
• H – высота потолков
• g – коэффициент, который обозначает теплоприток от стекла в помещении. Причем, если окна выходят на южную сторону, то коэффициент равняется 40 Вт, а если на северную, то 30 Вт. Восток и запад являются средними значениями, которые равняются 35 Вт.

Пример: Площадь помещения, в которую предполагается установка климатического устройства, равна 50 м.кв, а высота потолка в этой комнате 3 м. Окна выходят на юг.
Получается: 50 м.кв х 3 м х 40 Вт = 60 тыс. Вт или 6 кВт. Как видно из двух методик, при одинаковых вводных данных, расчеты не совпадают.

Если вас интересует вопрос, как рассчитать кондиционер, вернее его производительность по этой методике, то нужно сложить все возможные теплопоступления.

Пример: площадь комнаты 50 м.кв умножаем на высоту потолка 3 м. умножаем на поглощение теплопритока от окна выходящего на юг 40 Вт и получаем; 50 м.кв х 3 м х 40 Вт = 6000 Вт. Допустим, что в этом помещении постоянно находится 3 человека; 100 Вт х 3 = 0,3 кВт и стоит телевизор 300 Вт. Суммирует теплопритоки: 6 000 Вт + 0,3 +0,3 = 6,6 кВт

В итоге: для комнаты площадью 50 м.кв с окном выходящим на юг и находящимися в нем 3 людьми, с установленным телевизором, производительность кондиционера должна быть 6,6 кВт.

Номинальная и оптимальная мощность кондиционера

приблизительные значения различных теплоизбытков

Под номинальной мощностью понимают усредненные показатели кондиционера по работе на холод. Но в каждом отдельном случае надо высчитывать оптимальную мощность, которая в идеале должна максимально совпадать с первой.

Номинальные значения подобраны производителями под каждый тип охлаждающего устройства:

• Оконные блоки обычно имеют такие стандартные позиции: 5, 7, 9, 12, 18, 24;
• Настенные сплиты соответствуют модельному ряду в таком варианте: 7, 9, 12, 18, 24. Иногда некоторые торговые марки выпускают нестандартные модели с такими номинальными значениями: 8, 10, 13, 28, 30;
• Кассеты идут в таком порядке: 18, 24, 28, 36, 48, 60. Нестандартный ряд: 34, 43, 50, 54;
• Канальные сплиты начинают мощностной ряд с 12 модели и заканчивают порой 200;
• Консольные установки имеют следующее разнообразие: 18, 24, 28, 36, 48, 60. В нестандартном варианте: 28, 34, 43, 50, 54;
• Колонники начинают от 30 и доходят до 100 и более.

Такой список не случаен. Здесь уже учтен подбор кондиционера и его мощности по площади помещения, и по высоте потолков, и по теплопритокам от бытового оборудования, электрического освещения, людей, кровли со стенами, открытых окон и вентиляции.

Что считать?

• потребляемая электрическая мощность;
• мощность охлаждения;
• мощность обогрева (у кондиционеров, имеющих такую функцию).

Для многих из нас такой разнобой оказывается полной неожиданностью, ведь мы знаем, что у электронагревательных приборов, будь-то бойлер, масляный радиатор или ИК-излучатель, мощность тепловыделения всегда равна потребляемой электрической мощности.

Все дело в том, что кондиционер работает по несколько иному принципу: он не превращает электроэнергию напрямую в тот или иной вид, как это делают ТЭНовые нагреватели, а использует ее в качестве привода теплового насоса.

Сам же тепловой насос — и в этом состоит его замечательная особенность — может перекачать тепловой энергии из помещения на улицу (режим охлаждения) или с улицы в помещение (режим обогрева) в несколько раз больше, чем будет для этого затрачено энергии электрической. Вот почему греться в межсезонье кондиционером гораздо выгоднее, чем, допустим, тепловентилятором: за каждый киловатт потраченного электричества мы получим 3 – 4 кВт тепла.

Из всего вышесказанного следует, что при выборе кондиционера следует в первую очередь учитывать его способность отводить тепло из охлаждаемого помещения на улицу, то есть холодильную мощность, а потребляемая мощность должна интересовать нас только с точки зрения подбора сечения проводки и планирования семейного бюджета.

Подробный расчет производительности кондиционера

Принцип расчета производительности

Чтобы предварительно рассчитать мощность сплит-системы, достаточно информации о площади помещения. Правильно использовать данные по объему, но сходу перемножить параметры сложно. При грамотном вычислении производительности учитывают дополнительные факторы:

• расположение по сторонам света (юг, север);
• площадь остекления;
• количество людей, собирающихся в комнате одновременно;
• приток тепла от бытовой техники, электрических приборов;
• воздействие солнечной радиации, наличие защиты на окне;
• расположение помещения, на верхнем этаже летом жарче от нагретой крыши.

Формулы расчета

Точный показатель мощности сплит-системы в зависимости от площади и высоты считают по формуле:

Q = S*h*q, где

• S — площадь помещения, кв. м;
• h — высота потолка, м;
• q — коэффициент активности освещения, Вт/куб. м. Интенсивное (южная сторона) — 40, среднее (восточное и западное направление окон) — 35, низкое (северная сторона, тень деревьев) — 30.

Итоговая производительность по холоду рассчитывается по формуле:

Q = Q1+Q2+Q3, где

Q1 — поступление тепла от ограждающих конструкций. Формула параметра представлена выше Q1=S*h*q.

Q2 — выделение энергии человека. Значение зависит от возраста и степени физической нагрузки:

• взрослый в спокойном состоянии — 100 Вт;
• легкая нагрузка — 125 Вт;
• тяжелая физическая работа или интенсивное занятие спортом — 200 Вт.

Для детей в возрасте 5-12 лет коэффициент 50 Вт. При вычислении общего теплопритока при установке кондиционера в доме берется средний показатель 110 Вт, который умножается на количество членов семьи.

Q3 — тепловые притоки от бытовой техники. Расчетный коэффициент освещения и других приборов составляет 30% от потребляемой мощности.

• телевизор — 200 Вт;
• компьютер — 300 Вт

Пример вычисления

Исходные данные:

• площадь комнаты 25 кв. м;
• потолок 2,5 м;
• количество людей — 3 взрослых с легкой нагрузкой;
• восточная сторона, средняя интенсивность освещения;
• техника — телевизор и компьютер.

Q1=25*2,5*35=2188 Вт (2,2 кВт)

Q2=3*125=375 Вт (0,38 кВт)

Q3=300+200=500 Вт (0,5 кВт)

Полная мощность кондиционера на охлаждение

Q=2,2+0,38+0,5=3,08 кВт

Учитывая небольшой процент запаса подойдут сплит-системы с производительностью 2,93-3,38 кВт.

Дополнительными критериями выбора климатической техники являются: производитель, тип кондиционера, функциональные возможности, дизайн внутреннего блока. В бытовых условиях по соотношению цены и предоставляемого комфорта лидируют сплит-системы.

Расчет холодопроизводительности мультизональных систем и центральных кондиционеров

расположение центрального кондиционера

При покупке и установке многозональных систем кондиционирования в любом случае придется обратиться к представителям фирм климатической техники, так как сделать это самостоятельно невозможно

Что обычно берут во внимание при расчете мощности центральных кондиционеров или мульти-сплит систем? Это:

• установленная производителем наибольшая величина, при которой прибор может работать длительное время при максимальной нагрузке без перебоев;
• разрешенная мощность, которую позволяют потребителям присоединить к своим коммуникациям;
• максимальная длина и высота подъема трубопровода.

Из этих трех пунктов уже выводят суммарную мощность, с которой могут работать VRV или VRF установки.

Сначала в центральной системе кондиционирования всегда производят расчет мощности для каждого отдельного внутреннего модуля по принципу, описанному выше для сплит-систем или моноблоков, устанавливаемых в небольших помещениях. Здесь, соответственно, будет больший теплоприток от приборов, людей, стен, крыши и окон. Все зависит от конструкции здания, его назначения и напичканности техникой.

После уже подбирают внешние установки с учетом мощности всех внутренних блоков и абсолютным максимумом наружной температуры, который установлен производителем в технической документации. Если значения превышены в силу особенностей установки внешнего модуля, то используют защитные экраны и заслоны.

По выбранной мощности определяют рабочий ток и его максимальные рабочие значения с некоторым запасом. Это необходимо для подбора номинального значения автоматического выключателя. Защита должна сработать при превышении допустимых величин по давлению, току и другим параметрам.

Подбор мощности специалистами

Настоящие профессионалы не останавливаются на использовании этих формул и в своих расчетах учитывают дополнительные факторы:

• Назначение помещения.
• Назначение климатической техники.
• В каком количестве комнат нужно обработать воздух.
• Площадь остекления.
• Наличие штор и жалюзи.
• Сколько потребляет кондиционер и выдержит ли проводка такую мощность.
• Место установки.

Такие данные позволяют наиболее точно произвести подбор климатической техники для вашего жилища.

Даже зная принципы высчитывания требуемой производительности систем кондиционирования, всё-таки стоит пригласить несколько специалистов от разных компаний, ведь точные данные влияют на выбор оборудования, позволяют использовать его долгие годы и наслаждаться хорошим микроклиматом в своем жилище.

Расчетная методика и формулы

Со стороны скрупулезного пользователя вполне логично не доверять цифрам, полученным на онлайн-калькуляторе. Чтобы проверить результат расчета мощности агрегата, воспользуйтесь упрощенной методикой, предлагаемой изготовителями холодильного оборудования.

Итак, требуемая производительность бытового кондиционера по холоду рассчитывается по формуле:

Расшифровка обозначений:

• Qтп – тепловой поток, проникающий в комнату с улицы через строительные конструкции (стены, полы и потолки), кВт;
• Qл – тепловыделения от жильцов квартиры, кВт;
• Qбп – теплопоступления от бытовой техники, кВт.

Теплоотдачу домашних электроприборов выяснить просто – загляните в паспорт изделия и отыщите характеристику потребляемой электрической мощности. Практически вся израсходованная энергия преобразуется в тепло.

Компрессор домашнего холодильника почти всю потребленную электроэнергию преобразует в тепло, но работает в периодическом режиме Теплопоступления от людей определены нормативными документами:

• 100 Вт/ч от человека, находящегося в состоянии покоя;
• 130 Вт/ч — в процессе ходьбы либо выполнения легкой работы;
• 200 Вт/ч — при тяжелых физических нагрузках.

Для вычислений принимается первая величина – 0.1 кВт. Остается определить количество теплоты, проникающей снаружи через стены по формуле:

• S – квадратура охлаждаемой комнаты, м²;
• h – высота перекрытия, м;
• q – удельная тепловая характеристика, отнесенная к объему помещения, Вт/м³.

Формула позволяет выполнить укрупненный расчет теплопритоков через наружные ограждения частного дома либо квартиры с использованием удельной характеристики q. Ее значения принимаются следующим образом:

1. Комната расположена с теневой стороны здания, площадь окон не превышает 2 м², q = 30 Вт/м³.
2. При средней освещенности и площади остекления берется удельная характеристика 35 Вт/м³.
3. Помещение находится на солнечной стороне либо имеет множество светопрозрачных конструкций, q = 40 Вт/м³.

Определив теплопоступления от всех источников, сложите полученные цифры, используя первую формулу. Сравните результаты ручного вычисления с показателями онлайн-калькулятора.

Большая площадь остекления предполагает увеличение холодильной мощности кондиционера

Когда необходимо учесть поступление тепла от вентиляционного воздуха, холодопроизводительность агрегата увеличивается на 15—30% в зависимости от кратности обмена. При обновлении воздушной среды 1 раз в течение часа умножьте результат вычисления на коэффициент 1.16—1.2.

Выбор мощности кондиционера для определенной комнаты

Мощность сплит-систем измеряется в кВт или БТЕ (BTU). Британскую маркировку измерения теплоэнергии можно встретить в характеристиках климатической техники. Соотношение между киловаттами и БТЕ:

• 1 кВт = 3412 БТЕ/ч;
• 1 БТЕ/ч = 0,2931 кВт.

Холодопроизводительность обозначается круглыми цифрами: 5000 BTU, 7000 BTU, 9000 BTU до 30 000 BTU. В маркировке моделей указывается просто цифра 5 «пятерка», 7 «семерка», 9 «девятка». Для предварительного расчета сплит-системы по площади помещения мощность в БТЕ умножают на 3.

Кондиционеры на 5000 БТЕ/ч (1,6 кВт) рассчитаны на помещение 15-16 кв.м. Более производительные системы 7000 БТЕ/Ч (2,1 кВт) подойдут для комнаты 21-22 кв. м. Это популярный вариант среди покупателей, техника соответствует средней площади гостиной или зала.

При выборе климатического оборудования для определенной комнаты учитывают не только габариты, но и сопутствующие факторы. Приблизительный расчет мощности неточен. Недостаток производительности приведет к работе компрессора на пределе возможности. Двигатель быстро сгорит, а замена дорогостоящая. Значительный запас также вреден. Это лишняя трата денег и электроэнергии. Во время эксплуатации производительный кондиционер быстро охлаждает комнату, но из-за повышения температуры включается снова. Частый пуск и отключение механизмов ускоряет износ.
