Рабочее давление в системе отопления причины падения и роста

Коротко о главном

Если нужно выяснить, почему падает давление в котле отопления, следует инспектировать весь контур на предмет выявления возможных протечек в системе. Также падение показаний манометра возможно при неисправности мембранного бака или сбое в автоматических настройках модуля защиты. Если давление в котле отопления падает, причины ясны, исправить неполадки можно самостоятельно. Когда действия владельца доме ни к чему не приводят и усугубляют ситуацию, либо если оборудование всё ещё на гарантии от производителя, следует обратиться за помощью в специализированные организации.

Вам приходилось задаваться вопросом, почему упало давление в котле отопления в вашем доме? Расскажите, как вам удалось выявить причину этого и устранить ее.

Скачки давления

Снижение напора может быть обусловлено следующими причинами:

Высокое давление более опасно для трубопровода, нежели низкое

• в трубопроводах образовалось большое количество накипи (актуально для регионов, где вода является жёсткой — Подмосковье, кстати, тоже к ним относится);
• небольшие трещины в теплопроводах, которые могли образоваться из-за износа или вообще это заводской брак;
• разрушение непосредственно самого теплообменника, который вышел из строя из-за гидравлического удара;
• расширительная камера повреждена или имеет деформацию.

Собственно говоря, такие проблемы, за исключением проблем с теплообменником, устранить достаточно просто даже своими руками

Можно, к примеру,расширительный регулятор поставить, не стоит забывать и о такой важной детали, как опрессовка: её перед запуском всей системы провести необходимо обязательно!. Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов

Правда, касается это в основном многоэтажек, а не частных домов

Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов.

Повышенное же давление может быть по следующим причинам:

• движение воды или антифриза остановлено (тут обязательно нужно проверить регулятор, а также бак расширительный и бачок);
• осуществляется постоянная подпитка теплоносителем, что может быть вызвано как и сбоем автоматики, так и неправильными действиями самого владельца дома;
• по периметру движения носителя тепла была перекрыта задвижка или предохранительный клапан;
• образовалась пробка из воздуха (очень часто это случается, когда система циркулирования воды — естественная, это просто бич подобных систем);
• грязевик либо фильтрационный элемент сильно загрязнены.

В общем, проблемы с избыточным давлением решать гораздо сложнее.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

• в домах высотой до 5 этажей 2—4 атм;
• в зданиях до 10 этажей 4—7 атм;
• в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Чем опасна жесткая вода

Качество заливаемой в контур воды напрямую влияет на состояние поверхности труб и структурных элементов отопительного котла. При использовании жесткой воды с высоким содержанием минералов и солей в процессе нагрева будет образовываться большое количество накипи и осадка. Они, в свою очередь, будут засорять всю систему отопления, что в конечном итоге приведет к росту давления в трубах и батареях.

В идеале, желательно заливать в контур чистую воду без солей и примесей. В противном случае, отопительный котел, а иногда и всю систему целиком, необходимо регулярно прочищать. В случае с дорогостоящим газовым оборудованием не стоит браться за такую работу самостоятельно – ее стоит доверить профессионалам. Они смогут аккуратно отключить теплообменник и промоют его особыми реагентами.

Промывка всей системы, загрязненной жесткой водой, тоже является прерогативой профессионалов.

Каким должно быть давление в системе отопления

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

• Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
• Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
• Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
• Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Устройство системы водяного отопления

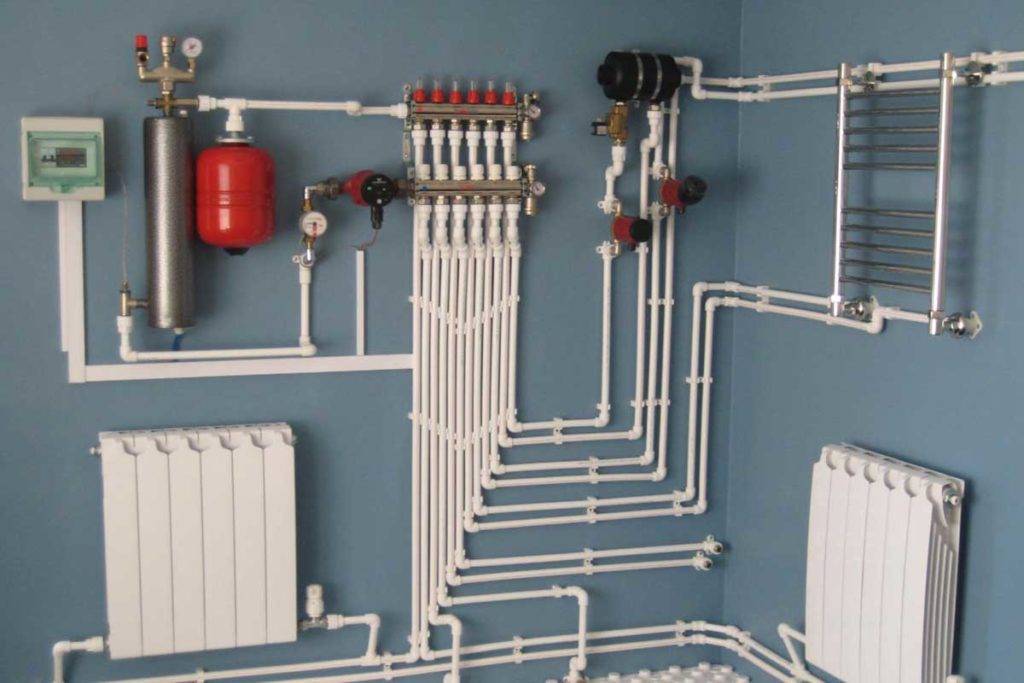

Система водяного отопления

Способ отопления дома с помощью жидкого теплоносителя (вода, или антифриз на водяной основе) на сегодняшний день представляет собой одну из самых основательных и надежных схем: вода нагревается в котле, переносится в радиаторы отопления, передает тепловую энергию воздушному пространству в доме и завершает круговорот возвращением в котел.

Владелец частного дома для питания котла чаще всего использует природный газ, но может и дрова, каменный уголь или керосин. Конструкция цепи отопления состоит из ключевых составляющих – котла, труб, радиаторов отопления – и вспомогательных – расширительного бака, гидравлического насоса, терморегуляторов, клапанов.

В современном доме, в большинстве случаев, устанавливаются автоматизированные котлы. Панель управления позволяет не только произвести включение – выключение котла, но и выставить параметры для его оптимальной работы.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

• Ослабление резьбы путём нарушения сварных стыков.
• Остановка подачи в разные части обвязки.
• Уменьшение мощности системы на короткий срок.
• Осмотр вентилей на предмет пропускания рабочей жидкости.
• Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Другие проблемы

Кроме указанных выше причин, существуют и другие моменты, когда давление в теплогенераторе подымается выше нормы:

1. Закрытые или недостаточно открытые запорные вентили . Напор на подающем потоке увеличивается, агрегат блокируется. Для того, чтобы опустить давление, откройте вентили до упора, проверьте, не протекают ли запорные краны.
2. Загрязнился фильтр-грязевик . Уменьшить напор поможет промывание фильтра, если он совсем в плачевном состоянии, замените его на новый.
3. Неисправность крана подпитки , когда из него капает вода. Жидкость из водопроводной магистрали, где давление около 2,5-3,5 Бара, перетекает в отпительный контур, там напор меньше.

   Кран подпитки в системе отопления

В следствии этого увеличивается давление в отопительном контуре. Для того, чтобы его убавить, замените кран, но чаще всего требуется замена прокладки, она быстро изнашиваетя, особенно, если вода очень жесткая.

Сбоит автоматика , неисправен термостат или контроллер. Причины могут быть различные, установить конкретную может только специалист. Самостоятельно можно устранить, если высвечивается конкретная ошибка и способ, как ее устранить, прописан в инструкции.
Образование свища в теплообменнике . При этом вода для горячего водоснабжения, которая имеет больший напор, попадает через свищ в контур отопления, увеличивает в нем напор. Пайка теплообменника не всегда возможна, выходом будет замена.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Величины давления

В случае автономных систем показатель компрессии должен быть в пределах полутора-двух атмосфер. Величина в три атмосферы будет уже критической и приведет к разгерметизации и поломкам приборов отопления.

При закачивании жидкости давление не должно превысить полторы атмосферы. Нужно понимать, что при прогреве системы теплоноситель повышает объем согласно физическим законам. Тогда давление повысится до оптимальной рабочей величины.

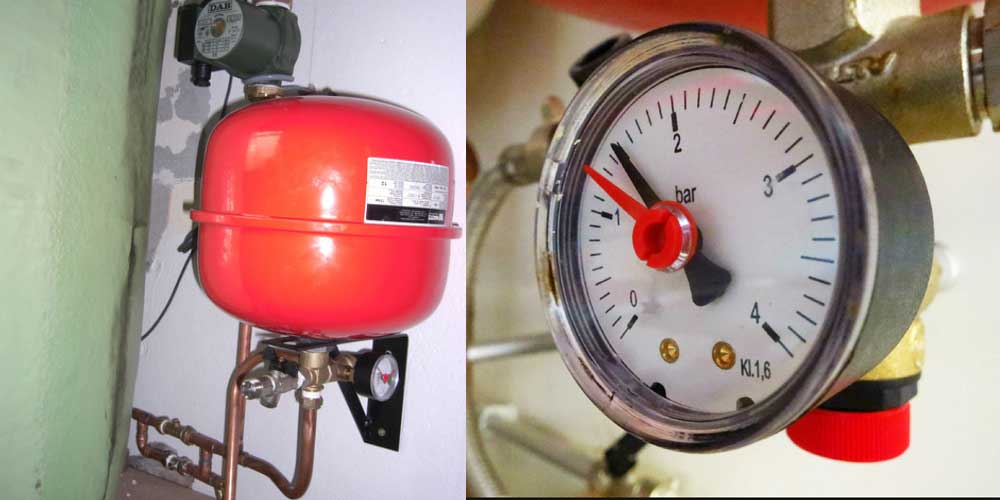

Манометр для определения показателя давления

Для поддержки оптимального давления в отопительной системе предусматриваются расширительные бачки, не допускающие излишнего повышения напора. Они начинают использоваться при достижении компрессии в две атмосферы. Излишки теплоносителя при его расширении отбираются в расширительные бачки.

При недостаточном объеме расширительного бачка может наблюдаться повышение величины компрессии до критических величин.

Для коррекции этой проблемы предусматриваются предохранительные клапаны. Они спускают излишнее количество теплоносителя, поддерживая работу отопительной системы дома в пределах нормы.

Функционирование предохранительных клапанов при некорректном расчете объема расширительного бачка в некоторых случаях приводит к понижению величины компрессии.

Причины роста давления. Пути решения проблемы

Понять, что в системе слишком большое давление, можно по манометрам. В норме показания составляют 1-2,5 Бар. Если стрелка манометра достигает 3 Бар — бейте тревогу. Если повышение идет постоянно, необходимо срочно найти причину и убавить давление.

Также обратите внимание на предохранительный клапан: для сброса давления он будет постоянно источать воду

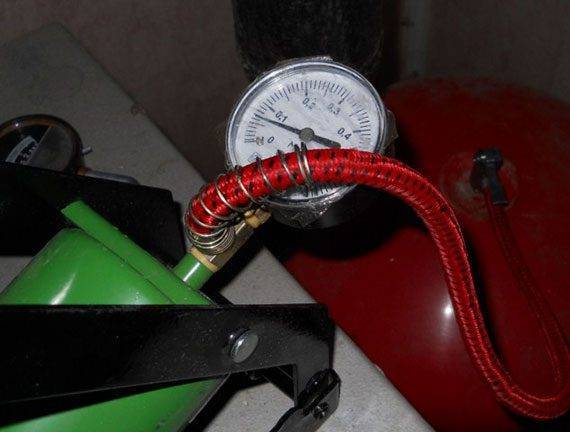

Дело в расширительном баке

Этот бак может располагаться отдельно от котла либо быть частью конструкции. Его функцией является забор лишней воды при нагреве. Горячая жидкость расширяется, ее становится на 4% больше. Этот излишек отправляется в расширительный бак.

На размер резервуара влияет мощность котла. Для газового оборудования его объем составляет 10% от общего количества теплоносителя. Для твердотопливного — 20%.

Разрыв мембраны. При повреждении детали теплоноситель ничем не сдерживается, поэтому полностью наполняет компенсационный бак. Тогда напор начинает падать. Если вы решите открыть кран, чтобы долить воду в систему, напор вырастет выше нормы. В соединениях появится течь.

Необходима замена бака или мембраны, чтобы уменьшить давление.

Напор ниже или выше нормы. Достичь нормальных значений (номинала) в газовом котле поможет машинный насос.

• Слейте всю воду из системы.
• Перекройте вентили.
• Прокачайте насосом контур, пока не убедитесь, что воды нет.
• Как спустить воздух? Через ниппель с другой стороны от подвода.
• Качайте снова, пока показатели не достигнут нормы, указанной в инструкции «Аристон », «Беретта », «Навьен » и других марок.

Расположение бака после насоса провоцирует гидравлические удары. Дело в том, как работает насос. При его запуске напор резко повышается, а затем так же падает. Чтобы избежать подобных проблем, в закрытой системе отопления установите резервуар на обратную трубу. Следующим врезается насос перед котлом.

Почему повышается давление в закрытых системах

В двухконтурном котле скапливается воздух. Почему так случается:

• Неправильное заполнение водой. Забор проводится сверху, слишком быстро.
• После ремонтных работ излишки воздуха не были спущены.
• Сломаны краны Маевского для спуска воздуха.

Износилась крыльчатка насоса. Отрегулируйте или замените деталь.

Чтобы сбросить или снизить давление, заливайте жидкость правильно. Забор проводится снизу, медленно, при этом открыты краны Маевского для стравливания излишков воздуха.

Проблемы открытой системы

Неполадки такие же, как описано выше

Важно правильно заливать воду и стравливать воздух. Если после этого давление не нормализовалось, необходимо провести дренирование системы

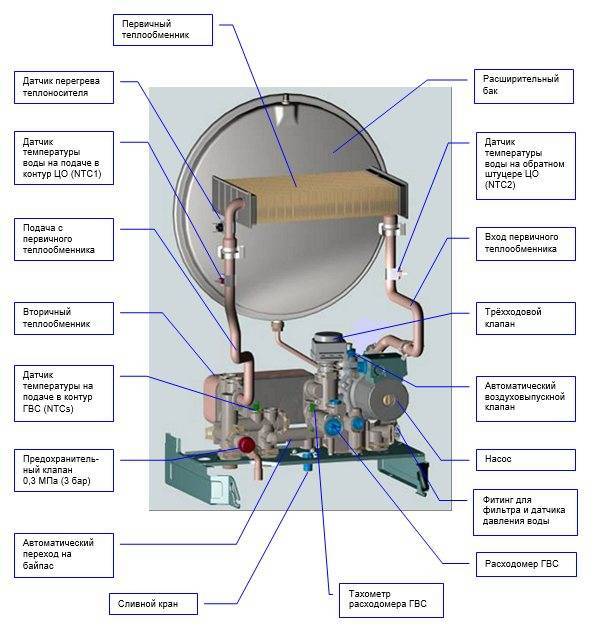

Вторичный теплообменник

Узел служит для нагрева ГВС. Его конструкция состоит из двух изолированных трубок. По одной течет холодная вода, по другой уже нагретая. При повреждении стенок, появлении свища жидкости смешиваются и попадают в отопительную часть. Тогда идет повышение напора.

Если вы не хотите заниматься ремонтом и пайкой теплообменника, можете его заменить. Для этого купите ремкомплект и принимайтесь за работу:

• Перекройте подающие вентили.
• Слейте воду.
• Вскройте корпус, найдите радиатор.

Узел крепится двумя болтами. Выкрутите их.

• Демонтируйте неисправную деталь.
• Установите новые прокладки в местах креплений и подключите теплообменник.

Остальные причины

Есть и другие причины подобных проблем:

• Перекрыта арматура. При заборе напор повышается, защитные датчики блокируют технику. Осмотрите краны и вентили, открутите их до упора. Убедитесь в работоспособности клапанов.
• Засор фильтра-сеточки. Он забивается мусором, ржавчиной, грязью. Снимите и прочистите деталь. Если у вас нет желания регулярно заниматься чисткой, установите магнитный или промывной фильтр.
• Кран подпитки вышел из строя. Возможно, износились его прокладки, тогда можно обойтись заменой. В противном случае придется менять кран.
• Проблемы с автоматикой. Неисправность терморегулятора или контроллера. Причина в износе, заводском браке, неверном подключении. Проводится диагностика, ремонт.

Контролируйте, исправны ли детали защиты котла: манометр, клапан, отводчик воздуха. Проводите чистку радиаторов и других узлов от пыли, сажи, накипи. Профилактика помогает предупредить серьезные поломки газового оборудования.
