Подробная инструкция по установке пластиковых окон своими руками

Инструменты и материалы

Если установку пластиковых окон планируется осуществить собственными силами, то не обойтись без использования следующих инструментов:

Нож
Пистолет для монтажной пены
Дозатор
Лопатка для остекления
Струбцина для оправки
Набор зубил
Напильник
Лом
Ручная пила по дереву
Набор шпателей
Нож для уплотнителя
Рулетка
Электродрель
Набор свёрл по металлу и бетону

Для выполнения регулировочных работ после установки окон также могут понадобиться: отвертки, пассатижи и шестигранные ключи.

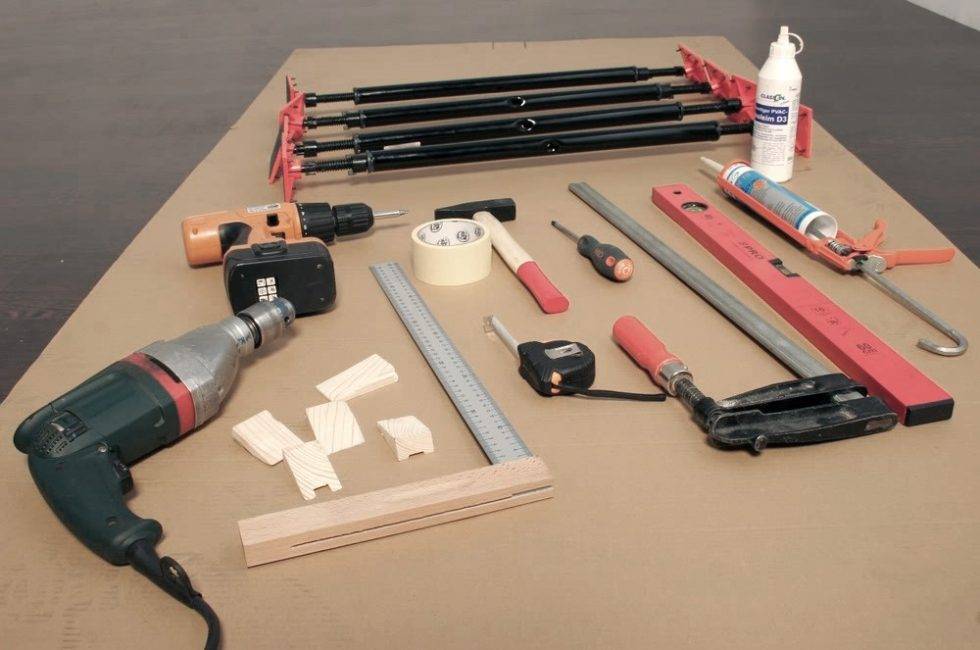

Инструмент для монтажа окон ПВХ

Кроме этого, перед началом монтажных работ следует приобрести необходимые материалы, среди которых:

Монтажная пена
Уплотнительная лента
Монтажные распоры
Гидроизоляционная лента
Диффузная лента
Силиконовый герметик

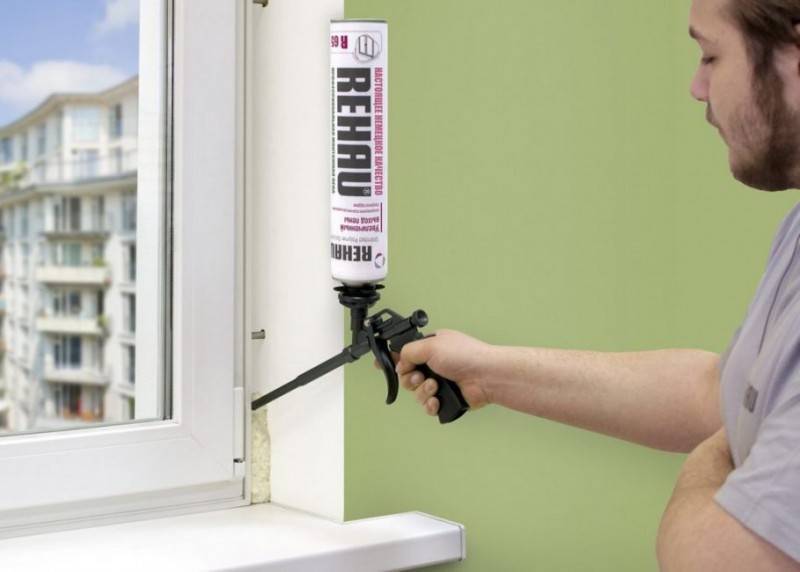

Монтажная пена

Также для надёжной фиксации конструкции не обойтись без использования качественных крепёжных изделий. Саморезы, дюбеля и анкерные болты должны быть правильно подобраны по длине и диаметру, только в этом случае можно гарантировать качественное крепление окна.

Все применяемые материалы должны быть надлежащего качества, поэтому после покупки не следует их долго хранить. Кроме этого следует отдать предпочтение продукции известных производителей, которая, несмотря на более высокую стоимость, пользуется большей популярностью у профессиональных строителей.

Инструменты можно приобрести новые или взять напрокат. Второй вариант позволяет значительно сэкономить деньги.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Устройство пластикового окна

Основной компонент таких окон – рама. На нее монтируют створки и фурнитурные элементы. Металлопластиковая рама монтируется в проем и состоит из профилей ПВХ, усиленных внутри стальным армированием. При этом железные элементы, в отличие от полимерных, не доходят до зоны стыка (у последних области соединения крепко свариваются). Рама делает конструкцию жестче и помогает ей выдерживать вес других компонентов. К их числу относятся:

Створки, состоящие из армированного профиля. Они обеспечивают открывание и закрывание окна в разных направлениях. Обычно предусмотрены два режима: горизонтальное распахивание и вертикальное открытие для проветривания.
Герметичный стеклопакет. Он состоит из группы стекол, объединенных попарно в камеры (их число бывает от 1 до 3).
Штапик – широкая пластиковая деталь, фиксирующая стекла.
Фурнитура – металлические элементы, формирующие механизм настройки положения створок. Сюда же можно отнести и ручки, монтируемые на внутреннюю сторону.
Уплотнитель – изделие из резины, каучука или силикона, делающее конструкцию герметичнее. Оно предохраняет помещение от сквозняков, холодного воздуха, влаги. Им оборудуют рамы, створки и участки соединения штапика со стеклянной поверхностью. Места соединения скрепляют герметиком.
Импост – армированный пластмассовый профиль, имеющий 3 или 5 камер. Он монтируется вертикально и делит проем на несколько областей (в зависимости от числа створок).

Дополнительные элементы – откосы, подоконник и наличники. Они также входят в систему окон, выполняются из прочного пластика и используются для отделки места вокруг проема.

На створки с наружной стороны закрепляют москитную сетку в прочной раме. Она приобретается отдельно для защиты от насекомых и предотвращения выпадения домашних животных.

Кто вам ставил пластиковые окна?

Сами
26.67%

Монтажники от продавца
33.33%

Монтажники из сторонней организации
40%

Проголосовало: 15

Процесс установки

Процесс монтажа ПВХ окна в деревянном доме предполагает четкое соблюдение технологии. Первым делом необходимо тщательно произвести все замеры. Вначале определить расстояние от пола до подоконника. Для этого потребуется учитывать рост человек. Полученное расстояние приравнять к 80 или 90 см.

При выполнении замеров необходимо принимать во внимание комфортный отступ к окну. Подоконник должен находиться выше, чем обеденный или письменный стол

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов

Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов. Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены.

Вырезать проем, применяя уровень. При помощи отвеса осуществить разметку вертикальных отметок. Верхний предел определяется с учетом высоты конструкции. ПВХ рамы предполагают увеличение проема на 14 см выше оконной конструкции. Ширина проема также должна быть больше кона на 12 см.

Когда подготовка проемов и обсады закончена, то можно переходить к монтажу стеклопакетов. При этом стоит учитывать одно основное правило – сверлить раму насквозь нельзя, так как это может нарушить герметичность и теплоизоляцию. Лучше всего задействовать для этого специальные крепления. Упростить монтажные работы можно, если демонтировать с рамы створки. Таким образом удается облегчить конструкцию.

Процесс монтажа рамы осуществлять при помощи уровня. Это даст возможность получить его правильную посадку. После установки рамы можно переходить к фиксации откосов. При этом не стоит забывать про зазоры для монтажной пены. Когда рама уже будет установлена, то можно взять в руки пистолет с монтажной пеной и пройтись ей по периметру проема.

Осуществляя работы по установке ПВХ окон в деревянном доме, необходимо принять во внимание следующие особенности:

Поддонник ПВХ окна должен быть сосредоточен строго горизонтально. Для его выравнивания необходимо использовать пластиковые пластины.
Повысить прочность крепление при монтаже подоконника можно, если по бокам коробки выполнить врубки. Их глубина будет равняться 8 мм.
Крепление подоконника должно происходить с использованием саморезов.
Перед непосредственной установкой ПВХ окна в доме необходимо закрепить ручку стеклопакета. Если она будет находиться в горизонтальном положении, то это говорит о том, что створка открытая. Для фиксации ручки стоит задействовать болты. Затем ее установить в нижнее положение.
Когда происходит фиксация конструкции саморезами, то между окном и коробкой стоит расположить брус шириной 1 см.
При установке стеклопакетов необходимо предусмотреть регулировочные пластины. Они будут сосредоточены между сливами. Это позволит добиться необходимого отвода конденсата.
Вхождение стеклопакета должно выполняться свободно. Если конструкция имеет перекос, то могут возникнуть трещины на стекле.
По завершении всех работ необходимо взять ПВХ штапики и закрепить стеклопакет. Пространство между проемом и окном устранить при помощи монтажной пены. Когда она застынет, то убрать ее излишки, установить водоотлив и наличники.

Окно с четвертью

Измерьте размер проема между четвертями в наиболее узком месте и прибавьте 3 сантиметра к полученному расстоянию, таким образом определяется ширина окна. Для определения высоты просто сделайте замер от верхней четверти к самому низу проема. Замеры на подоконник и отлив производятся аналогично замерам для окон без четверти.

Если вам нужно сделать демонтаж старого окна, возьмите наружные размеры за исходные. Непременно закажите заглушки (с указанием ширины свеса) для подоконника, установочный профиль и крепежные элементы. Заранее подберите тип (3-х, 4-х или 5-икамерный) и вид (1, 2-х, 3-хкамерный) стеклопакета, продумайте варианты открывания окна (проветривание, микропроветривание, глухое и т. д.)

Подготовка пластикового окна к установке

Итак, вот собственно говоря и виновник торжества.

Окно какой-то турецкой фирмы, приобретенное в Леруа за 4500 рублей. Габариты — 1200 мм на 800 мм.

Для облегчения монтажа необходимо с окна снять стеклопакет. Обычно, при покупке новых окон производитель намеренно не забивает штапики слишком сильно, чтобы была возможность свободно их удалить, но если вы не видите щелей, то шпатель вам в руки

Действуйте осторожно, чтобы не оставить на самом окне никаких сколов или вмятин. Легкими простукиваниями штапики должны свободно выйти

В связи с тем, что у меня окно только с одной створкой — мной было принято решение не вынимать стеклопакет, а просто снять створку окна с петли. Для этого в верхней петле я аккуратно выбил шток и просто снял створку с нижней петли.

Друзья, если у вас окно не очень больших размеров, то лучше вставить его с помощью анкерных пластин, чтобы лишний раз не нарушать целостность заводской сборки.

Демонтаж старого окна

Лучше всего старое окно снимать непосредственно перед установкой нового. Оно вряд ли кому-либо пригодится, поэтому его обычно вырывают вместе с крепежными элементами. Если потребуется, раму можно распилить и вынуть по секциям.

Термоизоляция, уплотнитель удаляются.

Вся штукатурка, что имеется на откосах, счищается. Желательно воспользоваться перфоратором с насадкой «лопата».

Подоконник снимают. Цементный слой, что когда-то застыл под ним, счищают.

Каждую из обрабатываемых поверхностей покрывают грунтовкой. Кстати, монтажники порой «забывают» производить такие действия, так как это лишняя работы, а последствия могут вовсе не проявиться или проявятся нескоро.

Оконный проем освобожден

Если проём деревянный, укладывают слой гидроизоляции по всему периметру.

Устанавливаем пластиковые окна: общие моменты

Монтаж пластиковых окон в каркасном доме рекомендуют начинать после завершения обшивки каркаса и перед утеплением стен. Вы можете выполнить все работы своими руками, или же для своего спокойствия и более качественной установки, воспользоваться услугами профессиональных рабочих.

Самостоятельная установка пластиковых окон в каркасном доме потребует наличие следующего инвентаря:

Сподручные инструменты (молоток, отвертка, ножовка);
Электрические инструменты (дрель, лобзик);
Мелкие расходники (болты, саморезы, и пр.);
Теплоизолятор;
Отвес;
Строительный уровень;
Деревянные подкладки.

Первый этап. Подготовка

Монтирование окон должно начаться следом за окончанием нижеприведенных работ:

Установлена каркасная сетка;
Установлены стены и перегородки;
Установлена кровля;
Проложены материалы, защищающие от попадания влаги и ветра.

Необходимо учитывать, что для внутренней и внешней пароизоляции желательно запастись резервом возле оконных проемов. Благодаря ему, создается нахлест изоляции на проем.

Следует знать, что в списке, предоставленном выше, не были отмечены перекрытия, как финишная фаза постройки. Это действительно является таковым, поскольку конечная отделка внутри помещения (включающая установку пола), производится позже.

В случае если вы проводите установку окна в каркасном доме, где пока отсутствуют полы, необходимо учесть наличие на площадке специальных строительных лесов, на которых можно будет с удобством выполнять монтажные работы. Будут полезными также складные стремянки из алюминия и телескопические лестницы, их ассортимент сейчас достаточно существенный. Профессиональные рабочие предпочитают использовать леса и стремянки российского выпуска. Они сочетают в себе бюджетную цену, высокое качество и долговечность.

Прежде чем монтировать оконные блоки, следует их подготовить. На торцевой стороне к ним необходимо приклеить специальные монтажные ленты: влагоизоляционные (на внешней стороне стены) и ветроизоляционная (на внутренней). С помощью этих материалов, оконные проемы будут иметь высокую устойчивость к излишней влаге и порывам ветра.

Основная работа. Монтирование оконных блоков

Прежде чем начинать производить монтаж пластиковых окон в каркасном доме, следует вытащить сам стеклопакет из блока. Необходимо заблаговременно до этого вытянуть штапик-защелку. Используя дрель, требуется высверлить несколько отверстий по периметру блока. Выбирать диаметр сверла следует, основываясь на диаметре самореза. Далее устанавливаются подкладки, обязательно идентичной толщины, по две штуки по всей длине с четырех торцов и одну штуку в каждый угол. Необходимо проследить за тем, чтобы расстояние между блоком и проемом было строго от одного сантиметра.

Следующим этапом необходимо оценить оконный блок на малейшее искривление. Это производится с помощью строительного уровня или обычной нити с грузилом. Если присутствует искривление – обязательно необходимо сделать нулевой угол с помощью наращивания подкладки с нужной стороны. Пропустить данный этап не рекомендуется, поскольку впоследствии в неровно установленной конструкции будет неровно открываться оконный проем, что приведет к полной поломке окна. Если же все ровно – можно устанавливать.

После этого вставляем блок в проем, закрепляем саморезами. Далее крепится стеклопакет и фиксируется штапиками. Образовавшуюся пустоту следует залить монтажной пеной.

Почему стоит установить именно окна ПВХ своими руками?

Существует множество материалов, из которых производят окна. Однако, наиболее универсальным и выгодным материалом является пластик. Можно выделить несколько конкретных преимуществ этого материала:

Благодаря такому материалу, как пластик, окна будут полностью герметичны
Вам обеспечивается не только гидроизоляция, но также теплоизоляция и звукоизоляция
Окна такого типа не приносят вреда здоровью. Это подтверждено специалистами, которые проводили специальные анализы и подробно знакомились с химическим составом окон
Все современные окна изготавливаются из экологичного пластика
У вас есть огромный выбор из множества моделей окон. Более того, вы имеете возможность заказать уникальные окна из пластика. Их уникальность будет выражена не только во внешнем виде, но и в фурнитуре
Путем проведения экспертной оценки было доказано, что такая конструкция, как окно из пластика, имеет долгий срок службы (несколько десятилетий)
На окна из пластика не оказывают сильного влияния никакие атмосферные явления
Если вам требуется окно, за которым не нужен уход, тогда выбирайте пластик. Его не нужно подкрашивать каждый год или осуществлять какое-либо другое обслуживание

Помимо вышеперечисленных плюсов, стоит отметить, что пластиковые окна отлично вписываются в интерьер любого дома, будь то квартира или коттедж. Вы сможете оформить оконный проем шторами или жалюзи. Любые элементы будут отлично сочетаться с вашими окнами.

Как сделать замер пластикового окна

При заказе окон у вас потребуют шесть размеров: высоту и ширину окна, длину и ширину подоконника и откоса. Чтобы правильно все измерить, необходимо определить, с четвертью у вас сделан у вас оконный проем или без.

Проем с четвертью (четвертной) и без

Осматриваете проем. Если наружная часть окна уже, проем с четвертью. В этом случае измерения делают по самому узкому месту: проемы редко имеют идеальную геометрию, потому измерять придется в нескольких точках. Находите самое маленькое значение, прибавляете к нему 3 см. Высоту передаете так, как есть.

Если проем ровный, расчет идет по-другому. Измеряете ширину и высоту. От измеренной ширины отнимаете 3 см, от высоты — 5 см. Это и будет высота и ширина вашего окна. По ширине убираем 3 см, так как необходим зазор не менее 1,5 см с обоих сторон под монтажную пену. По высоте отнимаем 5 см, так как сверху нужны все те же 1,5 см, а снизу — 3,5 см уйдет на установку подоконника.

Длина подоконника и отлива берется с запасом — на 5-10 см больше ширины оконного проема. При установке и отлив и подоконник «утапливают» немного в прилегающие стены, туда и пойдут излишки. По ширине отливы стандартны, так что выбирается ближайший больший. По подоконникам ситуация иная. Его ширина выбирается произвольно — по желанию хозяина. Кому-то нравятся широкие — чтобы можно было поставить что-то, кто-то предпочитает вровень со стеной. Так что тут правил нет.

Еще при заказе вам нужно будет указать, сколько и каких частей будет в вашем окне: есть или нет глухарь, где он расположен, сколько створок, с какой они стороны, как должны открываться. Потребуется указать тип фурнитуры (проветривание, микропроветривание).

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.

Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html

Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

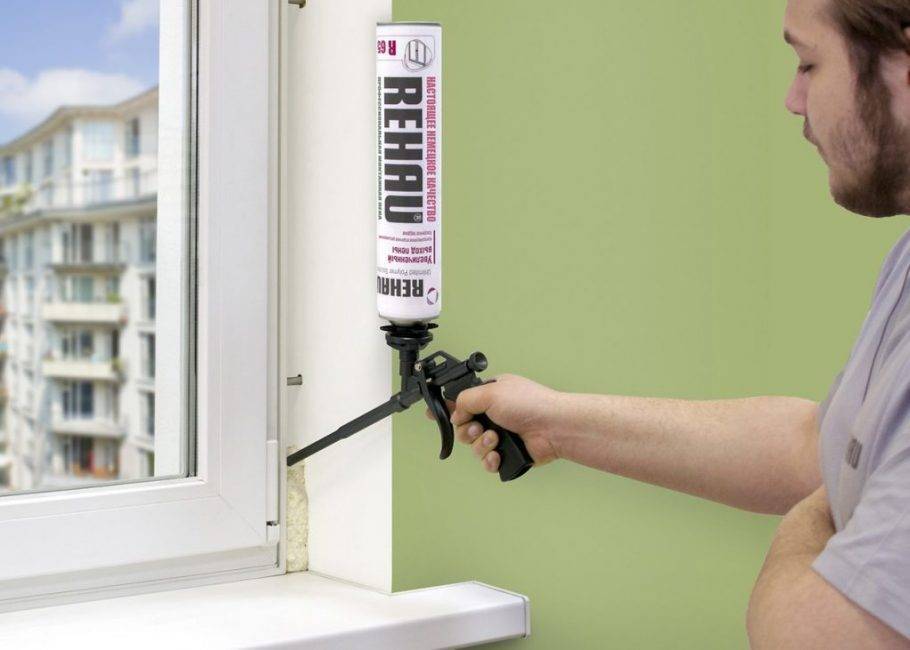

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества

В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака

В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

https://youtube.com/watch?v=ORcLKpyr7NE

Организационные работы

Положительным качеством монтажа окон из пластика самостоятельно, является в том, что монтаж окон своими руками вы произведёте более тщательно, чем множество специализированных работников. Всё — таки, если вы не обладаете навыками монтажа подобных окон и никогда не видели, как это делают, то лучше всего воспользуйтесь услугами специализированных рабочих.

В какое время лучше всего осуществлять монтаж пластиковых окон?

Осуществлять смену окон лучше всего с мая по сентябрь, а также установку окон лучше всего делать в сухую погоду.

Монтаж пластиковых окон можно осуществлять и в зимнее время, но в том случае, если на улице температура воздуха не меньше минус пяти градусов. Иначе требуется установить специальный тепловой экран.

Также не рекомендовано осуществлять монтаж окон и сильную жару. Очень важным моментом при смене окон считается не только их установка, но и точные замеры, и точный выбор.

Замер окон

Прежде, чем приобрести новое пластиковое окно, нужно сделать измерения оконного проёма и по полученным данным купите готовое окно или сделайте заказ на изготовление окна. Когда вы заказываете окно по своим размерам, то оно соответственно идеально впишется в проем вашего окна.

Готовые же окна изготавливают по стандартным размерам и поэтому в проём вашего окна оно может и не встать как надо.

Порядок замера

Итак, замер окна нужно делать так:

Сначала делают замер оконного проёма внутри по ширине, от стены. Если на окне есть откосы, то их убирают, чтобы сделать точный замер.
После этого делают измерения высоты проёма, при этом нужно учитывать тип подоконника. В том случае, если дом является панельным, то обычно подоконник является, частью плиты и поэтому пластиковое окно будет устанавливаться именно на него. Но если подоконник съёмный, то замеры делают от начала плиты.
Затем по мере возможности делают измерения глубины оконного проёма и для этого убирают часть штукатурки или убирают планки с боков окна.
Измерения с наружной стороны делают следующим образом, вначале делают замеры ширины и высоты проёма, потом убирают немного штукатурки, затем начинают измерять глубину проёма между окном или стеной.

Если возможно перед замерами снимите отлив и посмотрите есть ли окантовка снизу или поверхность прямая.

Окно не должно вплотную вставляться в проём, между окном и проемом должен быть небольшой зазор, так как ему нужно расширяться или сужаться, это будет зависеть от температурных изменений.

Требования к зазорам

Минимальные размеры зазоров должны быть такими:

Окно до 1м 20 см отступ должен быть в 15 мм;
Окно до 2 м 20 см отступ составляет 20 мм;
Окно до 3 м отступ составляет 25мм.

Когда будете заменять окно, необходимо учесть что окно, должно входить в проём для окна, только на некоторое количество сантиметров. Это нужно, чтобы стеклопакет не был в стене и для того чтобы сделать откосы.

Сделаны все замеры, учтены все нюансы и в итоге получен необходимый размер оконного профиля. Теперь вы можете идти в фирму и заказывать окно или брать готовое подходящее вашим параметрам.

Демонтаж старого окна и подготовка проёма

После того как вы уже купили окно и погода позволяет его установку, то можно делать его монтаж. Необходимо учитывать, что все работы будут довольно пыльными, поэтому все вещи лучше убрать или накрыть плёнкой.

После того как вы сделали все подготовительные работы начинайте демонтаж старого окна, а для того чтобы убрать старое окно, используйте зубило, монтировку и молоток.

Вначале снимают форточку или створку, которая меньшего размера.
Затем ножовкой или электрическим лобзиком необходимо сделать распил перегородки между створками и вытащить её из рамы.
Далее мы распиливаем часть рамы пополам, лучше всего распил делать снизу и затем её убираем.
Когда работы по демонтажу рамы совершены, убираем все неровности при помощи зубила, молотка или перфоратора и проделываем канавки по бокам, это нужно чтобы подоконник заходил чуть в стену.

До установки пластикового окна, необходимо хорошо убрать оконный проём от грязи и немного увлажнить его.

Затем можно приступить к подготовке окна к установке.

Подготовительный этап

Подготовка помещения к монтажу пластикового окна — укрытие мебели плёнкой

Как только заказанные окна будут доставлены, можно начинать подготовку к их установке. Рабочее место следует полностью освободить от лишних предметов.

Из окна вынимают стеклопакет, если это требуется. Штапик бережно поддевается штапелем, извлекается. Первым делом, вынуть нужно вертикальные штапики, после этого — горизонтальные. Каждый следует пронумеровать, иначе после установки могут образоваться зазоры.

Теперь можно раму наклонить, стекло вынуть.

Как вынуть стеклопакет

С навесов снимают заглушки, после этого выкручивают болты. Следует повернуть ручку в режим «проветривание», то есть по центру. Приоткрывают окно и снимают. Получается, что на месте остается лишь рама с импостами (специальными перемычками, что вводятся в конструкцию для раздела створок).

Делается разметка под анкеры с последующим сверлением отверстий:

снизу — 2;
сверху — 2;
слева — 3;
справа — 3.

Используются анкеры — диаметр 1 см, а также соответствующее сверло.

Материал стен может оказаться неплотным (например, ячеистый бетон). Тогда крепеж производится с использованием анкерных подвесов. Их фиксируют на раме и стене с помощью саморезов (потребуется по 8 штук).
