Как рассчитать нагрузку на фундамент для дома?

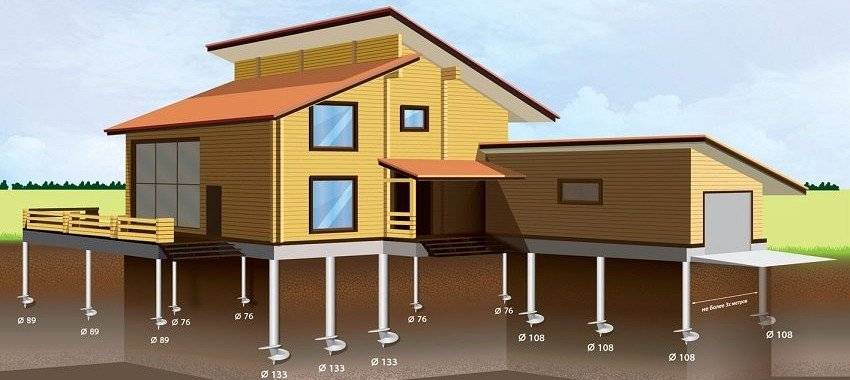

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

Просчет ростверка свайного основания на изгиб

Правильно рассчитать практичности ростверковых конструкций на изгиб необходимо по периметру сечений колонн в совокупности с внешними границами подколонника или гранями ступенчатой стенки.

Искомая величина, подразумевающая взятый относительно главных осей поперечного сечения момент системы сил по возврату отброшенной части в изначальное состояние, высчитывается как суммарный показатель моментов силы от реакции каждой из свайных опор.

Ее значение рассчитывается по формуле:

где Мyi и Мхi – моменты изгиба в искомых состояниях;

Fi – нагруженность свайной опоры относительно площади оборудованной подошвы ростверковой конструкции;

Xi и Yi – отрезок от осей свайных опор до искомого поперечного сечения.

Основной алгоритм

Расчет фундамента под дом производится в несколько этапов:

1. Определение несущей способности элементов и степень их заглубления.
2. Расчет необходимого количества свай/блоков (в зависимости от типа фундамента).
3. Подходящая арматура для фундамента, расчет каркаса.
4. Количество бетона, его вид.

Для каждого типа основания существуют свои дополнения и особенности.

Расчет свайного фундамента сводится к определению необходимых размеров составляющих элементов, величины их заглубления, шага между ними, планирования разбивки на чертежах. При крупном строительстве инженеры используют сложные вычислительные формулы для определения всех параметров. Мы рассмотрим упрощенный пример расчета фундамента с применением свай разного типа, используемых при частном строительстве.

Какие нагрузки влияют на фундамент?

На фундамент дома влияют различные нагрузки: постоянные и временные, возникающие в силу каких-либо обстоятельств.

В общем виде все типы нагрузок на фундамент можно классифицировать по четырем основным направлениям:

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы

• масса всех элементов конструкции возводимого дома;
• так называемая полезная масса, состоящая из всех предметов мебели и интерьера, которые будут находиться в здании;
• фундаментальные нагрузки или масса самого фундамента;
• временные нагрузки, которые зависят от климатических условий местности, где строится здание – количество осадков в виде дождя и снега, сила и скорость ветра.

Расчет нагрузки на фундамент

Расчет веса каждого элемента производится с учетом параметров строительных материалов, из которых состоят эти элементы:

1. 1 м² кровли с асбоцементными листами весит 50 кг. Соответственно, если площадь рассматриваемой крыши 70 м², то ее вес равен 70 × 50 = 3500 кг = 3,5 т.
2. Вес 1 м² чердачного перекрытия из дерева 150 кг, соответственно общий вес 50 × 150 = 7500кг = 7,5 т.
3. Вес 1 м² бетонного чердачного перекрытия 350 кг, соответственно общий вес 50 × 350 = 17500 кг = 17,5 т.
4. Вес 1 м² межэтажного перекрытия из дерева 200 кг, соответственно общий вес 100 × 200 = 20000кг = 20 т.
5. Вес 1 м² бетонного межэтажного перекрытия 400 кг, соответственно общий вес 100 × 400 = 40000 кг = 40 т.
6. 1 м² внешней стены весит 250 кг. Соответственно, если площадь внешних стен 160 м², то общий вес равен 160 × 250 = 40000 кг = 40 т.
7. 1 м² внутренней стены весит 240 кг. Соответственно, если площадь внутренних силовых стен 50 м², то общий вес равен 50 × 240 = 12000 кг = 12 т.
8. Примерный вес погонного метра ленточного фундамента 1700 кг. Учитывая, что периметр фундамента 34 м, то его общий вес равен 34 × 1700 = 57800 кг = 57,8 т.
9. Вес полезной нагрузки (люди, оборудование, мебель) 26 т.
10. Вес снегового покрова 100 кг / м² кровли. Общий вес равен 50 × 100 = 5000 кг = 5 т. При расчете используется не площадь кровли, а площадь ее проекции (то есть площадь чердачного перекрытия). Также, величину снеговой нагрузки необходимо брать в зависимости от региона проживания.

Таблица определения снеговой нагрузки местности

Снеговой район	I	II	III	IV	V	VI	VII	VIII
Вес снегового покрытия Sg (кгс/м2)	80	120	180	240	320	400	480	560

Карта зон снегового покрова территории Российской Федерации:

Подсчитаем общий вес дома:

• Вес дома с деревянными перекрытиями 171 т.
• Вес дома с бетонными перекрытиями 201 т.

Для определения расчетной нагрузки увеличим общий вес на 30% и получим:

• Вес дома с деревянными перекрытиями 220 т.
• Вес дома с бетонными перекрытиями 260 т.

Теперь, зная тип грунта, можно определить и проанализировать площадь подошвы фундамента.

Таблица допустимого давления на грунт, кг/см²:

Грунт	Глубина заложения фундамента, м
1 — 1,5	2 — 2,5
Щебень, галька с песчаным заполнением	4,5	6,0
Дресва, гравийный грунт из горных пород	4,0	5,0
Песок гравелистый и крупный	3,2	5,5
Глина твердая	3,0	4,2
Щебень, галька с глинистым заполнением	2,8	4,2
Песок средней крупности	2,5	4,5
Песок мелкий маловлажный	2,0	3,5
Суглинок	1,7	2,0
Глина пластичная	1,6	2,0
Супесь	1,5	2,5
Песок мелкий очень влажный	1,5	2,5

Возьмем для примера песок средней крупности с допустимым давлением на грунт 2,5 кг/см² = 25 т/м².

Получаем:

• 220 т / 25 т/м² = 8,8 м² допустимая площадь подошвы фундамента дома с деревянными перекрытиями.
• 260 т / 25 т/м² = 10,4 м² допустимая площадь подошвы фундамента дома с бетонными перекрытиями.

Зная периметр (длину) фундамента (в нашем случае 34 метра), можно определить минимально допустимую толщину ленты:

8,8 м² / 34 м = 0,26 м = 26 см (для дома с деревянными перекрытиями).

10,4 м² / 34 м = 0,31 м = 31 см (для дома с бетонными перекрытиями).

Допускается, если толщина ленты будет больше рассчитанных значений. Изменение в меньшую сторону недопустимо.

Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента

При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения. Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость

Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

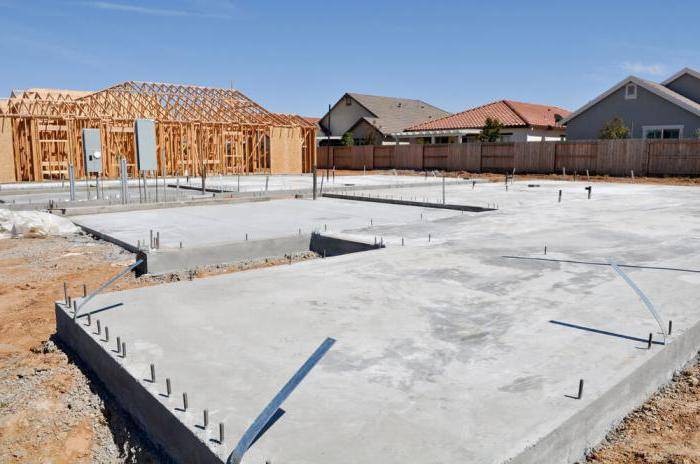

Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

Данные для проведения расчета

Чтобы произвести расчет нагрузки на фундамент дома необходимо рассмотреть подробный план здания. При этом для расчетов потребуются определенные данные, которые предоставляет этот документ.

Чтобы правильно рассчитать сбор нагрузки, нужно рассмотреть пример сбора таких данных. Приведем пример. Согласно плану, дом состоит из первого этажа и мансарды. Площадь постройки составляет 10х10 м. Высота стен составляет 2,5 м. Толщина газобетонных стен составляет 3 м. Между перекрытиями определяется расстояние 3 м.

Здание будет облицовано слоем 12 см. из пустотелого кирпича. Первое перекрытие находится над цокольным этажом. Для этого применяются железобетонные пустотелые плиты. Из этого же материала будет выполнено перекрытие для мансардного этажа. Крыша имеет стропильную конструкцию и будет отделана профнастилом. Дом будет построен на Урале (IV климатическая зона).

Рекомендации

Достаточно часто для строительства домов, бань, саун или бассейнов несложной архитектуры можно использовать разные типы фундамента. Прежде чем утверждать проект, можно провести предварительную калькуляцию стоимости фундаментов разных типов. Для этого следует сделать расчет количества блоков, расчет кирпича на цоколь, расчет бетона, арматуры, готовых железо-бетонных свай. Зная стоимость каждого вида материалов и их расход, нужно провести сравнительный анализ и выбрать наиболее экономичный вариант. При этом состояние грунта и архитектура здания должны позволить использовать выбранный тип фундамента.

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
2. Выкапывается траншея под размеры монолитного ростверка.
3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
4. Копка ям под столбы. Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Расчёт нагрузки на столбчатый фундамент

Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба (Sс) на высоту (H).

Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.

• Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
• Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.

Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.

Свайный фундамент: особенности и преимущества

Данный тип фундамента применяется на почвах со слабыми несущими свойствами. Есть и другие случаи, когда используются сваи: глубина замерзания более 2 метров, постройка домов массой свыше 350 тонн, высокий уровень грунтовых вод.

На почвах со слабыми несущими свойствами используют свайный фундамент

Преимуществами такого фундамента являются экономичность, скорость возведения, возможность проведения работ в условиях зимы. Сваи придают высокую устойчивость дому, несмотря на пучение грунта, сдвиг почвы или наводнение.

Отдельные сваи объединяются монолитным или сборным ростверком.

Существуют 3 вида свай: забивные, буронабивные и винтовые.

С чего начать расчёт свайного фундамента

Сначала вычисляют общую нагрузку на фундамент. Далее, определяют значение несущей способности одной сваи.

Глубина погружения свай в землю выбирается самостоятельно, но не меньше глубины замерзания почвы плюс 0,5 метра или не меньше глубины залегания твёрдого слоя почвы.

Сваи различного диаметра имеют разную несущую способность

Зная несущую способность одной опоры, вычисляют нужное их количество. Далее, можно узнать величину шага установки свай путём деления суммы длин несущих стен на число этих свай.

Для расчёта основания фундамента любого здания следует учесть осадку находящихся рядом сооружений, которые отличаются нагрузками на почву, загрузкой территории дополнительными постройками, насыпями

Также придётся принять во внимание величину сопутствующих осадков уже существующих фундаментных оснований. Если расчёт осадков  фундаментов превышают допустимые значения, тогда нужно будет увеличить размеры подошвы фундамента, глубину заложения, уплотнить грунт. Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т

д. Надо будет указать только некоторые исходные данные по будущей стройке

Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т. д. Надо будет указать только некоторые исходные данные по будущей стройке.

Для надёжности и долговечности конструкции следует внимательно отнестись к проектированию и расчёту фундамента, потому что исправить недочёты не получится.

Постоянные нагрузки

Постоянные нагрузки от конструкций рассчитывают с использованием таблиц, каталогов и паспортных данных в которых указывается масса или плотность конкретного элемента. В таблице рассмотрим плотности часто используемых строительных материалов.

Название материала	Плотность, кг/м3
Кладка из кирпича: полнотелого	1800
Силикатного	1900
Пустотелого	1300–1400
Бетоны: тяжелый	2200–2500
Ячеистый	400–1200
Асфальтобетон	2000–2200
Железобетон: на тяжелом бетоне	2500
Керамзитобетон	1600–1800
Шлакобетон	900–1200
Теплоизоляторы: Керамзит	500–900
Вата минеральная	200
Пенопласт	15–100
Плиты из минеральной ваты	300–500

Некоторые материалы рассчитывают исходя из их площади, а не плотности.

Название материала	Масса 1 м2
Плиты перекрытия ж/б: Ребристые длиной 6 м	170
Ребристые длиной 12 м	220
Пустотные	250
Кровельные и изоляционные материалы: Черепица	50
Рубероид	1,7
Асбестоцементные листы усиленного профиля	22
Покрытия пола: Ковры	6,0
Паркет штучный	10
ДСП 16 мм	4,8
Линолеум 3 мм	4

К примеру, 1 м2 кирпичной стены из полнотелого кирпича толщиной 380 мм обшитой пенопластом ПСБ-25 толщиной 10 см будет обладать таким весом: 0,38×1800 + 0,1×25 = 304+2,5=303,5 кг. Зная это значение высчитывают вес всех стен и перегородок в здании. Также собирают нагрузку от собственного веса перекрытий и крыши.

К постоянным нагрузкам также относят и собственный вес самого фундамента. Его рассчитывают исходя из материала строительства и геометрических размеров. Ширина фундамента выбирается исходя из толщины стен, но не менее 300 мм. Высота (глубина заложения) в большинстве случаев зависит от глубины промерзания. Для Московской области, к примеру, она составляет около 1,8 м. То есть, с учетом просвета над грунтом, это около 2 м. Если проектируется ленточный фундамент шириной 400 мм и высотой 2 м из бетонных блоков, то вес 1 м будет составлять 0,4× 2×2500=2000 кг. Если общая длина фундамента 50 м, то он создает общую нагрузку на грунт в 100 000 кг.

Обязательно используют коэффициенты надежности, которые составляют:

• для металлоконструкций – 1,05;
• бетонных материалов плотностью выше 1600 кг/м3, деревянных, армокаменных, каменных и железобетонных конструкций – 1,1;
• бетонных плотностью меньше или равной 1600 кг/м3, выравнивающих слоев, засыпок, стяжек, отделочных слоев, выполненных на заводе – 1,2;
• то же самое, но выполненных на строительной площадке – 1,3.

С учетом этого коэффициента фундамент, запроектированный выше, будет обладать общим весом в 100 000 × 1,1 = 110 000 кг.

Определяем количество

Выполняя расчет свайного фундамента, посредством сложных вычислений определяют их количество, необходимое для надежной работы будущего основания. Чтобы не прибегать к таким формулам, специалисты вывели общие правила распределения опорных точек под периметром дома:

• Под деревянные и каркасно-щитовые строения используют шаг ≤ 3 м.
• Для домов из легких бетонов расстояние между сваями не должно превышать 2 м.

Количество определяем следующим образом:

1. Нарисуйте план фундамента.
2. Обозначьте опоры в углах и на пересечениях стен.
3. Далее распределите сваи согласно приведенным упрощенным параметрам с соответствующим шагом (в зависимости от материала и веса дома).
4. Под тяжелые печи и камины предусматривайте 2 сваи, учитывайте наличие веранды или пристроек.
5. Посчитайте количество металлических столбов по схеме.

В частном домостроительстве применяют преимущественно металлические винтовые сваи. Бетонные устраивают под высотные и массивные крупные здания, потому их расчет мы рассматривать не будем. Существуют также буронабивные сваи. Для них организуют скважины, в которые устанавливают каркас и заливают бетон. Такие иногда путают со столбчатым фундаментом, но это заблуждение.

Основной расчет винтового фундамента на этом закончен. Для небольших построек не требуются сложные вычисления технических показателей, достаточно ограничиться существующими нормами.

Какие нагрузки может испытывать основание

Пример нагрузки здания на основание

Любое здание, хоть одноэтажное, хоть 50-тиэтажное, испытывает нагрузки и давит на грунт, вследствие чего последнее проседает и деформируется.

Конечно же, самым существенным является первый пункт в перечне. Но уж лучше перестраховаться и учесть все элементы с излишком, чем потом кусать локти и наблюдать за деформациями и просадкой от нагрузки на плиту фундамента.

Есть несколько базовых видов нагрузок:

• Статическая – непосредственно вес конструктивных решений и других элементов здания или сооружения;
• Динамические нагрузки также необходимо учитывать. Они могут возникать из-за различных колебаний или работы машин (например, с какими-либо вращающимися частями).
• Третий вид проявляется при появлении определенных погодных условий. Попросту говоря – осадки и различные неблагоприятные погодные влияния. Т.е это снег, сильные шквалы ветра и другое;
• Четвертый вид обусловлен давлением предметов и вещей, которые находятся в самом доме, т.е. это то, чем дом и его опоры нагружены.

Какие воздействия испытывает фундамент и как их определить

В процессе эксплуатации сооружение испытывает следующие усилия:

Виды нагрузок, действующих на фундаменты

• Статические (постоянные).
• Динамические (переменные).

Статические усилия оказываются весом элементов. Они не изменяются с течением времени. Подобное воздействие оказывают перекрытия и стены. Статические усилия используются в качестве определяющих при проведении вычислений.

При расчете фундамента используют вес крыши, внутренних и наружных стен дома, плит (балок) перекрытий, лестничных маршей, опорной части.

Динамические усилия являются переменной величиной. Включают в себя влияние людей, мебели и оборудования, атмосферных явлений и осадков.

Внимание! Воздействие ветра для условий малоэтажного строительства не учитывается. Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий

Воздействие снега учитывают при подсчете усилий на основание

Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий. Воздействие снега учитывают при подсчете усилий на основание.

Онлайн калькулятор нагрузки

Рассчитать рассматриваемый показатель можно путем использования специальных онлайн-калькуляторов. Примером можно назвать сервис: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html или http://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php.

Особенностями второго онлайн-калькулятора назовем следующие моменты:

1. Программа учитывает планировку сооружения и тип используемых материалов при строительстве.
2. Рассматриваются все нагрузки, который оказываются на основание. Данный онлайн-калькулятор позволяет рассчитывать нагрузку стен, кровли, отделочных и других материалов.

На рассматриваемом сервисе есть поля, в которых указывается важная информация, а также таблицы с важной информацией, нужные формулы и многое другое.

Осадка свайного фундамента

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
3. Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа)

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Сваи как панацея современного строительства

Расчет нагрузки свайного фундамента наверно самый востребованный. Если грунт имеет большие показатели по просадке, актуальным будет рассмотрение вопроса об использовании свай. Хотя в последнее время за счет того, что при возведении этого типа основания меньше трудоемкость и количество затрат, его используют и на достаточно плотных почвах, в качестве экономного варианта.

Места основной нагрузки

Винтовой фундамент (или основание на винтовых сваях) для вычисления способности выдержки требует таких исходных данных:

• площадей кровли и чердачного покрытия;
• перекрытий;
• внешних и внутренних силовых стен;
• общий периметр основания.

Его выбор значительно сокращает количество земляных работ. К тому же для него не нужно проводить дополнительные подготовительные этапы. В таком случае вычисляются нагрузки на сваи фундамента.

Чтобы выбрать, какие же лучше использовать сваи, нужно определить все возможные особенности конструктива будущего здания. В последнее время все чаще для такого вида используются винтовые сваи для фундамента. Они имеют множество преимуществ. В первую очередь, уменьшается объем бетона и других дополнительных материалов. К одному из главных преимуществ относится возможность возведения базы сооружения на «тяжелых» и проблемных местностях. Пример такой местности – болото, торфяной грунт, местность с уклоном.
