Перекрытие сборно-монолитное из арболита: установка, достоинства, недостатки

Достоинства и недостатки арболита

Интерес к арболиту возродился с ростом строительства частных загородных домов. Заказчик сегодня хочет получить высокотехнологичное, долговечное, тёплое и, главное, не слишком дорогое жилище. Профессиональные же строители, реагируя на этот запрос, стали чаще рекомендовать строить дом из арболита. Согласно, действующему в настоящее время ГОСТу 19222-84, так называется бетон на цементном вяжущем с органическим заполнителем и с химическими добавками. Другое ёмкое название, описывающее его суть – деревобетон, т. к. при изготовлении арболита используется древесная щепа, которая составляет до 90% объёма строительного материала. Химические добавки, которые в нём присутствуют – это жидкое стекло и нетоксичные смолы и соли, так что материал считается высоко экологичным.

Модифицирующие компоненты также улучшают бактерицидные качества, регулируют пористость и блокируют негативное воздействие органики на затвердевание цемента. В современном строительстве арболит встречается в виде готовых блоков и стеновых панелей или же изготавливается прямо на стройплощадке как монолитная конструкция. Также распространена несъёмная опалубка из этого искусственного камня.

Плюсы арболита

Пожалуй, главным плюсом этого строительного материала является его низкая теплопроводность. По этому показателю арболит не уступает дереву, и даже превосходит его.

Показатели теплопроводности арболита и других строительных материалов:

Материал	Теплопроводность, 10 -3 Вт/(м·К)
Сосна (поперёк волокон)	150
Сосна (вдоль волокон)	400
Лиственница	130
Дуб (поперёк волокон)	200
Дуб (вдоль волокон)	400
Кладка из керамического кирпича	810
Кладка из керамического пустотного кирпича	580
Кладка из силикатного пустотного кирпича	810
Шлакобетон	700
Стекло	1150
Арболит (плотность 400 кг/м3)	80
Арболит (плотность 500 кг/м3)	95
Арболит (плотность 600 кг/м3)	120
Арболит (плотность 700 кг/м3)	140
Арболит (плотность 800 кг/м3)	160

Как можно видеть из таблицы теплопроводность арболита напрямую зависит от его плотности. В соответствии с ГОСТом материал делится на теплоизоляционную и конструкционную разновидность. Вторая применяется при создании несущих и ограждающих конструкций дома и имеет плотность от 500 кг/м3. При её производстве используются более высокие марки цемента. Следующим неоспоримым достоинством материала является его лёгкость. Деревобетон легче кирпича более чем в 2 раза. Что уменьшает нагрузку на фундамент здания, позволяя сделать его менее массивным, и сэкономить на материале. Этот же факт делает работу строителей более комфортной и существенно уменьшает время возведения домов из арболита. Стены очень просто штукатурить, из-за того, что арболит обладает высокой адгезией, т. е. обеспечивает хорошее сцепление поверхности с отделкой. Кроме того, в них очень просто делать приспособления для крепежа, хорошо просверливаются отверстия, и, благодаря своей прочности, арболит без проблем держит мебель и дополнительное домашнее оборудование. Монолитный арболит, стеновые панели и блоки не точат грызуны, они не подвержены плесени и не гниют. А антисептические свойства существенно увеличивают срок службы дома. Арболит относится к слабогорючим и трудновоспламеняемым материалам (В1 и Г1 пункт 5.4 – 5.5 СНиП 21-01-97), что само по себе является неплохим результатом. Во время пожара он не распространяет пламя, а только тлеет, увеличивая шансы на быструю и успешную ликвидацию возгорания. Правильная отделка может повысить степень огнестойкости стены из арболита.

Как улучшить энерго­эффективность стен

Улучшить теплоизоляционные характеристики стен из арболитовых блоков можно тремя основными способами.

1. Использовать пеноарболит. В этом случае стена толщиной 300 мм будет обладать сопротивлением теплопередаче 3,1 м2 • °С/Вт (требования новых строительных норм для средней полосы России составляют 2,9–3,2 м2 • °С/Вт). Пеноарболит чуть дороже обычного, более влагостоек, но хуже сцепляется со штукатуркой (требуется армирующая сетка).
2. Строить из пустотелых блоков (именно такие блоки производятся сегодня под брендом Durisol). Часть объёма пустот в таком блоке занимают вставки из базальтовой ваты, пенополистирола или пенополиуретана, а остальное пространство заполняют при строительстве тяжёлым бетоном или перлитобетоном. Кладку армируют горизонтальными и вертикальными прутками. Стена получается не только тёплой (R ≈ 3,4 м2 • °С/Вт), но и очень прочной, сохраняет при этом паропроницаемость (правда, только если использовать утеплители с открытой ячеистой структурой). Стены, возведённые по этой технологии, обойдутся на 50–70 % дороже обычных (толщиной 300 мм, из полнотелых блоков), но обеспечат существенную (не менее 30 %) экономию на отоплении дома.
3. Утеплить дом снаружи. Можно, например, смонтировать тёплый штукатурный фасад на базе системы RockFasade (Rockwool) или «Isover Штукатурный Фасад» («Сен-Гобен»), которые уже долгое время применяются при ремонте городских многоэтажек. На стенах снаружи с помощью специального крепежа (клея, опорных профилей, тарельчатых дюбелей) фиксируют плиты минеральной ваты толщиной 50 мм, а затем их поверхность штукатурят по полимерной сетке. Срок службы конструкции не менее 25 лет. Другой вариант — расположить утеплитель той же толщины под обшивкой (между брусками обрешётки), обеспечив при этом вентиляционный зазор величиной около 30 мм. Наружное утепление позволяет добиться сопротивления теплопередаче 3,2–3,4 м2 • °С/Вт.

Примерная стоимость перекрытий из разных материалов

Конечно, сборно-монолитные перекрытия самыми дешёвыми не назвать (судя по стоимости материала). Однако если учесть стоимость материалов, расходы на транспортировку, оплату труда работников, можно понять, что это выгоднее, чем, к примеру, заливать монолитным железобетоном. Попробуем сравнить общие затраты при монтаже перекрытия между первым и вторым этажом при площади 10,5×8 м и толщине газосиликатных стен 30 см. При данных параметрах стоимость (в руб., по состоянию на начало 2019 г):

• сборно-монолитное перекрытие толщиной 25 см ≈ 198 000;
• железобетонная плита (25 см + стяжка 5 см) ≈ 241 000;
• наливной монолит толщиной 20 см ≈ 254 000.

Допускается и подобный монтаж, но только в случае использования блоков из более лёгких материалов и отсутствия дополнительной нагрузки сверху

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов. Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров. У клееных балок выделяют такие преимущества:

Однако, стоит такой материал гораздо дороже.

Монтаж сборно-монолитного перекрытия Марко

Балки для сборно монолитного перекрытия после устройства опорной системы укладываются на подготовленную поверхность несущих стен с шагом, указанным в проекте. Конец каждой балки должен иметь площадь опоры не меньше 12 см. Блоки, которые укладываются между металлическими балками, можно использовать любые, но все же стоит придерживаться того, что указано в проектной документации.

При монтаже блок должен опираться на полочку металлической балки, специально предназначенную для опоры. В случае если требуется доработка блоков, следует придерживаться указаний в проектной документации. Если толщина газобетонных блоков, используемых при устройстве балочного сборно-монолитного перекрытия, меньше 150 мм, передвигаться по ним строго воспрещается, во избежание их обрушения.

В блоках можно прокладывать необходимые коммуникации. То есть на этапе монтажа перекрытия есть возможность проложить, например, электрический кабель для верхнего освещения помещений, или другие необходимые коммуникации, а так же можно уложить тёплый пол.

Арболит монолитный своими руками, видео

Начальный этап состоит в разметке участка и в рытье траншеи под заливку несущего основания. Размеры должны учитывать место под отмостку и дренаж. Тип фундамента зависит от этажности дома, проектировочных нагрузок, но чаще всего обустраивается мелкозаглубленное ленточное основание.

Дальнейшая последовательность действий состоит в следующем:

• в траншею насыпается гравийная подушка 30 см, армокаркас;
• если мастер планирует разовое строительство, для опалубки можно использовать дешевую ламинированную фанеру 18 мм (Китай);
• траншея заливается бетоном М250. На фундамент небольшого дома, площадью до 100 м² уходит около 17 м³ смеси;
• проводится вибрация глубинным вибратором;
• опалубка снимается в среднем через сутки;
• по периметру дома на цоколь выкладывается гидроизоляция. Можно использовать рулонные материалы, такие, как рубероид или провести последовательную обработку битумным праймером и каучуко-битумной мастикой.

При необходимости обустраивается погреб, проводится дренаж, утепление, обратная засыпка, подводятся коммуникации водоотвода, канализации и пр. На фундаменте можно сделать нижнюю обвязку из арматуры d 8, АIII. Этот конструктивный элемент закладывается на гидроизоляцию несущего основания и рекомендован к использованию в каркасных постройках.

Основные принципы работ:

• обвязочный брус фиксируется по всему периметру фундамента при помощи анкеров;
• между собой бруски крепятся саморезами разной длины, углы связываются;
• горизонтальность проверяется уровнем;
• при необходимости все выступающие элементы обрабатываются рубанком.

На этом этапе работ можно сделать арболитовые полы. Из обрезной сухой доски 150х50 мм выкладываются лаги, соблюдая шаг 600 мм. На нижней кромке каждого элемента монтируются доски 25 мм, к которым подшивается черновой пол.

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

1. В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
2. Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
3. Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
4. После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
5. В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
6. Грязь и пыль, образовавшиеся на поверхности, убирают.
7. Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.

Что нужно учесть при монтаже СМП

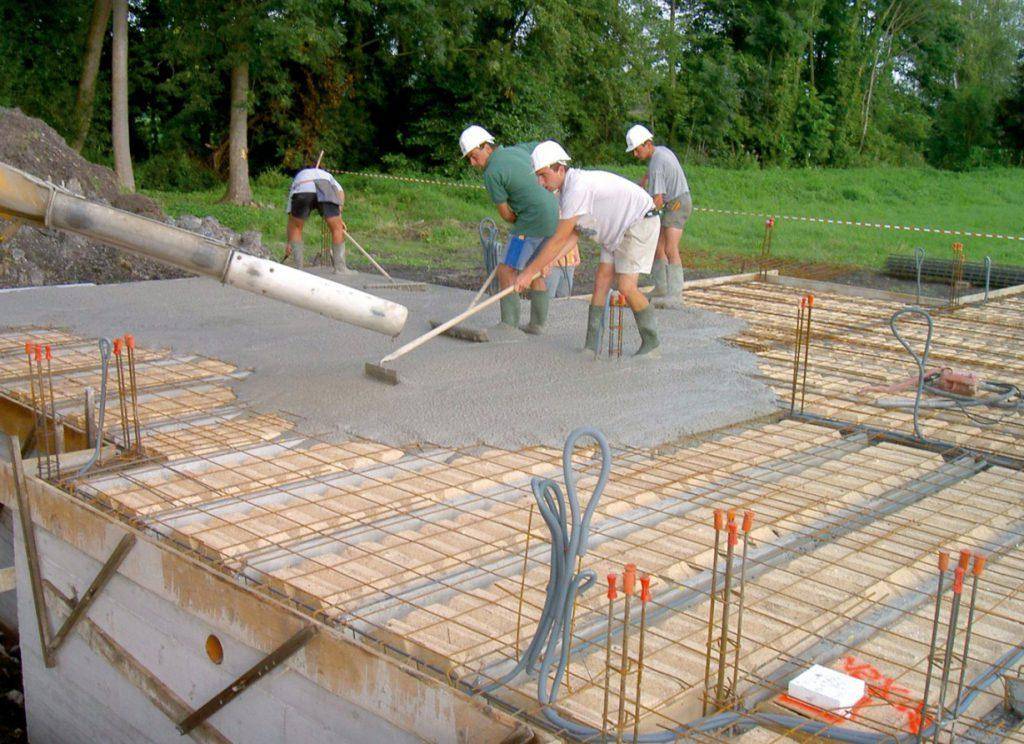

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

1. Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
2. Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.
3. Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
4. На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Выбор каркаса

Поскольку прочность деревобетона не выдающаяся, строить из него разрешается лишь 1- и 2-этажные здания. Однако при монолитном строительстве вполне возможно увеличение прочности здания за счет сооружения каркаса.

Деревянный каркас – при малой этажности вполне достаточно обычных дощатых рамок, которые устанавливаются вертикально на дистанции в 120–150 см. Обязателен такой элемент для проема – оконного и дверного. Доски не только увеличивают прочность всей конструкции, но и служат деформационным швом, позволяющим равномерно распределить нагрузку от усадки. Арболит отличается малой усадкой, но она все-таки есть, и учитывать это необходимо. Деревянный каркас удобен тем, что сразу после распалубки можно закреплять стропила, балки, установить оконные и дверные блоки и так далее. Причем при монолитном способе деревобетон даже не рекомендуется слишком сильно утрамбовывать, так как при меньшей плотности увеличиваются теплоизоляционные качества.

Перед использованием доски обязательно обрабатывают антисептическими средствами.

• Металлический каркас – не менее популярен, так как кажется куда более надежным. Используются сетки и стальные стержни, а также балки для создания оконных перемычек – это обязательно. Металл необходимо защищать от коррозии.
• Без каркаса можно возводить только небольшие постройки и используются в этом случае только арболитовые блоки.

Фундамент из монолитного арболита сооружать нельзя: материал очень хорошо впитывает влаг. Более того, стены из деревобетона возводят только на цоколе – не менее 50 см от уровня грунта.

Монолитные строительство дома из арболита по отзывам имеет свои плюсы и минусы, приятную цену — поговорим об этом далее.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Особенности выполнения теплоизоляции арболитом

Если утепление арболитом выполняется посредством использования соответствующих плит, то необходимо использовать специальные растворы для их укладки. Они предотвращают развитие мостиков, через которые холод может проникать в помещение, и повышают теплоизоляционные качества материала в целом. Специалисты рекомендуют:

• перлитовые растворы;
• опилкобетонные растворы с добавлением хлористого кальция или сульфата алюминия.

При соблюдении всех условий вы получите очень теплый и недорогой дом, в котором будет царить уют и комфорт.

Источники

• https://betonov.com/vidy-betona/arbolit/kak-uteplit-dom-iz-arbolita-snaruzhi.html
• https://mezhvencov.ru/statyi/ytepliteli/arbolit-kak-uteplitel-ego-plyusy-i-minusy.html
• https://ruarbolit.ru/technologija/uteplenie-sten-arbolitom/
• https://www.stroysprint.ru/articles/arbolit-makes-warmness.html
• https://remstroisovet.ru/chem-uteplit-dom-iz-arbolita.html
• https://uteplitel-x.ru/uteplenie-arbolitovogo-doma-snaruzhi-iznutri/

Подготовка материала

Для строительства одноэтажного дома можно использовать монолитный конструкционный арболит, средней плотностью 600-700 кг/м³. Несущей способности материала хватит, чтобы выдержать все нагрузки.

Рабочий раствор может замешиваться в специальной ванне или в пластиковой таре. Изделие должно обладать большей площадью и низкими бортами, что облегчит ход работ. В качестве основного инструмента используется строительный миксер или смеситель.

Используемые пропорции и последовательность их закладки в корыто/ванну для смешивания:

• щепа, предварительно замоченная в воде или извести и отжатая – 0.5 м³. Мешка извести 40 кг хватит для замачивания 20-25 тачек щепы;
• сверху выкладывается слой порошкообразной негашеной извести – 40 кг, после чего материал разравнивается;
• цемент М500 – 100 кг, все сухие компоненты перемешиваются, — так легче достигнуть их однородности;
• вода – дозируется лейкой, состав перемешивается миксером. Масса должна получиться умеренно влажной. Если взять щепу в руку, из нее не должна вытекать вода.

Для изготовления деревобетона используются химические добавки. На практике чаще всего используется хлорид кальция, в том числе в сочетании с жидким стеклом

Раствор вымешивается около 25 минут, за это время известь успеет погаситься. Практика показывает, что этот компонент продолжает гаситься в кладке, взаимодействуя с водой из щепы.

Когда рабочая смесь готова, можно залить тестовый участок. Если пробная заливка удалась, рецептуру можно использовать для возведения постройки. Не менее полезно испытать образец на прочность.

Нерекомендуемый утеплитель

Арболит, как утеплитель используется редко. Также его не рекомендуется уплотнять пенополистиролом. Материал обладает следующими недостатками для данной конструкции:

• Пенополистирол страдает от прямых солнечных лучей. Из него выделяются токсичные вещества, которые опасны для человека и окружающей среды.
• Через пеноплекс не может проходить пар. При использовании материала потребуется дополнительно подумать о вентиляции помещения. Арболит используется для созранения тепла внутри помещения. В сочетании с пенополистиролом это преимущество будет полностью отсутствовать.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

• песчаная подушка;
• слой из геотекстиля;
• слой щебня;
• слой бетона так называемый подготовительный;
• слой гидроизоляции;
• монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Принципиальная схема сборно-монолитной межэтажной конструкции

Современная система сборно-монолитных перекрытий по технологии Марко основывается на использовании профильных металлических балок небольшой ширины, каркас которых изготавливается из напряженной арматуры. Вначале на подготовленную поверхность наружных стен, балки, которые являются одновременно и несъемной опалубкой, укладываются в порядке, и с тем шагом, который указан в проектной документации:

В случае, если необходимо перекрыть дверной, оконный проем, сделать выносную консоль балкона или другие конструктивные элементы здания, балки можно стыковать под прямым углом, руководствуясь при этом проектной документацией.

В боковой стенке металлического профиля при помощи болгарки вырезается прямоугольное отверстие сечением, равным сечению балки.

Для окончательной доработки стыка балок на месте строительства потребуются следующие инструменты и приспособления:

• углошлифовальная машинка, именуемая в просторечии болгаркой;
• отрезные круги для резки металла, толщина которых не превышает 3 мм;
• ножницы для металла;
• вязальная проволока;
• арматура, размер поперечного сечения которой аналогичен диаметру стержней, используемых в каркасе основных балок;
• рулетка;
• плоскогубцы или пассатижи;
• молоток и прочее.

Готовое отверстие обязательно необходимо укрепить, армировать в соответствии с требованиями проектной документации:

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 -пол; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см.

Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

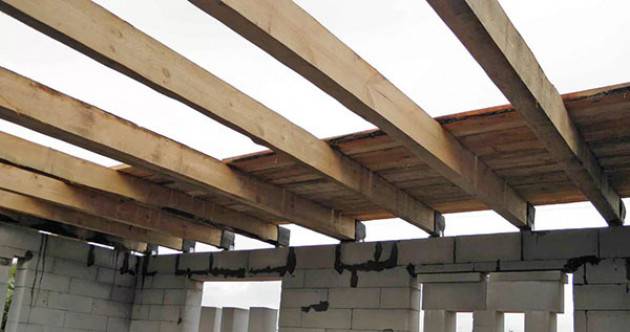

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Опорная система

Перед тем как начать работы по устройству сборно-монолитного перекрытия по технологии Марко, необходимо соорудить опорную систему, поддерживающую металлические балки в ходе их заливки бетоном. В качестве элементов опорной системы при возведении частного дома могут использоваться металлические или деревянные балки, доски, брус необходимых размеров. Если используется доска, то габариты ее поперечного сечения не должны быть менее 50 х 120 мм, брус берется с размерами поперечного сечения не меньше 100 х 100 мм. Вертикальные опорные элементы устанавливают не дальше чем через полтора метра.

Категорически воспрещается сращивать вертикальные деревянные опоры, использовать брусья, доски или столбы с дефектами древесины. Вертикальные стойки так же можно устанавливать на открытый грунт, в этом случае нужно принять меры, исключающие погружение стоек в грунт. Для этого можно использовать опорные плиты из дерева или бетона. Для большей устойчивости опорной системы вертикальные опоры связывают между собой поперечными брусками:
