Изучаем схему подключения насосной станции к колодцу

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

емкость объемом не менее 30 л;
резиновая мембрана соответствующего диаметра;
реле давления;
манометр;
набор фитингов;
запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Где установить

Оптимальный вариант размещения напорной станции — рядом с колодцем. Это снизит потери мощности и обеспечит стабильную подачу жидкой среды.

Установить насос можно как в отдельной постройке, так и в самом доме — в коридоре, под лестницей, на кухне. Комната должна быть просторной, здесь необходимо обеспечить хорошую вентиляцию и уровень влажности не более 80%. Если планируется поместить агрегат в подвал, помещение необходимо утеплить, поскольку температура воздуха должна составлять +5… +35°C. Кроме этого, следует позаботиться о звукоизоляции, чтобы не испытывать дискомфорт из-за шумной работы оборудования. В качестве альтернативы можно выбрать технику с накопителем большого объема, чтобы насос реже включался.

В колодце

При установке в шахте используется съемное крепление, которое фиксируется за верхнюю часть колодезного ствола, либо стеновой кронштейн в самой скважине. Главный недостаток такого варианта — функционирование механизмов в условиях повышенной влажности. Для защиты оборудования от промерзания потребуется утеплить наземную часть конструкции.

Установка в колодце.

В отдельном помещении

Размещение насосной станции в надворном строении решает проблему с шумом, но ограничивает доступ к агрегату и требует обустройства системы отопления. Установка в кессон имеет те же преимущества, что и монтаж в колодце, поскольку камеру сооружают над оголовком скважины. Данная схема размещения потребует использования гидроизоляционных материалов и утеплителя.

Внутри дома

Из-за высокого уровня шума оборудование размещают в котельной или подвале, но, если места мало, станцию устанавливают под лестницей либо в ванной. Перед началом работ в подвале необходимо выполнить дополнительную гидроизоляцию и утепление помещения.

Соображения безопасности

При монтаже оборудования требуется позаботиться об электробезопасности напорной установки. Независимо от места расположения она должна быть подключена к цепи заземления. При установке в колодце или внутри кессона можно использовать устройство защитного отключения.

Долговечность электрического блока зависит от наличия сетевых фильтров, источников бесперебойного питания и стабилизаторов.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Выбор места установки

Возможны два варианта.

Первый. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб. Требования к размещению насосной станции в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

Второй. В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец. Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра.

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

На рисунке представлена комплектация насоса.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

Вдали от центра помещения. Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
Размещение в отдельном строении. Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
Реле имеет предустановленные настройки, при необходимости их изменяют.
Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Где можно установить насосную станцию

Для повышения эффективности подачи воды в жилье нужно подбирать не только сам агрегат, но еще и наиболее подходящий участок для его монтажа. При правильном подходе можно повысить эффективность системы локального водоснабжения, но для этого следует руководствоваться следующими критериями:

при установке оборудования как можно ближе к колодцу снижаются потери мощности, а вода подается заметно более стабильно;
для нормальной работы устройства необходимо обеспечить теплый микроклимат, следить за уровнем влажности и организовать эффективную систему вентиляции;
не рекомендуется определять насосный агрегат в тесное помещение, так как на всякий случай лучше заранее обеспечить свободный доступ к технике при возникновении необходимости ремонта или обслуживания;
учитывая, что высокопроизводительная техника издает довольно много шума по мере функционирования, то желательно организовать и звукоизоляцию в помещении.

Выбирая схему как подключить насосную станцию к колодцу самому, нужно предварительно подобрать подходящее место для этой цели. Из возможных вариантов можно рассмотреть лишь несколько:

Расположение в отдельном помещении. Лучше всего, конечно, организовать котельную, где будет установлено такое оборудование.

Установка на кухне, в коридоре или подвале, одним словом, на участке помещения. В этом случае оборудование будет соседствовать с другой техникой или предметами быта. Но и такой вариант предполагает необходимость утепления комнаты, в особенности, если планируется монтаж в подвале.
Приямок или кессон. Чтобы оборудование получало достаточное количество тепла от почвы, установка производится ниже уровня промерзания грунта.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

реле К₁, включает и отключает агрегат;
переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

подведите к накопительному баку трубу от централизованной магистрали;
заборную трубу насоса подсоедините к баку;
выходную трубу от насоса следует подсоединить к системе водопровода дома;
проложите и подключите к агрегату электрическую проводку;
произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Для чего нужна насосная станция

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

добыча воды из источника и ее подача в водопроводную систему дома;
выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
защита оборудования от самопроизвольного включения;
хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Как выбрать мощность и модель

Тип установки подбирают с учетом емкости резервуара, мощности и производительности насоса. Необходимо также учесть дальность транспортировки жидкости по водоносному горизонту и высоту подъема.

Чаще всего используют насосы с мощностью в диапазоне 0,5-1,5 кВт и производительностью, которая колеблется в пределах 3000-6500 л/ч. Это оптимальные показатели для обслуживания частного дома. Для дачи рекомендуется выбирать менее мощные устройства с производительностью 700-1200 л/ч.

Параметр рассчитывается по формуле D = H x V/ (Hd — Hstat)*Hw, где:

D — дебит;
V — объем откачанной воды;
Hd — уровень воды при динамическом изменении;
Hstat — уровень после отстаивания;
Hw — водяной столб.

Выбор насосной станции.

Размер бака подбирают с учетом числа жильцов и установленного сантехнического оборудования:

для 1-2 человек, проживающих в доме, где установлен умывальник или душ, объем накопителя может составлять 24 л;
для 3-4 человек рекомендуется выбирать модели емкостью 50 л и более;
если семья использует большое количество воды, устанавливаются резервуары объемом от 100 л.

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров. Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Принципы функционирования

Одним из главных элементов, которые имеет станция для колодца, является гидроаккумулятор. Принцип его работы заключается в следующем:

в аккумулятор из насоса поступает вода;
автоматическое отключение происходит, когда в аккумуляторе значение давления достигает 2,8 атм;
вода доставляется из аккумулятора;
насос включается, когда давление опускается меньше чем 1,5 атм.

В некоторых конструкциях подключенный насос может быть установлен без гидроаккумулятора. В таких случаях насос включается в автоматическом режиме при открытии крана и отключается по истечении 5 минут после закрытия.

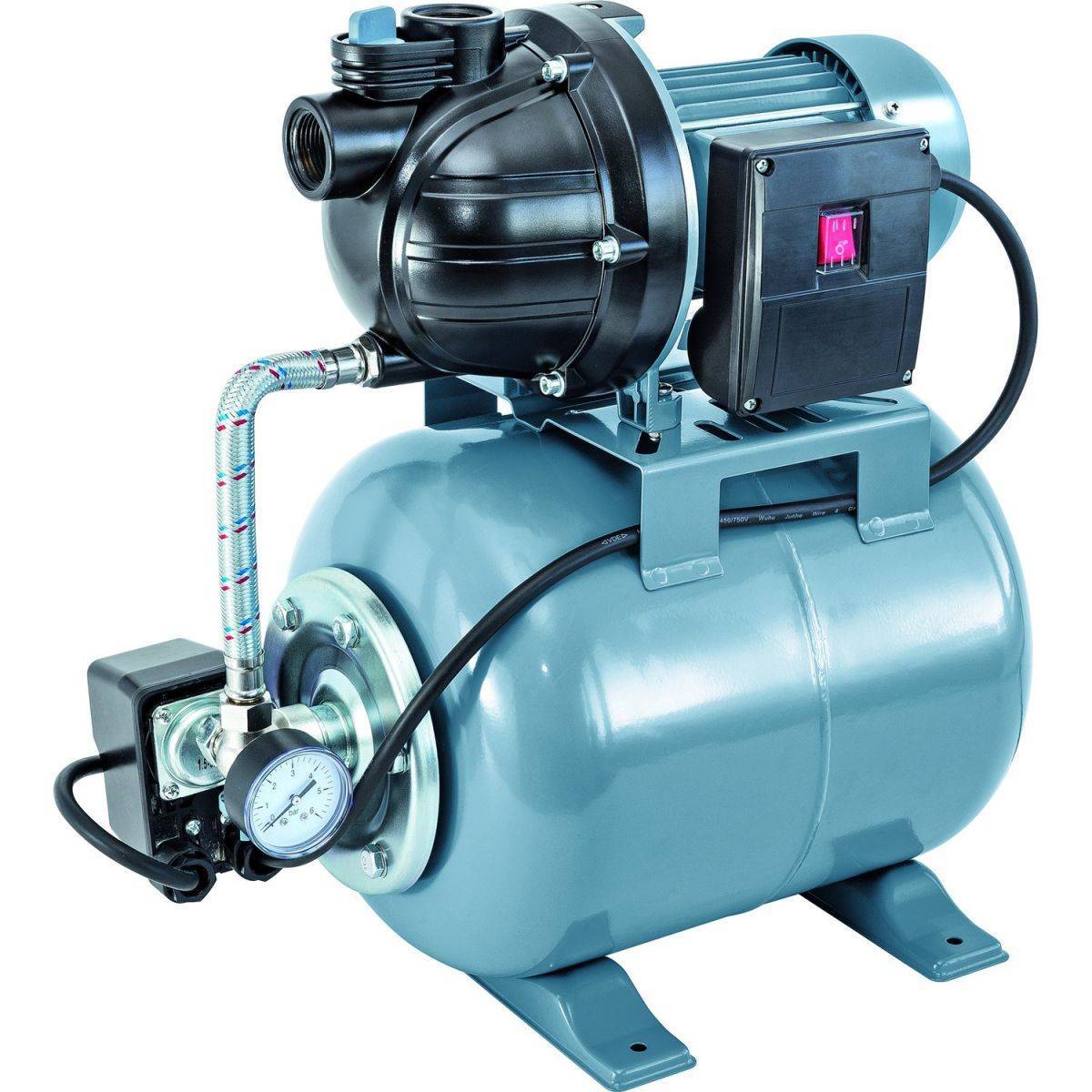

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

мембранный бак, разделенный на два отсека перегородкой;
реле давления, контролирующее работу устройства при значительных изменениях значений давления;
электродвигатель;
сам насосный агрегат;
клеммы заземления;
манометр;
кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.

Со временем в колодезной воде могут появиться различного рода загрязнения. Про различные способы самостоятельной очистки колодца читайте в этом материале.

Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
