Современный дачный электрик

Планы на будущее

Пока все. Впереди вся зима для проектирования схемы и электрического щитка.

Хочу сказать про проектирование. У IEK в каталоге есть информация для проектировщиков (про других производителей не знаю, например у Schneider Electric или АВВ я такого не нашла). Это файлы в формате dwg  (AutoCad) и step (Unigraphics). Это очень упрощает разработку.

Проектирование от IEK

К сожалению, не для каждой позиции каталога такой богатый набор файлов, но всегда можно подобрать что-то очень близкое по габаритам. У некоторых производителей вообще есть фирменные программы для проектирования щитков.

Электрификация участка

Наружное освещение — гораздо более уязвимый участок электрооборудования дачного дома. Для подсветки дорожек, входной группы, ворот на участок, открытой террасы или беседки нужны влагозащищенные светильники с индексом пыле- и влагозащиты IP44 и выше. А еще стоит подумать, откуда управлять включением и выключением. Лучше, если наружное освещение управляется из дома, а на каждую группу локальных светильников установлен свой выключатель. Исключение — освещение ворот и входной группы: ими лучше управлять удаленно, со смартфона или пульта, но вариант с размещением выключателя вблизи светильника также годится.

Не следует забывать и об установке снаружи дома розеток со степенью защиты не менее IP44. Они потребуются для подключения садовой техники: газонокосилок, триммеров и электроинструментов.

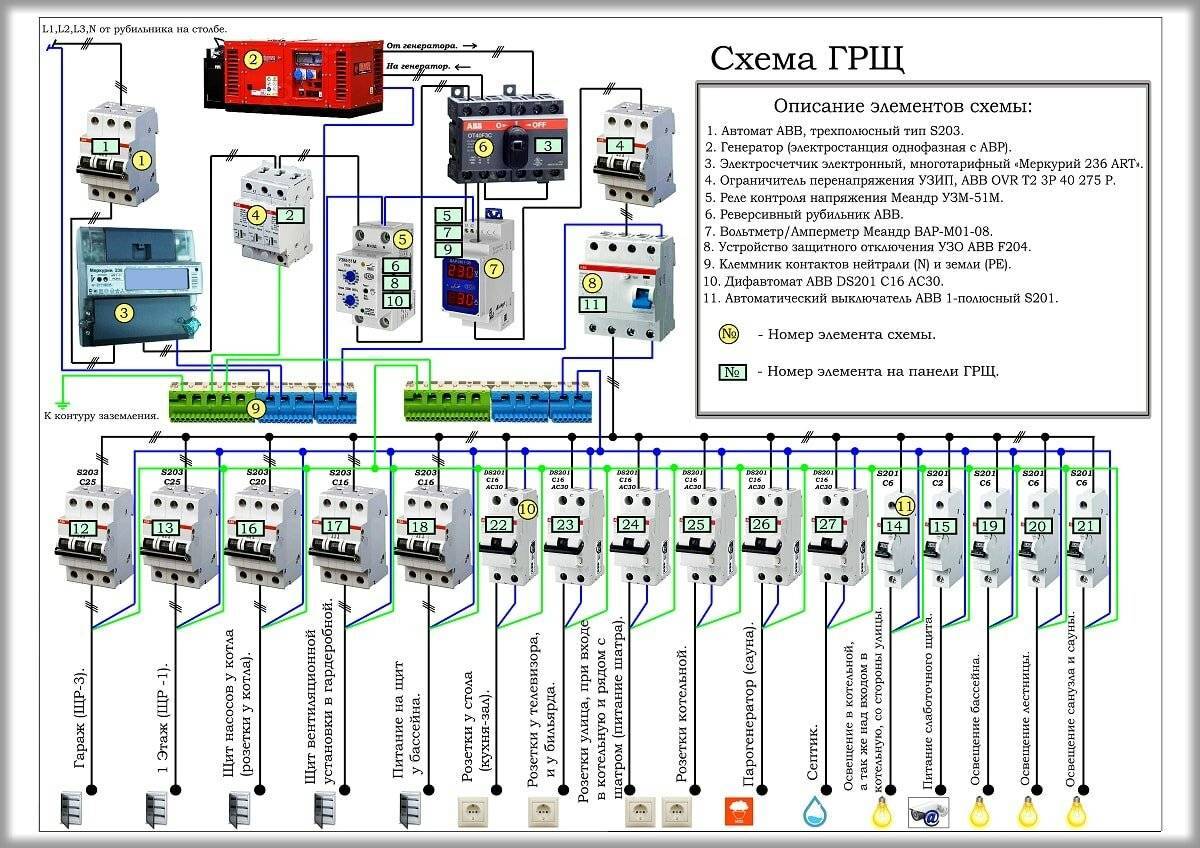

Подготовка схемы

Чтобы провести электричество на даче, составляют схему. Есть 2 варианта:

• стандартный – схему чертят на бумаге, чертеж должен быть приблизительным, так что это под силу каждому;
• современный – используют специальные программы.

Работа достаточно простая. Изображают приблизительный план дома и указывают на схеме точки монтажа розеток, выключателей, ламп, распределительных коробок, оборудования, которое тоже потребляет электричество. Желательно здесь же обозначать расположение и количество кабелей.

Схема электропроводки облегчает расчет нагрузок.

1. Суммируют нагрузку от всех потребителей: лампы, вентилятор, электрочайник.
2. Разбивают на группы: 1 подключение на стиральную машинку, 2 – на группу светильников в комнате. 3 – на вторую группу, 4 – на модуль с розетками. Таким образом уменьшают количество проводов и избегают токовых перегрузок.
3. Вычисляют потребительскую мощность – общую и для каждой линии. По этим данным определяют параметры электротехники.

Завершающие работы

Завершающим этапом выступает тестирование электросети. Выполняют проверку не только полностью собранной проводки, но и по мере установки контуров.

1. Каждую линию перед подключением к щитку проверяют с помощью контрольки. Делают ее своими руками из 2 кусков провода, патрона и маломощной лампочки. Ноль и заземление линии подключают к щитку напрямую, а фазу – последовательно через контрольку. Если при включении автомата лампочка не загорелась – все в порядке.
2. Если лампочка включается – на линии короткое замыкание. Необходимо отключить автомат и найти причину пробоя.
3. Проверяют каждую розетку, к каждой подключая нагрузку. Прозвонить нужно и каждый светильник.
4. Замыкают выключатели – все провода для них соединяют и закорачивают.
5. Затем всю группу нагружают до максимума, чтобы проверить срабатывание защитного автомата.

Внутреннее оборудование

Требования к размещению осветительных электроприборов и розеток в доме мало чем отличаются от таковых для квартиры. Разве что безопасности стоит уделить чуть больше внимания. А значит:

• Все цепи следует защитить от коротких замыканий и перегрузок с помощью автоматических выключателей, а для исключения рисков возгорания и поражения электрическим током использовать ВДТ (УЗО) с номинальным отключающим дифференциальным током не более 30 мА.;
• выключатели нужно размещать на высоте от 0,6 до 1,5 метра над полом;
• расстояние от угла и от дверных ручек до выключателя — 0,5 и 1 метр соответственно;

При определении количества розеток и мест их размещения нужно учитывать нормативные требования. В жилых комнатах должно быть установлено не менее одной розетки на ток 10 (16) А на каждые полные и неполные 3м периметра комнаты, в коридорах — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров. На кухне следует предусматривать не менее четырех розеток на ток 10 (16) А. Если предпочтение отдано электроплитам, розетки следует подключать непосредственно к питающей линии.

Еще один момент – обратите внимание, что дачные дома зачастую имеют повышенную влажность внутри, особенно если в доме установлена плохая вентиляция. Выбирайте розетки и выключатели исходя из микроклимата вашего дома

Что будем менять

Вернемся к теме и пройдемся по «хотелкам».

Холодильник старенький, но рабочий. Бывают ситуации, что нужно оставить его включенным и уехать на пару дней. Оставлять включенной всю сеть небезопасно, поэтому для холодильника нужен свой провод с автоматическим выключателем.

В коридоре висит лампочка, которая освещает и лестницу на второй этаж. Если она выключена – подниматься темно. Решение – поставить проходной выключатель. Почему не датчик движения? один датчик не сможет охватить все пространство, а если ставить два (по одному на этаж, около лестницы) то не будет однозначной команды на включение (просто находясь наверху, не имея желания спускаться вниз, я буду включать лампочку внизу). Светодиодная подсветка лестницы? Вариант. Но уже есть лампочка, которая это делает. Светодиодную подсветку все равно нужно как-то включать. Причина – см. выше.

Хочется сделать раковину и канализацию для кухни. Планирую поставить бак для воды в дом. Это ведет за собой установку автоматики для насоса (есть колодец), также понадобится вторая уличная розетка – для самого насоса (которая и будет управляться автоматикой).

Подсветка на кухне. Больше светодиодов богу светодиодов (не забываем, каждой подсветке – свой сценарий)!

Важно! Если в вашем доме есть (или планируется) другое бытовое оборудование – узнайте требования по его подключению, установке и эксплуатации. Например, можно ли ставить духовой шкаф рядом с холодильником (и насколько близко они могут стоять), выдержат ли они зиму в неотапливаемом доме, нужен ли стабилизатор напряжения и провод какого сечения нужен для подключения

И т.д. и т.п. Как правило, эти требования описаны в инструкции по эксплуатации.

Ну, вроде все. Не исключено, что в процессе проектирования возникнут еще идеи. Рисуем схему, смотрим СНиПы, листаем каталоги.

Состояние электрики в доме на сегодняшний день

На данный момент электросеть в моем доме требует модернизации. Расскажу подробнее.

Имеем загородный дом типа “дача”,  не предназначенный для жизни зимой.  Половина первого этажа – кирпичная, веранда (кухня) и второй этаж – деревянные. Это накладывает первое и главное ограничение выбора материалов и монтажа – негорючесть. Кроме того, зимой в доме влажно. Я пока не знаю, как буду обеспечивать стойкость электросети к влаге в воздухе. Пока просто запомню это как факт.

Проводка морально и физически устарела (освещения недостаточно, розеток мало и расположены неудобно, все соединения выполнены длинной скруткой, обнаружены скрутки многожильного и одножильного провода, обнаружились места коррозии и перегрева, сечения не хватает), монтаж был выполнен проводами типа «какие смогли достать».

Заземления нет и никогда не было. Да, это плохо.  С учетом того, что больше половины сети в доме уже обновлено и не требует срочного вмешательства – возможно что заземление я делать не буду.

1. Ввод в дом алюминиевым кабелем выполнен некачественно! В синей изоляции – медный кабель 2х1,5.

Дополнительно – ввод в дом (фото 1) выполнен неправильно: соединение СИП (алюминий) и провода в дом (тип неизвестен, жилы – медь) выполнена скруткой (скрутка – это очень условно в данном случае). Это обнаружилось совершенно случайно. В таком виде он простоял примерно 5 лет с момента монтажа местным электриком из садоводства. С уровня земли просто не видно.

Дополнительно поясняю: над душой мастера во время работы не стояли, после – не проверяли, заплатили озвученную им сумму без торга.

Вместо одного провода 2х2,5мм2 проложено две пары проводов 2х1,5мм2. Сечения уже недостаточно, жилы окислились. Кроме того, один конец провода открыт всем ветрам и дождям. Капиллярный эффект сделал свое черное дело и однажды стало выбивать автоматы «просто так»* (*Просто так ничего не бывает).  После их замены оказалось, что вводные клеммы вместе с начинкой полностью окислены. Воде больше взяться неоткуда. Крыша целая, подтеков нет. А от повышенной влажности окислились бы вообще все клеммы на автоматах, но они были абсолютно чистыми.

Сети розеток и освещения не разделены, включаются одним общим автоматом.

Обеспечение безопасности

Электричество на даче требует соблюдения тех же мер безопасности, что и в многоэтажном доме. Чтобы предупредить возникновение аварийных ситуаций и поражение током, необходимо использовать УЗО, автоматы и заземление.

Заземление

Для обслуживания дачных поселков чаще всего использовался кабель, в котором ноль и заземление совмещены. При его обрыве на корпусах электроприборов накапливается напряжение, что опасно. Поэтому владельцу дачи нужно самостоятельно смонтировать заземляющий контур. Он представляет собой металлический равнобедренный треугольник, на концах которого закреплены электроды. Высота электрода от 2 до 3 м, длина стороны треугольника – от 1 до 3 м. В качестве электрода используется стальной уголок 50*50 мм с толщиной стали не менее 4 мм. Для «стороны» треугольника берут полосу 40*4 мм.

Конструкцию закапывают в землю на расстоянии не ближе 1 м и не дальше 10 м. К электроду, ближайшему к дому, подсоединяют заземляющий провод, выходящий от распредкоробки.

Защитная автоматика

Чтобы защитить эклектическую сеть от перегрузок, а оборудование – от замыкания и перегорания изоляции, используются защитные устройства.

Автоматы защиты – монтируются на каждую группу потребителей отдельно. Модуль при превышении установленного напряжения или силы тока отключает обслуживаемый контур. После восстановления нормальной подачи тока – включает.

УЗО – защитный модуль, который реагирует на токи утечки, возникающие при повреждении изоляции или при обрыве нулевой жилы. УЗО отключает подачу тока на потребителя и тем самым предупреждает возгорание на пробитом участке.

Садовое электрохозяйство

Вот тут считаю необходимым отойти от темы объяснить одну вещь.

В договоре на поставку электроэнергии для садоводства прописана наценка на потери в сетях – 2.4% (в разных садоводствах может быть разная цифра).

Откуда берется эта цифра? Конкретно это значение – похоже, что с потолка.

По факту – это разница между общим счетчиком садоводства и суммой всех показаний из каждого дома садоводства. Разница, в основном, формируется из-за неплательщиков и тех, кто ворует электроэнергию. А также, сюда входят потери электроэнергии на нагрев провода. Откуда нагрев? Любой целый провод имеет определенное сопротивление. Ток, проходя по проводу, преодолевая сопротивление, совершает работу, от чего провод нагревается. Чем больше нагрузка (потребление электроэнергии в данный момент) тем больше нагрев. На длине в пару метров оно особо не влияет на показания. А если провод длиной в 500 метров?

Если места соединения проводов выполнены некачественно (см. фото выше), они имеют еще бОльшее сопротивление, чем целый провод. Они также нагреваются и тратят энергию на нагрев. Как будто целые сутки включена маленькая лампочка. При плохом контакте будет то же самое:

2. Свечение такой “лампочки” говорит о большом токе и плохом контакте

В самом крайнем случае нагрев настолько сильный, что приводит к возгоранию. Потрогайте провод, вилку электрочайника и розетку, в которую он включен, после его закипания. Тепло? Воот оно. Розетка слабая и уже требует замены, либо изначально не рассчитана на мощную нагрузку. Можно грубо прикинуть, сколько таких соединений на садоводство в 100 участков. В течение года впустую тратится заметное количество электроэнергии.

Анализируем проблемы по электрике

Планируя работы, тщательно записываем своих хотелки, формируем примерный план.

Чтобы сделать все за один раз и больше не возвращаться, предлагаю пройтись по чек-листу.

В первую очередь обращаем внимание на то, от чего зависит наша безопасность. Это критичные неисправности, требующие ремонта

Нет, на «потом» отложить не получится.

– осмотрите электрический щиток на предмет окислений клемм, механических повреждений, следов грызунов и насекомых. Были ли странные неисправности и внезапные самостоятельные отключения автоматов? Все записываем.

– осмотреть все распредкоробки (открыть крышку и рассмотреть начинку) и ввод в дом (фасад здания, подключение к счетчику) на предмет окисления, перегрева и недобросовестного монтажа;

– неисправные светильники, выключатели, розетки и другие электроустановочные и электромонтажные изделия. Был ли запах жженого пластика? А может, были искры, когда вытаскиваете вилку из розетки? Лампочка в люстре мигает, если ее случайно задеть? Клавиша выключателя не сразу встает в положение «вкл» или «выкл»?;

– морально устаревшие розетки (старые советские, в них сложно включить вилку евростандарта);

– для открытой проводки – осмотреть внешний вид сети на предмет механического повреждения (например, поставили на провод ножку стола. Не смейтесь, всякое бывает) изоляции либо ее деградации (например, от ультрафиолета). Если уже видно жилы – необходим срочный ремонт;

– определить сечение кабеля, которым выполнен ввод в дом (если каждая жила по 2,5 мм2 – это уже маловато по современным требованиям);

– есть бытовое оборудование, которое требует отдельной мощной линии со своим отдельным автоматическим выключателем (например, стиральная машина либо мощный электроинструмент). Я отношу этот пункт к критическим неисправностям, потому что эксплуатация оборудования, включенного «абы как», может привести к пожару.

Можете сами дополнить список, исходя из «начинки» вашего дома.

Способы прокладки кабеля

Электросеть на даче состоит из внутренней и внешней части. Есть 2 метода прокладки внешнего кабеля: воздушный и подземный.

Воздушный

Проводка на даче воздушным путем осуществляется 2 методами. В первом случае кабель СИП (самонесущий изолированный провод) напрямую соединяет ЛЭП и фасад дома. Во втором случае от централизованной электросети к фасаду прокладывают металлический трос, а уже к нему фиксируют любой провод. И в том и в другом случае необходимо использовать изолирующий крепеж для монтажа токопроводящих жил.

При установке учитывается следующее.

• Максимальная дистанция от столба ЛЭП до дома составляет 25 м. Если расстояние больше, необходимо ставить дополнительные опоры.
• Нужно тщательно рассчитать несущую способность кабеля и учесть, что зимой нагрузка из-за наледи будет выше.
• Ультрафиолет постепенно разрушает изоляционную оболочку провода. Рекомендуется использовать дополнительную защиту – гофру.
• Расстояние провода до земли должно быть не менее 6 м.

Подземный

Кабель можно уложить под землю. Этот способ более трудоемкий, но кабель в этом случае надежно защищен от внешних воздействий.

• Глубина траншеи составляет 70 см. Если кабель укладывают в защитной трубе и расстояние от ЛЭП до щитка не более 5 м, можно выкапывать траншею глубиной в 50 см.
• Расстояние между траншеей и фундаментом составляет не менее 60 см. Если провод заводят в дом через фундамент, потребуется дополнительный фрагмент трубы. Отверстие проделывают в фундаменте, под ним кабель укладывать запрещается.
• Дистанция между зелеными насаждениями и траншеей составляет 75 см, до канализации или водопровода – 100 см, до газопровода и высоких деревьев – 200 см.
• В землю укладывают только бронированный кабель с хорошей изоляционной защитой.

Несмотря на большее количество работ, этот вариант укладки дешевле.

Новый ввод в дом

Самое сложное – это начать. Поэтому, начнем с самого простого и понятного на данный момент. Ввод в дом.

Для начала, ознакомимся с требованиями.

Фасадное крепление провода должно располагаться на высоте не менее 2,5 м от земли и не менее 0,3 м над окном. Сбоку от окна до провода должно быть не менее 0,5 м, от дверного проема до провода – не менее 1 м. Между точками крепления к фасаду – 0,7м. Можно меньше, но если сделать больше – провод будет провисать.

Определимся с материалами.

Провод типа СИП подходит к фасаду дома, где к керамическим изоляторам выведен кабель типа ВВГ НГ 2х6мм2.  СИП крепится к фасаду с помощью натяжителя (ищется по фразе «зажим анкерный для провода СИП»).

Изоляция провода СИП стойка к ультрафиолету, но является горючей. Поэтому, провод можно крепить к фасаду (обязательно на расстоянии) но нельзя заводить в дом.

Изоляция провода ВВГ НГ негорючая, но не стойкая к ультрафиолету. Поэтому, провод спрячем в черную гофру, она защитит его от солнца. Край гофры зайдет в металлическую трубу, которая обеспечит проход провода через стену. Мы же помним, что стена деревянная, а значит – горючая. Проход в такой стене только через металлическую трубу.

Фото 3 – ввод в трубу

Обратите внимание, что перед трубой образована петля – чтобы попавшая влага не затекла в дом

Со стороны помещения ввод выглядит так:

4. Ввод в дом со стороны помещения

По идее, надо заполнить негорючим наполнителем пространство между стенками трубы и проводом.  У меня остался толстый шнур из базальтового волокна после установки печки. Расплету и использую его.

Базальтовый шнур негорючий для печей. Картинка с сайта kuzmich24.ru

На улице используем только черную гофру. Почему? Да вот поэтому:

Так разлагается серая гофра под действием солнечного света

Это только начало. Скоро от нее останутся только отдельные куски.

Как выглядит сейчас вводной электрощит, его нужно полностью переработать:

Электрощиток в дачном домике с автоматами 25, 25 и 16 А

ВВГ НГ 2х6мм2 в районе счетчика соединяется со старыми кабелями 2х1,5, которые, если присмотреться, видно на вводах счетчика. Со счетчика провода фазы и нуля идут на 2 автомата по 25 А, потом на дом. А уличная розетка, о которой я скажу позже, питается через автомат 16 А. Я знаю, что в этом щитке много, очень много ошибок, но так сделал дачный электрик, а он у нас непререкаемый авторитет…

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

• светильники на крыльцо и террасу дома;
• светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
• освещение беседки;
• светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
• освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
• точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Выбор кабеля

Для внешней проводки выбор не слишком велик. При прокладке по воздуху лучше всего брать СИП. При подземном монтаже выбирают бронированный кабель с медными или алюминиевыми жилами в изоляционной обмотке. Предпочтение отдается медным: такая проводка выдерживает большую нагрузку. Но если на даче нет и не предвидится потребителей большой мощности, можно обойтись более дешевым вариантом с алюминиевыми жилами.

Внутри здания выбор определяется методом укладки. Провода могут монтироваться только скрытым способом – в штробах, в трубах. Кабели допускается укладывать открытым методом.

При высокой нагрузке используют кабели и провода с медными жилами.

Определение сечения

OLYMPUS DIGITAL CAMERA

Для электрики в дачном доме сечение кабеля рассчитывают по нагрузке. Учитывается общая и нагрузка каждого контура. Сначала вычисляют предполагаемую нагрузку. Затем делят ее на напряжение сети. Таким образом рассчитывают величину допустимого тока. Подбирают кабель с подводящим сечением по таблицам ПУЭ – для алюминиевых и для медных жил.

Сечение кабеля выбирают с запасом. Под розетку рекомендуют брать вариант сечением не менее 2,5 кв. мм, а для освещения – 1,5 кв. мм.

Электрика с нуля: как рассчитать количество электроприборов

В норме любой загородный дом получает не более 15 кВт при трехфазном вводе и 5 кВт при однофазном: из этого и нужно исходить, планируя количество осветительных и бытовых электроприборов.

Особенно много потребляют обогреватели и электроприборы, которые греют воду — неважно, чайник это, бойлер или поточный водонагреватель. Меньше всего электроэнергии понадобится для освещения: хорошая светодиодная лампа имеет мощность не более 0,01 кВт, а подсветка в виде светодиодной ленты — и того меньше

Превышение допустимой мощности может привести к отключениям электроэнергии, поэтому лучше заранее посчитать, сколько светильников вам нужно, сколько электроприборов можно использовать одновременно, а от каких лучше отказаться. Для этого:

• составьте список всех электроприборов;
• определите мощность каждого устройства (написана на упаковке и корпусе прибора);

Безопасность и надежность дачного электрооборудования — это не только точный расчет энергопотребления, но и качественные комплектующие: медный кабель сечением не менее 1,5 мм2 для осветительных цепей и 2,5 мм2 для розеток на 16 А. Обязательна защита всех цепей посредством ВДТ (УЗО). Автоматические выключатели для розеточных цепей должны быть номиналом не более 16 А и иметь тип мгновенного расцепления «В». Для осветительных цепей используются автоматические выключатели на 10 А тип «В» или на 6 А тип «С».

Обустройство дачного дома зачастую отличается от уровня подготовки «городского» жилья

И хотя многие относятся к ремонту дачи как к чему-то второстепенному, уделить время и внимание электрике в летнем жилище стоит: это обеспечит вам, в первую очередь, безопасность и снизит тревожность о возможных происшествиях в непогоду или долгое отсутствие

Удобство и комфорт

– места с недостаточным освещением;

При размышлении над будущим проектом учтите, что одной лампочки на помещение, как правило, мало (только если это не туалет или ванная). Любое освещение должно иметь свой рабочий сценарий. Устанавливать подсветку, просто потому что захотелось – недальновидно (пользоваться все равно не будете, а деньги и время уже потрачено).  В плане эргономики и освещения очень рекомендую сайт houzz.ru, раздел Статьи. Отдельного раздела для работ по электрике нет, так что придется поискать.

– выключатели, расположенные в неудобных местах;

– неудобно расположенные розетки (на сайте houzz.ru. про розетки тоже есть) либо недостаточное количество розеток (приходится использовать тройник);

– часто пользуетесь электроинструментом на улице? Мешает удлинитель, который тянется из розетки в доме? Установите уличную влагозащищенную розетку, которая отключается отдельным автоматом. Учтите, что у некоторых моделей крышки, закрывающие розетки, со временем перестают держаться на месте. Выбирайте место для уличной розетки, которое на 100% будет защищено от осадков, а еще лучше – и от солнца. Электроизоляционные материалы либо негорючие, либо стойкие к ультрафиолету.

– продумайте варианты на будущее: возможно, в доме нужна отдельная линия под электроплиту, вытяжку, холодильник, обогреватель, насос или котел.

Даже если сейчас вы не видите смысла – оставьте свободное место при проектировании электрощита (на автоматические выключатели, стабилизаторы напряжения, клеммники и автоматику), вводной кабель также должен быть выбран с запасом по сечению;

Монтаж внутренней проводки

Электропроводка в загородном доме устанавливается точно по рассчитанной схеме. Нельзя в последний момент что-то заменить и не учесть разницу в нагрузке. Выполняется монтаж в определенном порядке.

Разметка

Необходимо отметить на стене местоположение всех электроточек. Используют мел, карандаш. Местоположение выбирают с учетом нормативов СНиП, ПУЭ и собственного удобства.

Рекомендуется сразу же отметить и место укладки провода. После этого проще посчитать, сколько реально потребуется кабеля. Проводку тянут по стенам. На пол укладывать проводники разрешается, если он залит цементной стяжкой и в этом случае провод нужно прятать в гофру, чтобы предупредить механическое повреждение.

Штробление стен

Если укладка выполняется открытым способом или в защитной гофре, достаточно просто отметить положение проводки на стене.

Если кабель хотят скрыть, необходимо проделать в стенах канавки нужной глубины и ширины – штробы. Сделать это можно с помощью перфоратора с насадкой «долото», болгарки или штробореза, что есть под рукой.

По линиям отметки размечают ширину канавки. Обычно она совпадает с глубиной. Штроборезом или болгаркой с диском прорезают материал по границам канавки, если этого недостаточно для изъятия, делают еще несколько надрезов внутри штробы. Затем вынимают материал и подравнивают канавку зубилом и молотком.

Для подрешетников и распредкоробок отверстия в стене высверливают коронками – алмазными или с твердосплавными напайками. Стандартные величины под подрозетник – диаметр 68 мм и глубина 45 мм. Но если используются нестандартные виды модулей, габариты отверстий будут другими.

Прокладка линий

На даче проводку чаще всего ставят открытым способом. Гофру использовать необязательно, если брать достаточно хорошо изолированный кабель – ВВГ или ВВГнг, например. Чтобы добиться более эстетичного вида, рекомендуется прятать проводку под плинтус – напольный или потолочный.

При скрытой укладке проводка размещается в штробах и фиксируется в них шпатлевкой, алебастром или специальными скобами. Штроба заполняется материалом полностью.

Установка распредкоробок и подрешетников

Распсредкоробки и подрозетники монтируют после укладки проводов. Следуют инструкции.

1. В подрозетнике просверливают отверстия под питающий кабель и вспомогательные провода.
2. Посадочное отверстие обмазывают алебастром. Проверяют: при нажатии на дно гнездо не должно проваливаться.
3. Обмазывают алебастром с внешней стороны подрозетника и вставляют в отверстие. Подрозетник должен плотно держаться. Алебастр высыхает за 2 часа, после чего работы можно продолжить.

Распредкоробку тоже можно ставить на алебастр. Если стены дома деревянные, щиток крепят на шурупы с дюбелями.

Подключение линии

Подсоединение розетки и выключателя выполняют после отделочных работ, если они велись.

1. В распределительной коробке находят ноль, фазу и питающий провод контура. Жилы имеют разную окраску, так что это просто.
2. Из группы кабелей находят тот, что проведен от места установки розетки, выключателя, оборудования и зачищают концы. Жилы кабеля прикручивают в фазе, нулю и питанию. Закрывают щиток.
3. Затем конец кабеля, которой выходит к розетке, разделывают на жилы и зачищают концы. К первой клемме розетки подсоединяют фазу, ко второй – нейтраль. Заземление подключается к разъему в средней части розетки.
4. Вставляют розетку в подрозетник, фиксируют саморезами и винтами через лапки. Затем крепят декоративную часть.

Как был проложен новый вводной кабель

Прямо на стене отмечаем точки крепления провода. Сверлим отверстия и устанавливаем крепления. Они позволят держать дистанцию между стеной и проводом. Крепление ищется по фразе «фасадное крепление для провода».

Крепления для кабеля в гофре по фасаду

Стяжка обычно идет в комплекте.

Крепления для кабеля смонтированы под козырьком по фасаду дома

Скажу честно, требования по высоте удалось соблюсти только одно – не менее 2,5 м от земли.

Гусак для крепления СИП и вводного кабеля, тут же будет и место соединения

После завершения монтажа это выглядит так:

Новый ввод в дом: СИП и кабель в гофре на гусаке

С этим этапом закончили.
