Классификация арматурных прутьев

Сортамент арматурных изделий гладкого типа

ГОСТ 5781-81 оговаривает не только технические и остальные характеристики арматурных изделий гладкого профиля, но и их сортамент, который включает в себя 20 типоразмеров такой арматуры. Так, положениями ГОСТ предусматривается выпуск гладкой арматуры следующих диаметров: 6, 8, 10, 12, 14, 16 мм, а также 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70 и 80 мм. Площадь сечения арматуры каждого типоразмера и ее удельную массу (теоретические) тоже можно узнать из положений ГОСТ 5781-82. Для примера, теоретический вес арматуры, диметр которой составляет 16 мм, равен 1,58 кг, а изделия с диаметром 80 мм — 39,46 кг.

Вес погонного метра гладкой арматуры

Стандартом оговариваются и правила обозначения арматурных изделий, в качестве примеров которых можно рассмотреть маркировку нижеследующих элементов: 16-A-I (А240) ГОСТ 5781-82 — арматурный пруток диаметром 16 мм, соответствующий классу A-I; 22-A-IV (А600) ГОСТ 5781-82 — арматурный пруток класса A-IV, диаметр которого составляет 22 мм.

В таблице, где представлен весь сортамент гладкой арматуры, можно узнать все размеры, соответствующие каждому классу изделий, а также их технические характеристики.

Механические свойства арматурной стали

Отклонения, которые арматура гладкая может иметь по своему номинальному диаметру, оговариваются положениями стандарта 2590. Его требованиям обязан соответствовать весь горячекатаный прокат круглого сечения, диаметр которого находится в интервале 5–270 мм. Оговаривается стандартом и такой параметр круглых арматурных прутков, как их овальность, рассчитывающаяся следующим образом: берется разность между самым большим и наименьшим значениями фактических диаметров профиля, измеряемых в одном сечении. Такая разность, согласно требованиям ГОСТ, не должна быть больше суммы допусков (плюсового и минусового), оговоренных для данного диаметра.

Арматурную сталь, относящуюся к разным классам, а также различного диаметра, производители выпускают в следующем виде:

• арматура, относящаяся к классам A-I и A-II, с поперечным размером до 12 мм, допускается к поставке заказчикам в прутках или мотках, а если ее диаметр больше — только в прутках;
• изделия, относящиеся к классу A-III с размером поперечного сечения до 10 мм, допускаются к поставке в мотках или в виде стержней, если диаметр больше — в прутках;
• арматура классов A-IV и A-V поставляется преимущественно в прутках, за исключением изделий с поперечным размером 6 и 8 мм, по предварительной договоренности с заказчиком такие изделия могут поставляться в виде мотков.

Арматура марки А1 диаметром 10 мм, поставляемая в бухтах

Длина стержней арматуры, которая может находиться в интервале 6–12 м, также обязана соответствовать определенным требованиям. Так, стержни могут отпускаться заказчику мерной и немерной длины, допускаются также партии мерной длины, где содержится не более 15% немерных стержней, длина которых не меньше 2 метров. Нормативным документом допускается, что по предварительной договоренности с заказчиком прутки гладкой арматуры могут нарезаться длиной, находящейся в интервале 5–25 м.

На длину мерной продукции, которая может соответствовать обычной или повышенной точности, стандартом оговариваются нижеследующие допуски:

• арматурные прутки, длина которых не превышает 6 м: обычная точность — +50 мм, резка повышенной точности — +25 мм;
• изделия длиной более 6-ти метров: обычная точность — +70 мм, повышенная — +35 мм.

Оговаривается стандартом и кривизна стальных арматурных прутков, данный параметр не должен быть больше 0,6% их длины. Гладкие арматурные прутки из стали A-I-A-IV не подвергают последующей термической обработке, а для изделий класса A-V, производители выполняют низкотемпературный отпуск. Такую термическую обработку в соответствии с ГОСТ можно не выполнять, если после испытаний, которые необходимо провести в течение 12-ти часов после выпуска изделий, величина относительного удлинения арматуры составляет не менее 9%, а равномерного — минимум 2%.

Допустимая кривизна сортового стального проката для производства гладкой арматуры

Классификация по признакам

Классифицировать арматурную сталь можно по многим признакам. Рассмотрим их подробнее.

По назначению

По назначению выделяют следующую классификацию арматуры:

1. Рабочий тип материала воспринимает усилие в бетонных конструкциях от основной нагрузки.
2. Монтажная арматура применяется для объединения рабочей или конструктивной сетки, а также каркасов. В некоторых случаях используется временно.
3. Анкерная применяется в качестве закладного материала.
4. Конструктивная предназначается для распределения возникающей нагрузки. Подобного рода арматура принимает нагрузку, возникающую при усадке или расширении материала, а также температурном воздействии. Применяется в последнее время довольно часто, так как позволяет существенно повысить прочность железобетонных конструкций.

Во многом от назначения зависит площадь поперечного сечения. Кроме этого, при изготовлении могут применяться самые различные металлы и сплавы. В последнее время большой популярностью пользуются сплавы, обладающие коррозионной стойкостью.

Ориентация в конструкции

По признаку ориентации прутков в конструкции выделяют следующие ее разновидности:

1. Поперечная используется для препятствования образованию наклонных трещин. Кроме того, этот материал усиливает железобетонные конструкции в растянутой зоне.
2. Продольная не позволяет образовываться вертикальным трещинам в растянутой зоне конструкции.

По условию применения выделяют напрягаемую и ненапрягаемую арматуру.

Внешний вид

Проводится классификация арматуры по внешнему виду:

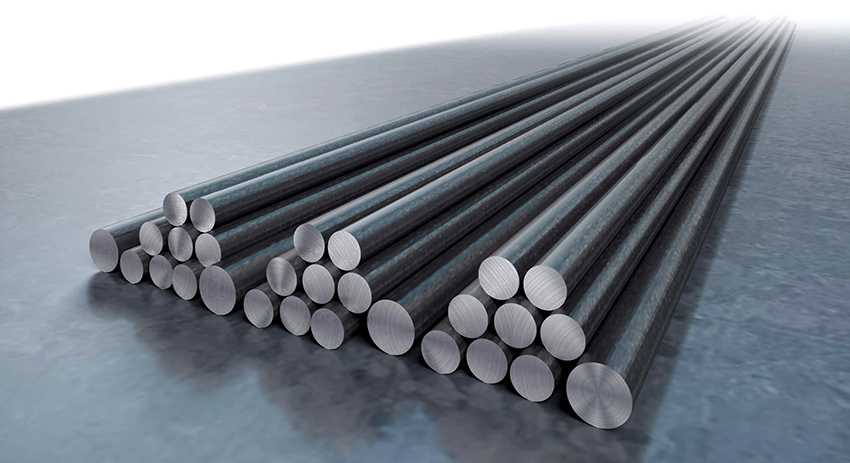

1. Гладкая арматура обладает ровной матовой поверхностью по всей длине. Подобный вариант исполнения строительного материала прост в изготовлении, за счет чего уменьшается стоимость.

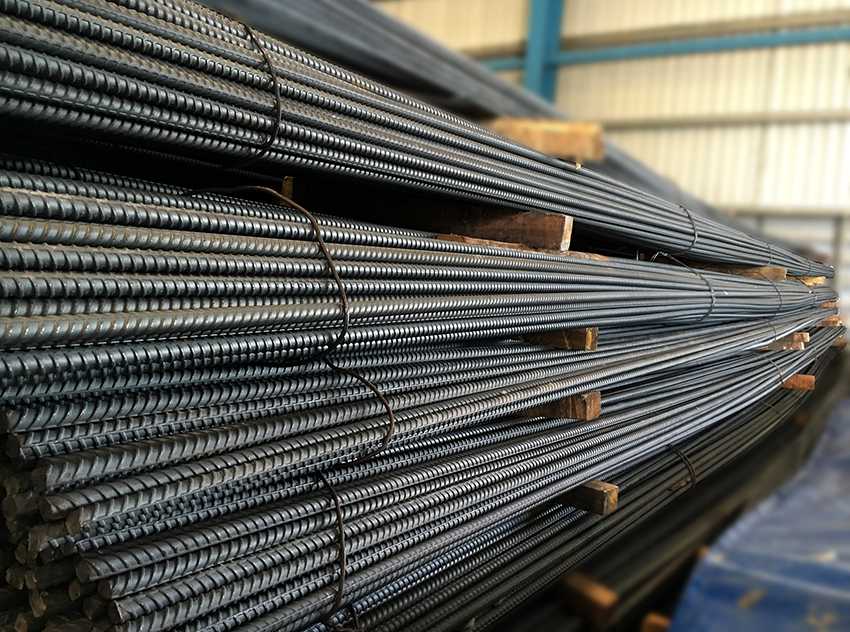

2. Периодический профиль характеризуется наличием большого количества выступов и насечек. Подобного рода поверхность увеличивает степень сцепления металлического прута с бетоном. За счет этого бетонная конструкция становится намного прочнее.

https://youtube.com/watch?v=O4IB8Ky4gxo

Периодический профиль бывает трех видов:

1. Серповидный.
2. Кольцевой.
3. Смешанный.

Кольцевая форма поверхности соответствует стандартам, установленным в ГОСТ 57–81 . Подобного рода поверхность создается отечественными производителями. Серповидный профиль характерен продукции европейских производителей.

Арматура со смешенным типом поверхности появилась относительно недавно. К её особенностям относятся:

1. Подобного рода профиль позволяет быстро определить класс арматуры.
2. За счет ребристости повышается степень сцепления с бетоном примерно на 20%. Именно поэтому сегодня при создании качественных железобетонных конструкций используют вариант исполнения прутков со смешенным типом поверхности.
3. Жесткость производимой конструкции при применении стержней со смешенным типом поверхности повышается примерно на 30%.

В продаже встречается арматура самой различной длины и площади поперечного сечения. Выбор проводится в зависимости от того, какой прочности нужно получить железобетонную конструкцию.

Класс качества

Во многом характеристики создаваемого строительного материала зависят от типа применяемого металла при производстве. Рассматривая таблицу классов качества, отметим следующие моменты:

1. А1 — пруток, при изготовлении которого применяется сталь марки Ст 3 пс и Ст 3 сп и Ст 3 кп. Диаметр получаемого прутка составляет 6−40 мм.
2. А2 — класс качества, который достигается при применении марки стали 8Г2С и Ст 5 пс и Ст 5 сп. Диаметр строительного материала составляет 10−80 мм.
3. А3 — арматура, изготавливаемая из металлов 35 ГС и 25Г2 С, 32Г2 Рпс. Получаемая арматура имеет диаметр от 6 до 40 мм.
4. А4 — класс качества, который можно получить при применении легированных сплавов 80С и 20 ХГ2 Ц.
5. А5 — изготавливается из сплава 23в2Г2Т.

Более высокий класс качества получается при производстве прутка с периодическим профилем.

Методы производства

Арматура по производству разделяется на два основных класса:

1. Горячекатаная имеет периодический профиль, который характеризуется спиралевидными выпуклостями.
2. Холоднотянутая обладает специфическим видом, который напоминает круг.

Горячекатаный метод производства предусматривает нагрев заготовки до достаточно высокой температуры, за счет чего повышается пластичность материала и его степень обрабатываемости. Холоднотянутая технология применяется в том случае, если заготовка представлена пластичным металлом.

Недостатки

У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:

• При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
• Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
• Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
• Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.

Разновидности

Рассмотрим каждую особенность. Согласно используемому профилю, применяются следующие прутки:

• имеющие равномерно распределенные по поверхности поперечные выступы, расположенные под равным углом к продольной оси стержня. Рефленность обеспечивает сцепление с бетонным массивом;
• имеющие круглое сечение. Они применяются как связующие стержни.

В зависимости от того, как осуществляется работа арматуры в фундаменте или железобетонном сооружении, стержни отличаются характером воспринимаемых усилий, действующих:

• В поперечном направлении. Использование поперечно расположенных элементов предотвращает образование расположенных под углом трещин, являющихся результатом напряжения сдвига.
• Продольно. Прутки компенсируют растягивающие усилия, обеспечивают прочность изделий на растянутых участках. Продольно расположенные элементы, также воспринимают сжимающие нагрузки, обеспечивая целостность конструкции из бетона.

Стержни усиления разделяются на виды, согласно принципу действия. Прутки могут находиться в бетоне в различном состоянии:

• предварительно напряженном. Это обеспечивает уменьшение прогибов, препятствуют растрескиванию.
• в свободном (не напряженном). Их применение предусматривает бетонирование в естественном состоянии без предварительного натяжения.

Арматурная сетка зачастую используется при армировании плит

Армирование бетона производится стержнями, отличающимися по назначению. Применяются следующие прутки:

• Рабочие, воспринимающие напряжения от массы сооружения и внешние усилия.
• Распределительные стержни, отличающиеся рифленым профилем. Это обеспечивает компенсацию усилий, целостность бетонной конструкции.
• Монтажные элементы, с помощью которых собирается каркас усиления. Они способствуют сохранению положения стального сетчатого или пространственного контура при бетонировании.
• Крепежные детали, выполняющие функцию анкеров. Применяются как закладные детали.
• Конструктивные, устанавливаемые на участках, где имеется вероятность возникновения дополнительных напряжений.

При выполнении усиления каркасного и сетчатого типа рабочие прутки применяются совместно с монтажными, распределительными стержнями.

Согласно выбранному способу монтажа, применяются следующие усиления:

• штучное армирование, устанавливаемое при сборке с использованием сварки. Используются элементы круглого сечения или прутки с рифленой поверхностью;
• сетчатое усиление, представляющее предварительно собранную с помощью вязальной проволоки для сварки конструкцию;
• каркасного типа. Оно отличается пространственной формой.

Можно сделать вывод о том, что возведение железобетонных конструкций невозможно без применения такого материала, как арматура

В зависимости от способа изготовления, элементы усиления применяются в виде:

• Стержней, наиболее распространенным типом которых, являются горячекатаные прутки. Маркировка арматуры соответствует различным классам, отличающимся механическими характеристиками. Она может включать буквы А, В или К и цифровое обозначение, например, A400 или A500. Стержневые элементы производятся из низколегированных, насыщенных углеродом, легирующими добавками сталей. Это обеспечивает устойчивость к коррозионным процессам, пластичность, прочностные характеристики.
• Канатов или проволоки, произведенной холоднотянутым методом. Элементы усиления данного вида используются в натянутом, предварительно напряженном состоянии, отличаются высокой прочностью. Особенностью канатов является повышенная прочность, высокая адгезия с бетонным массивом, надежная компенсация изгибающих усилий.

Отдельная разновидность – неметаллические прутки, произведенные из стеклопластиковых или полимерных композитов, содержащих углеродные, базальтовые или стеклянные волокна. Они восприимчивы к изгибающим усилиям, подвержены горению, не воздействуют на электромагнитные излучения. Отличается от стальных стержней:

• Уменьшенной массой.
• Стойкостью к коррозии.

Арматура получила широкое использование в сфере строительства

Арматура А3

К арматуре класса А3 относится горячекатаная круглая сталь с периодическим профилем, изготовленная согласно требований ГОС Т5781-82. На поверхности АIII имеются два продольных выступа и между ними — противоположно направленные рифления в виде «елочки»: с одной стороны арматуры правый винт, с другой — левый (кроме профиля А 3 специального назначения, изготавливаемого по согласованию с заказчиком).

Назначение арматурной стали класса А3

А3 используют для армирования обычных и предварительно напряженных конструкций в качестве рабочей арматуры (устанавливаемой по проектным расчетам конструкций на нагрузки и воздействия) и в качестве монтажной арматуры (в случае монтажа из-за конструктивной и технологической необходимости).

Используется арматура класса А3 в производстве железобетонных изделий, при устройстве фундаментов, для армирования штукатурных слоев, бетонных стяжек, усиления стен из силикатного кирпича, конструкций из газобетона и т. п.

Маркировка А3, сортамент, масса и технические характеристики

Стандартная маркировка арматурной стали класса А3 записывается одной строкой в следующем порядке:

• цифра, указывающая диаметр прута в мм;
• литера «А» и указание класса «III»;
• в скобках (А400) — международная классификация;
• ГОСТ 5781-82.

Например, стандартная маркировка для А3 диаметром 20 мм имеет вид: 20-А-III (A400)ГОСТ 5781-82.

Согласно ГОСТу 5781-82, никакие дополнительные буквы для маркировки А3 не используются.

А3 выпускается согласно стандартному ряду следующих номинальных диаметров:

∅6÷∅40 мм, вес 1 метра регламентируется ГОСТом 5781-82:

Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т
6	0,222	4504,50	16	1,580	632,91	28	4,830	207,4
8	0,395	2531,65	18	2,000	500,00	32	6,310	158,48
10	0,617	1620,75	20	2,470	404,86	36	7,990	125,16
12	0,888	1126,13	22	2,980	335,57	40	9,870	101,32
14	1,210	826,45	25	3,850	259,74

Для производства арматурной стали A-III используются низколегированные стали марок 35ГС, 25Г2С, 2Г2Рпс.

Арматуру диаметром ∅6 мм÷∅40 мм производят из стали марок 35ГС, 25Г2С. Кроме того, арматура диаметром ∅6 мм÷∅22 мм также может изготавливаться из стали 32Г2Рпс.

Отличие арматурной стали класса A3 от класса A1

Данные виды арматурных сталей, изготавливаемые согласно ГОСТу 5781-82, имеют четыре основных группы отличий:

1. Непохожие профили поверхности — все диаметры A1 (∅6 мм÷∅40 мм) изготавливаются ГЛАДКИМИ, без продольных и поперечных рифлей. A3, наоборот, имеет два продольных ребра и выступы по винтовым линиям между ними.
2. Для производства используют различные марки стали: A3 изготавливают из низколегированных сталей с добавками марганца (35ГС, 25Г2С), марганца и бора (32Г2Рпс). Для производства A1 используются углеродистые (без легирующих добавок) стали Ст3кп, Ст3пс, Ст3сп.
3. Различные механические характеристики.

Класс арматуры	Предел текучестикгс/мм²	Относит.удл. %	Испытание на изгиб(c — толщина отправки, d — ∅ арматуры)
А-I(А240)	24	25	c=d
А-III(А400)	40	14	c=3d

Отличаются области применения. А3, благодаря рифленой поверхности, обладает отличными армирующими качествами и применяется для армирования бетонных конструкций различного назначения в строительстве монолитных зданий и сооружений из железобетона (в отличие от гладкой A1, которая подходит для армирования только в отдельных, специальных случаях, например, арматурных каркасов цилиндрической формы, для армирования дорожного полотна). Зато арматура класса А1 более востребована при изготовлении вспомогательных металлоконструкций (исключая высоконагруженные).

Область применения

Массовое применение A3 в строительстве жилых и промышленных зданий и сооружений обусловлено высоким уровнем пластичности, отличной свариваемостью и высокой сопротивляемостью механическим/усталостным нагрузкам этого класса арматурной стали. Немаловажным является экономический фактор: при использовании A3 в обычных, без предварительного напряжения конструкциях, экономия стали достигает почти 30%.

Наиболее востребованными на рынке металлопроката являются следующие диаметры: 6, 8, 10, 12, 14, 16, 18, 20. Арматура A3 используется для сооружения несущих силовых арматурных каркасов конструкций любого класса ответственности, а благодаря легирующей добавке марганца А3 отличается морозостойкостью и успешно применяется в регионах с низкими температурами.

Также вы можете:

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы. Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

• масса;
• размер сечения или диаметр;
• сопротивляемость нагрузкам;
• встраиваемость в напряженные железобетонные конструкции;
• относительная величина удлинения после разрыва;
• длина прута;
• марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.

Арматуру класса А300 используют для строительства малоэтажных домов.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, мм	Номинальная площадь поперечного сечения Fн, мм2	Масса проката длиной 1 м
Номинальная, кг, теоретический вес/ДО	Допускаемые отклонения, %
6	28,3 Fн, мм2	ТВ = 0,222, ДО = 0,204-0,239	±8%
8	50.3 Fн, мм2	ТВ = 0,395, ДО = 0,363-0,426
10	78,3 Fн, мм2	ТВ = 0,617, ДО = 0,586-0,647	±5%
12	113 Fн, мм2	ТВ = 0,888, ДО = 0,843-0,932
14	154 Fн, мм2	ТВ = 1,21, ДО = 1,149-1,27
16	201 Fн, мм2	ТВ = 1,58, ДО = 1,501-1,643	±4%
18	254 Fн, мм2	ТВ = 2,00, ДО = 1,92-2,08
20	314 Fн, мм2	ТВ = 2,47, ДО =2,371-2,568
22	380 Fн, мм2	ТВ = 2,98, ДО =2,86-3,099
25	491 Fн, мм2	ТВ = 3,85, ДО =3,696-4,004
28	616 Fн, мм2	ТВ = 4,83, ДО = 4,636-5,023
32	804 Fн, мм2	ТВ = 6,31, ДО = 6,057-6,562
36	1018 Fн, мм2	ТВ = 7,99, ДО = 7,67-8,309
40	1256 Fн, мм2	ТВ = 9,86, ДО = 9,465-10,254

шпоры гос / Новая папка / арматура

1. Арматурные стали. Классификация (группы, виды, марки, классы).

Арматура используется для изготовления всех видов железобетонных конструкций — она необходима для усиления прочностных характеристик бетона. Как правило, применяется стальная гибкая арматура — стержни, сварные сетки и каркасы, но иногда необходима и жесткая — прокатные двутавры, швеллеры и уголки.

Все арматурные стали применяемые для армирования ЖБК классифицируются по следующим признакам : по условиям ее применения в конструкциях, по условиям изготовления и механическим свойствам.

По назначению арматуру подразделяют на рабочую, распределительную, монтажную и хомуты.

Рабочая арматура

воспринимает растягивающие усилия возникающие от внешних нагрузок, а также используется для предварительного натяжения; диаметр рабочей арматуры больше диаметра распределительной.

Распределительная арматура

предназначена для закрепления рабочих стержней в каркасе путем сварки или вязки.

Монтажная арматура

поддерживает при сборке каркасов отдельные стержни рабочей арматуры и способствует установке их в проектное положение, стержни монтажной арматуры применяют для соединения плоских арматурных элементов в один пространственный каркас.

Хомуты

предназначены для предотвращения в бетоне конструкций косых трещин, а также для изготовления арматурных каркасов из отдельных стержней.

В зависимости от применения в конструкциях арматуру подразделяют: на ненапрягаемую и напрягаемую.

Ненапрягаемую арматуру применяют в обычных конструкциях в каче­стве рабочей, распределительной и монтажной. В напряженных констру­кциях она используется только в качестве распределительной и монтажной.

Применяются следующие виды арматуры:

• Горячекатаная гладкая и периодического профиля классов А-240 (А-1), A300 (A- III), A400 (А- IV), А800 (AV), А1000 (AV1);

• Термомеханически упрочнённая периодического профиля А400С (Ат400с), А500 (Ат Ш*с), А600 (Ат- IV), А800 (AtV), А1000 (AtVI), A1200 (AtVII); Механически упрочнённая в холодном состоянии (холоднодеформированная) (проволока) периодического профиля или гладкая Bpl класса В500 (В500с); Вр 1000 = Вр 1500 (Вр II);

•Арматурные канаты диаметров 6-15мм класса К7, К19;

• Неметаллическая композитная арматура.

Класс прочности арматуры соответствует гарантированному значению предела текучести в МПа.

По виду поставляемой арматурной стали различают: стержневую и проволочную арматуру. Стержневая арматура подразделяется в свою очередь на:

— горячекатанную, не подвергающуюся упрочнению после проката, классов: А-1, А-11, А-Ш, А-IV, A-V, A-V1;

— термически и термомеханически упрочненную после проката, классов: АТ-Ш, AT-V, AT-V1, AT-VII;

— упрочненную вытяжкой после проката в холодном состоянии, класса А-IIIв. Стержневую арматуру класса А-1 изготавливают гладкой, остальные классы — периодического профиля.

При обозначений классов стержневой арматуры применяют некоторые индексы, характеризующие отдельные свойства стали.

Дополнительная

арматура подразделяется на следующие виды:

— арматурную проволоку из низкоуглеродистой стали (обыкновенную), гладкую класса А-1 и периодического профиля класса Вр-1;

— арматурную проволоку из высокоуглеродной стали (высокопрочную), гладкую класса В-11 и периодического профиля класса Вр-11;

— арматурные канаты семипроволочные К-7 и девятнадцати проволочные K-I9. Арматурная проволока классов В-11 и Вр-11 применяется в качестве напрягаемой арматуры.

Марки арматурных сталей. При обозначении марок сталей используют цифровые и буквенные индексы. Металлы, входящие в состав стали, обозначают буквами: Г-марганец, С-титан, Ц-цирконий, П-хром, М-молибден. Например, в марки стали 23х2Г2Ц первые две цифры указывают содержание углерода в сотых долях процента, цифры после буквы обозначают соответствующий элемент в %. Если цифра отсутствует, то это говорит о том, что содержание данного элемента менее 1%.
