Сортамент арматуры: классификация по назначению, виды, что означает её класс

Основные виды арматуры

Следующим упоминается сам класс арматурной стали. Всего существует шесть классов:

А240;
А300;
А400;
А600;
А800;
А1000.

Кроме того, в некоторых случаях встречается иное обозначение – А1, А2 … А6. Но это обозначение считается устаревшим – оно применялось в Совестком Союзе и именно его использовал действующий на тот момент ГОСТ. Сегодня большинство производителей и покупателей использует иную классификацию сортамента арматуры.

А240 – единственная марка, которая выпускается с гладким сечением. Её диаметр может колебаться от 6 до 40 миллиметров. Простота изготовления снижает стоимость материала, но его нельзя использовать в качестве основного рабочего – только в качестве вспомогательного, например, при изготовлении каркаса. Гладкая поверхность ухудшает сцепление с бетоном, в результате ухудшая свойства железобетона. Временно может сопротивляться растяжению до 380 мегапаскалей.

Класс арматуры А-I(А240)

Все остальные классы имеют периодическое сечение, то есть, на поверхности находятся ребра, улучшающие качество сцепления с бетоном. Для большей наглядности сведем все их характеристики воедино – таблица позволит легко подобрать подходящий материал, а также понять значение маркировки:

Класс	Диаметр, мм	Временное сопротивление растяжению, МПа	Предел текучести, не менее, МПа
А-2	10—80	500	300
А-3	6—40	600	400
A-4	10—22	900	600
A-5	10—22	1050	800
Aт-4	10—40	900	600
Aт-5	10—40	1000	800
Aт-6	10—22	1200	1000
Aт-7	10—32	1400	1200

Как видите, диаметр может различаться, что позволяет подобрать подходящий материал для каждого конкретного строительного объекта.

Классификация и сортамент

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А-I(А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса А-I(А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI(А1000) – периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой.

1.1; 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной сталигладкого и периодического профиля, а также предельные отклонения по массе дляпериодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствоватьноминальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

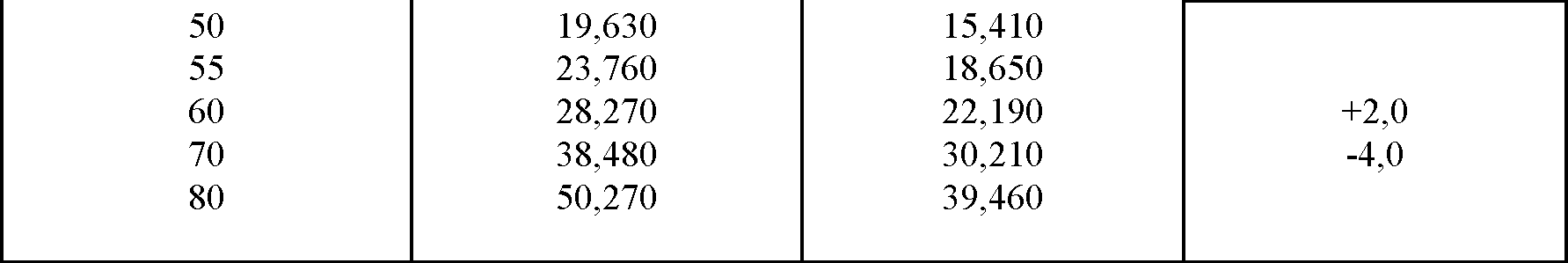

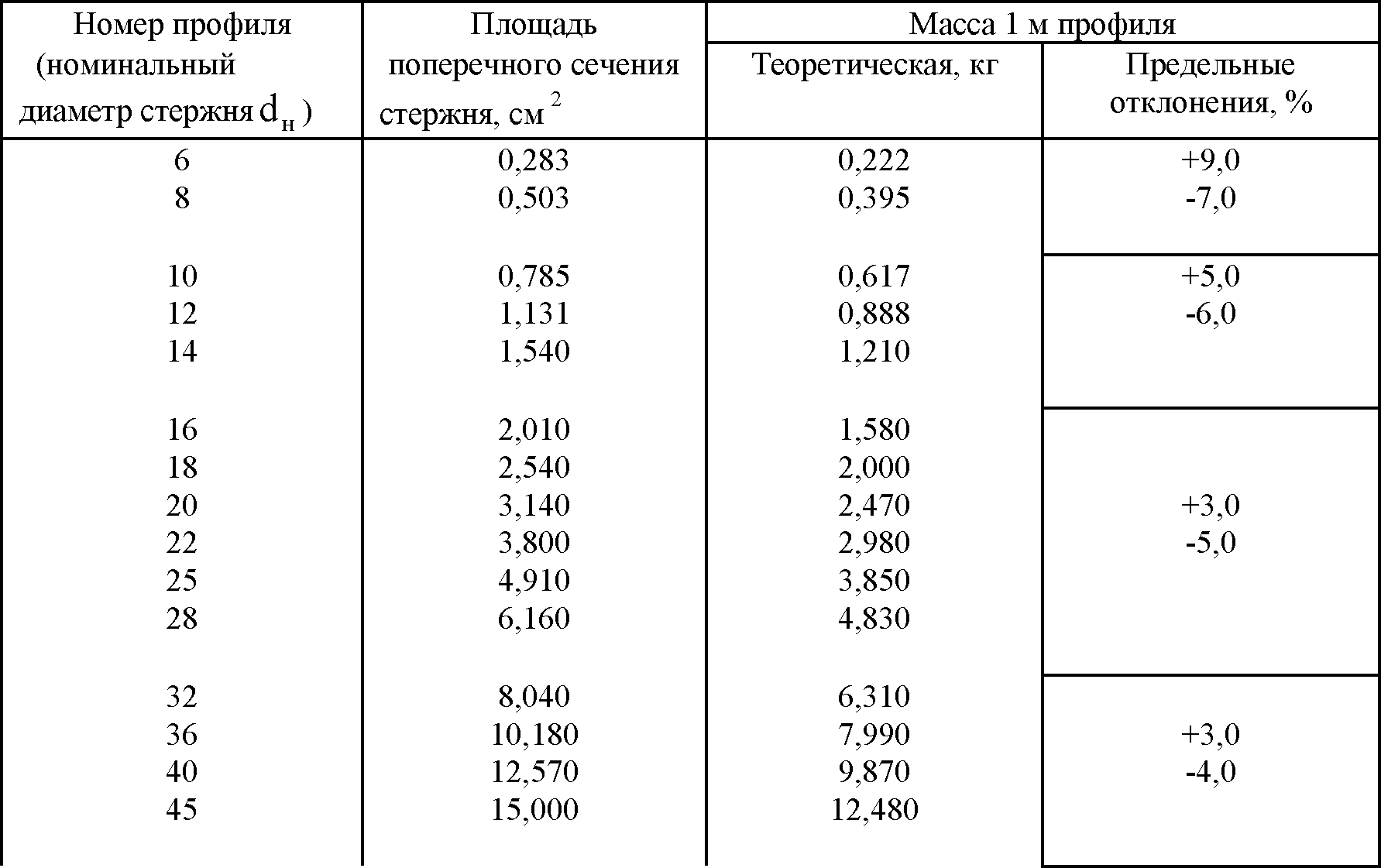

Таблица 1

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 • 103 кг/м3 . Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили сдвумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовойлинии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходнойвинтовой линии, диаметром 8 мм – по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения Ас-II (Ас300) профилем, приведенным начерт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеихсторонах профиля.

Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левыйзаходы.

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

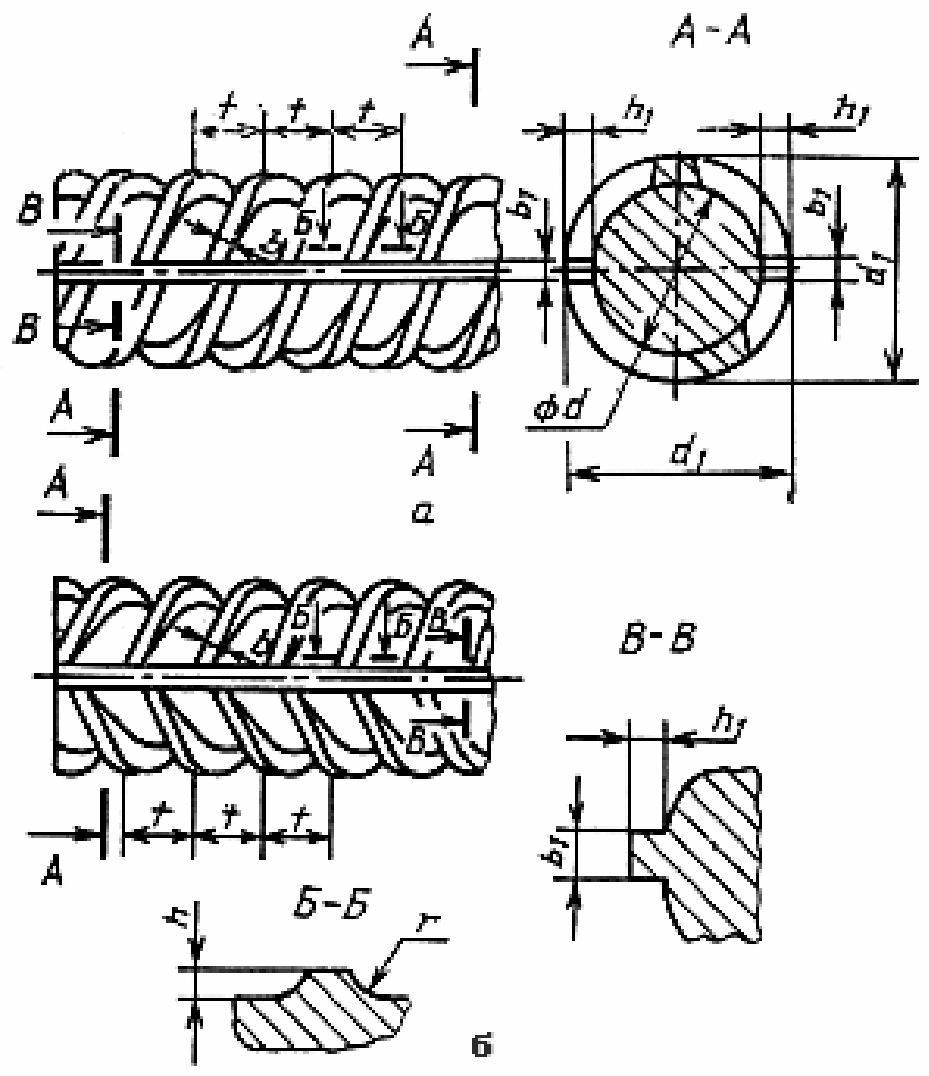

Черт. 1

Черт. 2

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля,изготавливаемого по черт. 1а и б, должны соответствовать приведенным в табл. 2, а по черт. 2аи б – приведенным в табл. 3.

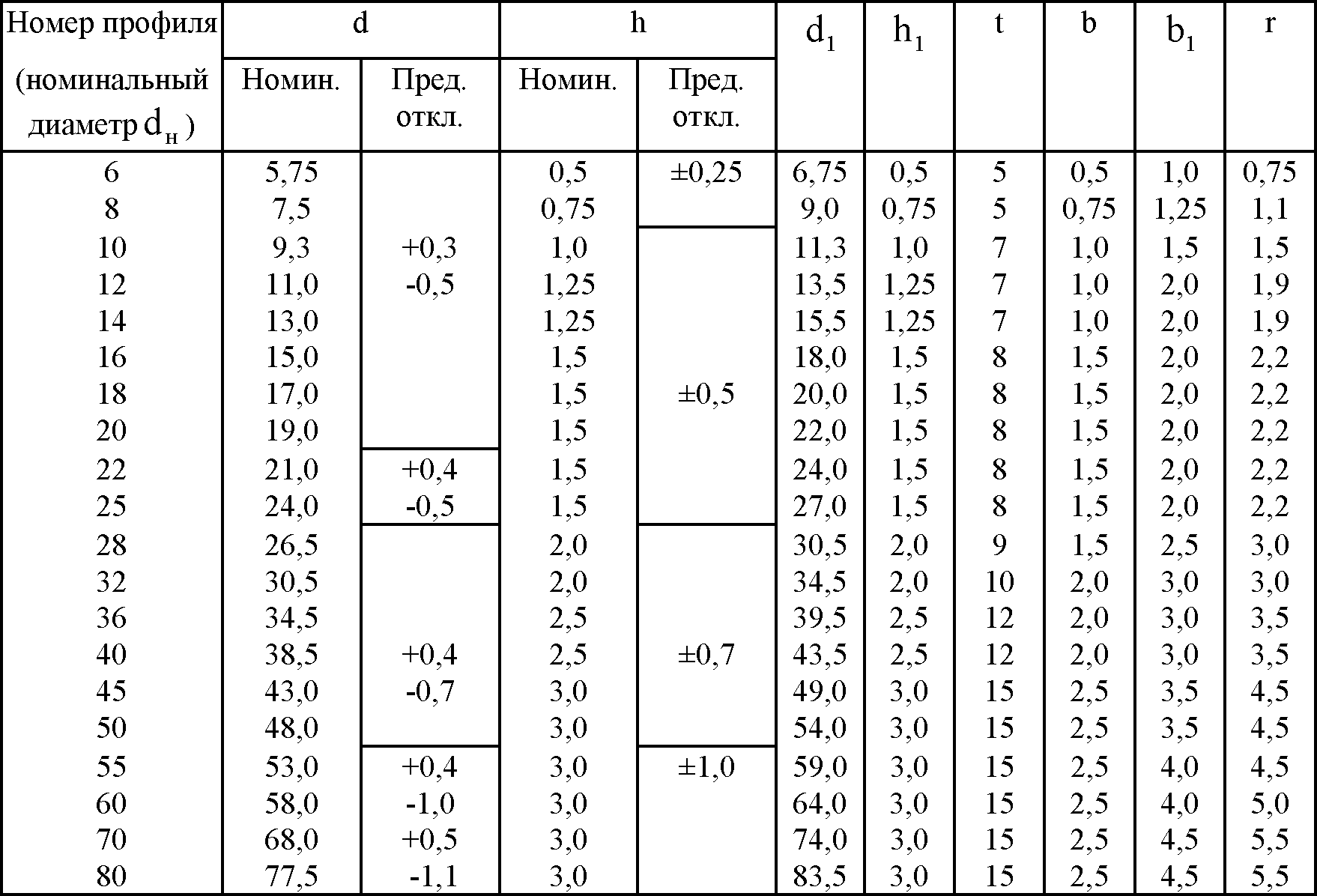

Таблица 2

Размеры, мм

Примечание. По требованию потребителя предельные отклонения размера d₁ не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемыхпродольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров водном сечении) не должна превышать суммы плюсового и минусового предельных отклоненийпо диаметру.

1.9. – 1.11. (Измененная редакция. Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, большихдиаметров – в стержнях. Арматурную сталь классов MV (А600), А-V (А800) и А-VI (А1000)всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованиюизготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

мерной длины;

мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;

немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствоватьприведенным в табл. 4.

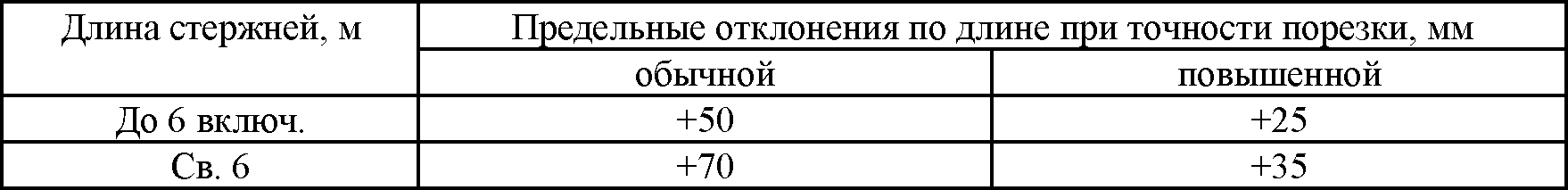

Таблица 4

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.

Примеры условных обозначений.

Арматурная сталь диаметром 20 мм, класса А-II (А300):

20-А-11 ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса А-I (А240):

18-А-1 ГОСТ 5781-82

В обозначении стержней класса А-II (А300) специального назначения добавляется индекс с: Ас-II (Ас300).

(Измененная редакция, Изм. №4).

Арматура А3

К арматуре класса А3 относится горячекатаная круглая сталь с периодическим профилем, изготовленная согласно требований ГОС Т5781-82. На поверхности АIII имеются два продольных выступа и между ними — противоположно направленные рифления в виде «елочки»: с одной стороны арматуры правый винт, с другой — левый (кроме профиля А 3 специального назначения, изготавливаемого по согласованию с заказчиком).

Назначение арматурной стали класса А3

А3 используют для армирования обычных и предварительно напряженных конструкций в качестве рабочей арматуры (устанавливаемой по проектным расчетам конструкций на нагрузки и воздействия) и в качестве монтажной арматуры (в случае монтажа из-за конструктивной и технологической необходимости).

Используется арматура класса А3 в производстве железобетонных изделий, при устройстве фундаментов, для армирования штукатурных слоев, бетонных стяжек, усиления стен из силикатного кирпича, конструкций из газобетона и т. п.

Маркировка А3, сортамент, масса и технические характеристики

Стандартная маркировка арматурной стали класса А3 записывается одной строкой в следующем порядке:

цифра, указывающая диаметр прута в мм;
литера «А» и указание класса «III»;
в скобках (А400) — международная классификация;
ГОСТ 5781-82.

Например, стандартная маркировка для А3 диаметром 20 мм имеет вид: 20-А-III (A400)ГОСТ 5781-82.

Согласно ГОСТу 5781-82, никакие дополнительные буквы для маркировки А3 не используются.

А3 выпускается согласно стандартному ряду следующих номинальных диаметров:

∅6÷∅40 мм, вес 1 метра регламентируется ГОСТом 5781-82:

Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т
6	0,222	4504,50	16	1,580	632,91	28	4,830	207,4
8	0,395	2531,65	18	2,000	500,00	32	6,310	158,48
10	0,617	1620,75	20	2,470	404,86	36	7,990	125,16
12	0,888	1126,13	22	2,980	335,57	40	9,870	101,32
14	1,210	826,45	25	3,850	259,74

Для производства арматурной стали A-III используются низколегированные стали марок 35ГС, 25Г2С, 2Г2Рпс.

Арматуру диаметром ∅6 мм÷∅40 мм производят из стали марок 35ГС, 25Г2С. Кроме того, арматура диаметром ∅6 мм÷∅22 мм также может изготавливаться из стали 32Г2Рпс.

Отличие арматурной стали класса A3 от класса A1

Данные виды арматурных сталей, изготавливаемые согласно ГОСТу 5781-82, имеют четыре основных группы отличий:

Непохожие профили поверхности — все диаметры A1 (∅6 мм÷∅40 мм) изготавливаются ГЛАДКИМИ, без продольных и поперечных рифлей. A3, наоборот, имеет два продольных ребра и выступы по винтовым линиям между ними.
Для производства используют различные марки стали: A3 изготавливают из низколегированных сталей с добавками марганца (35ГС, 25Г2С), марганца и бора (32Г2Рпс). Для производства A1 используются углеродистые (без легирующих добавок) стали Ст3кп, Ст3пс, Ст3сп.
Различные механические характеристики.

Класс арматуры

Предел текучестикгс/мм²

Относит.удл. %

Испытание на изгиб(c — толщина отправки,

d — ∅ арматуры)

А-I(А240)

c=d

А-III(А400)

c=3d

Отличаются области применения. А3, благодаря рифленой поверхности, обладает отличными армирующими качествами и применяется для армирования бетонных конструкций различного назначения в строительстве монолитных зданий и сооружений из железобетона (в отличие от гладкой A1, которая подходит для армирования только в отдельных, специальных случаях, например, арматурных каркасов цилиндрической формы, для армирования дорожного полотна). Зато арматура класса А1 более востребована при изготовлении вспомогательных металлоконструкций (исключая высоконагруженные).

Область применения

Массовое применение A3 в строительстве жилых и промышленных зданий и сооружений обусловлено высоким уровнем пластичности, отличной свариваемостью и высокой сопротивляемостью механическим/усталостным нагрузкам этого класса арматурной стали. Немаловажным является экономический фактор: при использовании A3 в обычных, без предварительного напряжения конструкциях, экономия стали достигает почти 30%.

Наиболее востребованными на рынке металлопроката являются следующие диаметры: 6, 8, 10, 12, 14, 16, 18, 20. Арматура A3 используется для сооружения несущих силовых арматурных каркасов конструкций любого класса ответственности, а благодаря легирующей добавке марганца А3 отличается морозостойкостью и успешно применяется в регионах с низкими температурами.

Также вы можете:

Основные категории

В России популярны следующие классы арматуры — A240, A400, A500C, AT800. Ниже мы их детально рассмотрим.

A240 (A-I)

Арматура этого типа делается из углеродистых сталей, которые дополнительно содержат небольшое количество марганца, никеля, хрома, меди. Марка A240 — гладкая арматура. Если диаметр сечения составляет менее 12 миллиметров, то A240 может быть в виде крупных мотков, скрепленных проволокой. Запчасти диаметром более 12 миллиметров делается в виде отдельных прутков небольшой длины (до 5 метров). Марка используется для возведения небольших легких конструкций. Также ею можно армировать небольшие объекты — компактные колонны, бордюры, перегородки, стены.

A400 (A-III)

Прутки класса A400 обладают круглым сечением с рифленой поверхностью. Рифление на запчасти появляется за счет небольших выступов, которые расположены под наклоном 40-45 градусов относительно центральной оси арматуры. Делают A400 из углеродистой стали, в состав которой входит большое количество присадочных компонентов. Главным присадочных компонентом является марганец, который делает сплав более прочным, надежным. Помимо марганца в состав сплава входят и другие компоненты — хром, никель, медь. Наличие ребер жесткости обеспечивает более качественное сцепление A400 с бетонным составом.

Поэтому из марки A400 часто делают прочные композитные запчасти на основе железобетона — стены, полы, потолки, наклонные поверхности, вертикальные столбы, балки, мосты. Еще одна сфера применения — армирования дорожного покрытия. Для соединения деталей A400 друг с другом можно применять сварку, однако сварение рекомендуется делать встык ванным методом либо с помощью автоматов для точечной сварки. Альтернативные сварочные технологии являются менее надежными, а получившаяся конструкция будет обладать низкой устойчивостью при изгибе. Это негативно влияет на срок годности железобетонного изделия.

A500C

Марка A500C появилась на российском рынке сравнительно недавно — в 90-е годы. Арматура этого типа проходит ряд вспомогательных технологических обработок (горячая обкатка, термическое упрочнение). Эти обработки заметно повышают физические свойства материала — упругость, прочность, растяжение. Также марка A500C плохо контактирует с водой и воздухом, поскольку является химически инертной. Интересно, что марка A500C выплавляется из обыкновенной стали, содержащей среднее количество углерода и минимальное количество легирующих добавок.

Это делает материал более дешевым в производстве, что будет весьма кстати для строителя. Марка A500C хорошо переносит сварку, а соединить можно практически любым сварным способом — внахлест, встык, методом перекрестного наложения и так далее. Марка может применяться для возведения как крупных, так и мелких построек на основе бетона. Это могут элементы дома или весь дом целиком, мосты, навесные конструкции, ангары средних размеров, опорные столбы, линии электропередач. Единственный крупный недостаток A500C — ухудшение физических свойств при низких температурах (ниже -30 градусов). Поэтому детали этого типа не рекомендуется использовать на территории Крайнего Севера.

AT800

Марка AT800 относится к классу сверхпрочных арматур, которые прошли горячую прокатку и термомеханическое упрочнение. Поверхность материала обычно является рифленой, хотя встречаются и гладкие разновидности марки AT800. Марка применяется для возведения крупных массивных конструкций на основе железобетона. Это могут быть многоэтажные дома, мосты, ангары и так далее. Термомеханическое упрочнение выполняет следующие функции:

Повышение пластичности при сохранении прочности материала (пластичность повышается на 20-30%).
Повышение усталостной прочности, что позволяет запчастям сохранить форму даже при длительной эксплуатации.
Улучшение антикоррозийных свойств, минимизация риска растрескивания материала при контакте с химическими веществами.

Дополнительная маркировка

Так, согласно ГОСТ класс арматуры с индексом «Т» относится к металлопрокату с термообработкой прутка. Буква «К» указывает на противокоррозионный цинковый слой, а «СК» — возможность его сварки при сборке конструкций. Такое обозначение нужно для выбора способа монтажа, например, оцинкованные стержни предназначены для крепления «вязкой».

Цветовая маркировка арматуры из низколегированной стали:

А-IV – красный;
A-V – красный с зеленым;
A-VI – красный с синим.

Если стержни произведены из термоупрочненного металла, обозначение несколько иное:

АТ-III – белый с синим;
AT-IV – белый с желтым;
AT-4K – зеленый;
AT-V – синий;
AT-V-CK – белый с зеленым;
AT-VK – желтый с зеленым;
AT-VI – желтый;
AT – VIK – желтый с синим.

Если прутья изготовлены с соблюдением требований по маркировке различить их выйдет по виду. Визуально важен и рисунок профиля, он считается ключевым признаком после свойств материала. Правда, без буквенно-цифровой маркировки не обойтись. Например, для сварочных работ берут арматуру с индексом «С», тогда как остальные модификации подходят лишь для связки проволокой или соединения специальными муфтами.

Как определить диаметр?

Важнейшим параметром является именно диаметр. От него зависит, какую нагрузку он сможет выдержать, предел тягучести и ряд других. Поэтому при обозначении марки арматуры обязательно указывается её диаметр. Целиком классификация выглядит следующим образом: А200 D30. Именно последнее число, идущее после буквы D или символа Ø показывает толщину прута.

Некоторые дотошные покупатели, выбирая подходящий материал, сверяют его реальную толщину с указанной в паспорте, используя штангенциркуль. Им нередко приходится удивляться серьёзному несоответствию – различие может составлять несколько миллиметров. Однако, стоит учитывать, что при периодическом сечении (то есть, наличии рёбер на пруте) замерить номинальный диаметр невозможно. В узких местах он будет меньше указанного значения, а на ребрах – больше. Поэтому специалисты используют усредненное значение. Его характеристики и указывают в таблицах.

Как рассчитать арматуру на фундамент

Вопрос о том, как рассчитать арматуру на фундамент, рассмотрим на примере устройства конструкции сечением 40х100 см. Такого основания, как правило, хватает для возведения индивидуального дома в обычных условиях строительства. Впрочем, в данном случае для нас имеет значение сам принцип расчёта. Простейшая схема арматуры в ленточном фундаменте может иметь такой вид:

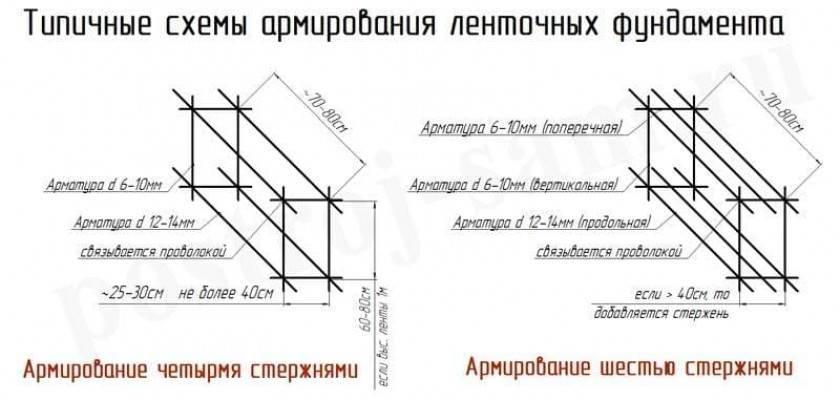

В левой части рисунка приведена схема армирования, когда ширина фундамента не выходит за пределы выбранной нами величины. При большей ширине обязательно добавляется один дополнительный продольный стержень на каждые 40 см превышения. То же самое касается и высоты.

Расчёт сечения арматуры для фундамента в нашем примере мы выполним при помощи небольшой таблички, в которой приведены значения суммарного сечения продольных стержней разных диаметров:

У нас величина поперечника конструкции составляет 4 000 см2. Значит, общая площадь сечения продольной арматуры при 4-х стержнях не менее 4 см2.

Находим в таблице наиболее близкое к этому значение и получаем, что диаметр арматуры для ленточного фундамента должен быть 12 мм. Если выполнять подобный расчёт для фундамента сечением 60х150 см, следует помнить, что в арматурный каркас придётся добавить ещё по одному стержню на каждую сторону периметра, чтобы выдержать шаг. Для этих размеров фундамента суммарная площадь сечения восьми стержней должна быть не менее 9 см2. По данным таблицы, вновь получаем прокат диаметром 12 мм.

Максимально допустимый размер ячейки арматуры для фундамента составляет 40х80 см на горизонтальных и 80х80 см на вертикальных поверхностях. Гнаться за высокой плотностью армирования и избыточным запасом прочности не стоит. Например, при замене четырёх стержней диаметром 12 мм на 14 мм вы увеличите расход металла по весу почти в 1,4 раза. Примерно на столько же возрастёт цена арматуры для фундамента, поскольку вам нужен метраж, а не вес.

Вот так в общих чертах можно ответить на вопрос, какая арматура нужна для монолитного фундамента. Не забудьте учесть неизбежную стыковку стержней. На это вам потребуется дополнительно 10–15 % металла относительно «чистого» метража фундамента.

Как определить диаметр?

Особые свойства

Также арматуру различают по назначению. В сравнительно редких случаях металлический прут должен иметь ряд свойств, делающих его подходящим для применения. Этого добиваются разными способами – путем добавления специальных примесей в сплав или же особой обработкой. В любом случае, арматура приобретает уникальные характеристики. На наличие особых свойств указывает литера, стоящая в конце кодировки. Обычно встречаются следующие обозначения:

С – свариваемая. Обычно при сборке из арматуры каркаса использование сварки крайне нежелательно – перегрев снижает прочность, а кроме того, снижает устойчивость перед коррозией. Но существует специальный металл, в состав которого входят добавки, повышающим его возможность противостоять негативным последствиям;
К – устойчивая перед коррозией. Благодаря специальным добавкам (хром, вольфрам и прочие), арматура способна на протяжении многих лет работать не только в условиях повышенной влажности, но и при контакте с агрессивной средой – щелочной, кислой, обладающей повышенным содержанием кислорода;
СК – арматура, обладающая обоими вышеперечисленными свойствами. Имеет высокую стоимость, поэтому используется сравнительно редко, только когда обычная не справляется со сложными условиями эксплуатации.

Конечно, на эту продукцию существует специальный ГОСТ, предъявляющий к ней особые требования.

Классификация

В строительстве существует огромное количество операций, где присутствие арматуры обязательно. Все процессы разные, каждому предъявляются свои требования. Поэтому даже профессионалы не всегда могут сказать, где и какая арматура должна использоваться. Поэтому и была проведена классификация арматурных стержней, цель которой – упростить выбор и провести унификацию продукции.

Горячекатаная арматура

Стальная арматура делится на классы в зависимости от разных параметров.

По технологии изготовления она относится к категориям горячекатаной, холоднодеформированной и катаной.
По типу профиля: рифленая и гладкая. К первой относятся классы А2, А3, А4 и А5, ко второй А1.
По эксплуатационным условиям: напрягаемая и ненапрягаемая. В первом случае сооружения каркаса или армирующей сетки арматуру натягивают, заливают бетоном, а после его высыхания освобождают. Происходит сжатие стали, которая сжимает и бетонную конструкцию.
По ориентации в арматурных каркасах она может быть продольной или поперечной. В продольных рядах арматурные стержни класса А1 устанавливать не рекомендуется. И подвергать ее сварке нельзя.

Технология производства холоднодеформированной арматуры

Отдельно в классификации стоит разделение по химическому составу металла (стали). Три позиции:

В основе лежит класс прочности. Он разделяется на несколько позиций. Существует разные обозначения типов арматуры, поэтому иногда потребители путаются. К примеру, класс А1, он же АI или А240. Соответственно А2-AII-А300; А3-АIII-А400; А4-АIV-А500; А5-АV-А600 и так далее.
Производители выпускают термически упрочненную арматуру, в маркировку которой входит буква «т». Здесь шесть классов. Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Если просто, то в процессе производства арматурных стержней при горячей деформации производят дополнительное быстрое охлаждение, за счет чего увеличиваются прочностные характеристики металла.
По степени окисления: СП – спокойная, КП – кипящая, ПС – полуспокойная. В основе разделения лежит технология производства. К примеру, кипящая сталь получила название, потому что в процессе заливки из нее бурно выделяются газы, она кипит. Это самая низкосортная сталь за счет образования внутри большого количества пор от выделяющегося газа. Из трех групп при сооружении арматурных каркасов и сеток лучше выбирать спокойную.

При выборе обращайте внимание на арматурные классы. Они определяют в какую конструкцию какую арматуру надо укладывать

По классам четко проведено разделение основных параметров и характеристик стального профиля. А именно диаметра, предела прочности на разрыв и исходного материала, из которого изделие выпускается. Ниже приведена упрощенная таблица, в которой параметры разбросаны в зависимости от класса арматурных стержней.

Таблица арматурных классов

Мнения пользователей

Муж – строитель и очень любит рассказывать истории, связанные с его профессией. Часто говорит про разновидности материалов, в том числе и арматуру. От него знаю все про разновидности, определяющие толщину сечения и прочность изделия. Не забываю и про разнообразие вариантов применения. Когда любимый уехал в годовую командировку, пришлось беспокоиться о загородном доме. Муж советовал оставить все строителям, но я все равно иногда заглядывала в планы и их реализацию.

Работаю в строительной компании. Думал, что никогда не застану применения классов А5 или А6. Пожалуй, это самые прочные виды, поэтому применяются они редко. Однако к нам поступил государственный заказ на возведение моста, а там применяются как раз эти классы. Было очень непривычно видеть такую большую площадь сечения — я привык к обычному материалу, а он отличается не только характеристиками, но и визуально.

Виктор Годунов

Строил загородный дом, особой прочности не требовалось, поэтому остановился на категории А1. Нашел хорошее место для покупки, продавец проверенный. Остался доволен — конструкция прочная, домик простоит лет сто. Надеюсь, достанется детям или внукам — я точно уже не доживу до момента, когда его придется сносить.

Андрей Коллегов
