Свайно-ростверковый фундамент для дома из газобетона: выполнение работ

Виды фундамента для блочного дома

Основа любого здания должна выбираться после квалифицированной оценки всех преимуществ и недостатков рассматриваемого сооружения. Цоколь может иметь значительные конструктивные отличия, которые могут повлиять не только на качество и надежность, но и самым прямым образом отразится на времени реализации проекта и его стоимости.

Рис. Какие фундаменты можно использовать под блочный дом

В определенных случаях может понадобится крупногабаритная специальная техника, соответственно вы должны будете обеспечить возможность ее подъезда непосредственно на участок.

Для строительства современных блочных зданий используется несколько типов фундаментов:

столбчато-опорный. Состоит из специализированных опор, располагаемых на предварительно вырытой, заглубленной площадке; Подробнее про технологию: Возводим опорно-столбчатый фундамент;
свайная конструкция. Бетонные сваи забиваются при помощи сваебоя в почву на нужную глубину. Подробнее про технологию: Технология производства свайных работ;
монолитный ленточный. В траншею по периметру и под опорными стенами здания послойно заливаемый бетон. При этом стыки заливки перекрываются следующим слоем, по принципу кирпичной кладки. Подробнее про технологию: Особенности технологии монолитно-ленточного фундамента;
из бутового камня. Цоколь, который предполагает установку основы, воспользовавшись услугами каменщиков. Подробнее про преимущества бутобетонного фундамента;
винтовые сваи. Металлические сваи, которые ввинчиваются в почву на нужную глубину, с последующим изготовлением опорной площадки сверху каждой опоры. Не рекомендуем к использованию.

Совет эксперта! Некоторые из вышеперечисленных фундаментов подходят только для участков со стабильным грунтом, другие могут иметь высокую стоимость, третьи не устойчивые к повышенной влажности. Основным заданием заказчика является возможность выбора сооружения, которое станет примером лучшего соотношения цены и качества. Наша компания предлагает качественные свайные фундаменты, которые не только сэкономят ваш бюджет, но и смогут стать достойным решением для строительства цоколя практически на любом типе грунтов.

Какие блоки можно взять?

Основание можно соорудить из других готовых блоков, которые называются: фбс (фундаментный блок сплошной). Они представляют собой параллелепипед с большим весом, например, 300 кг. В этом случае монтаж осуществляется очень быстро. Однако основание будет иметь технологические швы в местах соединения фбс. Также для устройства потребуется тяжелая техника. Такие блоки подходят для обустройства подвала или цокольного этажа.

Параметры для ленточной конструкции

Когда возводится ленточный армированный фундамент, важными расчетными параметрами являются:

ширина траншеи;
глубина траншеи;
диаметр арматуры.

Глубина траншеи для мелкозаглубленного основания составляет 50-70 см.

Стандартная глубина заглубленного фундамента составляет 1,5 м. При этом учитывается уровень промерзания грунта: траншея должна располагаться глубже на 0,2 м. Ширина траншеи определяется расчетным способом и зависит от предполагаемого веса всего строения.

Часто берется величина 0,4-0,5 м.

Устройство своими руками

Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:

Расчет расположения свай

В местах значительной нагрузки сваи располагаются кустами

Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.

При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.

Последовательность самостоятельного расчета:

план домостроения делим на прямоугольники;
в углах, местах пересечения стен отмечаем точки для установки опор.

Расчет опорной площади

Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.

Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.

Подготовка участка

Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:

Устройство буронабивных свай

Перед заливкой свай бетоном устанавливают каркас из арматуры

После завершения всех подготовительных работ отмечаем места установки опор.

Этапы:

Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
Формируем верхнюю часть сваи.

Устройство винтовых свай

Винтовые сваи применяются для монтажа фундамента под легкие постройки.

Этапы:

Сверлим ручным буром отверстие под скважину глубиной полметра.
Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.

Устройство свай в вечномерзлой почве

Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.

Устройство ростверка

Перед заливкой ростверка смонтируйте все коммуникации

После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.

Этапы монтажа бетонной обвязки:

Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
Укладываем гидроизоляционный материал.
Монтируем металлический каркас.
Заливаем бетон.

После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.

При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.

Особенности конструкции свайно ленточного фундамента для дома из газобетона

Свайно-ленточный фундамента является комбинацией просто свайного основания и мелкозаглубленного ленточного.

Разные части такого фундамента гармонично дополняют друг друга, выполняя каждая свою задачу – сваи глубоко держатся в грунте, а лента принимает на себя нагрузку от здания, равномерно распределяя давление, создаваемое его массой.

Даже при сильном движении мягкой, сыпучей почвы, сваи удержат дом на месте и не сдвинется даже на несколько сантиметров.

Если грунт на участке вызывает опасения, что здание может начать «плавать» из-за нестабильности верхних слоев почвы, или его поведет зимой, от высокого уровня пучинистости, то нужно использовать именно свайно-ленточный вариант, гарантирующий, что дом или другая постройка, стоящая на нем, будет устойчива в любых климатических и геологических изменениях. Так как газобетон является относительно легким материалом, в сочетании со свайно-ленточным фундаментом он является отличным решением для строительства домов на сложных грунтах.

Читать также: Свайный фундамент с ростверком своими руками

Конструкция такого фундамента представляет собой ленту, проходящую под всеми несущими стенами дома, не прерываясь, заглубленную примерно на 60-80 см в зависимости от условий, и продолжающуюся вглубь сваями.

Количество таких «ног» определяется нагрузкой на фундамент и особенностями почвы, но должно быть не меньше, чем два метра. Глубина же определяется горизонтом промерзания и толщиной слоя мягкой, подвижной почвы с высоким уровнем пучинистости.

Армирование свай

Армирование свай происходит в связке с лентой и особое внимание уделяется местам, где пояс ленты пересекается с уходящим в трубу. В этих местах крепление должно быть особенно надежным и устойчивым к воздействиям на изгиб на той случай, если дом «поведет» в сторону

В этих местах крепление должно быть особенно надежным и устойчивым к воздействиям на изгиб на той случай, если дом «поведет» в сторону.

Скважины под трубы

Скважины под трубы подлежат первичной гидроизоляции, выполняемой обычно с помощью рубероида, а на дне каждой из них создается подошва под сваю из бетона.

Такие меры повышаю устойчивость всего массива фундамента и более-менее защищают трубы свай от коррозии.

Они также являются неплохим вариантом, так как устойчивы к морозу, влажности, но гидроизоляцию сделать не помешает. Для этого из рубероида формируется труба, которая опускается в скважину и после того, как ее отпустить, расправляется по стенкам, создавая более-менее приемлемую защиту.

Также возможно использование в качестве основы для наполнения скважин бутовый камень, который засыпается в опалубку и заливается цементным раствором или бетоном с мелким гравием. Такой вариант требует меньше бетона, но обходится чуть дороже из-за стоимости бутового камня.

Читать также: Свайно ленточный фундамент плюсы и минусы, технология, подробная информация

Из чего складывается стоимость

Недостаток у плиты только один – высокая себестоимость, которую влечёт за собой огромное количество бетона класса В22,5, необходимого для заливки. Его объём высчитывается путём умножения площади на высоту фундамента 2 этажного дома из газобетона (в среднем она составляет 300 мм) и на коэффициент запаса 1,1. Дополнительно к этому, выполняется ещё и бетонная подготовка толщиной 100 мм – из более дешёвого тощего бетона В7,5.

Как вариант, вместо подбетонки настилают профильную мембрану, которая тоже стоит немалых денег. К бетону требуется ещё и арматура, и наплавная гидроизоляция, которая закладывается между подготовительным и основным бетонными слоями. На пучинистых почвах под плиту закладывают ещё и слой жёсткого пенополистирола, который исключает соприкосновение фундамента с промёрзшим грунтом.

Если суммировать все слои, цена такого фундамента получается вдвое, а то и втрое выше общей стоимости затраченного бетона. Так что, снизить себестоимость нулевого цикла точно не получится.

Как рассчитать фундамент

Плитный монолит – это не тот вариант, который легко залить самостоятельно. Да и бетон должен быть заводской, с заданными характеристиками, точно соответствующими конкретной марке. Конструкцию нужно правильно спроектировать. Кроме пирога самого фундамента, это ещё и вводы инженерных коммуникаций, так как после заливки сделать их будет уже невозможно.

Предварительные расчёты плиты направлены на то, чтобы правильно определить её толщину, способную противостоять весу здания. При этом учитывается несущая способность грунта, которую можно взять из нормативных таблиц, где приводятся усреднённые данные. Точные цифры можно получить только в результате гидрогеологических изысканий, которые обязательно производятся при индивидуальном проектировании.

Например, строительство будет вестись на суглинках, несущая способность которых составляет 3,5 кг/см². В условии задачи площадь дома 9*10 м (9000 см²) и весит он 200 тн. Высчитываем требуемую нагрузку на грунт 9000*3,5 = 315 тн. Вычитаем из них вес дома, получаем 115 тн – вес фундаментной плиты. Допустим, за минусом веса арматуры остаётся 85 тн бетона с удельным весом 2,8 т/м². Поделив эти значения, получаем 30,36 м³ бетона. 90 м² (площадь дома) делим на 30,36, и получаем 29,6 см – толщину плиты.

Монолитная конструкция

На сложных почвах, когда имеется близкий подход к поверхности земли грунтовых вод, выбор останавливают на монолитной бетонной плите. Плиты делятся на 2 подвида:

с ребрами жесткости;
без ребер жесткости.

Отсутствие ребер жесткости резко снижает прочность плиты, поэтому данный вариант подходит лишь для маленькой постройки, а не для жилого дома, дачи. Например, для сарая. Для дома из газобетонных блоков оптимальный вариант на сложных грунтах — мелкозаглубленная монолитная плита с ребрами жесткости из арматуры. Она отличается такими качествами:

высокая несущая способность;
целостность при промерзаниях грунта;
высокая устойчивость к деформациям при сдвигах грунта.

Перечисленные параметры позволяют возводить на монолитном основании 2-3-этажные здания из газобетона. Это возможно также на песчаном грунте без пучинистости. Следует сказать, что более высокая этажность недопустима при строительстве из данного материала.

Недостатки монолитного основания:

Нельзя сделать подвал, так как сплошная железобетонная подушка лежит под всей площадью строения.
Высокая себестоимость в связи с большими затратами арматуры и бетонного раствора.

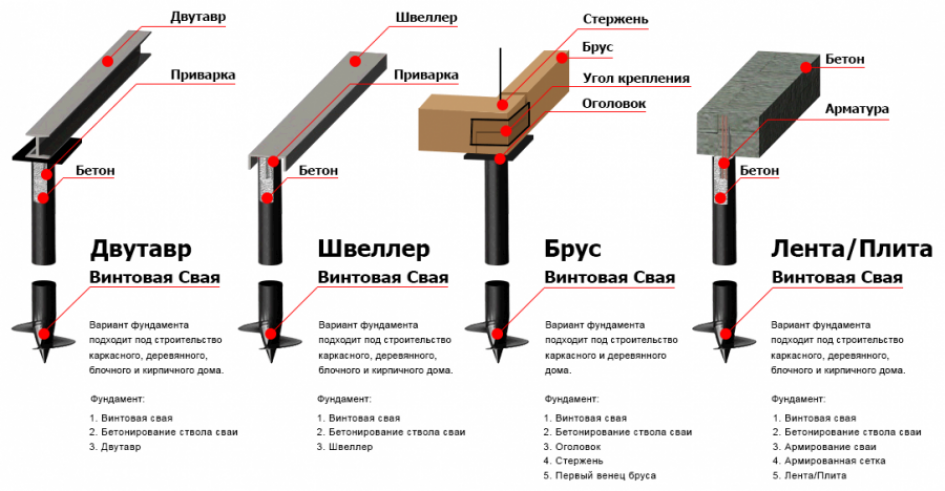

Деревянный ростверк для фундамента

Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции»

При выполнении деревянной обвязки важно соблюдать следующие правила:

Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
Использовать такой тип обвязки можно только для легких строений.
Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
Доски устанавливаются строго вертикально!
После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.

К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.

Техника безопасности

Специфика производства работ по устройству монолитных свай требует соблюдения техники безопасности. Регламентируется она СНиП Ш-А.11-70, и правилами технической эксплуатации используемых инструментов, оборудования, электроустановок.

Обеспечить безопасность может элементарная осторожность: обеспечение касками, спецобувью и одеждой.
Не стоит пользоваться электрическими инструментами тем, кто впервые их видит. Перед их применением нужно убедиться в исправности, при работе не допускать перегрева, не стараться эксплуатировать на пиковых мощностях.
Нельзя производить подобные работы и складировать материалы вблизи с высоковольтной линией

Если под ней приходится проезжать при перевозке, скорость движения должна быть не более 5 км/ч.
Если используется буровая установка, её нельзя устанавливать ближе 3-х метров к бровке отвесного склона.
Во время бурения скважины нельзя очищать инструмент от грунта руками или любыми подручными предметами типа лопаты или лома.
Человек не должен находиться в радиусе перемещения движущихся частей крана или бетононасоса.
Нельзя зачищать кузов машины от остатков бетонной смеси, стоя на бортах или платформе.

Бурить скважины и бетонировать сваи при ветре от 10 м/с запрещено!
