Технология возведения свайно-ростверкового тип фундамента

Отделочные работы

Для закрытия свайных опор и пространство под полом здания формируется фальшивый цокольный этаж. Он бывает:

• навесным — остается пространство между полом и землей в несколько сантиметров для создания вентиляции, участка для расширения почвы при замерзании;
• монолитным — не отличается от одноименного фундамента, но быстро повреждается из-за давления почвы.

Существует несколько вариантов отделки. Далее рассмотрены три популярных метода.

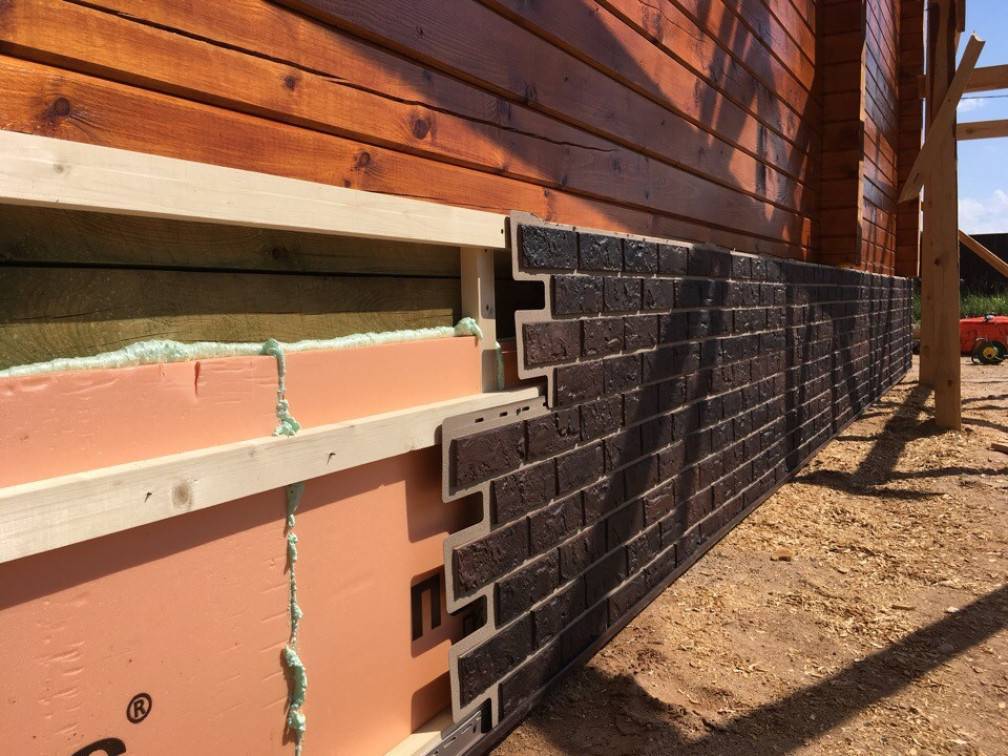

Сайдинг

Первый — внешнее обустройство цоколя сайдингом. Преимущества — легкость процесса, экономичность, быстрота монтажа. Монтаж сайдинга происходит следующим образом:

1. Подготавливается поверхность. Основание очищается. При необходимости укладывается слой гидроизоляции.
2. Утепление. Можно использовать для утепления пенопласт или пеноплекс. Швы между плитами тщательно запениваются.
3. Выбор обрешетки. Обустраивается из оцинкованного стального профиля. Не рекомендуется использовать каркас из дерева. Если же применяется древесина, то ее предварительно обрабатывают биологической и огнезащитной пропиткой.
4. Монтаж обрешетки. Крепление элементов происходит снизу вверх. Первый профиль монтируется на высоте 15 см от уровня земли. Расстояние каркаса от стены должно быть равно толщине панелей. Если требуется утепление, то это расстояние увеличивается до толщины теплоизоляционного слоя. Крепление происходит так, что получилась решетка с квадратными ячейками. Сторона квадрата должна составлять 50 см.
5. Отделка. Происходит одним из двух способов — замковый метод или использование штырей. Первый вариант подразумевает крепление сайдинга снизу вверх, второй — сверху вниз.

Процесс:

• установка стартового профиля строго горизонтально — расстояние между точками крепления должно составлять 30 см;
• монтаж первой панели — выполняется на 2 см ниже стартового профиля, затем отводится влево до упора, обрабатывается герметиком и состыковывается с угловым элементом;
• монтаж последующих рядов, которые подгоняются к панели предыдущего ряда;
• закрепление профиля;
• монтаж отделочных бортов.

Штукатурка

Второй — оштукатуривание. Преимущества — экономичность и быстрота процесса, высокие декоративные свойства. Этапы:

1. Подготовка основания. Поверхность очищается и хорошо просушивается. Но перед нанесением штукатурки потребуется легкое смачивание для повышения адгезии.
2. Обрешетка. Используется готовая сетка-рабица. Фиксируется на основании дюбелями с широкой шляпкой. На 1 кв. м должно быть 16 и больше дюбелей.
3. Оштукатуривание. Процесс:

• нанесение первого слоя толщиной 5 мм;
• нанесение основного слоя толщиной 9 мм;
• создание третьего слоя толщиной 3 см;
• выравнивание покрытия правилом и затирка специальными терками;
• окрашивание после высыхания штукатурки.

При использовании декоративной штукатурки необходимо выполнять работы строго по инструкции производителя.

Искусственный камень

Третий — отделка искусственным камнем. Преимущества — высокие показатели морозоустойчивости, отличная имитация натурального камня, небольшой вес, доступная цена.

Этапы:

1. Подготовка основания. Оно выравнивается и утепляется плитами пенопласта или пеноплекса. Перед обустройством усиления крепится армирующая сетка. Для лучшего сцепления материалов достаточно покрыть поверхность грунтовкой.
2. Процесс кладки камня:

• начинается с углов, снизу вверх;
• далее происходит облицовка остальной поверхности с помощью клеящего раствора, также снизу вверх;
• швы заполняются цементным раствором, который тщательно утрамбовывается и затирается.

Рекомендуется использовать крупные камни первыми, а в пустоты монтировать элементы маленьких размеров.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Работы по монтажу свайного фундамента своими руками

Чтобы установить железобетонные сваи не обойтись без специальных материалов, инструментов, сметы, расчеты и проект. Осуществить расчет параметров самостоятельно трудно, но можно воспользоваться онлайн-калькулятором или помощью профессионала.

Как выбрать разновидность свай

В зависимости от того, как сваи будут погружаться в грунт, можно выбрать несколько разных опор. Следует учитывать несколько моментов: качество грунта, на какую глубину будут залегать опоры. Какая техника и инструменты будут использоваться. Если основание необходимо для строительства тяжелого дома, опоры одни. Когда в проекте предусмотрена бетонная лестница на сваях варианты должны быть другими.

Типы свайных фундаментов:

• Забивные – в грунт погружаются путем молотов, вдавливания.
• Оболочечные – сваи полое, сначала с помощью вибропогружателя их помещают в грунт, а затем заливают смесью из бетона.
• Винтовые – опоры стальные, на поверхности лопасти, именно благодаря ним они как бы ввинчиваются в землю.
• Набивные – простой и распространенный вариант, выбуривается отверстие, в него ставится арматура, заливается бетон.

Расположение свай в почве может быть разным: кустами, лентами по периметру, в важных точках. Для строительства частных домов подходят винтовые, стальные или железобетонные набивные сваи.

Как делается разметка на будущем участке

Как только проект готов, геологические изыскания проведены, пора перейти к подготовке объекта. Будущая площадка очищается от всего ненужного, выравнивается, делаются разметки. Геодезическими инструментами проектное расположение свай выносится на объект.

Способ бурения

Рыть траншеи можно каким угодно способом. Это может быть бур. Минимальная высота полтора метра, диаметр от 15 сантиметров до 40. Чтобы повысить устойчивость будущего здания в процессе работы диаметр скважины незначительно расширяется.

Если бурением фундамента занимаются своими руками, к буру рекомендуется привязать уровень. После совершения каждого оборота контролируется вертикаль.

Минимальное расстояние между каждой опорой дома – это сумма трех сечений опор. Так, например, диаметр свай 40 сантиметров, значит минимальный шаг равняется 120 сантиметрам. Однако расчеты рекомендуется проводить строго до того, как начинается бурение, забиваются сваи.

Как делать каркас из арматуры

Когда сваи уже армированы можно приступать к следующему этапу – заливание бетоном. Понадобятся стальные пруты сечение которых равняется 12 миллиметрам. На расстояния миллиметра друг от друга они соединяются с помощью этих самых прутьев. С этой же целью может использоваться вязальная проволока, ее сечение равняется восьми миллиметрам.

Заливка из бетона

Сваи из бетона для фундамента изготовить самостоятельно своими руками не трудно. Способов получения необходимого материала два: приобрести готовый на заводе, изготовить самостоятельно. Слоями бетона постепенно заполняется каждая свая, затем они вибрируются, подвергаются уплотнению арматурой. Как только бетон полностью застыл опалубка монтируется для монолитного ростверка.

Фундамент, который был изготовлен с использованием свай – это способ, позволяющий возвести прочное и надежное здание, которое сможет прослужить ни один десяток лет. Но все это только при условии того, что проект был составлен и выполнен правильно, были учтены все нюансы, использовались лучшие технологии.

Достоинства и недостатки свайных конструкций

Свайно-ростверковый железобетонный фундамент отличается по стоимости: он гораздо дешевле (примерно на 20-30 %) классического ленточного. Экономия достигается за счет минимального объема земляных работ и значительно меньшего расхода основных материалов – арматуры и бетона. Это является его основным преимуществом.

Другие достоинства:

• Скорость строительства – за счет минимального объема, а иногда и полного отсутствия земляных работ требуется значительно меньше времени на его сооружение.
• Возможность устройства в любое время года – погодные условия никак не отразятся на качестве и надежности основания.
• Возможность самостоятельного проведения работ – для вкручивания свай необязательно наличие специализированного оборудования, так как это можно сделать и вручную силами 2 человек.
• Возможность устройства на участках со сложным рельефом.
• Прокладка коммуникаций возможна уже после сооружения фундамента.

Рисунок 2. Разновидности свай для фундаментов

Из недостатков стоит выделить невозможность строительства свайно-ростверковых конструкций на скалистых и каменистых грунтах. Не менее значимым минусом является подверженность металлических свай коррозии. Тем не менее, срок службы фундамента этого типа может достигать более 50 лет в зависимости от используемых свай и метода их противокоррозионной защиты.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

• Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника. Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
• Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
• Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.

• Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную. Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

• висячие;
• сваи-стойки. Чем отличаются сваи по типу работы

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ! Все свайные основания не могут быть созданы на скальных или крупнообломочных породах

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.
