Какова цена возведения свайно-винтового фундамента 6х8, как просчитать количество?

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.
• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

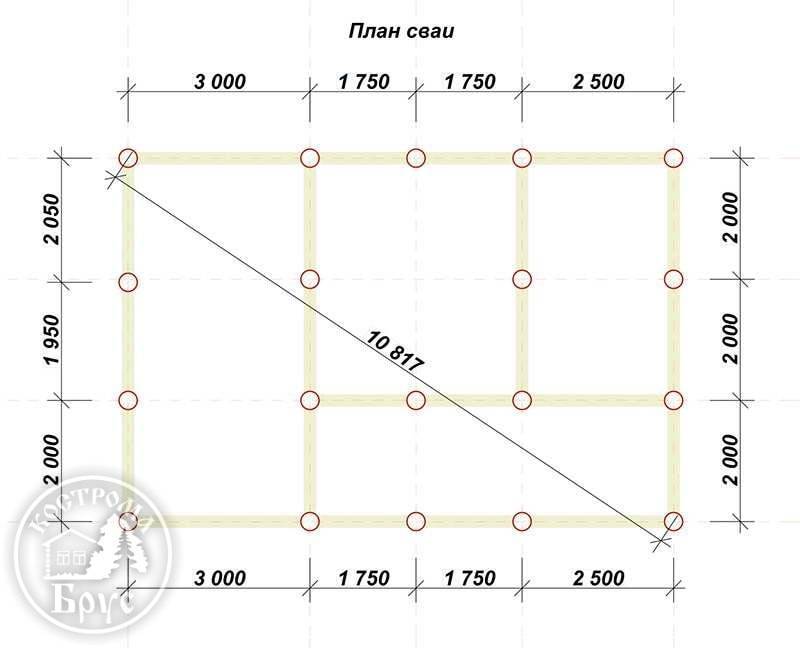

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Расчет фундамента на изгиб

Многие строители не раз сталкивались с проблемой изгиба несущей конструкции через неверно подобранные материалы или ошибки в расчетах. Соответственно, смета уже никуда не годится, ее нужно оперативно переделывать и проводить новые расчеты. Поэтому в строительных нормах четко указано, что расчет на изгиб проводится только в сечении по грани колонны и по внешнему контуру ростверка.

Есть несколько методик расчетов на изгиб, но подбираются они в каждом конкретном случае индивидуально, исходя от внешних условий. Самый быстрый вариант – это суммирование всех моментов от реакций запроектированных свай, дополнительно учитываются локальные нагрузки.

Схема армированной сваи.

Но такая методика используется, если используются железобетонные сваи. А вот когда используется стальная свайная конструкция, тогда лучше брать методику расчета по сечению колонн. Также таким методом рассчитывается и необходимое количество, и допустимый максимальный диаметр арматуры.

Перепад между высотами участка

Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду.

Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты.

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-510923-1”, renderTo: “yandex_rtb_R-A-510923-1”, async: true }); }); t = d.getElementsByTagName(“script”); s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);

Учет разницы высоты

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!
В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Стоимость в сравнении

Процесс возведения фундамента

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Метки: баня, высота, свайный, фундамент

« Предыдущая запись

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

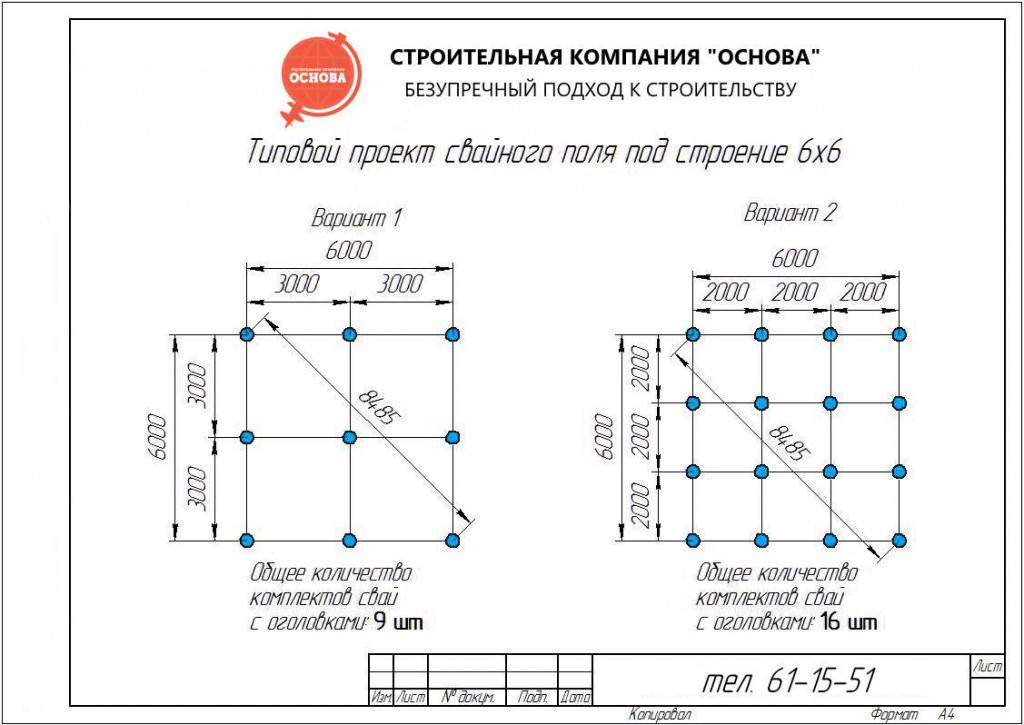

Расчет свайного фундамента под дом 6х6 метров

Стоимость изготовления свайного фундамента напрямую зависит от следующих факторов:

• Стоимость транспортировки спецтехники.
• Закупка свай.
• Забивка свай в грунт.
• Подрезка выступающих частей свай.
• Изготовление ростверка, при необходимости.

Совет эксперта! Сделать точный расчет до каждой копейки вам не получится. Поэтому я советую вам сразу обращаться к специалистам в этой области, которые произведут ориентировочный расчет и сразу сделают допуск возможных дополнительных затрат.

Воспользуйтесь нашим калькулятором для просчёта стоимости свайного фундамента исходя из Ваших запросов

Или воспользуйтесь помощью наших специалистов заполнив заявку на просчёт и замеры:

Глубина заложения фундамента

Информацию про глубина заложения фундамента, вычисление глубины заложения, СНИП, Вы узнаете как определить глубину заложения фундамента, мелкозаглубленного и…

Подробнее

Стоимость фундамента под дом 10 на 12

Какие бы качественные материалы не были использованы для возведения дома, долго он прослужит только в том случае, если построен на надежном…

Подробнее

Фундамент под дом 6 на 8

По современным меркам строение 6 на 8 может представлять собой загородный дом для временного проживания или дачный домик. В любом случае он должен стоять на прочном…

Подробнее

Сваи 35 на 35 сечения

Сваи с поперечным сечением 35х35 см — один из наиболее распространенных типоразмеров железобетонных опор в фундаментном строительстве.

Стоимость фундамента под дом 10 на 12

Чтобы можно было заранее подсчитать все расходы, нужно знать, сколько средств придется потратить на возведение фундамента, в зависимости от его типа.

Методика расчета

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:

• до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
• до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
• до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
• до 3,5 м – под строительство легковесных заборов и оград.

Строительство дома из брусаЧтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:

• составить проект будущей основы или первого уровня постройки;
• расположить винтовые опоры на каждом углу будущего здания;
• установить сваи там, где будут пересекаться несущие перегородки дома;
• между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
• оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
• там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
• на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
• теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.

Технические характеристики

К техническим характеристикам винтовых свай относится:

• длина и материал ствола;
• диаметр ствола;
• вид лопастей, способ их соединения с телом сваи.

Диаметр

Диаметр свайных стволов подбирают из стандартного ряда, соотнося с расчётной нагрузкой:

• ᴓ89мм (лопасть ᴓ250мм) — под несущую нагрузку не выше 5 тонн (каркасно-щитовые строения в 1 этаж);
• ᴓ108мм (лопасть ᴓ300мм) — под несущую нагрузку до 7 тонн (дома из бруса, пеноблоков, каркасные двухэтажные);
• ᴓ133мм (лопасть ᴓ350мм) — под несущую нагрузку до 10 тонн (строения из кирпича, газобетона, швеллера).

Длина

Длину свай подбирают, основываясь на показателях плотности грунта (по таблице) и перепадах высот на участке застройки:

• при залегании суглинков до 1 м от поверхности длина сваи — 2,5 м;
• рыхлый грунт или плывун — длина сваи определяется по длине бура, достигшего плотных слоёв;
• при перепадах высот рельефа длина свай может отличаться на 0,5 м для разных участков.

Количество опор и расстояние между ними

Оптимальное расстояние между опорами:

• 2-2,5 м — для деревянных каркасов и блочных строений;
• 3 м — для домов из бруса и бревна.

Важно: для обеспечения надёжности цоколь строения не должен подниматься над землёй выше, чем на 60 см, а длина сваи должна иметь запас 20-30 см. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

• под каждый угол сооружения;
• в местах пересечения несущих стен и внутренних перегородок;
• у входной группы;
• внутри периметра, руководствуясь шагом в 2 метра;
• под печью или камином (не менее двух свай);
• под несущими стенами со стороны балкона или мезонина.

К сведению! Объективные условия могут потребовать увеличения количества свай по сравнению с расчётным — такой запас прочности позволит не бояться перемен, возникающих в процессе эксплуатации.

Расчет количества винтовых свай

Определение количества винтовых свай выполняется при составлении плана и чертежа проекта. Для этого требуется отметить точками все углы здания и установить метки на местах, где проходят внутренние перегородки. Оптимальным расстоянием между опорами считается 1,5 метра. Этого будет достаточно, чтобы фундамент равномерно распределял максимально возможные нагрузки на грунт. И такого расстояния вполне хватит, чтобы выполнить качественную и надежную обвязку винтовых опор. При необходимости можно увеличить расстояние, установив для этого сваи с большим диаметром. В этом случае повышается несущая способность фундамента.

Практика показывает, что чаще всего при строительстве каркасного дома используется 12 винтовых свай. Для двухэтажных домов или строения с увеличенным количеством комнат используется 15 опор.

Как рассчитать количество винтовых свай для фундамента

             Расчет количества свай           Какой длины должны быть сваи

    Перед закладкой любого основания для дома необходимо провести его точный расчет. Не составляет исключения и свайно-винтовой фундамент. За исходную точку принимают величину нагрузки, которую сможет выдержать одна свая.

Перед началом строительства потребуется определить::

• сколько опор потребуется на фундамент, и каков будет их диаметр

расстояние между сваями величину заглубления, следовательно, и длину свай

винтовые сваиЧтобы узнать, сколько винтовых изделий потребуется для возведения надежного фундамента, нужно произвести достаточно сложные расчеты. Для начала определяется, какое давление со стороны постройки будет испытывать основание дома.

Как рассчитать полную нагрузку опоры

Вычисляя величину нагрузки, которую должен выдержать фундамент на винтовых сваях, в расчет берут такие параметры, как:

1. Тяжесть всей постройки, которая состоит из веса наружных стен и внутренних перегородок, межэтажных перекрытий, стропильной системы и кровельного пирога, наружной и внутренней отделки, предметов интерьера и мебели.
2. Величина полезной нагрузки, возникающей при эксплуатации дома. Согласно СНиП (санитарным нормам и правилам) для частных строений она составляет 150 кг/м2.
3. Снеговая нагрузка. Величина зависит от местоположения строения, (снегового района) и рассчитывается по формуле:

                                                        S = S р. х µ, где

S – полная величина снеговой нагрузки

Sр – вес снега на 1 м2. горизонтальной поверхности. Определяется в соответствии с вашим регионом по снеговой карте, указанной в СНиП.

К примеру, для Подмосковья величина снеговой нагрузки составляет 180 кг/м2

µ – коэффициент, учитывающий угол наклона кровли.

Уклон крыши	Значение µ
Менее 25о	1
От 25о до 60о	0,7
Более 60о	При расчетах коэффициент не учитывается

    Далее складываем все три величины и умножаем на 1,1 -1.2, чтобы подобрать изделия с определенным запасом прочности.

            Рассмотрим в качестве примера расчет нагрузки на свайно-винтовой фундамент для одноэтажного дома 6х8 метров, возведенного из бруса в Московской области.

Пусть вес всего строения с крышей и отделкой составляет 35 тонн.

Полезную нагрузку получим  6 х 8 х 150 – 7,2 тонны

Снеговая нагрузка для крыши с уклоном в 30о составит 6 х 8 х 180 х 0,7 – приблизительно 6 тонн.

В итоге получаем (35+7,2+6) х 1,2 = 57,84 , если округлить – 58 тонн.

Именно такую нагрузку будут испытывать все сваи фундамента.

                            Рассчитываем количество свай

    Зная полную нагрузку дома на фундамент, рассчитываем необходимое количество свай. Для одноэтажных домов подходят опоры диаметром 89 мм с толщиной стенки 3,5 мм. Допустимая величина нагрузки на одно такое изделие составляет 3,5 тонны.

В итоге нам потребуется 58\3,5 = 16,6 свай. Установив под фундамент 18 винтовых опор, мы получим надежный фундамент для дома, допустимая нагрузка на который составит

18 х 3,5 = 63 тонны ( то есть в запасе мы имеем еще 5 тонн).

    Так как цена одной сваи в сотни раз меньше стоимости всего строительства, можно установить несколько дополнительных опор и быть уверенным, что вашему будущему дому будут нестрашны никакие катаклизмы.

                                    Какой длины должны быть сваи

Расчетная длина опоры определяется с учетом грунта, на котором ведется строительство и рельефом (перепадом высот на строительной площадке).

Выкопайте небольшую ямку глубиной около полуметра. Если на ее дне окажется глина или песок, то вам вполне подойдут сваи длиной 2,5 метра. Если возведение дома проводится на торфянике или на участке с плывунами, длина изделия определяется опытным путем. Садовым буром в почве просверливают отверстие до тех пор, пока оно не достигнет плотных слоев грунта. Померив глубину лунки, подбирают подходящий размер сваи с учетом ее возвышения над уровнем грунта.

Если на месте строительства имеется перепад высот, то разница в длине опор в верхней и нижней точке периметра дома должна быть равна величине перепада. К примеру, если при длине стороны дома в 6 м, перепад составляет 1м, то при длине свай в высокой точке в 2,5 метра, опоры внизу периметра должны быть не менее 3,5 метров.

    Глубина залегания свайного фундамента должна быть обязательно ниже уровня     промерзания грунта.

Как видим, основное внимание при расчете фундамента на винтовых сваях нужно обратить на расчет полной нагрузки на основание дома

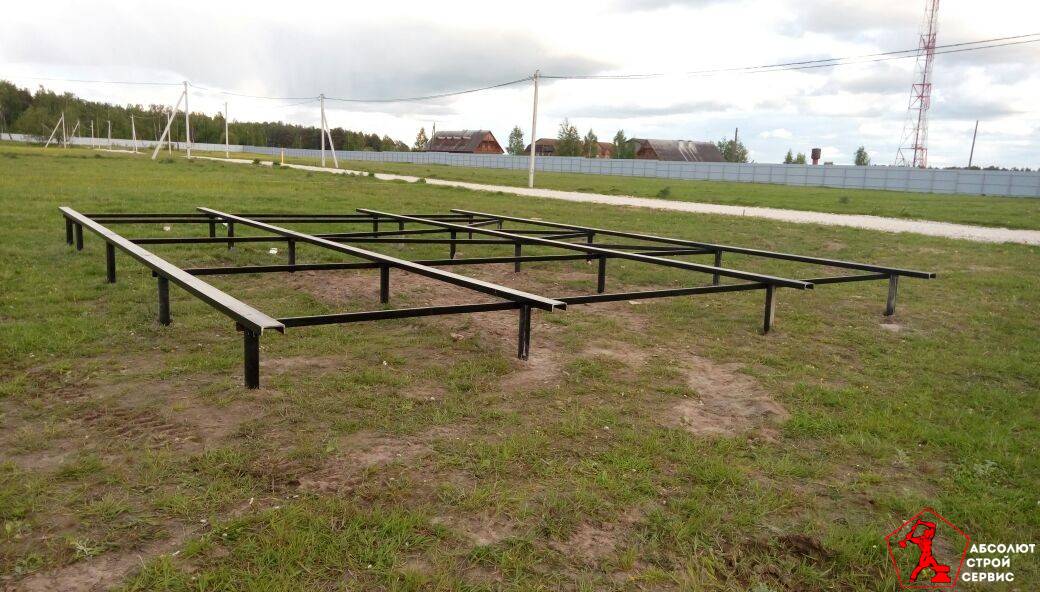

Сколько стоит свайный фундамент для дома 6х8

Цена свайно-винтового фундамента 6х8 метров, для постройки дома, находится в прямой зависимости от того, из какого материала будет строиться жилье и насколько массивным оно в итоге будет. Кроме того, учитывается тип почвы и местонахождение грунтовых вод на территории, отведённой под строительство.

Стоимость свайного фундамента 6 на 8 рассчитывается и с учетом следующих факторов:

• особенности грунта;
• нагрузка опоры;
• нагрузка будущих стен, крыши;
• нагрузка от осадков (снег);
• насколько промерзает земля в холодное время года;
• глубина подземных вод.

Для примера рассмотрим сколько стоит свайный фундамент для дома 6х8 метров. При постройке на почве — суглинок будут использованы винтовые сваи длиной 2,5 м диаметром 108мм, и примерная цена за такую работу – 35 000 рублей.

8

Заказать звонок

Размеры ростверка и его армирование

Размеры ростверка обычно варьируются в пределах 30 — 40 см

Прежде чем проводить для свайного фундамента расчет количества свай, нужно выяснить, какие размеры будет иметь ростверк. Согласно СНиП 52-01, глубина заделки сваи должна соответствовать габариту арматурной анкеровки. Таким образом, при расчете ростверка наименьшая высота подбирается сообразно уровню заделки выпуска устанавливаемых арматурных элементов. Как стандартный показатель в малоэтажных постройках применяется значение 30-40 см. Но нередко можно встретить отклонения в одну или другую сторону.

На показатель высоты оказывают влияние несколько факторов:

• масса постройки – определяет уровень нагрузки на грунт;
• материал и устройство фундамента, метод монтажа свай;
• особенности почвы, зависящие от региона и климата.

Если приходится работать в требовательном грунте или специфичном климате, учитываются все вышеприведенные факторы. В целом принято считать, что высота плиточной части равна Н + 25 см, где Н – глубина установки свайного элемента в ростверк. При проведении вычислений учитывают нормы СНиП.

Расчет армирования ростверка не столь сложен, как в случае ленточного фундамента, из-за предсказуемости появляющихся напряжений

Преимущество в данной ситуации – надежные несущие качества свай, что особенно важно для нестабильных почв (насыпных, болотистых и т.д.), снижающие в таких случаях затраты в несколько раз. Арматурная конфигурация помогает компенсировать растяжения

Устраивать ее надлежит из стержней и прутков из стали. Первые имеют периодическое сечение, вторые – гладкое.

Как и в ленточных конструкциях, для продольного армирования используют хомуты для организации пространственной геометрии. Помимо них устанавливаются и вертикальные стержневые элементы для областей растяжения и иных требовательных участков. Если арматура маркирована литерой С, стыковые места соединяются свариванием, в прочих случаях выполняется обвязка проволокой. Если нет возможности пригласить для расчетов специалистов, их можно провести в программе Scad Office (инструмент «Арбат»). Сформированный каркас выкладывают в опалубку на низовые бетонные подкладки и монтируют вертикальные усилительные стержни.

Рекомендации по правильному армированию стыков можно изучить в СП 63. 13330.
