Критерии выбора сырья
Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.
Теплоизоляция позволяет:
- Защитить бетон от температурных перепадов.
- Сэкономить на обогреве дома.
- Уменьшить пучинистость почвы под подошвой основания.
Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.
Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.
Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой. Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3
Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.
Характеристики материала
Технологические свойства пеноплекса:
- теплопроводность – 0,03 Вт/мК;
- плотность – от 29 до 45 кг/м3;
- прочность на сжатие – 0,27 Мпа;
- водопоглощение – 0,5% по объему за 8 суток;
- категория стойкости к огню – Г4;
- температурный диапазон эксплуатации – от –50 до +70 ͦС;
- размер – 600х1200 мм;
- толщина листа – от 20 до 100 мм.
Плюсы и минусы
Преимущества материала:
- Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
- Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
- Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
- Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
- Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
- Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
- Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.
При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.
Утепляем снаружи
Перед тем как начинать утеплять цоколь, тщательным образом очищают его поверхности от цемента, сбивая загрязнения молотком и зачищая щеткой. Выявленные поверхностные дефекты или щели, заделывают цементным раствором. После чего ему нужно дать высохнуть, и только потом начинают выполнять теплоизоляцию.
Далее цокольные поверхности покрывают грунтовкой для надежного соединения клеевого состава со стенами. Цокольная конструкция фундамента обычно обладает высотой 0.30-0.50 м, тогда как Пеноплекс производится в листах большего размера. Поэтому потребуется подогнать под цоколь.
Для этой цели замеряют высоту конструкции и соответственно размечают листы утеплителя, разрезая их ножовкой.
Расходные материалы и инструменты
Для теплозащиты цоколя пеноплексом мастер должен приготовить следующий инструментарий и вспомогательные приспособления:
- щетка по металлу для зачистки поверхности,
- кирка,
- лопата,
- ведра,
- тележка для выполнения выемки грунта около цокольной конструкции.
Основные стройматериалы, нужные для выполнения работ по теплоизоляции:
- экструдированный пенополистирол, обычно идет в пакетах от 4 до 10 листов;
- гидроизоляционная пленка;
- стеклопластиковая армосетка;
- клеевой состав для закрепления листов утеплителя;
- дюбеля;
- шпаклевка;
- битум мастика.
Технология отделки
Сверху, обработанных и очищенных цокольных поверхностей, наносят гидроизоляцию. Непременным требованием является глубокое высыхание ее покрова. В противном случае плиты будут расползаться в стороны.
Технология монтажа утеплителя:
- Наклейка стартует снизу, размещаются листы утеплителя горизонтально в одном ряду.
- Последующий слой листов устанавливается встык и закрепляется на плоскость предыдущего покрова.
- Теплозащитные плиты обязаны быть равной толщины.
- Выполняют следующий ряд со смещением стыков, располагая плиты в шахматном порядке, межплиточные швы должны быть 5 мм.
- Плотно подгоняют края листов.
- Клей наносят по ряду точек.
Завершив этапы утепления и внешнего декорирования цоколя, потребуется также утеплить и обустроить отмостку.
Процесс утепления фундамента
Выбор толщины плит
На сегодняшний день в продаже представлены плиты материала различной толщины, этот показатель колеблется от 3 до 12 см. Чтоб определиться, какой именно вариант вам больше подойдет, следует учитывать некоторые факторы, среди них:
- предназначение подвального помещения, если таковое имеется;
- материал, из которого сделан фундамент и цокольный этаж;
- толщина стен подвала;
- преобладающий климат местности, в которой находится строение.
Например, если дом построен в средней полосе и имеет подвал, то лучше всего использовать для утепления экструдированный пенополистирол толщиной около 5 см. В том случае, когда в подвальном помещении планируется создать сауну или жилую зону, лучше отдать предпочтение плитам толщиной в 10 см. Следует также добавить, что больше всего в здании промерзают углы, поэтому в этих местах фундамент нужно утеплять более толстым слоем материала.
Процесс работы
Утепление фундамента пенополистиролом снаружи состоит из следующих этапов:
- Первым делом нужно окопать фундамент по всему периметру дома. Глубина траншеи должна доставать до нижней точки основания, а ширина ямы должна быть такой, чтоб в ней было удобно работать.
- С освобожденной от грунта поверхности следует удалить налипшую почву, фрагменты стройматериалов и прочий мусор. Желательно, чтоб стена была по возможности ровной. Если на ней имеются чересчур заметные выступы либо впадины, их нужно ликвидировать.
- Следующим этапом вам понадобится сделать гидроизоляцию фундамента. Ее можно выполнить из обмазочных, рулонных или напыляемых средств – вариант зависит от вашего желания и бюджета.
- Определите глубину промерзания грунта. Если нижняя точка фундамента находится ниже этого показателя, то расстояние от подошвы основания до линии промерзания почвы нужно будет заполнить песком. Утеплять стену в этом месте необязательно, но гидроизоляцию выполнить придется.
- После того, как фундамент будет защищен от влаги, можно приступать к монтажу пенополистирольных плит. Закреплять элементы лучше всего при помощи клеевых смесей. Как было сказано ранее, использовать составы на основе органических растворителей и горячие мастики категорически противопоказано, поскольку они повреждают материал и снижают его теплоизоляционные свойства.

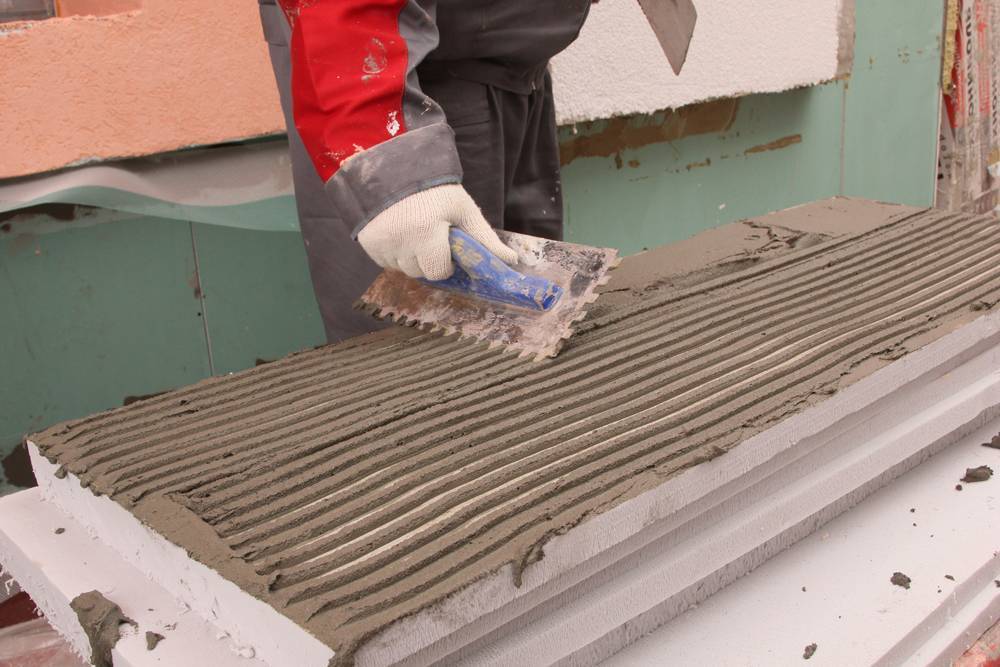

- Наносить клей на лист пенополистирола следует точечно. Один фрагмент размером 1х0,5 м потребуется намазать в 6-7 местах.
- После нанесения состава утеплитель нужно прижать к поверхности стены и подержать в таком положении 30-60 секунд.
- Начинать утепление основания лучше всего с любого нижнего угла, продвигаясь вдоль конструкции. Если вы планируете покрыть фундамент несколькими слоями материала, то второй слой должен перекрывать предыдущий в шахматном порядке. Так вы закроете стыки первого уровня плит и улучшите теплоизоляцию.
- Углы здания следует изолировать более тщательно, ведь именно через них в помещение попадает больше всего холода. Слой пенополистирола в этих проблемных зонах должен быть несколько толще, поэтому рекомендуется наклеивать с каждой стороны угла дополнительный фрагмент утеплителя.
- Внешняя сторона пенополистирола, как правило, не требует дополнительной обработки, если только фундамент не выступает над уровнем земли. После того, как процесс утепления основания будет окончен, траншею вокруг здания нужно заполнить песком и землей. Всыпать почву лучше слоями, постепенно ее утрамбовывая.
- Если кроме фундамента вы утепляете еще и цокольный этаж, то материал лучше фиксировать при помощи специальных пластиковых дюбелей-зонтиков – они будут держать плиты более надежно, чем клей.
Утепление фундамента пенополистиролом, видео:
Преимущества и недостатки
Надо отдать должное пеноплэксу, потому что для фундаментных конструкций в качестве утеплителя, это лучший вариант.
Можно нанести пенополиуретан, но он в первую очередь дорогой, а во вторую — для его нанесения требуется наличие специального оборудования.
Итак, Пеноплэкс — это вспененный полистирол в плитах. Он очень плотный с мелкими гранулами, которые между собой соединяются именно давлением. Внутри гранул и между ними расположен воздух, который и является главным теплоизолятором в этом материале. Вот несколько характеристик Пеноплэкса.
- Плотность – 30 — 45 кг/м³.
- Выдерживает высокие нагрузки, к примеру, под давлением 20 — 50 тонн на 1 м² плоскости сжимается всего лишь на 10 % от своей толщины. Поэтому пеноплэкс используют для заливки посадочных полос в аэропортах, не говоря уже об обычных плитных фундаментах.
- Теплопроводность – 0,003 Вт/м К. Лучше только у вспененного полиуретана, остальные утеплители имеют данный показатель намного ниже.
- Спокойно выдерживает значительные перепады температур: от — 50 С до + 75 С.
- Срок службы – до 50 лет.
- Это экологичный материал, который под действием природных нагрузок не выделяет вредные вещества.
- Он не боится влаги.
- Относительно других теплоизоляционных материалов пеноплэкс дешевле.
- Простота утепления фундамента пеноплэксом своими руками.
- Возможность выбрать из нескольких позиций, которые определяют классификацию этого материала. Классы отличаются друг от друга плотностью. Для теплоизоляции фундамента снаружи пеноплэксом лучше использовать класс 35 С или 45 С. Под подошвы рекомендуется укладывать класс 45.
- Утеплитель легко подрезается под необходимые размеры ножом или обычной пилой. При этом сами плиты имеют стандартные размеры: 60 х 120 см при толщине, которая варьируется от 20 до 100 мм с шагом в 10 мм.
Что касается недостатков, то у пеноплэкса он один — этот материал поддерживает горение. Хотя для фундаментов, которые утепляются плитами снаружи, это неважный фактор. К тому же производители сегодня предлагают утеплитель под марками 31 и 35, в состав которых вносятся антипиреные добавки. То есть, эти модели не поддерживают горение.
Использовать для утепления пеноплэкс — это реальная возможность защитить фундаментную конструкцию от быстрого старения. При этом возможность оказывается самая простая и дешевая.
Плюсы и минусы
Визуально оба утеплителя кажутся одинаковыми. Материалы делают из вспененного пенополистирола, но по разной технологии. Изменение метода производства кардинально влияет на характеристики полученного сырья.
Пенопласт
Материал получают в результате воздействия пара на гранулы полистирола. Из-за умеренной температуры размер компонентов увеличивается в 50 раз, они склеиваются, но не плавятся. Между элементами остаются микроскопические просветы. Пластиковые шарики внутри пустые, поэтому сырье получается легким и воздушным.
Вспененный материалИсточник e-pard.com
Покупая пенопласт или пеноплекс, пользователь ищет практичный утеплитель. Вариант на основе вспененных сфер эксплуатируют в условиях высокой влажности. Строительный материал можно устанавливать без пароизоляции. Из-за просветов в структуре сырье обеспечивает хороший воздухообмен, а на поверхности не образовываются плесень и грибки.
Из-за небольшого веса утеплитель используют в каркасных конструкциях. У стройматериала низкий теплопроводный коэффициент и долгий срок службы (20-30 лет). Сырье выпускают в виде плоских блоков (листов), которым легко придать нужную форму. При правильном монтаже детали не меняют геометрию. Еще к плюсам относят низкую цену и звукоизолирующие свойства.
Высокая горючесть – основной минус строительного материала. Пенопласт поддерживает тление, в результате чего пламя переходит на другие компоненты и разгорается пожар. Под воздействием температуры в воздух выделяются токсичные вещества, опасные для живых организмов.
Плюсы и минусы сырья для утепленияИсточник kaminguru.com
Вспененные листы очень хрупкие. Пенопласт устанавливают только на идеально ровную поверхность. Если пренебречь требованиями, то строительный материал растрескается. Утеплитель часто повреждают грызуны, которые обустраивают гнезда внутри блоков.
Пеноплекс
Сырье производят способом экструзии в специальном оборудовании. Под воздействием температуры и высокого давления полистирольные гранулы тают и склеиваются. В итоге получают очень крепкий утеплитель с плотной, равномерной структурой.
Выбирая, что лучше пенопласт или пеноплекс, пользователи отдают предпочтение надежным и практичным вариантам. У экструдированного пенополистирола низкий вес и высокая устойчивость к нагрузкам. Если листы установить на пол, то блоки не деформируются под весом мебели и людей.
Дорогой вариант для теплоизоляцииИсточник kamburg.ru
Пеноплекс – универсальный строительный материал, который используют для теплоизоляции внутренних и наружных поверхностей. Толщина готовых блоков меньше, чем у пенопласта, что позволяет экономить полезную площадь в компактных помещениях. У сырья минимальный коэффициент влагопоглощения. Утеплитель не боится:
- насекомых;
- грызунов;
- плесень;
- грибки.
У пеноплекса понятная технология установки и простая обработка. Из-за специальной формы торцов во время монтажа удается добиться максимальной герметичности швов. Материал обеспечивает оптимальную изоляцию от шумов. Гарантийный срок эксплуатации – 50 лет.
Горючесть – главный недостаток пеноплекса. Сырье не тлеет, как пенопласт, а сразу воспламеняется. Экструдированный пенополистирол теряет прочность и разрушается под направленными ультрафиолетовыми лучами.
Ход наружных строительных работ
Крепление пенопласта на поверхности фундамента снаружи — процесс трудоемкий, выполняется только в теплое время года.
Земляные работы
Сначала выполняются земляные работы. Вокруг дома выкапывается траншея — своими руками, спецтехника.
Ширина
Ширина траншеи — толщина пенопласта плюс пространство, необходимое для проведения работ.
Дно траншеи, как минимум площадь под утеплитель, очищается от мусора, уплотняется и засыпается песком, керамзитом или щебенкой.
Земляные работы могут внести свои коррективы в общий план строительства и в расходную смету.
Причины:
- серьезные дефекты конструкции фундамента;
- повреждения или износ линий коммуникаций.
Устранение подобных явлений своими руками потребует временных и материальных затрат.
Подготовка основания
Процесс утепления фундамента может занять у вас около двух недель, а то и больше.
Лучше дать открытому от почвы фундаменту просохнуть — минимум 2 недели. Точные сроки определяются в зависимости от состояния конструкции и погодных условий. С сухой поверхности легче очистить грязь, мусор.
Одновременно основание тщательно изучается на предмет различных повреждений.
Все выявленные дефекты устраняются. Процесс обработки фундамента своими руками грунтовками глубокого проникновения позволит лучше удалить остатки грунта, обеспечит защиту конструкции от влаги и улучшит адгезионные качества ее поверхности.
Предварительное выравнивание — удобство работы, отсутствие риска образования пустот под листами пенопласта.
Важно! Грунтовки, пропитки повышая «сцепляемость» строительных материалов между собой, превращая теплоизоляцию в единый монолит. Выровненная поверхность покрывается влагозащитной мастикой, например, битумом
Выровненная поверхность покрывается влагозащитной мастикой, например, битумом
Выровненная поверхность покрывается влагозащитной мастикой, например, битумом.
Крепление пенополистирола снаружи на поверхность фундамента осуществляется клеевыми составами.
Использование дюбелей недопустимо — нарушается целостность пенопластового слоя.
Важно! Каждый следующий слой теплоизоляционной системы крепится только после полного высыхания предыдущего!
Утепление фундамента пенопластом осуществляется рядами снизу вверх. Второй ряд начинается с половины листа. Использование для сооружения теплоизоляции двух слоев пенополистирола эффективнее, чем одного слоя такой же толщины.
Защита утеплителя от агрессивного воздействия грунтовых вод — кирпичная кладка, мембрана. Остальное пространство траншеи засыпается керамзитом, песком, щебнем.
Утепление цоколя
Утеплять цоколь пеноплексом или экструдированным пенополистиролом лучше всего при закладке фундамента, но если этот момент упущен, то можно сделать это и в процессе эксплуатации дома.
Схема утепления цоколя
Рассмотрим вариант, когда цоколь и стены дома находятся в одной плоскости. Утепление выполняют в 10 последовательных шагов:
- Делают горизонтальную разметку по всему периметру с учетом того, что утеплитель должен выступать на несколько сантиметров за гидроизоляционный слой;Делают раскрой теплоизоляционного материала, ориентируясь на разметку;Очищают стены от грязи и пыли, грунтуют;Наносят на цоколь слой специального клея, с использованием зубчатого шпателя, выбрав за исходную точку угол;Наносят клей на плиты и присоединяют их к поверхности цоколя, заделывают стыки;Сверлят отверстия под дюбели, используя перфоратор, забивают крепеж;Крепят металлический уголок по периметру стены, используя такой же клей, как и для плит;Наносят слой грунта на плиты;Разрезают армирующую сетку по габариту плит, смазывают ее клеем и приклеивают на теплоизолятор;Шпаклюют или облицовывают цоколь, устанавливают отливы.
Утепляем фундамент дома пеноплексом: виды и конструктивные схемы
Обобщая приемы работы, можно выделить:
- Вертикальную облицовку фундаментных блоков и периметров. Является основной технологией. Пеноплекс крепится полимерным или цементным клеем, а в цокольной части дополнительно фиксируется дюбелями.
- Горизонтальный монтаж плит пеноплекса. Утеплитель укладывается на песчаную подушку под заливку малозаглубленного ленточного фундамента (МЗЛФ), либо под плитный фундамент.
- Укладку утеплителя в грунт в горизонтальной плоскости по периметру здания. Этот способ является утеплением подмостка и, аккумулируя геотермальное тепло, защищает фундамент от касательных деформаций морозного пучения.
Схема теплоизоляции фундамента коттеджа с утепленным полом
Подразумевает вертикальную облицовку пеноплексом наружного периметра фундамента на всю его высоту, включая цокольную часть и, возможно, нижнюю часть несущих стен. При этом общая высота утепляющей облицовки не должна быть меньше 1 м.
Утепление традиционного фундамента плитами ПЕНОПЛЭКС Фундамент
Горизонтальный монтаж утеплителя в грунт по периметру здания (утепление подмостка) осуществляют при индексе мороза (ИМ) не менее 35 000 градусочасов. Для средней полосы РФ (ИМ = 55 000 — 60 000) ширина полосы утепления подмостка составляет 0,6 м при толщине пеноплекса 7 — 8 см и 0,9 м при толщине плиты 5 — 6 см. Рекомендуемая толщина пеноплекса для вертикальной облицовки фундамента в этой климатической зоне составляет 12 см.
Схема теплоизоляции фундамента коттеджа с переменным режимом эксплуатации
Подразумевается, что здания данного типа могут в течение неопределенного времени оставаться неотапливаемыми. Схема отличается тем, что кроме вертикальной облицовки фундамента утеплителем и обустройства теплого подмостка необходимо монтировать горизонтальное утепление по всей площади дома. Оно располагается в плоскости утепления подмостка и составляет с ним единое целое.
Теплоизоляция фундаментов зданий с переменным режимом проживания
Даже в морозы без отопления эти меры защищают конструкции от пучения грунтов и предупреждают промерзание фундамента исключительно за счет аккумуляции геотермального тепла. Правильное утепление фундамента коттеджа для сезонного проживания продлевает срок его эксплуатации не менее, чем в 2 раза.
Схема теплоизоляции плитного фундамента
Схема утепления плитного фундамента
Для средней полосы РФ рекомендуется толщина пеноплекса 14 см для обустройства сплошной утепляющей подушки под плитный фундамент. С обеих сторон — снизу от грунта и сверху от бетона — утеплитель отделен слоями гидроизоляции. Горизонтальное наружное утепление в этом случае предусматривается на высоту цоколя, если не предполагается сплошное утепление по всей поверхности коттеджа.
Стандартный состав «пирога» плитного фундамента при утеплении плитами Пеноплекс:
- Слой песка на уплотнённом грунте
- Плиты утепления Пеноплэкс
- Монолитная железобетонная плита
- Гидроизоляционный слой
- Цементно-песчаная стяжка чернового пола
Конструкция утепления боковых частей плиты имеет состав:
- Гидроизоляционный слой
- Плиты Пеноплэкса на торцевой части плиты, уложенные от глубины песочной подсыпки до самого верха — на 40 — 50 см над уровнем земли
- Дополнительно укладываются плиты Пеноплэкса под отмосткой
Подготовка и гидроизоляция
Подготовительный процесс имеет свои нюансы для каждого типа фундамента. «Ленту» стандартной глубины следует вручную окопать траншеей шириной до одного метра и на глубину промерзания. Техника при этом не применяется, чтобы случайно не «травмировать» фундамент. Поверхность очищается и выравнивается – выступы скалывается, а трещины заделываются цементом.
Гидроизоляция
Затем кладётся гидроизолирующий слой: битумная мастика при помощи валика или жидкая резина – из пульверизатора
Важно, чтобы материал для гидроизоляции наносился сплошным слоем и не содержал органических растворителей, разрушительно воздействующих на ЭППС
Ещё более эффективную защиту ленточному фундаменту обеспечит сочетание битума и рулонного материала. Рубероид, стеклоэласт и т.п. накладываются на мастику в нагретом состоянии с нахлёстом до 150 мм, стыки промазываются битумом. Точно так же можно изолировать от влаги и плитный фундамент.
Если фундамент на сваях
При свайном фундаменте для защиты от грунтовых вод требуется комбинация гидроизолирующего состава и дренажной системы. Дренаж монтируется в такой последовательности:
- выкапывается неглубокая траншея;
- дно траншеи засыпается щебнем;
- поверх щебня укладывается геотекстиль;
- трубы для отвода воды укладываются под наклоном от дома;
- поверх труб – ещё слой геотекстиля;
- кладётся верхний слой щебня.
