Порядок самостоятельной установки винтовых свай для забора

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

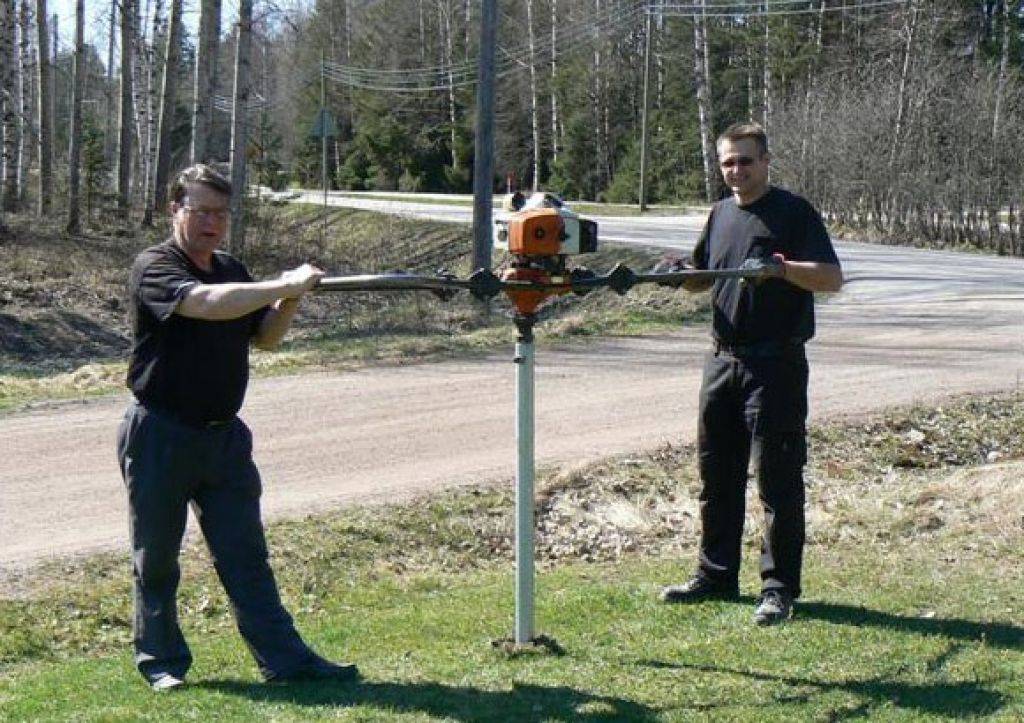

Монтаж винтовых свай своими руками

Этапы монтажа описывать дольше, чем их осуществлять. Самые длительные работы – это непосредственно вкручивание. Средняя скорость для данной манипуляции – 5-6 свай для одной бригады из трех-четырех человек.

Основной вопрос при самостоятельном монтаже, как закрутить винтовые сваи с минимальной погрешностью. Здесь есть своя последовательность операций:

Делается приямок глубиной до 0,6 метров.
На ствол сваи в обязательном порядке наносят антикоррозийный состав

Дальнейшие работы ведутся после высыхания покрытия.
На трубу сваи навешивается магнитный уровень, который позволит наблюдать за любыми отклонениями угла при работе.

В технологическое отверстие трубы закрепляется лом (оно находится в верхней части сваи).

На лом навешивают трубы-рычаги.
В приямок перпендикулярно плоскости устанавливается сама свая.
Вкручивание ведется по часовой стрелке.
При закручивании стоит обращать внимание на угол наклона опоры, который не должен превышать 1 градус.
Свая закручивается на глубину от 1,5 метров и более, пока работники не почувствуют, что крутить стало очень тяжело, то есть лопасть плотно затянута в грунт.
Над поверхностью стоит оставить запас трубы около 0,2-0,4 м для последующего регулирования горизонтали.. В целом этапность работ по монтажу винтовых свай следующая:

В целом этапность работ по монтажу винтовых свай следующая:

1. Разметка поля и выставление периметра, то есть определение расположения свай на местности с учетом шага в 2-3 метра и проверка металлодетектором на отсутствие в грунте любых коммуникаций. Установка колышков на отмеченных участках строго перпендикулярно плоскости.
2. Монтаж свай на углах. Стоит понимать, что свая должна в дальнейшем попасть точно в середину бруса, то есть необходимо рассчитать погрешность и скорректировать местоположение ствола трубы. Винтовые сваи устанавливают по всем углам будущего строения.
3. Установка остальных свай, с шагом 2-3 метра.
4. Обрезка свай болгаркой по уровню. Минимальная высота определяется местом расположения технологического отверстия и обычно равняется 10-20 см.
5. Бетонирование, то есть заливка полости трубы бетоном. Этот этап стоит пропустить, если возводимы фундамент планируется в дальнейшем демонтировать. Например, при переносе постройки.
6. Оголовки. Привариваются на сваю, а шов от сварки закрывают антикоррозийным покрытием.
7. Монтаж ростверка (обвязка). Соединение свай в единую конструкцию для повышения прочность будущего фундамента. Может использоваться металлическая или деревянная обвязка.

Свайно-винтовой фундамент готов. Так как здесь не требуется обязательная для других фундаментов усадка, то дальнейшие работы по строительству дома можно начинать уже на следующий день.

Установка свайно-винтового фундамента

Смотрите это видео на YouTube

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

• грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
• место расположения строительства. Чем дальше от места расположения техники, тем дороже;
• объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

источник

Преимущества и недостатки

К достоинствам винтовых свай относят следующие:

• Универсальность данного типа опор и разные типы делают их подходящими для разных грунтов
• Характеризуются долгим сроком службы, независимо от типа почв, не слишком влияет н эксплуатационные характеристики и высокий уровень залегания подземных вод
• Применяются для установки на склонах и сложном рельефе со значительным перепадом высот
• Для их монтажа не требуется какой-то конкретный сезон, это можно делать круглогодично и при любой погоде
• Подходят для обустройства ограждений угодно, в том числе в зоне вечной мерзлоты и на болотистых почвах
• Просты в установке. Могут монтироваться без спецтехники ввинчиванием в грунт
• Не требуют ничего «лишнего», например, бетонирования, поэтому устанавливаются быстро. На одну сваю тратится полчаса, поэтому ограждение возводится за два-три дня
• Их стоимость посильна для большинства среднестатистических владельцев частного жилья и дач
• Выгодны не только в плане быстроты, но и простоты технологии. Не требуют подготовительных работ
• Их монтаж не требует «мокрых процессов» (работ с цементом)
• Стоимость такого свайного основания вполовину ниже ленточного или столбчатого
• Винтовой столб для любого забора имеет долгий эксплуатационный срок (несколько десятилетий), относятся к разряду «поставил и забыл»
• В случае обработки антикоррозийным спецсредством, прослужат еще дольше

Для верного мнения об этих сваях длинный список достоинств следует дополнить перечислением их недостатков:

• Монтаж в сложные грунты (каменистые) чреват повреждением их защитного покрытия
• Требуют дополнительной антикоррозийной обработки, без которой риск порчи материала свай весьма высок
• Для устойчивого ограждения требуется более частое расположение винтовых столбов

Дизайн, материалы отделки заборов на винтовых сваях

Забор из профнастила Источник doka-metal.ru После того как винтовые сваи для забора установлены, можно приступать к следующему шагу — монтажу ограждения и декоративной отделке. Надежная опорная конструкция допускает применение всех видов строительных материалов:

1. Железобетонных плит.
2. Профнастила, листового проката.
3. Металлических панелей, профилей, штакетника.
4. Деревянных пиломатериалов.
5. Кирпича, строительных блоков.
6. Полимерных листов, панелей.

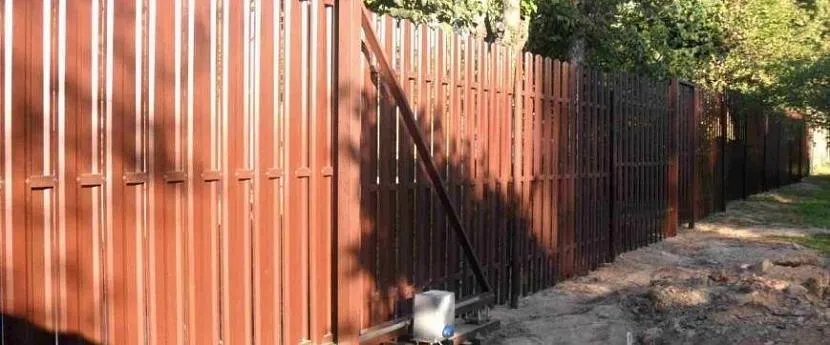

Евроштакетник на винтовых сваях Источник zaboroff.ru Подготовка в установке не отличается от аналогичных операций по другим основам. Правила и требования такие же. Соблюдается рекомендованное расстояние между горизонтальными силовыми элементами конструкции. Если необходима обрешетка, то расчет ее размеров производится по общим правилам. Популярным материалом для заполнения является дерево. Винтовые сваи – идеальная основа для монтажа этого материала. Никаких усадок, изменений геометрии не будет. Забор из винтовых свай прослужит долго. Чаще сегодня стали использоваться синтетические материалы. Особым спросом пользуются поликарбонатные листы. Винтовая конструкция гарантирует, что такое ограждение функционально и эстетически будет очень интересно смотреться на участке.

Изготовление винтовых свай своими руками

Винтовые сваи под забор вполне можно сделать своим руками. Они хоть и выдерживают значительные нагрузки, но использование цельнолитых, который удастся сделать только в заводских условиях необязательно. Для изготовления потребуется исходный материал – трубы требуемого диаметра и толщины стенок. Особенности подбора их для опор мы уже рассматривали выше, останавливаться на этом дополнительно не будем. Также в работе нужны:

• Башмак – это нижняя часть нашего столба.
• Заостренный наконечник – его длина не меньше 15 см.
• Лопасть в требуемым углом наклона. Именно он определяет необходимое усилие для закручивания в почву и прочность закрепления в ней опоры.
• Несколько оголовков.

Винтовые столбы для забора сделанные своими руками достаточно надежны, при условии, что есть опыт сварочных работ, ведь именно таким методом все элементы скрепляются между собой.

Подробнее об изготовлении можно посмотреть в видео:

После сварки нужно провести следующие действия:

• Зачистка и выравнивание швов.
• Покрытие краской.
• Нанесение антикоррозийного состава. Этот пункт обязательный, в противном случае металл очень быстро проржавеет и сгниет во влажной земле.

Закручивание винтовых свай дрелью

Приветствую вас у себя на сайте! Сегодня поговорим про закручивание винтовых свай дрелью с помощью нескольких приспособлений. Кое-что нужно будет купить, а что-то изготовить самому.

Что потребуется?

• Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
• Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
• Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
• Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
• Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
• Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
• Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
• Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
• Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Как собрать и работать?

Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.

Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.

Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.

Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.

Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.

Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.

Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.

Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.

Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.

Что представляют собой винтовые сваи?

Винтовая свая – это металлическая конструкция с заостренным нижним концом, на который нанесена резьба. Резьба может быть стандартной, комбинированной или в виде лопастей. Последний вид свай более дорогостоящий, но представляет собой наиболее эффективное решение относительно уплотнения грунта вокруг опоры фундамента.

Основная часть сваи – труба, полая внутри. Все поверхности сваи – наружные и внутренние – обрабатываются специальными антикоррозионными составами. Если вы приобретете действительно качественные сваи, срок их эксплуатации может достигать 50 лет.

На верхний конец опор фундамента крепится оголовок. Этот оголовок в будущем станет основанием для обустройства ростверка: системы металлических или деревянных лаг здания.

Проектирование фундамента на винтовых сваях

При разработке проекта фундамента, а также разметки участка под строительства необходимо четко соблюдать следующие правила:

• Расстояние между винтовыми сваями не должно превышать 3 метра. Сами по себе они могут выдерживать и большую нагрузку, но ведь следует учитывать и прогиб деревянных лаг. Иногда сваи промежуточного ряда заглубляют больше и опирают на них не сразу лаги, а сначала бревно или брус сечением от 15х20 см.
• Если внутри здания будет одна или несколько стен, в местах их пересечения и примыкания к внешним стенам необходимо установить дополнительные сваи.
• Перед монтажом свай и лаг следует определиться с тем, в каком направлении будет происходить укладка половых досок.
• При выборе длины свай учитывайте уровень промерзания грунта, степень заглубления в стабильные слои почвы, а также размер надземной части металлоконструкций. Последний параметр определяется в соответствии с запланированной высотой цоколя. Обычно это 40-60 см.

Процесс монтажа винтовых свай

На первом этапе производится разметка участка под строительство фундамента. Места, в которых в грунт будут ввинчены сваи, отмечаются колышками.

На втором этапе осуществляется непосредственно монтаж свай. При возведении зданий из легких материалов и на относительно стабильных грунтах для закручивания винтовых свай используют ручную штангу. Если требуется заглубить в почву более длинные и массивные сваи (длиной более 1 метра), потребуется более серьезное оборудование. Через каждые несколько витков следует контролировать расположение сваи в вертикальной плоскости, если иное не предусмотрено проектом.

Третий этап – это выравнивание верхних уровней всех свай фундамента в одной горизонтальной плоскости. Проще всего сделать это при помощи лазерного нивелира. Если некоторые сваи окажутся слишком длинными, их обрезают болгаркой.

Четвертый этап – заливка бетона во внутренние полости винтовых свай. Профессионалы рекомендуют использовать бетон марки М300. Основная функция бетонного раствора в данном случае – защита винтовых опорных конструкций от развития коррозии, а значит, и увеличение срока их эксплуатации.

Пятый этап – это приваривание к верхней кромке свай металлических оголовков, к которым далее крепится ростверк. Если вы используете металлический ростверк, после окончания сварочных работ рекомендуется окрасить его специальной антикоррозионной краской.

Если вы желаете скрыть наземную часть фундамента от посторонних глаз, можно создать фальшивый цоколь из тех же материалов, которые будут использоваться и при возведении стен. При этом необходимо оставить несколько вентиляционных отверстий.

Итак, если вы подойдете серьезно и ответственно к каждому этапу возведению конструкции с использованием металлических винтовых свай, то получите надежный фундамент под баню или другую постройку, а также значительно сэкономите бюджет. При условии того, что вы приобретете действительно качественные сваи и не нарушите технологию их монтажа, фундамент прослужит вам до полувека.

Плюсы винтовых свай

Преимущества свайно-винтового основания для забора из профнастила очевидны:

• Установка на любом типе почвы (кроме каменистой).
• Удобство монтажа на грунте с коммуникациями и около стен.
• Быстрая установка без трудоемких подготовительных работ.
• Возможность монтажа в зимнее время.

Также можно упомянуть еще некоторые плюсы использования винтовых свай:

• Устойчивость ограждения к сезонным подвижкам грунта.
• Надежное защемление опор.
• Ремонтопригодность.
• Возможность переноса забора.
• Исключительная долговечность – срок службы забора на винтах зависит только от состояния профлиста.

Подготовительные работы и выбор материалов

Перед началом монтажа основания под забор из винтовых свай необходимо провести соответствующие расчеты. Так, первым делом, вам понадобится определить протяженность будущего ограждения. Полученные данные позволят определить количество необходимых материалов – рекомендуемый шаг установки опор 2000-2500 мм, не более.

Затем понадобится рассчитать количество горизонтальных лаг. Для них применяется профильная труба с толщиной стенки не менее 2 мм. Стандартная высота забора на сваях – 2000 мм, на которых монтируются три ряда лаг.

Если в качестве полотна пролетов будет использована доска, то в качестве лаг выступают два-три строганных бруса минимум 50×100 мм, закрепленные двумя отрезками уголка 35×35 мм. Металлические лаги крепятся метизами или при помощи сварки.

Кроме того, понадобится высчитать количество необходимого материала для устройства полотна пролетов, будь это профилированный металлический лист, доска или другой материал. Метизы и другие расходные материалы приобретаются «на глаз».

Отдельное внимание следует уделить конфигурации свай. Среди параметров, которые сказываются на прочности готового основания, следует выделить несколько основных:

1. Заглубление. Глубина погружения сваи в грунт не должна быть менее глубины промерзания. Оптимально – на 100-200 мм больше, но не менее 1000 мм. Таким образом, если глубина промерзания составляет 1 метр, то рекомендуемая длина погружаемой части составит 1000-1200 мм.
2. Оптимальный диаметр лопасти коррелирует с плотностью грунта, который будет под основанием. Но в любом случае он не должен быть менее 220 мм. В противном случае опора будет недостаточно зафиксирована.
3. Толщина стенок опоры менее 3,5 и диаметр менее 57 мм (минимальный при такой толщине стенок) не дадут надлежащей прочности опорам.

Сваи, предназначенные для устройства заборов, изготавливаются в комбинированном виде. Погружаемая часть с лопастью выполнена из трубы круглого сечения, а возвышающаяся над землей – из квадратной профилированной трубы.

Также на этапе расчета необходимых материалов следует учесть необходимое количество цементно-песчаной смеси, которой рекомендуется заполнять полости свай. Нужное количество ЦПС на одну сваю можно уточнить у поставщика.

Применение специальных заглушек для свай дополнительно обезопасит внутренние поверхности стен. Их можно изготовить самостоятельно из подручных материалов или приобрести у производителя столбов.

В случае раздельного монтажа подземной и надземной частей опоры также понадобится приобрести и нарезать соответствующим образом. Однако здесь рассматривать эту технологию не будем, ввиду её меньшей прочности. Такой метод монтажа допустим только на очень каменистых грунтах. В них сложно вкручивать сваи с четким соблюдением вертикальности и сочленение помогает компенсировать отклонения, но негативно сказывается на сопротивляемости опор ветровым и другим нагрузкам на излом.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!

Цитата мудрости: Истинное слишком просто, идти к нему надо всегда через сложное (Санд Жорж).
