Расчёт веса каркасного дома, определение площади и веса фундамента, нагрузки на грунт

Порядок вычисления характеристик ленты

Пример расчета для одноэтажного коттеджа 10 х 10 м с единственной перегородкой, высотой потолков 3 м выглядит следующим образом:

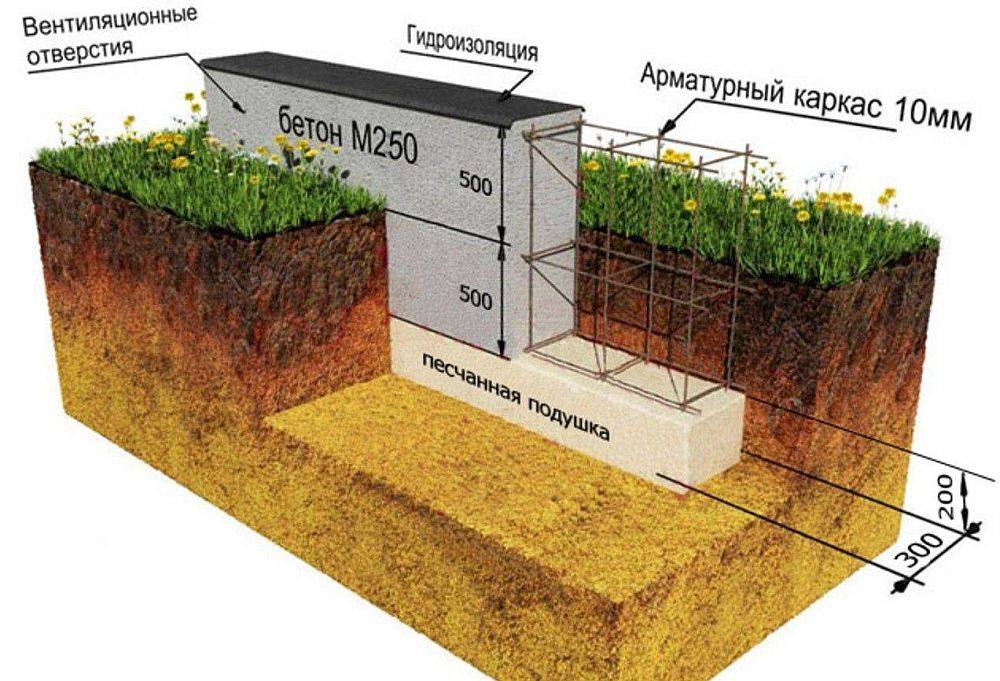

Схема ленточного фундамента.

  • площадь S = (10 м х 4 шт) х 3 м + 10 м х 3 м = 150 м2. Ленточный фундамент в случае использования кирпичной кладки в полкирпича будет испытывать нагрузку.
  • 0,75 т/м2 х 150 м2 = 112,5 т. При площади дома в 100 квадратов, с перекрытием чердака из досок по балкам, цоколя ж/б плитой добавится нагрузка.
  • 100 м2 х 150 кг/м2 + 100 х 500 = 65 т. Расчет ленточного фундамента будет неполным без учета кровли, вес которой складывается из материалов стропил, самой кровли. Причем крыша опирается на стены под некоторым углом, поэтому ее площадь больше площади этажа, 120 квадратов при углах наклона скатов 30˚. В данном случае для стропильной системы потребуются:
  • брус 15 х 10 см – 10 шт;
  • доска 20 х 5 см – 32 шт.

Нагрузка от стропильной системы составит:

При использовании легкого ондулина добавляется еще 0,6 т.

Для расчета снеговой нагрузки используются таблицы СНиП, в которых приведены данные по регионам строительства. Для Краснодара это 120 кг на квадрат, поэтому итоговый результат будет равен:

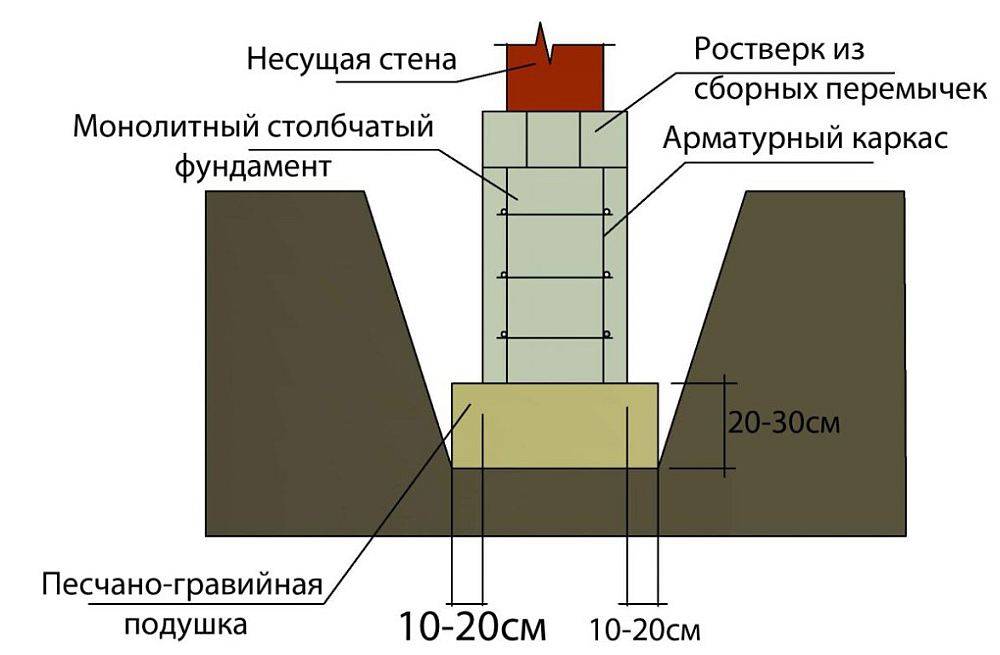

Схема монтажа фундамента.

Аналогично вычисляется снеговая нагрузка, для этого также потребуются нормативы СНиП. В данном случае для расчета потребуется площадь фасадов:

Нагрузка от мебели в примере составит 100 м2 х 195 кг/м2 = 19,5 т.

Полный вес дома составил 227,91 т, ленточный фундамент передает нагрузки на почвы с разным сопротивлением грунта, значения которых сведены в таблицы СНиП. Например, для крупного песка это 5 единиц, для гравия с пылевато-глинистым наполнителем – 4 единицы, щебня с песком – 6 единиц. Несущая способность почвы должна быть больше полного веса дома, умноженного на коэффициент 1,3 (в нашем случае – 296,28 т). Исходя из полученных значений расчетного сопротивления, полного веса дома, можно скорректировать ширину фундамента:

Значение округляется в большую сторону до 60 см. Следует помнить, что ширина ленты всегда больше толщины кладки. Ширина стен зависит от характеристик материала, так как ни один из них не обладает универсальными качествами. Стены должны быть:

      • прочными – для опирания тяжелых стропильных систем, кровли, перекрытий;
      • теплыми – конструкционные материалы обладают высокой теплопроводностью, поэтому требуют дополнительной теплоизоляции;
      • красивыми – фасады должны обладать художественной ценностью.

Поэтому на практике используют композитные стены (наружная облицовка, теплоизолятор, кирпич либо дерево для опирания стропил, пароизоляция, внутренняя отделка), что позволяет снизить толщину стены, фундамента, соответственно.

Глубина траншей для ленточного фундамента может браться из нормативов СНиП:

      • 45-90 см – на суглинках, супесях, песках;
      • 0,75-1 м – на глине;
      • 0,45 м – на камне.

Самыми опасными для ленточного фундамента являются силы пучения, возникающие при расширении насыщенных влагой глин. Поэтому чем выше уровень УГВ, больше в почве глины, глубже отметка промерзания, тем выше сдвигающие, разрывающие либо сжимающие усилия в нем возникают. На практике используют несколько технологий, снижающие силы пучения:

      • утепление прилегающего периметра – теплоизоляция наклеивается на наружные стены ленты, изменяет направление на дне котлована, отходит от него по периметру на 1,5 м, сохраняя зимой тепло недр;
      • замена грунта – пучинистые глины внизу ленты заменяют песком, щебнем, гравием либо их смесями, для чего траншея выкапывается глубже проектной отметки на 0,35 м;
      • сваи – в ответственных местах лента опирается на сваи, заглубленные ниже уровня промерзания.

УКАЗАНИЯ ПО ПРОЕКТИРОВАНИЮ

103. Фундаменты (основания) копровых площадок
рекомендуется устраивать на уложенных в котлован болванках или мартеновских
козлах, являющихся основанием для разбиваемого скрапа или лома. Общую толщину
слоя болванок и козлов назначают не менее 1 м.

Пустоты между
козлами и болванками заполняют мелким скрапом, затем поверхность слоя
выравнивают. Сверху укладывают стальные плиты (шабот) толщиной не менее 500 мм.

Вокруг
заглубленных шаботов рекомендуется устраивать ограждения в виде железобетонных
подпорных стен с защитой их броневыми плитами от действия ударов кусками
разбиваемого скрапа.

104.
Ориентировочный вес шабота принимают не меньше

(26)

где-
ориентировочный вес шабота в т;

– вес копровой бабы в т;

 – высота
падения ее в м.

105. При
грунтах с расчетным сопротивлением основания более 3 кг/см2 болванки
или мартеновские козлы укладывают непосредственно на грунт. При более слабых,
но не водонасыщенных грунтах болванки и козлы укладывают на уплотненную
вибрированием или каким-либо другим путем песчаную подушку толщиной 1 – 2 м, в
зависимости от расчетного сопротивления основания.

106. При водонасыщенных грунтах слабых и средней
прочности и размещения бойной площадки внутри здания или открытой эстакады
вокруг фундамента устраивают ограждение в виде полого железобетонного цилиндра
из бетона марки не ниже 150.

Внутренний
диаметр цилиндра Di принимают не менее

(27)

где  – диаметр стальной плиты шабота в м.

Высоту цилиндра
принимают не менее 0,7 среднего диаметра и не более 6 м.

Толщину стенки
цилиндра назначают равной от 200 до 500 мм, в зависимости от диаметра цилиндра.

Стенку цилиндра армируют двойной сеткой; общий
процент армирования принимают не менее 1.

107. Минимальные
расстояния от копровых устройств до промышленных зданий и сооружений (из
условия сохранения в целости строительных конструкций) принимают по табл. .

Таблица
9

Радиус зоны динамического влияния копровой установки в м

№
п/п

Характеристика грунтов

Радиусы зоны динамического
влияния копровой установки в т при весе бабы в т

До 3

5

7 и более

1

Скальные и полускальные
грунты

15

20

30

2

Крупнообломочные грунты,
песчаные грунты сухие, глинистые грунты твердые (в том числе лессовидные
грунты)

30

40

60

3

Песчаные грунты влажные и
глинистые грунты пластичные

40

60

80

4

Водонасыщенные песчаные и
слабые глинистые грунты

50

80

100

Примечание. В случаях возведения
копровых установок на водонасыщенных песчаных и слабых глинистых грунтах,
основания фундаментов копровых цехов и скрапоразделочных баз, располагаемые на
расстояниях, меньших указанных в табл. , рекомендуется искусственно укреплять
(уплотнять тяжелыми трамбовками, вибрацией и т. д.).

2001photo.com

Расчет веса одноэтажного дома

Исходные данные дома

Требуется рассчитать вес дома, изготовленный по каркасной технологии: одноэтажный, с холодным чердаком, размер в плане 8,1 х 14,4 м. Крыша двускатная, металлочерепица, со свесами по 0,5 м, уклон 2/5. Высота стен 2,7м. Толщина несущих стен 150 мм, перегородок 100 мм. Внутри здания одна несущая стена по длинной стороне (14,4м).

Площади поверхностей

  1. Площадь несущих стен по периметру: (8,1+14,4)*2*2,7 = 121,5 м2.
  2. Фронтоны (оба) 8,1*1,6/2*2=13 м2.
  3. Площадь внутренней несущей стены: 14,4*2,7 = 38,9 м2.
  4. Перегородки: 28*2,7 = 75,6 м2.
  5. Площадь перекрытий (пол и потолок): 8,1*14,4 = 116,7 м2.
  6. Площадь кровли, в горизонтальной проекции, т. е. не учтена длина скатов, для расчета снеговой нагрузки : 15,4*9,1 = 140,2 м2.
  7. Площадь кровли, в вертикальной проекции, для расчета ветровой нагрузки : 15,4*1,6 = 24,6 м2.
  8. Площадь кровли, с учетом длины скатов: 15,4*5,1*2 = 157 м2.

Рассчитываемые нагрузки

  1. 1м2 несущей стены 150 мм с утеплителем — 50кг/м2.
  2. 1м2 перегородки 100 мм с утеплителем — 35кг/м2.
  3. 1м2 фронтонов — 35кг/м2.
  4. Перекрытие чердачное, неэксплуатируемое — 70кг/м2. Примем за 100кг/м2, т. к. на чердаке буду складывать немного хлама.
  5. Цокольное перекрытие — 100-150 кг/м2. Примем за 150 кг/м2, т. к. возможна стяжка и керамогранит, что утяжеляет вес перекрытия дома.
  6. Кровля металлочерепица — 30 кг/м2.
  7. 150 кг/м2 — полезной нагрузки на цокольное перекрытие дома (пол).
  8. Снежный покров для Ярославской области 180 кг/м2 крыши.
  9. Ветровая нагрузка на крышу 23*0,75 = 17,25кг/м2
  10. Столб фундамента высотой 190 см, диаметром 20 см: 1,9*0,03*2400= 137 кг/шт.

Расчет веса дома

  1. Несущие стены: (121,5 + 38,9)*50 = 8020 кг.
  2. Фронтоны: 13*35=455 кг.
  3. Перегородки: 75,6*35 = 2646 кг.
  4. Перекрытия оба: 116,7*(100+150) = 29175 кг.
  5. Кровля: 157*30 = 4710 кг.
  6. Снег: 140,2*180 = 25236 кг.
  7. Полезная нагрузка: 116,7*150 = 17505 кг.
  8. Фундамент (допустим 40 столбов) 137*40 = 5480 кг.
  9. Ветровая нагрузка: 24,6 *17,25=425 кг.

Итого округленно: 93700 кг.

Исходные данные дома

Требуется рассчитать вес каркасного дома: 1-й этаж со стенами 2,7 метра, 2 этаж мансардный, со стенами 1,6 метра, по центру обоих этажей несущая стена. Размер здания в плане 8,1х10 м. Крыша с уклоном 2/5, двускатная, металлочерепица, со свесами по 0,5 м. Толщина несущих стен 150 мм, перегородок 100 мм. Внутри здания одна несущая стена по длинной стороне (9,4м).

Площади поверхностей

  1. Площадь несущих стен 1 этажа: (8,1+10)*2*2,7= 97,7 м2.
  2. Площадь стен 2 этажа с утепленным фронтоном: 1,6*(10+8,1)*2+13= 70,9 м2.
  3. Площадь внутренних несущих стен (1 и 2 этажи): 10*2,7*2= 54 м2.
  4. Перегородки: 28*2,7= 75,6 м2.
  5. Площадь перекрытия (пол и потолок): 8,1*10= 81 м2.
  6. Площадь кровли, в горизонтальной проекции, т. е. не учтена длина скатов, для расчета снеговой нагрузки : 11*9,1= 100,1 м2.
  7. Площадь кровли, в вертикальной проекции, для расчета ветровой нагрузки : 11*1,6= 17,6 м2.
  8. Площадь утепленной части кровли: 10*4,2*2= 84 м2.
  9. Площадь свесов кровли: 0,5*(11+4,2+4,2)*2= 19,4 м2.

Рассчитываемые нагрузки

  1. 1м2 несущей стены 150 мм с утеплителем — 50кг/м2.
  2. 1м2 перегородки 100 мм с утеплителем — 35кг/м2.
  3. Перекрытие 1 этажа 150 кг/м2.
  4. Перекрытие 2 этажа 100 кг/м2
  5. Кровля металлочерепица с утеплением — 80 кг/м2.
  6. Кровля свесы — 30 кг/м2.
  7. 150 кг/м2 — полезной нагрузки на каждое перекрытие.
  8. Снежный покров для Ярославской области 180 кг/м2.
  9. Ветровая нагрузка 23*0,75 = 17,25кг/м2
  10. Фундаментный столб высотой 190 см, диаметром 25 см: 1,9*0,05*2400=230 кг.

Общий вес дома с мансардой

  1. Несущие стены: (97,7+70,9+54)*50= 11130 кг.
  2. Перегородки: 75,6*35= 2650 кг.
  3. Перекрытия двух этажей: 81*150 + 81*100= 20250 кг.
  4. Кровля утепленная: 84*80= 6720 кг.
  5. Кровля свесы: 19,4*30= 580 кг.
  6. Снег: 100,1*180= 18020 кг.
  7. Полезная нагрузка двух этажей: 2*81*150= 24300 кг.
  8. Фундамент (допустим 22 столба): 22*230= 5060 кг.
  9. Ветровая нагрузка: 17,6*17,25= 300 кг.

Итого: 89 010 кг.

Фундамент: расчет расстояния и массы

Наименьшее расстояния между буронабивными сваями – не менее трех дм для каждой сваи. Минимальная длина между буронабивными сваями не менее 30 см. Не менее 3 шагов должны располагаться сваи друг от друга параллельно. Если неправильно составить расчеты, то впоследствии можно лишиться здания , поэтому расчет и промежутки между сваями требуют особого внимания.

Фундамент, второй расчет:

Известно, что рассчитывать фундамент можно при использовании нескольких методов. Рассмотрим данный метод как наиболее точный и расчетливый. Точный расчет происходит в несколько этапов:

Схема буронабивных свай с ростверком.

  1. Сечение свай.
  2. Количество свай.
  3. Толщина и количество арматуры на каждой свае.

Как писалось выше, расчет любых строительных объектов требует внесения каждого строительного материала, так как каждый стройматериал будет оказывать по меньшей степени давление на грунт, от чего и будет зависеть качество всего дома. Сегодня очень часто используются при расчетах строительства фундамента не тип и свойства грунта, а коэффициент его неподвижности. Разумеется, грунт с наименьшим показателем неподвижности будет наиболее пригодным для данного этапа. Количество свай зависит от следующих факторов:

  • несущая способность каждой из опор;
  • масса всего строительного объекта;
  • площади и земной поверхности;
  • грунт и его показатель неподвижности.

Определение момента по обрезу фундамента

При проверке максимальных и минимальных напряжений по подошве фундамента следует учитывать момент от внецентренного приложения нагрузок первого и вышележащих этажей относительно оси, проходящей через центр тяжести фундамента (рисунок 4).

Рисунок 4 – Схема действия сил

Момент от этажных нагрузок MII), в кНм определяется по формуле

, (7)

где Nпocт1– постоянная погонная нагрузка на 1-й этаж, кН;

Nвp1 – временная погонная нагрузка на 1-й этаж, кН;

e1 – эксцентриситет приложения погонных нагрузок на

1-й этаж, м;

N – сумма погонных постоянных и временных нагрузок на вышележащие этажи и собственная масса стены, кН;

e– эксцентриситет приложения нагрузок вышележащих этажей, м.

Т а б л и ц а 6 – Сбор нагрузок на фундамент по сечению I-I , грузовая площадь

Нормативная нагрузка, кН

Коэффициент

Коэффициент

Расчетная

Вид

На 1 м2 грузовой

На грузовую

надежности

сочетания

нагрузка,

нагрузок

Площади

площадь

по нагрузке, γf

кН

I ГПС

II ГПС

I ГПС

II ГПС

I ГПС

II ГПС

I ГПС

II ГПС

I ГПС

II ГПС

1

2

3

4

5

6

7

8

9

10

11

Постоянная нагрузка

Кровля

3-х слойный рубероидный

ковер на битум. основе

0,15

0,15

1,8

1,8

1,2

1

1

1

2,15

1,8

Ж/б плита

2,8

2,8

33,6

33,6

1,1

1

1

1

36,97

33,6

Итого :

39,13

35,4

Чердачное перекрытие

, 40 мм

0,72

0,72

8,64

8,64

1,3

1

1

1

11,23

8,64

Пароизоляция

0,05

0,05

0,6

0,6

1,2

1

1

1

0,72

0,6

Утеплитель

1,26

1,26

15,12

15,12

1,2

1

1

1

18,14

15,12

Ж/б плита

2,8

2,8

33,6

33,6

1,1

1

1

1

36,97

33,6

Итого :

67,06

57,96

15

Продолжение таблицы 6

1

2

3

4

5

6

7

8

9

10

11

Междуэтажное перекрытие

1-й этаж.

линолеум на мастике

0,06

0,06

0,72

0,72

1,1

1

1

1

0,792

0,72

стяжка из

раствора, 40 мм

0,72

0,72

8,64

8,64

1,3

1

1

1

11,23

8,64

панель м/эт. перекрытия

2,8

2,8

33,6

33,6

1,1

1

1

1

36,97

33,6

Перегородки

0,5

0,5

6

6

1,3

1

1

1

7,8

6

Итого 1-й этаж :

56,79

48,96

Итого 5-и этажей:

283,95

244,8

Итого пост. нагрузка

390,14

338,16

Временная нагрузка

Снеговая нагрузка, 3 р-н

1

0,5

12

3,6

1,4

1

0,9

0,95

15,12

3,42

Полезная на чердак

0,7

–

8,4

–

1,3

1

0,9

0,95

9,07

–

Полезная на перекрытие

1-го этажа

1,5

0,3

18

3,6

1,3

1

0,9

0,95

19,44

3,42

полезная на 5 этажей

с учетом к-та n1 =

65,124

17,1

Итого врем. нагрузка:

89,31

20,52

Итого полная:

479,45

358,68

Итого полная на пог. м

239,72

179,34

Масса стены 1 пог. м

7,2*16,24=116,93

1,1

1

1

1

128,62

116,93

Итого полная на пог. м

368,34

29

16

Приложение А

Как рассчитать, сколько надо?

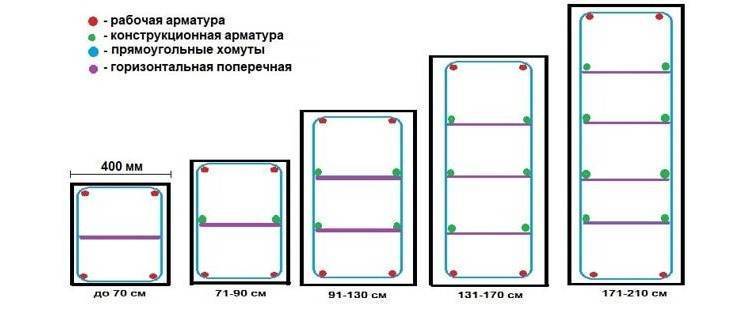

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Виды фундаментов для каркасных домов

Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

Ленточный фундамент – классика частного домостроения

Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.

Недостатком ленточного фундамента считается невозможность перепланировки дома

Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится

Дом на сваях

Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах. Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.

Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

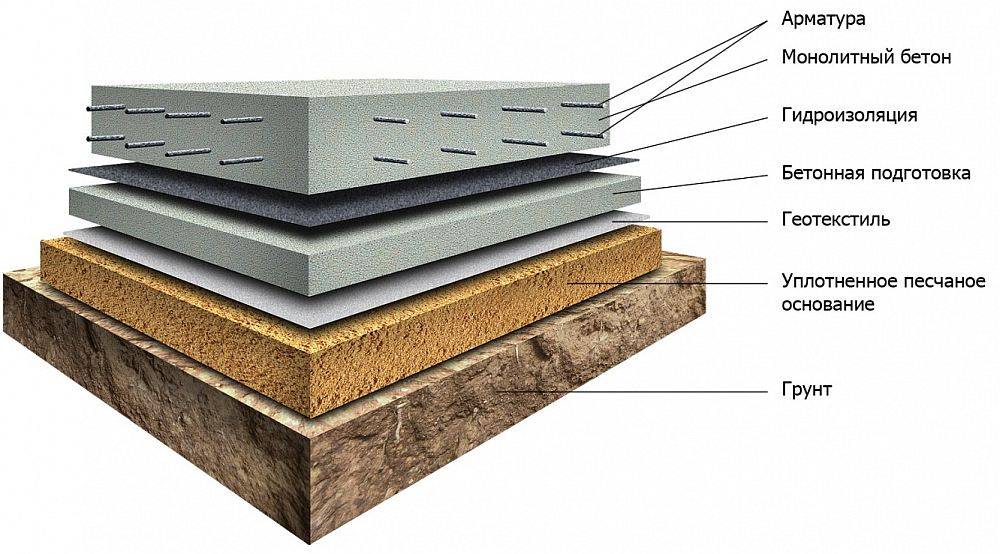

Монолитная плита

Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.

Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.

Простой столбчатый фундамент

Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.

Расчет нагрузки на фундамент

Расчет веса каждого элемента производится с учетом параметров строительных материалов, из которых состоят эти элементы:

  1. 1 м² кровли с асбоцементными листами весит 50 кг. Соответственно, если площадь рассматриваемой крыши 70 м², то ее вес равен 70 × 50 = 3500 кг = 3,5 т.
  2. Вес 1 м² чердачного перекрытия из дерева 150 кг, соответственно общий вес 50 × 150 = 7500кг = 7,5 т.
  3. Вес 1 м² бетонного чердачного перекрытия 350 кг, соответственно общий вес 50 × 350 = 17500 кг = 17,5 т.
  4. Вес 1 м² межэтажного перекрытия из дерева 200 кг, соответственно общий вес 100 × 200 = 20000кг = 20 т.
  5. Вес 1 м² бетонного межэтажного перекрытия 400 кг, соответственно общий вес 100 × 400 = 40000 кг = 40 т.
  6. 1 м² внешней стены весит 250 кг. Соответственно, если площадь внешних стен 160 м², то общий вес равен 160 × 250 = 40000 кг = 40 т.
  7. 1 м² внутренней стены весит 240 кг. Соответственно, если площадь внутренних силовых стен 50 м², то общий вес равен 50 × 240 = 12000 кг = 12 т.
  8. Примерный вес погонного метра ленточного фундамента 1700 кг. Учитывая, что периметр фундамента 34 м, то его общий вес равен 34 × 1700 = 57800 кг = 57,8 т.
  9. Вес полезной нагрузки (люди, оборудование, мебель) 26 т.
  10. Вес снегового покрова 100 кг / м² кровли. Общий вес равен 50 × 100 = 5000 кг = 5 т. При расчете используется не площадь кровли, а площадь ее проекции (то есть площадь чердачного перекрытия). Также, величину снеговой нагрузки необходимо брать в зависимости от региона проживания.

Таблица определения снеговой нагрузки местности

Снеговой районIIIIIIIVVVIVIIVIII
Вес снегового покрытия Sg (кгс/м2)80120180240320400480560

Карта зон снегового покрова территории Российской Федерации:

Подсчитаем общий вес дома:

  • Вес дома с деревянными перекрытиями 171 т.
  • Вес дома с бетонными перекрытиями 201 т.

Для определения расчетной нагрузки увеличим общий вес на 30% и получим:

  • Вес дома с деревянными перекрытиями 220 т.
  • Вес дома с бетонными перекрытиями 260 т.

Теперь, зная тип грунта, можно определить и проанализировать площадь подошвы фундамента.

Таблица допустимого давления на грунт, кг/см²:

ГрунтГлубина заложения фундамента, м
1 — 1,52 — 2,5
Щебень, галька с песчаным заполнением4,56,0
Дресва, гравийный грунт из горных пород4,05,0
Песок гравелистый и крупный3,25,5
Глина твердая3,04,2
Щебень, галька с глинистым заполнением2,84,2
Песок средней крупности2,54,5
Песок мелкий маловлажный2,03,5
Суглинок1,72,0
Глина пластичная1,62,0
Супесь1,52,5
Песок мелкий очень влажный1,52,5

Возьмем для примера песок средней крупности с допустимым давлением на грунт 2,5 кг/см² = 25 т/м².

Получаем:

  • 220 т / 25 т/м² = 8,8 м² допустимая площадь подошвы фундамента дома с деревянными перекрытиями.
  • 260 т / 25 т/м² = 10,4 м² допустимая площадь подошвы фундамента дома с бетонными перекрытиями.

Зная периметр (длину) фундамента (в нашем случае 34 метра), можно определить минимально допустимую толщину ленты:

8,8 м² / 34 м = 0,26 м = 26 см (для дома с деревянными перекрытиями).

10,4 м² / 34 м = 0,31 м = 31 см (для дома с бетонными перекрытиями).

Допускается, если толщина ленты будет больше рассчитанных значений. Изменение в меньшую сторону недопустимо.

Расход строительных материалов и их вес(а):

  • бетон марки М 150 для ЖБ ленточного монолитного фундамента. Объем фундамента (предварительный) определяем расчетом: длина 30 м х ширина 0,4 м х высота 1,1 м = 13,2 м3 (предварительно принятые геометрические размеры фундамента). Удельный вес железобетона – 2500 кг/м3 (по данным СНиП II-3-79). Считаем вес фундамента: объем 13,2 м3 х 2500 кг/м3 = 33000 кг или 33,0 т.
  • металл, сталь на металлические двери и крепежные материалы. Двери металлические высотой 2,0 м и шириной 0,8 м с металлической коробкой. По сертификату производителя вес составляет 85 кг. Вес гвоздей, шурупов, скоб, металлических закладных деталей — 105 кг. Всего металла — 190 кг, или 0,19 т;
  • кирпич полнотелый одинарный М 150 для возведения цоколя. По расчету при укладке цоколя высотой в 40,0 см (0,4 м), шириной в два ряда необходимо 2400 штук полнотелого кирпича из расчета — для 1 м2 кладки шириной в 2 кирпича, при одинарном кирпиче, с учетом растворных швов необходимо 204 штук. Вес одного полнотелого кирпича 3,4 кг. Тогда вес цоколя по кирпичу составит 2400 шт. х 3,4 кг =8160 кг или 8,6 т;
  • лесоматериалы (хвойных пород) для сооружения деревянных каркасных стен с наружной обшивкой из вагонки, внутренних деревянных дверей, пола из бруса и половой доски, внутренних каркасных перегородок, внутренней обшивки стен вагонкой, стропил крыши из бруса, доски, горбыля, лестницы из бруса и доски, фронтона мансарды из досок. Обмер всех составных элементов этих конструкций (по выполненным эскизам) составил объем в сумме 23,1 м3. Удельный вес хвойных пород древесины – 500 кг/м3 (по данным СНиП II-3-79). Определяем вес всего использованного лесоматериала — 23,1 м3 х 500 кг/м3 = 11550 кг или 11,550 т;
  • профнастил для покрытия крыши. Площадь крыши составляет 55 м2. Применяем оцинкованный профнастил ТУ 1122-002-42831956-02. При весе 1 погонного метра профнастила марки НС18 — 4,35 кг, шириной 1 м, нам необходимо 62 м2 (с учетом перекрытия листов профнастила) или 62 мп (при ширине 1,0 м), что составит 62,0 мп х 4,35 кг = 270 кг или 0,27 т;
  • ДВП (древесно-волокнистая плита) для потолка. Площадь потолка 6,0 м х 6,0 м = 36 м2. Размер примененных плит 1,0 м х 1,2 м = 1,2 м2. Всего необходимо плит — 36 м2 : 1,2 м2 = 30 плит. По плотности материала планируется применить полутвердые плиты с удельным весом 400 кг/м3. Вес одной плиты, при толщине 5 см, составит: 1,2 м2 х 0,05 м х 400 кг/м3 = 24 кг. Общий вес облицовки потолка 24 кг х 30 плит = 720 кг или 0,72 т;

Справка. ДВП по плотности материала делятся на: сверхтвёрдые (плотность 950 кг/м3), твёрдые (850 кг/м3), полутвёрдые (400 кг/м3), изоляционно-отделочные (250-350 кг/м3) и изоляционные (до 250 кг/м3). Промышленностью выпускаются ДВП с размерами (мм): длина 1200-5500; ширина 1000-2140; толщина 2,5-12. По материалам нормативных документов: ГОСТ 4598-86 (2000) «Плиты древесноволокнистые. Технические условия»; Технические условия»; ТУ 5536-0257438-009-99 «Плиты древесноволокнистые средней плотности».

  • утеплитель для стен, пола, потолка и крыши. Общая площадь утепления: стен 6 м+6 м+6 м+6 м=24 м х 2,65 м (высота до потолка) = 63,6 м2; потолка 6 м х 6 м =36 м2; пола 6 м х 6 м = 36 м2; крыши 55 м2. Всего 63,6 м2 + 36,0 м2 + 36 м2 + 55 м2 = 190,6 м2. В качестве утеплителя используем пенопласт листовой ПСБ-С 25 по ГОСТ 15588-86, толщиной 0,15 м, плотностью 25 кг/м3. При этом объем утеплителя составит 190,6 м2 х 0,15 м = 28,59 м3, а вес 28,59 м3 х 25 кг/м3 = 714,75 кг или 0,715 т.
  • гидроизоляция для фундамента и крыши. Для фундамента применяем в качестве гидроизоляции материал «Акваизол СБС» по ТУ 30510965-001, в два слоя. Удельный вес материала — 2,5 кг/м2. Длина фундамента 30 м. При укладки «Акваизола» в один слой шириной 0,5 м нам необходимо 30 м х 0,5 м = 15 м2 материала, а при двух слоях 15 м2 х 2 = 30 м2. Вес гидроизоляции составит 30 м2 х 2,5 кг/м2 = 75 кг. Для крыши используем гидроизоляционный материал мембрана толщиной 0,6 мм, плотностью 0,94 г/см3 или 940 кг/м3 (1 г/см3 =1000 кг/м3). Площадь для гидроизоляции крыши – 55 м2. Объем пленки 55 м2 х 0,0006 м = 0,033 м3. Вес 0,033 м3 х 940 кг/м3 = 31 кг.

Общий вес гидроизоляции будет 75 кг + 31 кг = 106 кг или 0,106 т.

цементно-песчаный раствор для кладки кирпича цоколя. Исходим из существующих норм — на 1 м3 сплошной стенки одинарного кирпича шириной в два кирпича необходимо 0,240 м3 раствора. Объем нашего цоколя составляет: ширина 0,51 м х длина 30 м х высота 0,4 м = 6,1 м3. Тогда объем необходимого количества раствора для 6,1 м3 кирпичной кладки составит 6,1 х 0,240 = 1,4 м3. Удельный вес раствора составляет 1800 кг/м3 (по данным СНиП II-3-79). Вес раствора составит 1,4 м3 х 1800 кг/м3=2574 кг или 2,574 т.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

Вам это будет интересно

Меню

Свежие записи
