Варианты замены старого фундамента
Ремонт или частичная замена износившегося фундамента кирпичного дома или блочного дома гораздо труднее и, в большинстве случаев требует помощи опытных строителей, а осевший или накренившийся деревянный дом можно выровнять и поставить на надежное основание самостоятельно. Это связано с меньшим весом деревянного строения, по сравнению с каменным зданием. К тому же фундамент под старым бревенчатым домом зачастую является столбчатым и мелкозаглубленным, что упрощает его замену.
Подъем дома домкратом для замены фундамента
Если вы решили, что замена или установка дополнительных опор все-таки необходима, то вам будет необходимо приготовить необходимый инструмент и материал, набор которых зависит от вида фундамента и способа его замены. Иногда легче просто приподнять строение на временные опоры, в качестве которых может использоваться деревянный брус, металлический швеллер или бетонные блоки. Сделать это можно при помощи одного или нескольких домкратов. Данный способ замены фундамента является менее трудозатратным и менее дорогим.
Однако, некоторых ситуациях имеет смысл временный перенос дома. В этом случае необходимо подготовить временную площадку и нанять строительный кран, способный выдержать вес вашего жилого строения. К тому же необходимо выполнить следующие условия:
Перед демонтажными работами необходимо разгрузить дом. Нужно вынести из него мебель, бытовую технику и все остальное. Это необходимо для того, чтобы в процессе переноса дома не произошла порча, как вашего имущества, так и самого деревянного строения, по причине ослабевания конструкции или падения чего-либо.
Во избежание аварийных ситуаций, перед поднятием дома строительным краном, необходимо отключить все коммуникации и приборы, а именно газ, электричество, водопровод и канализацию и др.
Место временного расположения дома необходимо оградить
Это обусловлено тем, что конструкция дома будет достаточно неустойчива, и ее часть или даже она вся целиком может обрушиться, что может привести к нежелательным травмам, находящихся по близости людей, или вообще к летальному исходу.
И, нужно помнить о том, что проведение работ по замене фундамента займет не один день, а значит важно позаботиться о временном месте проживания.
Стоимость
Цена всех работ определяется сугубо индивидуально для каждого конкретного случая.
Итоговая сумма складывается из следующих составляющих:
- Стоимость свай, которая зависит от их размера и качества стали (как правило, цена колеблется от 1100 до 1500 рублей за одно изделие).
- Стоимость комплектующих (крышка для свайного элемента, эксцентриковый комплект и специальные болты).
- Составление проекта и изучение объекта в том случае, если вы решили воспользоваться помощью специалистов.
- Оплата услуг рабочим, которые будут проводить демонтаж устаревшего основания, монтаж свай и все сопутствующие действия.
На конечную стоимость могут оказать влияние даже погодные условия и особенности грунта, с которым придется работать.
Винтовые сваи – это современное решение по замене пришедшего в негодность фундамента домов на основе деревянного сруба. Они достаточно универсальны, могут использоваться в разных типах местности, практически независимо от вида почвы.
Виды опор
Рассмотрим, какие виды винтовых опор используются в современном строительстве:
По области применения
Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.
Винтовые сваи успешно применяются в следующих областях:
- Капитальное строительство.
- Индивидуальное жилое строительство.
- Мосты, причалы, прочие гидротехнические сооружения.
- Несущие опоры ЛЭП, мачты и т.п.
- Ангары.
- Теплицы.
- Заборы или ограждения и т.д.
Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.
Размеры
Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.
Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.
В частном домостроении трубы более 159 мм не используются из-за сложности погружения.
Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.
Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.
Количество лопастей
Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.
Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.
Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.
Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.
При этом, толщина стенок должна обеспечивать необходимую жесткость.
Наконечники
Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.
Существуют:
- Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
- Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.
Материал изготовления
Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.
Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.
Тип защитного покрытия
Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.
Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.
Они необходимы только для защиты наружной части опор и требуют периодического обновления.
Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

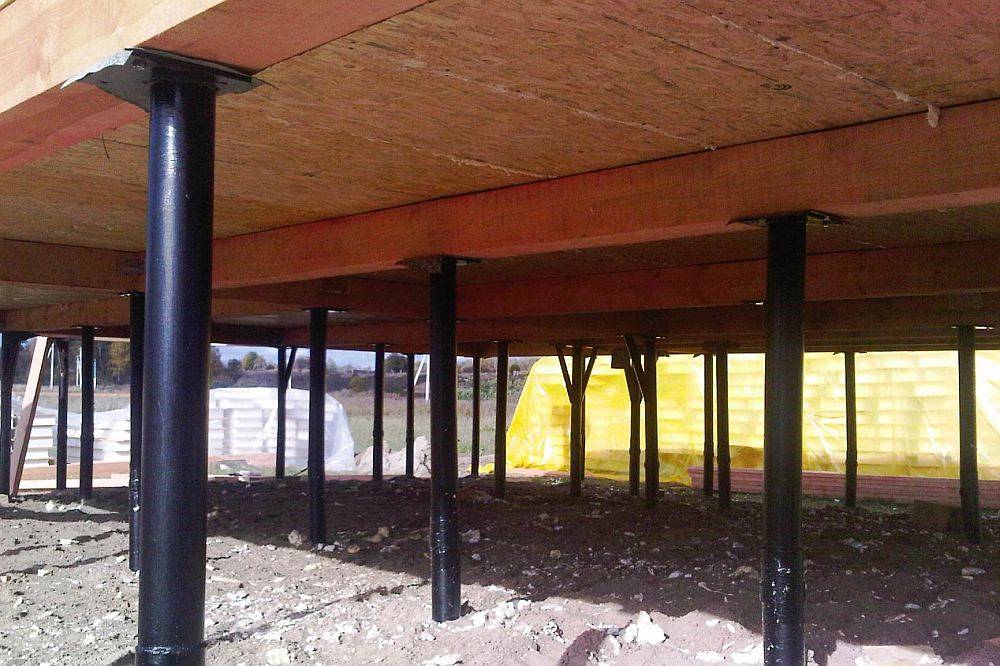

Фото 14. Свайный фундамент с обвязкой из деревянных балок
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
Способы усиления фундамента частного деревянного дома
Укрепление фундамента дома винтовыми сваями
- Сначала нужно вырыть траншею по периметру здания и предусмотреть достаточную ширину для комфортной работы. Также учитывается, что эта траншея станет искусственным продолжением существующего фундамента.
- Нужно очистить фундамент от грязи.
- В существующих сваях просверлить отверстия, установить арматуру и прочно соединить из существующими балками.
- Потом нужно создать новый армирующий пояс. Тут желательно применять горизонтальные и вертикальные пояса для большей несущей прочности конструкции.
- Установить опалубку.
- Залить бетон или сделать кирпично-бутовую кладку на высоту до уровня нижней кромки цокольного этажа здания.
- Сделать теплоизоляцию и гидроизоляцию нового фундамента.
- Сделать отмостку для отвода дождевой воды.
Применение
Фундамент из свай такого рода используют при индивидуальном домостроительстве, возведении лёгких хозяйственных построек, а также заборов. Разные диаметры предназначены для различного типа построек.
Одной из основных проблем, с которой связано строительство в отечественном климате, является проблема морозного пучения грунта. О ней можно узнать на видео. Тут многое зависит от качества грунтов и если речь идёт о водонасыщенной глинистой земле, то практически всегда применение таких свай является оправданным. В частности, если вы строите дом из дерева. При пучении грунтов просто не достаточно заложить фундамент ниже линии промерзания: деревянный дом слишком лёгкий, чтобы своим весом уравновесить касательные силы, всё равно воздействующие на подземную часть фундамента.
В целом, фундаменты этого типа, в том числе обвязка, лучше всего подходят для возведения зданий на слабых грунтах, в тех случаях когда другие типы фундаментов непригодны. К таким грунтам относятся торф, болотистые грунты, несжимаемый слой которых расположен довольно низко. Дома на склоне хорошо строить на подобном фундаменте.
Что учесть при строительстве домов на винтовых сваях
Вышеописанный способ монтажа фундамента несет в себе не только плюсы
Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента
Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.
Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.
Ремонт с ними
Ремонт с винтовыми сваями
Среди наиболее важных достоинств винтовых свай является их ремонтопригодность и заменимость. Но чаще всего речь идёт о проблемах со свайным фундаментом. А что, если они возникли у уже давно существующего фундамента другого типа?
Также возможна замена фундамента на винтовые сваи. Чаще всего результатом проблем является проседание дома. Это значит, что старый фундамент уже держит нагрузку неравномерно. Реконструкция фундамента винтовыми сваями даёт возможность исправить это.
Благодаря конструкции свай их установка не требует масштабных строительных работ. Все они проводятся под землёй. Отличия бывают в том, ввинчивается ли свая просто так или монтируется полноценное свайное поле. Последний вариант рекомендуется, если проблемы носят слишком серьёзный характер. Сваи могут ввинчиваться не только под периметр дома непосредственно, но и на минимально возможное расстояние от стен.
Наиболее простым и распространённым является ремонт с помощью винтовых свай дачного или другого лёгкого деревянного дома, не имеющего капитального фундамента изначально.
Минусы и плюсы свайного фундамента
Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:
- Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
- Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
- На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
- В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
- На солончаках, просадочных грунтах.
- В регионах с вечной мерзлотой, при значительной глубине промерзания.
- В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
- На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
- Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
- Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
- Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.
Существуют у такого вида фундамента и минусы:
Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения
Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.
Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.
Особенности ленточного фундамента
Ленточный фундамент в своей структуре имеет два подвида
Ленточный фундамент в своей структуре имеет два подвида:
- Сборный;
- Монолитный.
Единственная их отличительность друг от друга – это способ устройства.
Совместимость с грунтами
Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты
Данный фундамент может функционировать, находясь на таких грунтах:
- Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
- Монолитные конструкции устанавливаются в основном на почти всех видах грунта;
Не совместим данный фундамент только с органическими грунтами.
Плюсы ленточного основания
Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками
Плюсы, данного фундамента такие:
- Он универсальный, может функционировать со всеми постройками;
- Простота монтажа монолитного вида;
- Герметичность;
- Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.
Минусы фундамента с лентами
Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты
Как показывают отзывы жителей, такой фундамент имеет следующие минусы:
- Большие денежные траты;
- Массивность конструкции;
- Трудимый процесс.
Винтовые сваи для фундамена с литым наконечником
- 108 мм
- 133 мм
| Длина сваи | Диаметр лопасти | Цена от 10 шт. | Цена для дилеров |
| 1000 мм | 300 мм | 3150 руб. | 3100 руб. |
| 1500 мм | 300 мм | 3400 руб. | 3350 руб. |
| 2000 мм | 300 мм | 3750 руб. | 3700 руб. |
| 2500 мм | 300 мм | 4100 руб. | 4050 руб. |
| 3000 мм | 300 мм | 4500 руб. | 4450 руб. |
| 3500 мм | 300 мм | 4900 руб. | 4850 руб. |
| 4000 мм | 300 мм | 5300 руб. | 5250 руб. |
| 4500 мм | 300 мм | 5700 руб. | 5650 руб. |
| 5000 мм | 300 мм | 6100 руб. | 6050 руб. |
| 5500 мм | 300 мм | 6500 руб. | 6450 руб. |
| 6000 мм | 300 мм | 6900 руб. | 6850 руб. |
Стоимость монтажа от 900 руб. за сваю
| Наименование | Размер | Цена от 10 шт. | Цена для дилеров | Монтаж |
| Оголовок | 200 мм | 200 руб. | 200 руб. | 0 руб. |
| Оголовок | 250 мм | 250 руб. | 250 руб. | 0 руб. |
| Длина сваи | Диаметр лопасти | Цена от 10 шт. | Цена для дилеров |
| 1000 мм | 350 мм | 3700 руб. | 3650 руб. |
| 1500 мм | 350 мм | 3950 руб. | 3900 руб. |
| 2000 мм | 350 мм | 4400 руб. | 4350 руб. |
| 2500 мм | 350 мм | 4850 руб. | 4800 руб. |
| 3000 мм | 350 мм | 5300 руб. | 5250 руб. |
| 3500 мм | 350 мм | 5800 руб. | 5750 руб. |
| 4000 мм | 350 мм | 6300 руб. | 6250 руб. |
| 4500 мм | 350 мм | 6850 руб. | 6800 руб. |
| 5000 мм | 350 мм | 7400 руб. | 7350 руб. |
| 5500 мм | 350 мм | 7950 руб. | 7900 руб. |
| 6000 мм | 350 мм | 8450 руб. | 8400 руб. |
Стоимость монтажа от 1100 руб. за сваю
| Наименование | Размер | Цена от 10 шт. | Цена для дилеров | Монтаж |
| Оголовок | 200 мм | 300 руб. | 250 руб. | 0 руб. |
| Оголовок | 250 мм | 400 руб. | 350 руб. | 0 руб. |
