Толщина защитного бетонного слоя для арматурных прутьев

Как повысить устойчивость здания

Сооружение может стать более устойчивым и крепким, если во время строительства учесть следующие важные факторы:

• вес здания с нагрузкой, приходящейся на фундамент постройки;
• нагрузка, возлагаемая на плиты перекрытия;
• нагрузка, приходящаяся от атмосферных осадков;
• перепады температур или слишком сильные морозы;
• ветровые нагрузки – учитываются особенности территории, где именно планируется возведение сооружения.

Хороший уровень безопасности гарантирует формирование руководства по правильной эксплуатации здания. В документе указаны сведения о несущих элементах, инженерных коммуникациях и схемах размещения разных деталей дома.

Как правильно армировать фундамент частного дома, рассказывается в видео:

Ленточный фундамент – рекомендуемые размеры защитного слоя

Ленточный фундамент может быть монолитным или из отдельных элементов, расположенным ниже точки промерзания грунта или выше нее. Для последнего требуется сравнительно небольшое количество бетонного раствора и арматуры. Металлический каркас используется продольный с поперечными хомутами, диаметр прутьев 10–14 мм. Он может выполняться на бетонной подошве и без нее.

При наличии основания раствор на поверхности должен иметь толщину не менее 40 мм, а при его отсутствии – 70 мм. Если фундамент сборный, минимальную толщину уменьшаем на 5 мм. Иногда нет возможности применить стержни рекомендуемого диаметра, применяются большей толщины. Следуем неукоснительному правилу, согласно которому защитный слой не может быть тоньше арматуры. Если он превышает 50 мм, устанавливается конструктивная сетка.

Для прутьев до 20 мм со стороны улицы укладываем бетон толщиной 25–40 мм, а для более толстых доводим до 5 см. Внутреннюю сторону, не подвергающуюся внешним воздействиям, выполняем толщиной 20 мм. Отклонения слоя защиты не должны превышать 4–8 мм в большую сторону и 3–5 в меньшую.

Нижний пласт по нормативам выполняем в 40 мм. Требуемой толщины и положения каркаса добиваемся установкой фиксаторов. Ими служат кирпичи, которые подкладываем снизу, или специальные пластмассовые приспособления. Можно заранее изготовить сухари из бетона 100×100 мм, по толщине равными защитному слою, чтобы потом подложить их. Для фиксации в продольном положении отдельные стержни могут упираться в опалубку.

Нижняя арматура – самая важная в каркасе фундаментов. Если ее просто небрежно кинуть на дно траншеи, не оставив пространства для раствора, то они не будут работать вместе, потому что не составили единого целого. Более того, появится ржавчина, металл начнет разрушаться и фундамент вместе с ним. Такая, с первого взгляда, мелочь, как отсутствие защитного слоя внизу, способна разрушить целую конструкцию.

https://youtube.com/watch?v=n2FEOhH1wQo

Кроме ленточных используются плавающие фундаменты, в основе которых самодельные железобетонные плиты. На песчано-щебневое основание укладываем утеплитель, поверх армировку. Она состоит из двух поясов арматуры 12–16 мм в виде сетки с ячейками 20×20 см. Первый располагаем на высоте 5 см от утеплителя, а второй настолько же ниже верха. Все заливается бетоном. Защитный слой здесь меньше, но он обеспечивает прочность изделия.

От чего зависит толщина защитного покрытия?

• Вид сооружения, для которого устраивается защита – обычная стена, основа под бассейн, плиты перекрытий и т.д.;
• Расположение арматурных элементов – продольное или поперечное;
• Назначение металлокаркаса – он может быть рабочим или конструктивным;
• Сечение применяемой арматуры;
• Напряженный или ненапряженный тип нагрузки арматурных конструкций;
• Степень контакта с внешними факторами, залегание конструкции в грунте, расположение на воздухе.

Правильно подобранная защита оберегает арматуру от коррозии. Улучшает взаимосвязь строительного раствора с металлическим каркасом и ограничивает негативные воздействия.

Коррозия арматурного каркаса приводит не только к снижению прочностных характеристик стальных прутов, но довольно быстро может проявиться эрозией и разрушением поверхностного слоя всей железобетонной конструкции

Поэтому арматурный каркас, находящийся внутри бетонного монолита, необходимо в максимальной степени отгородить от проникновения к нему влаги в любом виде. Необходим барьер от агрессивного воздействия различных химических растворов, образующихся вследствие ставшего уже обыденным явлением техногенного загрязнения воздуха и грунта. Кстати, немалую роль в нейтрализации процессов химической коррозии играет щелочная среда, присущая бетону.

Вот в роли такой преграды и выступает прослойка, называемая «защитный бетонный слой». Но этим ее функции не ограничиваются. По сути, правильно созданная прослойка обеспечивает стабильную комплексную «работу» стального прута и бетона.

Итак, защитный бетонный слой выполняет следующие функции:

• Обеспечивает требуемое позиционирование арматурного каркаса внутри бетонного массива.
• Способствует равномерному распределению нагрузки на арматуру и основную массу бетона.
• Защищает металл от влаги, химических реагентов, иных негативных внешних воздействий, возникающих при сезонных изменениях погодных условий.
• Создаёт возможность качественной анкеровки (закрепления) арматуры в бетоне для обустройства стыковки арматурных каркасов соседних ж/б-конструкций или переходов на другой уровень.
• Значительно повышает огнестойкость железобетонной конструкции.
• Служит надежным основанием для последующего монтажа дополнительной защиты (гидро— и термоизоляции), на надземных участках фундамента – цокольной отделки.

Толщина этого защитного слоя берется «не с потока». Если она будет меньше установленной нормативами, то металл все равно начнет постепенно разрушаться коррозией. В то же время выдерживать ее чрезмерно большой (не нарушая при этом расчетных размерных параметров арматурного каркаса) – возрастут общие затраты на строительные материалы. Поэтому, необходимо выбрать единственно верный вариант этого параметра, который, как говорилось выше, нормируется СНиП.

Зависит толщина защитного слоя от следующих моментов:

• Диаметр и тип арматурного прута. Чем больше размер прута в сечении, тем толще должен быть защитный слой
• Сила и характер механической нагрузки на фундамент.
• Условия окружающей среды, в которые будет эксплуатироваться конструкция. Например, если фундамент устанавливается на влажных почвах, необходима надежная гидроизоляция конструкции. И в этом случае толщина защитного бетонного слоя должна быть максимально допустимой. Более подробная информация, касающаяся воздействия на железобетонную конструкцию внешних агрессивных сред, находится в СНиП 2.03.11—85 «Защита строительных конструкций от коррозии» в пунктах 2.18.- 2.29. и таблицах № 9—11.

Позаботьтесь о фундаменте – он требует утепления и гидроизоляции!

К сожалению, очень многие неопытные строители игнорируют вопросы дополнительной защиты основания дома от воздействия влаги и отрицательных температур. Чтобы обеспечить максимальную долговечность здания и комфортность проживания в нем необходимо провести комплекс работ по гидроизоляции фундамента тем или иным способом, а затем выполнить и утепление фундамента. Обо всем этом – в специальных публикациях нашего портала.

• Тип строения или отдельно расположенного железобетонного изделия. Размеры слоя для каждого из типов нормируются специальными документами.
• Технические эксплуатационные условия. В арматурном пруте, используемом в конструкциях с большой нагрузкой, возникает большее напряжение, чем в тех, которые имеют незначительную нагрузку. Стало быть, и защита для него должна быть более полноценной.

Выбор оптимальной толщины

Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.

• В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
• Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
• В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
• Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

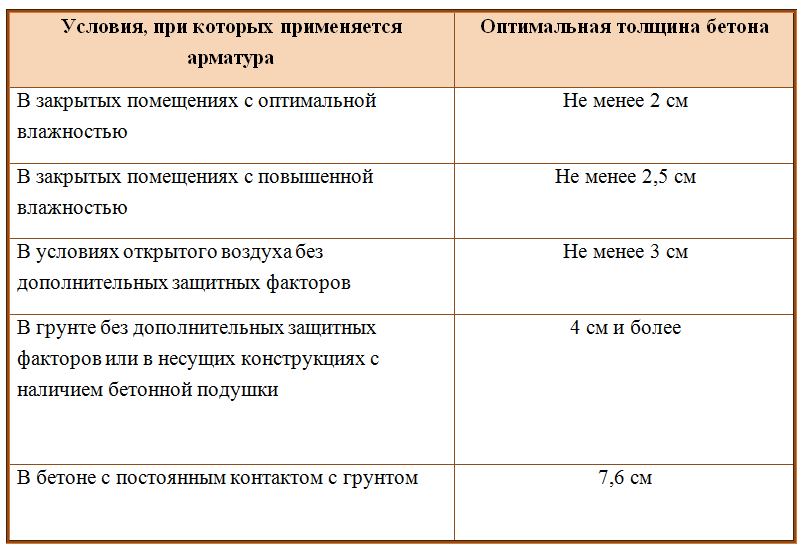

Предоставим таблицу оптимальных значений данных величин.

Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.

• Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
• Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.

Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.

Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.

Показатели для поперечной арматуры

Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:

В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.

Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.

Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:

Требования к напрягаемым элементам

• Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
• Для сборных колон длиной более 18 м – 15 мм.
• Для сборных участков длиной более 18 м – 10 мм.
• Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
• Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка
Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*******

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Обозначение и основные свойства.

Он незаменим для фиксирования металлического каркаса в бетоне и обеспечивает устойчивое взаимодействие между этими двумя элементами под влиянием внешней среды.

Фиксаторы защитного слоя арматуры.

Нарушение технологии заливки бетона может оказывать негативное влияние на всю конструкцию в случае незначительных изменений климатических условий или уровня влажности.

Для определения оптимального слоя для защиты арматуры следует принимать во внимание:

• нагрузку на сооружение;
• размер диаметра металлических прутьев;
• класс и вид бетонного состава ;
• тип и поперечное сечение сооружения;
• условия (повышенная влажность, контакт с почвой, помещение без крыши).

Как восстановить защитный слой

Невзирая на принятые меры защиты, даже максимальный бетонный слой защиты не способен гарантировать его целостность на 100%. Постепенно на монолите развиваются дефекты, спровоцированные негативными атмосферными воздействиями. Из-за них появляются сколы с трещинами, которые неуклонно расширяются, несущая способность бетона уменьшается. Всевозможные разрушения материала происходят из-за следующих факторов:

• неудачное использование при сооружении основания спецтехники;
• избыточные механические нагрузки;
• нарушения технологии, достройка этажей, не предусмотренных проектом;
• повышенная влажность и подвижность почвы;
• некачественная гидроизоляция.

Основная причина возникновения трещин — нарушение технологии. Чтобы гарантированно выполнить восстановление защитного слоя бетона, нарушенного после сооружения конструкции, необходимо выполнить следующее:

• усилить существующую конструкцию;
• закрепить дополнительно на ней поперечные стойки;
• заделать все появившиеся трещины;
• восстановить поврежденные поверхности.

Чтобы реставрировать нарушенное покрытие, рекомендовано использовать высококачественный цементный раствор, смонтировав опалубку, выполняют, при необходимости, дополнительное армирование посредством монтажа стальных стержней.

Для восстановления поврежденного защитного слоя применяют такие способы:

1. Нанесение штукатурки на поврежденные места. Сначала поверхность очищают, удаляя отколовшиеся куски и мусор, затем наносят цементный раствор. Чтобы повысить его устойчивость, добавляют в него водоустойчивые, а также морозостойкие присадки. Пластифицированная смесь предотвратит развитие трещин в момент схватывания штукатурки.
2. Бетонирование. Сначала очищают поверхность, удаляют части корродированной арматуры, монтируют новую сетку. Затем все покрываются бетоном той же марки, либо маркой выше. Раствор готовят общестроительный либо полимерный, чтобы улучшить водонепроницаемость. Эта технология подходит для восстановления любых горизонтальных плит.
3. Оклейка. Качественно очищенную поверхность покрывают полимерным материалом, который обладает хорошими теплоизоляционными параметрами. Он защитит стержни от влаги, будет хорошо держаться. Используют технологию для реставрации колонн, иных вертикальных изделий.
4. Торкретирование. На подготовленную поверхность подают раствор из пушки под давлением. Технология позволяет быстро реставрировать значительные поврежденные поверхности, практически идеально происходит заделка любых сколов либо трещин. Несомненный недостаток подобной методики — существенный перерасход раствора, весьма непросто нанести требуемую толщину.

Выполняя любые восстановительные работы, рекомендовано добавить наносимый раствор так, чтобы толщина защиты стала больше хотя бы на 5 мм. Это гарантирует невозможность дальнейшего разрушения металла из-за увеличенных нагрузок. Особо внимательно требуется готовить смесь: использовать качественный цемент, чтобы обеспечить хорошую адгезию раствора с поврежденной поверхностью.

Защитный слой для арматуры – важный технологический параметр, гарантирующий долговечность железобетонной конструкции. Выдерживание рекомендуемой толщины, согласно строительным нормам и правилам, избавит вас от расходов будущем.

Ремонт защитного слоя

Даже если толщина пласта была выбрана верно, со временем он все равно может прийти в негодность. Сохранить всю конструкцию в таком случае поможет восстановление защитного слоя бетона.

Ремонт может быть двух видов:

• Заделка отдельных сколов, раковин и т.д.
• Полная замена поверхности своими руками.

Если в первом случае ремонт не вызывает каких либо сложностей – надо лишь очистить поврежденный участок бетона, прогрунтовать и наложить «латку», то во втором необходимо соблюдать определенную технологию.

Полная замена пласта может понадобиться в следующих случаях:

• Свойства материала снижены;
• Металл поражен коррозией;
• Защитный слой пласт отслаивается.

Прибор для определения толщины бетона до арматуры

В таких ситуациях старый пласт подлежит полному удалению.

Инструкция по выполнению этой работы выглядит следующим образом:

• В первую очередь желательно определить толщину пласта. Для этого можно использовать специальный измеритель защитного слоя бетона.
• Далее аккуратно удаляется старый пласт до арматуры.
• При необходимости выполняется чистка металла от коррозии.
• Затем поверхность очищается от пыли и других загрязнений.
• После этого наносится раствор методом торкретирования. В этом случае он подается под давлением сжатого воздуха. Это позволяет частицам цемента плотно взаимодействовать с поверхностью конструкции и заполнить все имеющиеся впадины, поры, трещины и т.д.

Толщина раствора в этом случае должна быть не менее 30 миллиметров.

На фото — нанесение раствора

Надо сказать, что в некоторых случаях старый пласт не снимают, а наращивают. Эта процедура имеет смысл в тех случаях, когда поверхность сильно повреждена, и ставить латки нецелесообразно.

Если поврежденный участок небольшой, то «нарастить» горизонтальную поверхность можно методом обычной стяжки. Для наращивания незначительных вертикальных участков раствор наносят по принципу оштукатуривания бетонных поверхностей.

Выбор стальной арматуры

Железо и бетон – основные составляющие железобетона. Существуют некоторые правила выбора материалов, которые обязательны к выполнению. Согласно этим правилам, арматура может быть создана из таких стройматериалов, как:

• сталь мягкой прочности;
• высоко- и среднеуглеродистая сталь;
• проволока из стали, созданная в ходе холодной протяжки.

Перед выходом в эксплуатацию стержни проходят процедуры по повышению прочности и холодному свертыванию. Обязательной особенностью металла должно быть наличие поверхности с неровностями и зазубринами. Это служит дополнительным сцеплением металла и бетона.

После соединения стержней под углом 90 градусов, они образуют армирующую сетку. Процесс соединения происходит с применением сварочных агрегатов или вязки. Расположение сетки также имеет особенности, она должна покрывать всю площадь железобетонного объекта.

Выделяют еще один вид арматуры под названием листовая. Этот материал являет собой стальной лист, который превращается в своего рода сетку путем прорезания на нем отверстий. Правила расположения листа идентичны вышеупомянутым правилам расположения сетки. Данная арматура применяется в бетонных плитах перекрытий и стен конструкции.

Технология выполнения армированных работ

При значительных нагрузках, в нижней части конструкции появляется трещина, а затем полное разрушение, это происходит от того, что нижний участок не способен выдерживать растяжение, а верхняя часть отлично переносит сжимание. Поэтому защитный слой для арматуры должен иметь правильную толщину. Чтобы предотвратить разрушение балок, в конструкцию из бетона укладывают арматуру стального вида, при застывании, материалы будут тщательно сцеплены между собой. А арматура будет принимать на себя основную растягивающую нагрузку.

Арматура может быть монтажной, распределительной или рабочей. Изготавливается материал из различного вида стали. При закладывании арматурных элементов в бетонный раствор, необходимо соблюдать толщину слоя заливки, которая оказывает защитное действие. Например, при изготовлении бетонной плиты, толщина бетона должна быть не меньше 15 миллиметров, в балках или колонах 20-30 миллиметров, фундаментах от 70 миллиметров. Для заливки фундамента обычно используют армирующую сетку, для колон – стержень, которые соединяют специальным хомутом. При изготовлении балок используют каркас из арматуры.

Выбор толщины

Толщина защитного слоя бетона по СНиПу №2.03.01-84. регламентируется определенными нормами. С их помощью можно точно определить нужное значение защиты в том или ином случае.

Далее рассмотрим наиболее часто встречающиеся ситуации.

Продольная ненапрягаемая арматура

Если в железобетоне используется продольная ненапрягаемая арматура, то минимальный слой должен составлять не менее диаметра стержня.

Кроме того, существуют следующие правила:

• Если толщина плиты менее 10 см, слой должен быть 1 см.
• В балках высотой от 25 см и больше – 2 см.
• При толщине железобетона более 10 см – 15 мм.
• При возведении фундаментов – 3 см.

Схема напрягаемого и ненапрягаемого продольного армирования балок

Продольная напрягаемая арматура

В железобетонных конструкциях с продольной напрягаемой арматурой в области передачи нагрузки на бетон, толщина пласта должна быть не мене 2d, т.е. не менее двух диаметров стальных стержней или арматурного каната А-IV, Ат-IV. Для стержней Ат-V, А-V, Ат-VI,А-VI это показатель должен составлять не менее 3d.

При натяжении продольной арматуры на бетон и ее расположении в каналах,расстояние от поверхности до канала должно составлять не менее половины от диаметра канала и не менее 2 см.

В промышленных сооружениях

Защитный пласт в промышленных сооружениях должен быть следующей толщины:

• В стенках, плоских и ребристых плитах, стеновых панелях – не менее 2 см;
• В балках, фермах и колоннах – не менее 25 мм;
• Защитный слой бетона в фундаментах и фундаментных балках– не менее 3 см;
• При возведении подземных сооружений – не менее 2 см.

Промышленные железобетонные конструкции

Для защиты торцов арматурных прутьев рекомендуют использовать пласт толщиной не менее:

• 10 мм для конструкций длиной до 9 метров;
• 15 мм для конструкций длиной до 12 метров;
• 20 мм для конструкций свыше 12 метров длиной.

Для хомутов и каркасов с поперечными стержнями необходимо учитывать высоту сечения:

• Если высота составляет менее 25 см –толщина пласта должна быть 1 см,
• Более 25 см –15 мм.

Бетонный фундамент

При негативных условиях окружающей среды

В некоторых особых случаях толщина может отличаться от приведенных выше значений:

• Если имеется бетонная подготовка фундамента – не менее 40 мм;
• Если конструкция постоянно контактирует с землей – 76 мм;
• Если конструкция контактирует с землей в условиях негативных погодных явлений, при использовании арматуры d18-d40 – 52 мм, для арматуры d10-d18 – не менее 25 мм и больше;
• Если конструкция будет располагаться на открытом воздухе – от 30 мм и больше;
• В помещениях с высоким уровнем влажности – от 25 мм и больше.

Ремонт при образовании повреждений

В ходе эксплуатации железобетонных элементов на их поверхности могут появиться трещины, сколы и другие дефекты, нарушающие целостность защитного слоя. Причинами таких образований могут служить:

• нагрузки на конструкции, превышающие расчетную величину;
• непродуманное применение специальной строительной техники;
• возведение дополнительных этажей без изменения конструкции фундамента;
• давление пучинистых и подвижных грунтов.

Нарушение правил и технологий строительства почти всегда приводит к повреждениям. Восстановление целостности защиты возможно, но потребует дополнительных затрат.

Полный комплекс ремонтных работ должен включать:

• усиление бетонной конструкции;
• установку дополнительных поперечных элементов;
• заделку всех имеющихся трещин;
• реставрацию оббитых и раскрошившихся участков.

Работы производятся с использованием бетонных смесей и цементного раствора высоких марок. Для усиления устанавливается опалубка и доливается армируемый бетон С предварительной забивкой стальных анкеров в старую конструкцию.

Восстановление не должно производиться более чем 2-3 раза. В этих случаях требуется не ремонт отдельных элементов, а полная реставрация здания.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

• в сборных фундаментах показатель соответствует тридцати миллиметрам;
• для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
• в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
• в фундаментах без подготовки из бетона – семьдесят миллиметров;
• в балках фундамента – тридцать миллиметров;
• в колоннах – двадцать миллиметров.

Арматура ненапрягаемая

Схема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

• два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
• два сантиметра при строительстве бетонных основ или фундаментных балок;
• двадцать пять миллиметров в фермах, колоннах, балках;
• два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

• в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
• при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
• при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
• если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
• в железобетонных постройках присутствует влажность – 2,5 см.
