Значимость печей и каминов в загородном доме: выбор, установка и обслуживание

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

• дрель, оборудование для резки материала;
• термоустойчивый герметик;
• заклёпочник;
• хомуты, дюбеля, уголки;
• фольгированный строительный скотч;
• отвёртки;
• уровень, отвес;
• нож;
• стремянка;
• при работе с бетонными стенами потребуется перфоратор.

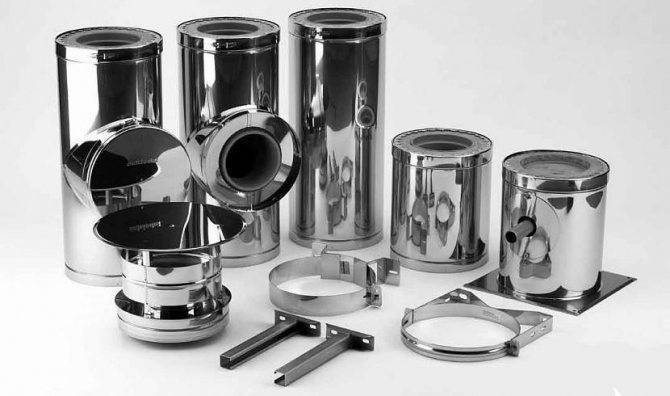

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

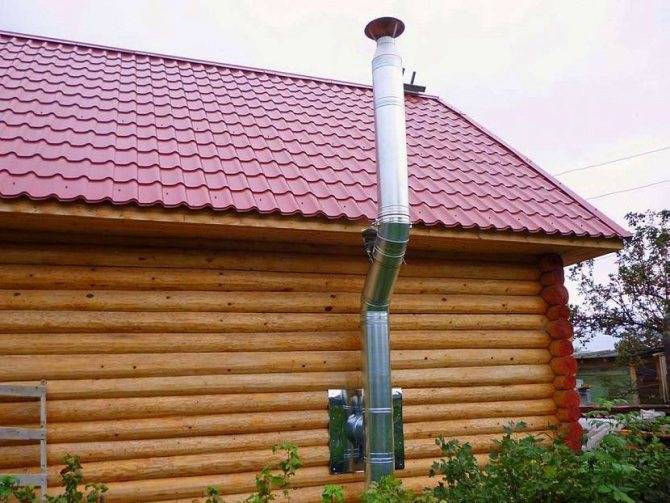

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВт	Внутреннее сечение, см	Минимальный диаметр, см
до 3,5	14×14	15,8
3,5-5,2	14×20	18,9
5,2-7	14×27	21,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Комбинированные печи-камины

Из приведенных выше характеристик печей, различающихся по применяемому металлу, видно, что каждый вариант имеет собственные достоинства и недостатки. Поэтому производители изготавливают приборы, комбинируя в них разные материалы, подчеркивая их «плюсы» и сглаживая «минусы».

Самой распространенной комбинацией является нержавеющая сталь и чугун. Корпус печи изготавливается из стали, а элементы, напрямую контактирующие с огнем — из чугуна. Как правило, в таких моделях чугунными делают топочную камеру и варочную плиту. Внешний стальной корпус надежно защищает хрупкий чугун от резких перепадов температур, а чугунные стенки топки предотвращают перегревание стали.

Комбинированный вариант печей-каминов можно назвать оптимальным, так как материалы проявляют свои лучшие характеристики, находясь в конструкции на «нужных участках». Поэтому такие печи обладают вполне достойной долговечностью, меньшей массивностью, высоким КПД. Да и стоимость у них ниже, чем у приборов, полностью изготовленных из чугуна или нержавеющей стали.

Отдельно несколько слов необходимо сказать о моделях, облицованных керамическим материалом. Такая отделка не просто делает прибор более эстетичным, но и существенно увеличивает его теплоемкость. Кроме того, керамические плиты, закрепленные на поверхностях корпуса печи, не только сохраняют тепло, но и не нагреваются до критически высоких температур, что повышает степень безопасности эксплуатации прибора.

Продолжение работ после морозов

Как только был приобретен тройник с крышкой для ревизии, процесс возобновился. Были начаты работы по сборке и установке ограждения по заранее намеченной схеме. Были намечены и просверлены дыры в потолке, установлены по отвесу-уровню стойки, а дальше уже было легче. нужно было замерять по месту, отрезать, вставлять, откручивать гайки. Две верхние горизонтали с перемычкой стали для поддержания стартового сэндвича, а также всей трубы, остальные для жесткости и как ограждение для страховки. По трудовым затратам получилось три часа.

Вместо тройника было вставлено колено, чтобы правильно поставить перемычку-упор, тройник не будет только влезать. Было выдержано расстояние в сторону от вертикальных стоек от боковой стенки печи примерно 160 мм, до перекладин до плиты печки остается 200 мм. Высоту этих перекладин впоследствии можно будет регулировать, что удобно. Скорее всего, сильно нагреваться не станет, а руками даже автоматически, хвататься все будут выше и по расстоянию это будет дальше.

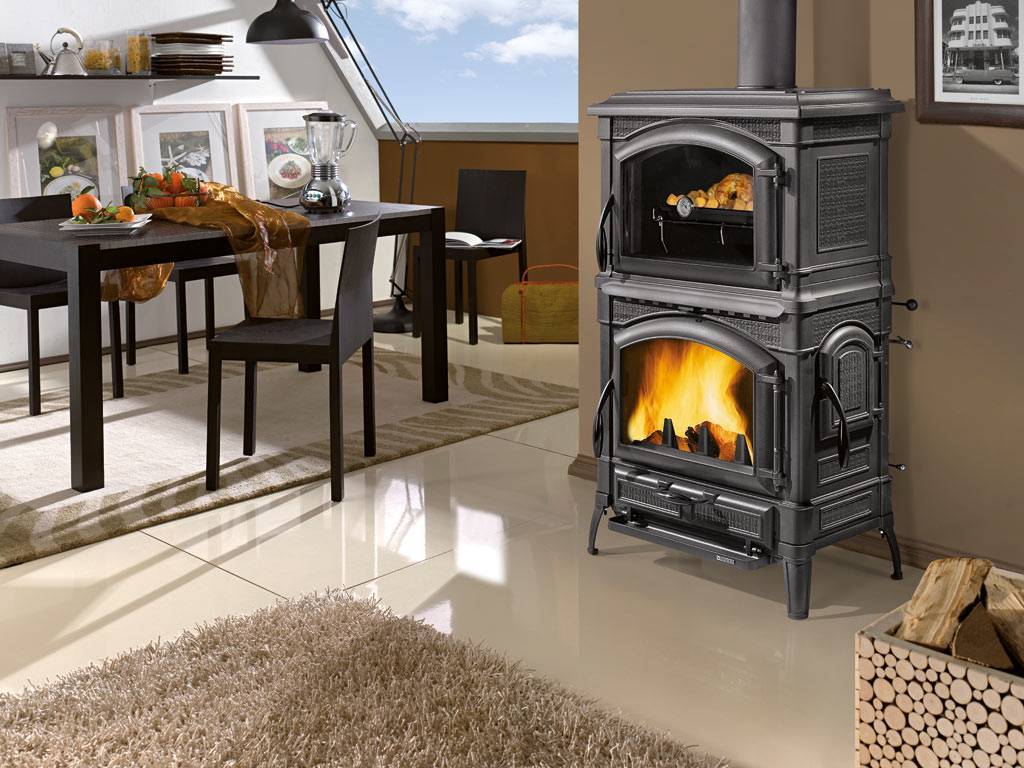

Особенности установки металлической печи

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению.

В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

• Если агрегат оснащен варочной панелью – его место на кухне.
• Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
• Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах.  В этом случае может помочь покупка печи с выносной топкой.  Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
• Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Как правильно установить металлическую печь

Устанавливая металлическую печь в доме необходимо учитывать такие особенности размещения:

• для обеспечения достаточного обогрева помещений большое значение придается техническим характеристикам. Следует помнить, то тепло передается не только благодаря конвекционным воздушным потокам, но и за счет изучения, которое исходит от стенок нагретого устройства;
• в этом плане кирпичная печь безопаснее, поскольку ее стены меньше нагреваются. При обычном нагреве их температура редко превышает 90 градусов, а накопленное тепло медленнее расходуется. По этому причине кирпичная печь дольше держит тепло. Металлические печи в этом плане менее безопасны и эффективны. Они быстро нагреваются до высоких температур и также быстро остывают. Стены их могут нагреваться до температур выше 500 градусов;
• поскольку металлическая печь легче, чем кирпичная и представляет собой единую конструкцию, которую можно передвинуть, то монтировать ее можно как во время строительства, так и после. При определении места для монтажа необходимо ориентировать на расположение дверей и окон. Так можно учесть движение холодных масс воздуха;
• до того, как будет производиться монтаж печи, нужно определить оборудовать место для топлива. Часто в деревенских домах топливо располагают перед дверцей в непосредственной близости, но можно предусмотреть и иной вариант планировки. Главное, чтобы путь подноски топлива и место его хранения были удобными.

Рекомендуем: Печь булерьян своими руками

Учитывая эти рекомендации, выбирайте оптимальную конструкцию печи, материал для возведения и учесть особенности места расположения.

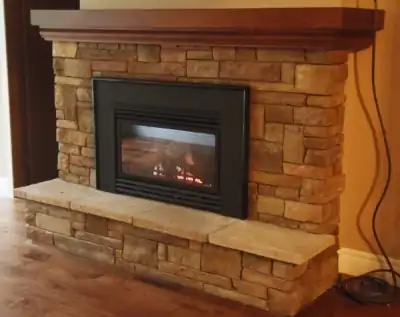

Особенности электрических каминов

Наиболее современные, безопасные и экологически чистые камины – электрические. Их можно устанавливать в любом жилище, где имеется подключение к электросети.

Принцип устройства электрического камина прост: внутри его корпуса располагается нагревательный элемент открытого либо закрытого типа (проволока, имеющая большое омическое сопротивление, намотанная на керамический стержень, или спираль в кварцевой трубке).

Что касается уровня мощности электрических каминов, то в среднем он находится в диапазоне 0.5-2 кВт.

Электрический камин

Их главные плюсы таковы:

• можно размещать где угодно (даже на потолке, или встраивать в мебель);
• дымоход не требуется;
• тепло естественное, как от костра;
• они не сушат воздух, не возникает запах горящей пыли;
• могут работать в декоративном режиме, в режиме обогрева, и в комбинированном;
• им не требуется топливо;
• их можно легко перемещать с одного места на другое;
• высокий уровень безопасности;
• большое разнообразие в дизайне, стильное оформление.

Главные недостатки – в режиме обогрева потребляют много электричества, стоят недешево.

Нужно ли возводить фундамент для металлической печи

Главным преимуществом металлических конструкций перед кирпичными сооружениями является их меньший вес, а также простота установки. Но не стоит думать, что можно расположить печь в доме, вне зависимости от ее модели и технических характеристик, без фундамента. Рассмотрим подробнее, при каких условиях требуется и не требуется возведение дополнительного постамента.

Металлический вариант печи

Итак, внутри дома нет необходимости заливать фундамент, если итоговый вес всей конструкции не превышает 80 кг. Такими параметрами обладают печи из стали, а для их монтажа подходит любое прочное основание, устойчивое к воздействию высоких температур.

В тех ситуациях, когда владельцу дома необходимо разместить печь, изготовленную из чугуна, но при этом не облицованную камнем, соответственно, она будет весить в пределах 400 кг, то такая масса допускает установку конструкции без фундамента. Однако когда планируется последующая облицовка, то масса изделия может достигать 1400 кг, а это уже предполагает обязательное предварительное возведение фундамента.

Стоит отметить еще тот факт, что если самостоятельно не получается определить, где разместить отопительный прибор лучше всего, то рекомендуется пообщаться на эту тему с профессиональным печником.

Различные варианты установки

Какими бывают печи камины

При решении вопроса о том, как построить печь камин, исходят из своих возможностей и предпочтений.

По своей конструкции печи камины можно разделить на два типа:

1. Печь камин с двумя топками. Эту конструкцию выбирают, если позволяет площадь. Многие проблемы, связанные с отоплением, обеспечением загородного дома горячей водой и приготовлением пищи решит мощная многофункциональная кирпичная печь камин. В ней можно предусмотреть не только варочную панель, духовой шкаф и бойлер для воды, а так же возможность подключения к водяному контуру. Камин может стать приложением к отопительно-варочной печи, объединившись с ней общим дымоходом. Таким образом, у сооружения получится две топки, и можно будет топить камин и печь одновременно, либо по отдельности.
2. Печь камин с единственной топкой. Подойдёт для небольшого дачного домика. Это отопительное устройство ещё называют модернизированной «шведкой» или «голландкой». Представляет собой современный вариант компактной отопительной печи с увеличенным по размеру топочным отсеком, с дверкой из жаропрочного стекла.

Большое значение имеет пространственная компоновка конструкции. Схема кладки печи с камином во многом зависит от планировки помещений.

Среди всего конструктивного многообразия можно перечислить несколько разных видов:

• односторонние (каминная и печная топки на одной линии)
• двухсторонние (топки камина и печи с разных сторон);
• угловые;
• Т-образные по форме.

Если речь идёт о небольшом сооружении, можно ограничиться дверкой из огнеупорного стекла в единственной топке.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Выбор оптимального места

В первую очередь определить оптимальное расположение печи в доме поможет принцип работы отопительного прибора. Место может меняться в зависимости от того, имеется ли возможность на конкретном участке возвести дымоход и обустроить правильную эксплуатационную зону.

Если однозначно хочется чтобы печь размещалась именно в этом месте, то до момента ее возведения нужно рассчитать такой показатель как пожарные разрывы: насколько удалены постоянно нагревающиеся поверхности, от стен, покрытых легковоспламеняющимися материалами.

Более точно определить место печи в доме, можно опираясь на рекомендации, приведенные далее:

• Если в распоряжении владельца дома находятся отопительные приборы воздухогрейного типа, например. «Буржуйка» или «Булерьяна», тогда их следует ставить так, чтобы потоки воздуха проникали беспрепятственно. Это позволит создать систему конвекции, благодаря которой можно прогреть две смежные комнаты без дверей.
• Если в отопительном приборе имеется встроенный теплообменник, тогда размещение печи может быть любым, при соответствии правилам пожарной безопасности. Однако следует учитывать, что контур печи должен выступать нижней границей системы отопления.

Чертеж стандартного бревенчатого дома

• Невозможно выполнить установку печи, и при этом избежать возведения дымоходной части и трубы внутри дома. В этом случае расположение напрямую зависит от того, как будет проще соединять сам отопительный прибор с системой выведения дыма.
• Немаловажным моментом выступает учет свободного места при открытии дверцы топочной камеры. Если его недостаток, тогда возникнут трудности с тем, чтобы чистить и растапливать печь в деревянном доме.
• Постройки, которые предполагается отапливать печами, должны иметь достаточную площадь, чтобы можно было соблюдать пожарные разрыва от нагретых поверхностей до легковоспламеняющихся элементов, что соответствует 1.1-1.25 метрам. Также правило гласит, что расстояние к открывающейся дверце камеры сгорания не должно быть менее 1 м 25 см.

Полезно знать: Как высушить печь после кладки и когда можно будет ее топить

Биокамины

Немалым спросом пользуются биокамины – это элегантные обогревательные устройства, не обладающие большой мощностью, и использующие экологически чистое топливо (преимущественно топливом выступает биоэтанол – этиловый спирт, произведенный путем переработки растительного сырья). Преимущества

Биокамин

такого топлива – оно не образует дыма, сажи, копоти, искр, не оставляет золы, имеет высокий тепловой коэффициент (больше, чем у дров).

Биокамин легко монтировать, он может быть пристенным, угловым, настенным, островным, встроенным, он имеет облицовку из современных огнеупорных материалов. Основные недостатки биокаминов таковы:

• высокая стоимость;
• необходимость регулярной дозаправки топливом;
• низкий уровень мощности (биокамин не способен обогреть большую площадь).

Какие можно выделить разновидности печей-каминов

Домашние камины делятся на несколько групп в зависимости от различных критериев — от характеристик до назначения, ознакомление с ними поможет совершить правильный выбор.

По материалам, из которых сделали

• Кирпичные — выкладываются из огнестойкого шамотного кирпича, части не подверженные воздействию высоких температур изготавливают из керамического кирпича.
• Металлические — чаще всего изготавливаются из нержавеющей стали или из чугуна.
• Комбинированные — в кирпичный камин может быть установлена топка из чугуна, или наоборот в металлической модели топочную камеру изнутри облицовывают термостойким кирпичом.
• Специальные — для биокаминов и декоративных моделей иногда используются другие типы материалов — керамика, стекло и т.д. Это обусловлено отсутствием воздействия таких высоких температур, использующихся для отопления.

Типу размещения. Куда установить дымоход?

• встроенный — требуют планировки еще на этапе строительства дома, оборудуется специальная ниша, что позволяет более эффективно вписать камин в интерьер помещения и сэкономить место;
• пристенный — самый распространенный вариант, печь устанавливается у стены, также возможна установка дымохода внутри этой стены;
• островной — отдельно стоящий очаг, выполняющий в основном декоративные функции из-за своей небольшой мощности;
• угловой — позволяет экономить место и лучше всего подходит для небольших помещений.

По виду топлива: пеллетные, газовые, электрические и другие камины

Тип топлива имеет определяющую роль при выборе камина:

дровяной — более традиционный вид, предоставляющий наиболее эстетически приятный вариант, его недостатком является необходимость чистить топку от золы, оборудовать место хранения дров, следить за процессом горения; также возможно использовать для отопления уголь, сухие куски торфа, пеллеты;

Фото 1. Разные виды пеллет, иначе — топливных гранул из торфа и древесных отходов. Они подходят не для каждой печи.

• газовый — имитирует горение настоящих дров, а отопление происходит за счет сжигания природного или сжиженого газа из баллонов, этот вариант удобен возможностью регулировки мощности обогрева, простым уходом;
• электрический — декоративная модель, использующая термореле для обогрева, а имитацию пламени для создания эстетического впечатления;
• экологичное топливо — для отопления используется чаще всего этиловый спирт, который не оставляет продуктов сгорания, поэтому не требует наличия дымохода; является маломощным и выполняет декоративную функцию.

По типу топки бывают открытые камины, позволяющие напрямую любоваться пламенем — они имеют меньшую мощность, чем с закрытой топкой (например, система длительного горения, позволяющая отапливать сразу несколько комнат).

Особенность конструкции

Но не только высокая производительность является преимуществом такой конструкции.

Весь смысл длительного горения заключается в том, что прогорает одновременно не вся закладка дров, как это происходит в классической печи, а только верхний слой.

Принцип работы

Это становится возможным по причине забора воздуха сверху, а не снизу через зольник. Таким образом, прогорание топлива происходит постепенно, в верхнем его слое. Когда этот слой сгорает, через регулятор подается новая порция кислорода, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Главным моментом в печи камине остается поддержание длительного горения, в процессе которого происходит полный распад топливных элементов. В результате этого процесса формируются большие объемы горячих газов и стабильно выделяется большое количество тепла.

Реализация вторичного дожига происходит во второй камере (верхней).

В топливной камере, куда закладываются дрова, происходит первичное сгорание топлива. По патрубку горячий дым поднимается вверх и там уже догорает полностью. Вот для стимуляции вторичного дожига дров и предусмотрено в конструкции наличие патрубков, через которые происходит поступление кислорода.

Сегодня получили большое распространение две системы длительного горения, реализуемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува. При этом система Бурельян пользуется большой популярностью в нашей стране из-за небольших габаритов и невысокой цены. А вот система Стропува менее распространена по причине высокой цены и большого количества технических параметров.

Традиционно система Бурельяна (именно эта технология будет использовать в описываемой нами печи-камине длительного горения) представляет собой небольшую печь, состоящую из двух камер.

В нижней камере происходит основное сгорание дров, в результате чего образуется древесный газ. Нагреваясь, он поднимается вверх и поступает во вторую камеру, которая находит выше первой.

Схема печи с варочной поверхностью длительного горения

Здесь происходит диффузия горячего газа с воздухом и вторичное сгорание.

Еще одним отличием от традиционной печи-камина является место расположения дверцы топки. Если обычно она крепится снизу, то здесь конструкция будет несколько иная.

Само время горения подсказывает, что для процесса понадобится большое количество дров, которое должно где-то находиться.

Именно с этой целью, нижняя камера (или топка) должна быть больших размеров, а дверца, через которую закладываются дрова, находится достаточно высоко.

Особенности печи длительного горения

В печи камине зольник играет роль исключительно техническую и предназначен для очищения печи от остатков золы, которой остается совсем немного после двойного сгорания топлива. Учитывая тот факт, что воздух поступает через специальное отверстие, расположенное в верхней части печи, дверца зольника должна быть абсолютно герметичной.

Иначе ни о каком длительном горении не будет и речи, если кислород будет поступать снизу печи.

Итак, резюмируя особенности конструкции печи камина длительного горения, можно выделить следующие моменты:

• большой объем топочной (загрузочной) камеры;
• разделение основной топки на две части: верхнюю и нижнюю камеры;
• отсутствие поддувала;
• регулируемая подача кислорода сверху.

Чем выше влажность дров, тем меньше будет КПД печи. Поэтому для горения рекомендуется использовать топливо влажностью не более 20%.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

1. Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
2. Фундамент под камин должен быть отделен от основного фундамента дома.
3. Система должна быть закрыта гипсокартонными листами.
4. Воздуховоды должны быть разведены по всему дому.
5. Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

• Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.

• Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.

• Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
• Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.
