Анкерная пластина — использование в монтаже окон ПВХ

Как сделать замеры

Существует два варианта конфигурации окна. Панельные дома чаще имеют рамы с четвертью (двусторонним бортом). В кирпичных зданиях проем формирует пара прямолинейных плоскостей, перпендикулярных стенам. Четверти такая конструкция не предусматривает. Для обоих вариантов существуют схемы и чертежи, демонстрирующие процесс снятия замеров. Проводить их нужно с наружной стороны. Если в помещении имеется балкон, замеры можно делать, выйдя на него.

Если проем имеет четверть, высоту окна определяют, измерив расстояние от нее до нижней точки проема. К результату добавляют 2 см, чтобы изделие немного заходило за борт. Если окна будут иметь подоконник и водоотлив, нужно предусмотреть 3 см на подставочный профиль. Затем от результата отнимают 3-6 см под монтажную пену.

По нормативам окна должны заходить за четверть на 3-6 см. Так что их ширина должна быть меньше полного размера проема, но больше дистанции между бортами. К последнему параметру добавляют 4-6 см. при этом должен оставаться зазор под пену. Утапливать конструкцию в четверть на излишне большую глубину не стоит – это затрудняет монтаж сетки.

Чем крепить пластиковые окна. Виды крепежа

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

  • Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
  • Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.

Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

  1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
  2. Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
  3. Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.

В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в стеклопакет.

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

В бетон

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

В обычных панельных многоэтажках бетон более податлив сверлению, и в большинстве случаев крепление на анкера не вызывает особых затруднений. Что касается технических условий монтажа, о которых было упомянуто выше, существует ряд моментов, требующих особого внимания.

При остеклении балконов или лоджий конструкцию приходится ставить практически заподлицо с наружной частью проема. Крепить анкером в такой ситуации довольно опасно: возможно разрушение края бетонного перекрытия или стены. Крепление на пластины в таких случаях – единственно верный вариант.

К кирпичной стене

Пожалуй, самый простой монтаж, но с некоторыми оговорками. Неприятные моменты возникают, если проем частично разрушен или для кладки использовался кирпич низкого качества. Кроме того, бурение под анкер по месту может осложниться смещением сверла при его попадании в кладочный шов. Поэтому необходимо, отчетливо видеть место сверления, чтобы сделать отверстие посередине кирпича.

Использование пластин несколько упрощает установку, поскольку, если пластина попадает на шов, ее всегда можно слегка провернуть. Анкерные пластины, которые защелкиваются в четверть, просто сдвигаются до удобного положения.

Чаще всего монтажники комбинируют тип крепежа: боковины глухих секций можно смело крепить сквозь профиль на саморезы (дюбель 6мм и пресс-шайба подходящей длины), секции с открывающимися створками – анкер 10 мм. Верх/низ – либо пластины, либо вообще без крепежа, только пена и распорки.

Комбинированое крепеление: сверху и снизу пластинами, сбоку саморезами по бетону

К газобетону

Правильных вариантов крепления к пористым материалам (пенобетон, газобетон и подобные им) всего два:

  • Десятимиллиметровый анкер максимальной длины (202 мм). Способ фиксации традиционный – сквозь профиль.
  • Более предпочтительно крепить анкерными пластинами. К профилю пластина крепиться как обычно: либо прикручивается шурупом, либо защелкивается в паз. Другая сторона фиксируется обычным саморезом, но через специальный дюбель по газобетону. Для успешного монтажа таким способом понадобится шестигранный ключ или бита, чтобы закрутить дюбель в посадочное место.

Кроме этих двух способов, есть еще один, но правильным его назвать трудно. Тем не менее он активно используется определенной категорией монтажников. Дело в том, что пенобетон достаточно рыхлый материал, и саморезы в него закручиваются без сверловки. Это вызывает соблазн крепить блоки шурупами без каких-либо дюбелей. Недостаток: нельзя повторно закрутить саморез в одно и то же место; низкое качество крепления при осевых нагрузках на шуруп.

Видеоинструкция:

К металлоконструкциям

В зависимости от конструкции проема окно крепят либо на саморезы по металлу, либо, что случается значительно реже, на анкерные пластины. Процесс монтажа зависит от толщины металла, к которому необходимо закрепить блок. К распространенной на строительном рынке квадратной трубе, толщина стенки которой составляет 2 мм, крепят пресс-шайбой со сверлом сквозь предварительно засверленный профиль. Если же металл более толстый и сверла самореза не достаточно для успешной сверловки, отверстие в проеме придется сделать перед закручиванием пресс-шайбы.

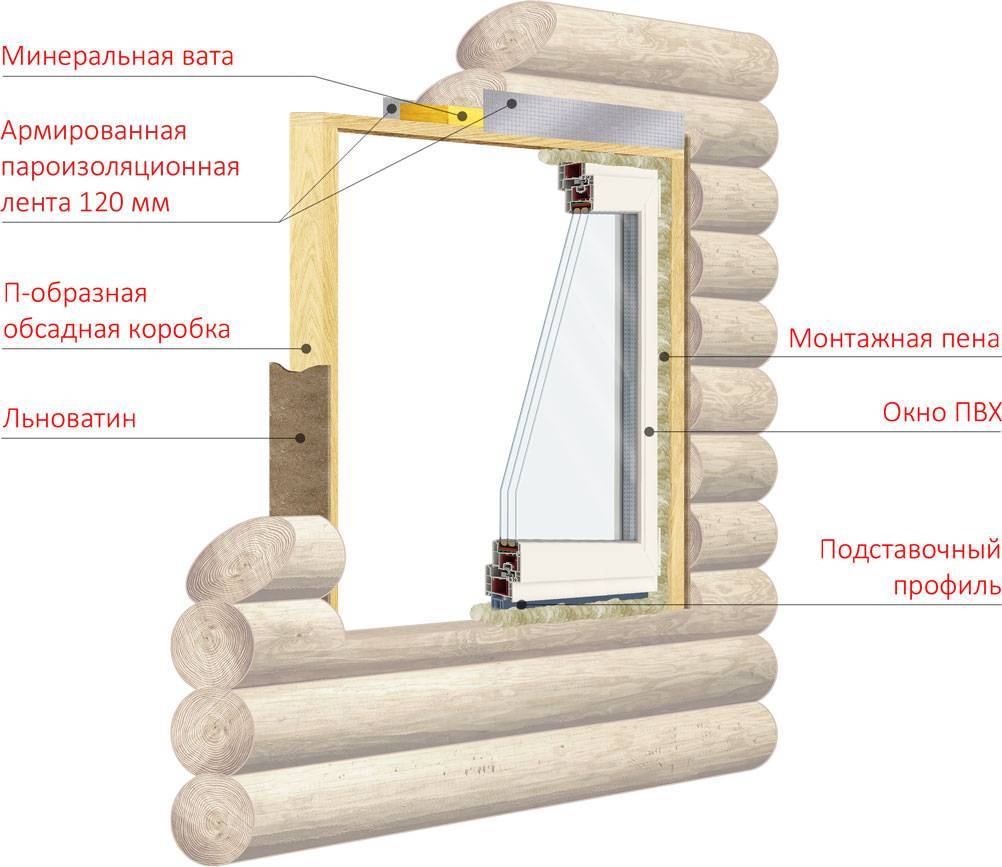

Монтаж на деревянные поверхности

При установке окон в деревянном доме вместо анкеров нужно использовать оцинкованные саморезы так как анкера в дереве могут расшататься и выпасть. Устанавливать окна прямо в деревянные стены нельзя так как дерево имеет свойства деформироваться при различных погодных условиях и в результате может повредиться рама. Сначала делают деревянную коробку которая будет защищать раму при деформации деревянной стены. Затем коробку и проём обрабатывают антисептиком.

При установке короба в проём сверху должен быть зазор в 3 см между коробом и проёмом. Зазор между коробом и стеной заделывается джутовым утеплителем и закрывается наличником с обеих сторон. Отливы в деревянных домах лучше использовать стандартные, а подоконники могут быть деревянными или полимерными. Если будет устанавливаться деревянный подоконник то сначала крепят его, а потом устанавливают раму так чтобы донный профиль опирался всей плоскостью на деревянный подоконник. Зазор между рамой и деревянным коробом запенивают монтажной пеной, которая в результате полимеризации образует изоляционный слой который выполняет также роль дополнительного крепления рамы. Чтобы пена не теряла своих свойств её нужно изолировать например заштукатурить. Запенивать стыки начинают снизу вверх. Рекомендуется запенивать стыки шириной не более 4 см.

Чтобы облегчить монтаж нужно снять створки или стеклопакеты. Если рама с открывающейся створкой то перед монтажом снимаете створку выкрутив штифт из верхней петли и сняв створку с нижней петли. Если рама с глухими окнами то перед установкой вынимаете стеклопакеты. Чтобы снять стеклопакеты нужно взять шпатель вставить в зазор между штапиком и рамой и смещая его потихоньку вытаскивать. Вытаскивают сначала вертикальные штапики, а затем горизонтальные.

Наклонив раму стеклопакет сам выпадет к вам в руки. Стеклопакеты нужно прислонить к стене поставив их на какую-нибудь ровную и не твёрдую поверхность. Чтобы создать пространство для запенивания под раму укладывают небольшие деревянные брусочки.

Установить пластиковое окно самостоятельно не так сложно. В этой статье мы постараемся доступно изложить метод установки окна, чтобы вы не совершили ненужных ошибок. Совершенно необязательно для этого иметь какие-то дорогое профессиональное оборудование, однако вам понадобится следующий инструмент:

  • перфоратор и шуруповерт,
  • уровень,
  • фомка,
  • электролобзик или пилка,
  • резиновый молоток для штапиков (желательно белый),
  • пластины для крепления окна или оконные анкера,
  • шпатель чтобы можно было снять штапик с окна,
  • пена, лучше пистолетная, силикон белый,
  • отвертка, саморезы, пена и прочий расходный инструмент,
  • рулетка, карандаш,
  • шестигранник 4 мм для регулировки окна.

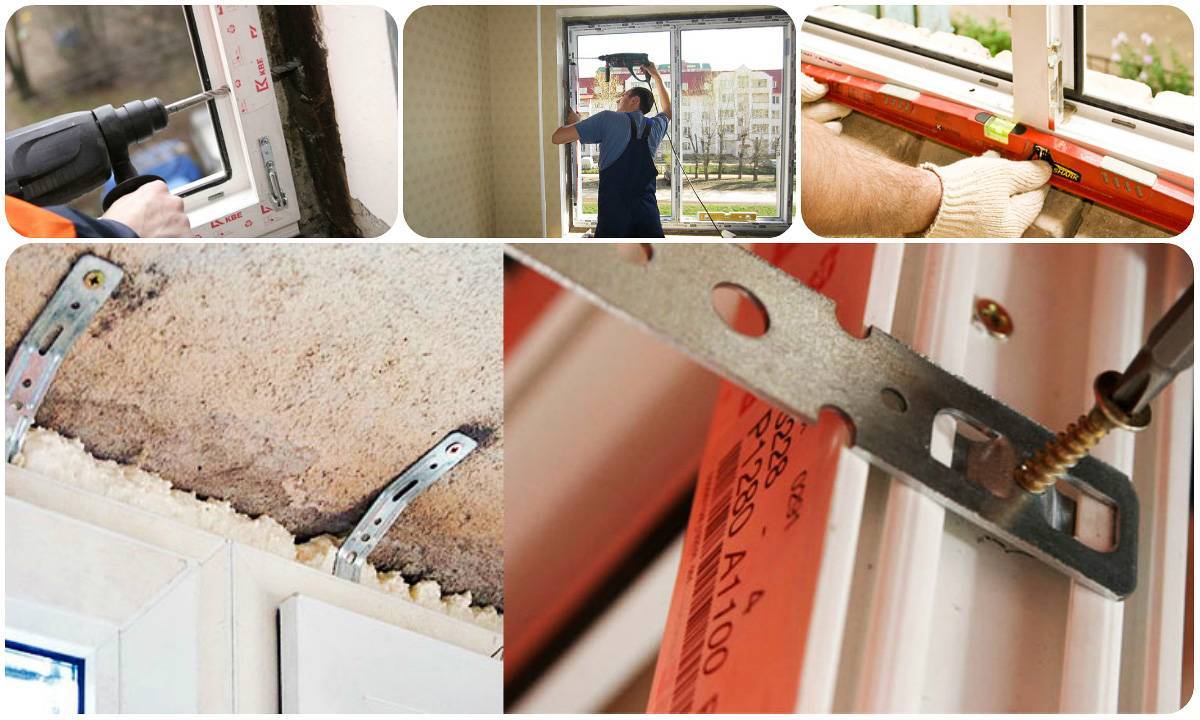

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей

Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

  • простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
  • нет необходимости в просверливании рамы;
  • подходит для крепления пластиковых окон в деревянном доме;
  • закрепление окна проводится без предварительной разборки;
  • отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

  • высокая точность установки;
  • надежность закрепления.

Существенные недостатки:

  1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
  2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

ИллюстрацияЭтап работы
Подготовка конструкции.

Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили.

На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.

Установка пластин.

В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля.

Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.

Фиксация пластин.

Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.

Сверление под крепеж.

Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья.

Корректируем положение монтажных пластин, плотно прижимая их к краям проема.

Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.

Фиксация конструкции.

В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию.

Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Подготовка пластикового окна к установке

Итак, вот собственно говоря и виновник торжества.

Окно какой-то турецкой фирмы, приобретенное в Леруа за 4500 рублей. Габариты — 1200 мм на 800 мм.

Для облегчения монтажа необходимо с окна снять стеклопакет. Обычно, при покупке новых окон производитель намеренно не забивает штапики слишком сильно, чтобы была возможность свободно их удалить, но если вы не видите щелей, то шпатель вам в руки

Действуйте осторожно, чтобы не оставить на самом окне никаких сколов или вмятин. Легкими простукиваниями штапики должны свободно выйти

В связи с тем, что у меня окно только с одной створкой — мной было принято решение не вынимать стеклопакет, а просто снять створку окна с петли. Для этого в верхней петле я аккуратно выбил шток и просто снял створку с нижней петли.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Виды креплений для пластиковых окон

  • анкера или рамные дюбели;
  • нагели или шурупы по бетону;
  • анкерные пластины.

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

  • винта с резьбой;
  • внешней гильзы;
  • внутренней втулки.

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

  • крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
  • соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

  • Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
  • Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
  • В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.
