Армирование фундамента - что это такое, схема каркаса для ленточного, укладка и вязка

Сравнение способов

У каждого из трех используемых на практике способов вязки арматуры для каркаса есть свои достоинства и недостатки. Использование ручного инструмента (пассатижей, крючка) делает процесс очень трудоемким.

Электродная сварка арматурного каркаса выполняется быстро, но не может гарантировать высокой прочности будущему фундаменту. Нагретый материал теряет в эксплуатационных характеристиках. Этот аспект является самым серьезным недостатком способа соединения арматурных фрагментов сваркой.

Проволочные соединения, выполняемые пистолетом или ручным крюком, достаточно прочны и экономичны. Автоматизация операции избавляет мастера от многочисленного обрезания кончиков проволоки и контроля силы натяжения. Ручное соединение прутьев внахлест имеет несколько недостатков:

Различное качество выполнения;
Невысокая производительность труда;
Монотонность операции.

Использование хомутов и скрепок лишает процесс монотонности, позволяет закреплять промежуточный вариант соединений и имеет несколько преимуществ:

Увеличение результативности вязки;
Обеспечение высокой плотности каркаса;
Небольшая зависимость качества вязки и мастерства рабочего.

Какой бы вариант мастер не выбрал для вязки арматурного каркаса под фундамент, всегда стоит исходить из имеющихся данных: объема работ, особенностей конструкции, сложности фундамента, условий труда, квалификации рабочих и бюджета проекта.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

Схема для вязки для ленточного фундамента

Первое, что необходимо сделать – это правильно монтировать каркас

Для того чтоб вязать арматуру для ленточного фундамента вам не понадобиться сидеть часами, изучая видео уроки, достаточно только следовать ниже описанным инструкциям и все у вас получиться.

Первое, что необходимо сделать – это правильно монтировать каркас. Для этого необходимо придерживаться таких правил:

Количество поясов армирования ленточного фундамента определяется его длиной и высотой;
Если вы проектируете простую конструкцию, то она не имеет дополнительных прутьев в одном из рядов. В этом случае, схема напоминает куб, который состоит из восьми креплений.
Вязать арматуру необходимо с расстоянием 10-30 см – величина зависит от уровня нагрузки.
Величина сегмента совпадает с расстоянием;
Ширина должна быть примерно 30 см;
Если есть нужда, то можно вязать дополнительные линии арматуры.

Вязать арматуру необходимо в такой последовательности:

Берем кусок проволоки 25 см;
Складываем пополам;
Подводим под цельное соединение;
Цепляем крючком петлю и огибаем конструкцию ленточного основания;
Берем свободный край и кладем его на крючок;
Теперь начинаем процесс смотки;
Вертеть крючок необходимо по направлению стрелки часов;
По окончании процесса крючок вынимается.

Если же работу выполняете при помощи шуроповерта, то смотка упрощается, а при помощи пистолета – процесс выполняется автоматически.

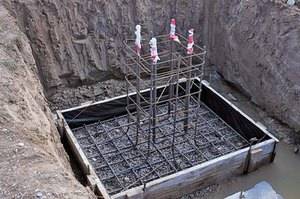

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

из досок толщиной не менее 4 см,
ДСП,
фанеры,
железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту. Армирование углов ленточного фундамента производится аналогично армированию основной конструкции.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

песчано-щебеночной подушки, демпфирующей реакцию грунта;
марочного бетона, изготовленного по стандартной рецептуре;
силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

обеспечивает запас прочности фундамента;
предотвращает разрушение плиты и образование трещин;
воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Защитный слой бетона

Под этой фразой кроется расстояние, на которое не должны доходить пруты до наружной поверхности изделия, то есть бетон укрывает стержни от внешних неблагоприятных воздействий. Согласно документу «Пособие по проектированию бетонных и ж/б конструкций из тяжелого бетона без предварительного напряжения» защитный слой обеспечивает:

условия для совместной работы бетона и арматурного каркаса;
анкеровку и возможность выполнения стыков элементов каркаса;
защиту стали от коррозии и других негативных внешних воздействий;
защиту от высоких температур и прямого воздействия огня.

Пластиковый хомут для создания защитного слоя бетона с боков фундамента.

Согласно вышеуказанному пособию и СП 50-101-2004 минимальные значения толщины защитного слоя можно свести в таблицу.

Расположение стержней	Толщина защитного слоя
Рабочее в фундаментах с бетонной подготовкой	40 мм
То же без бетонной подготовки	70 мм
Хомуты в фундаментах с бетонной подготовкой	35 мм
То же без бетонной подготовки	65 мм

При этом толщина защитного слоя принимается не меньше диаметра прутов.

Пластиковый кубик для создания защитного слоя бетона снизу фундамента.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как правильно армировать ленточный фундамент
