Какие технические помещения нужны на строительном объекте
Набор технических помещений на площадке зависит от масштаба стройки, но логика везде одинаковая: люди должны где-то переодеваться, обедать и греться, материалы — храниться под замком, а оборудование — работать в защищённом месте. Если что-то из этого не предусмотрено, работа не останавливается, но начинает буксовать: инструмент теряется, бетон стынет, рабочие обедают на арматуре.
Тех помещения на стройке условно всё делится на три группы.
Бытовые – гардеробные с сушилкой для спецодежды, комната приёма пищи, душевые и туалеты, помещение для обогрева. Их количество и площадь считают по числу работающих в самую многочисленную смену — методика заложена в СП 44.13330.2011 (актуализированный СНиП 2.09.04-87). На крупных объектах добавляют медпункт и здравпункт.
Административные – ррорабская, кабинет технадзора, помещение для совещаний и хранения исполнительной документации, пост охраны или КПП на въезде.
Производственные и складские – закрытые склады для инструмента, крепежа и отделочных материалов, навесы для того, что боится осадков, открытые площадки под конструкции и сыпучие материалы, отдельный склад для горючих жидкостей и баллонов, мастерская, растворный или бетонный узел, щитовая, насосная, компрессорная, пункт мойки колёс и площадка под контейнеры для отходов.
Состав стройплощадки и ее расположение фиксируют на стройгенплане — это не формальность, а рабочий документ, требования к организации строительства собраны в СП 48.13330.2019 (актуализированный СНиП 12-01-2004). Без утверждённой схемы бытовки и склады будут расползаться по площадке стихийно, и потом их приходится двигать вместе с сетями.
Также важно организовать освещение, в том числе предусмотреть отключение питания на объекте. Щитовая, насосная, склад без окон и проходы между бытовками в темноте становятся опасными – лучше сразу поставить в таких местах светодиодные аварийные светильники со встроенными аккумуляторами, чем искать выход с телефоном в руке.

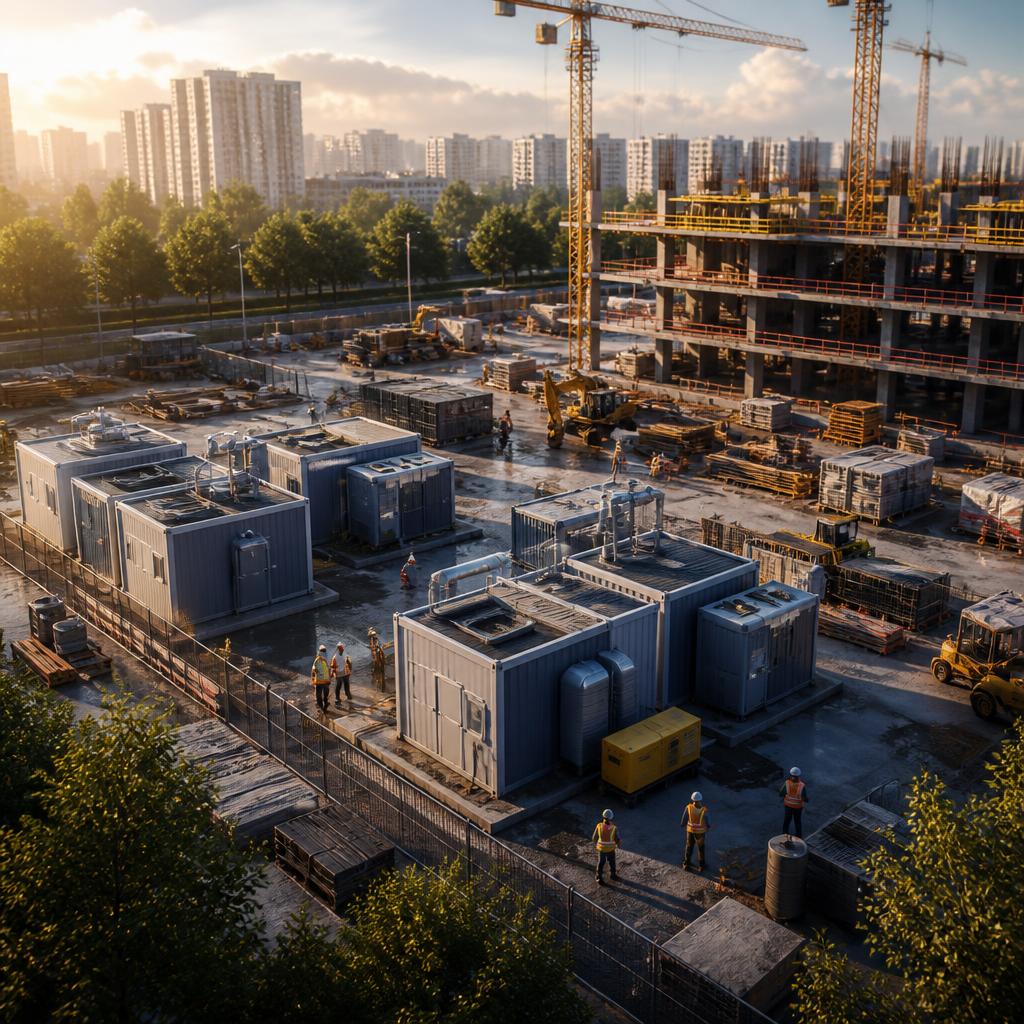

Как выбрать место для бытовок, складов и инженерных зон
Главный принцип размещения простой: чем чаще человек ходит в помещение, тем ближе оно к точке входа на площадку, и при этом ни одно помещение не должно стоять там, где над ним может пройти груз.
Практические ориентиры при расстановке:
- Вне опасной зоны крана – бытовки, стоянка личного транспорта и проходы не размещают под зоной перемещения груза и в зоне возможного падения предметов со здания. Границы этих зон рассчитывают и показывают на стройгенплане.
- Рядом с въездом – бытовой городок и пост охраны логично ставить у ворот: люди не идут через всю площадку, а охрана видит вход.
- Склады в зоне действия крана – материалы, которые подаются наверх, складируют так, чтобы кран доставал до них без перестановки. Иначе появляется лишняя перевалка автопогрузчиком.
- Противопожарные разрывы – между блок-контейнерами и до строящегося здания выдерживают нормативные расстояния, бытовки не ставят вплотную длинными рядами без проездов. Требования задают Правила противопожарного режима и СП по генпланам.
- Ближе к существующим сетям – точка подключения воды, канализации и электричества сильно влияет на выбор места — тянуть временные сети через всю площадку дорого и неудобно.
- На земле, которая не будет разрыта – площадку не организовывают там, где по проекту пройдут траншеи, благоустройство или следующая очередь строительства.
Отдельно продумывают склад горючих жидкостей, баллонов и лакокрасочных материалов: его выносят от бытовок и мест сварки, ограждают и обеспечивают отдельным подъездом. Площадку под отходы тоже стоит определить заранее — иначе мусор копится там, где ближе, а это обычно проезд.

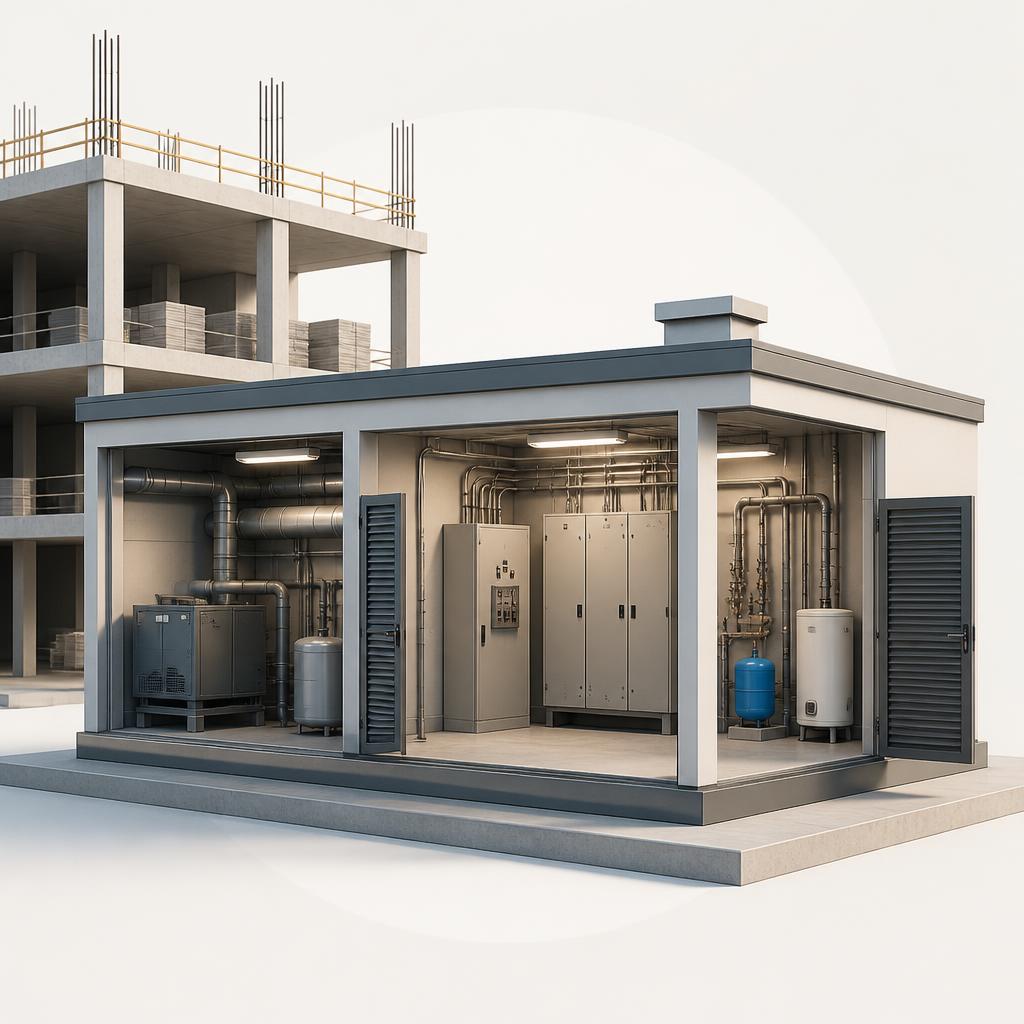

Размещение щитовых, насосных и помещений для оборудования
Инженерные помещения расставляют не по остаточному принципу, а по логике сетей: чем короче трасса от источника до потребителя, тем меньше потерь, кабеля и проблем в эксплуатации.
| Помещение | Где размещать | Что учесть |
|---|---|---|
| Вводное распредустройство, щитовая | Ближе к точке ввода питания и к центру нагрузок | Круглосуточный доступ для электриков, замок, зона обслуживания перед щитом, защита от воды и промерзания |
| Насосная водопонижения | У котлована или зумпфа | Отвод воды за пределы площадки, резервный насос, питание через отдельную линию |
| Компрессорная | В стороне от бытовок и офисных вагончиков | Шум и вибрация, вентиляция, свободный подход к оборудованию |
| Растворный и бетонный узел | В зоне действия крана, рядом с подъездом | Подвоз материалов, вода, площадка под мойку миксера |
| Мастерская, инструменталка | Рядом с бытовками | Верстак, вытяжка при сварке и резке, надёжный запор |
| Помещение для зарядки аккумуляторов | Отдельное, с вентиляцией | При зарядке выделяется водород, открытый огонь и искрение недопустимы |
Несколько общих правил. Перед электрическим щитом оставляют свободный проход — заставлять его коробками и лестницами нельзя ни при каких обстоятельствах. Требования к устройству временных электроустановок берут из ПУЭ, там же нормируются расстояния и условия обслуживания. Каждое помещение с оборудованием обозначают табличкой с указанием ответственного и порядком действий при аварии.
Важна и очерёдность: щитовая и насосная нужны с первого дня земляных работ, поэтому их место определяют раньше, чем расставляют склады. Двигать их потом сложнее всего — за ними тянутся кабели и трубы.
Безопасные проходы, подъезды и зоны разгрузки
Транспортная схема — это то, что отличает работающую площадку от постоянной пробки у ворот. Проектируют её вместе с расстановкой помещений, а не после.
Проезды – ширина полосы движения для одностороннего движения обычно принимается от 3,5 м, для двустороннего — от 6 м. На повороте закладывают радиус под самую длинную машину, которая будет заезжать на объект, чаще всего это миксер или панелевоз. Тупиковый проезд без разворотной площадки почти всегда превращается в проблему: водитель сдаёт назад вслепую через всю стройку.
Пешеходные пути – людские потоки отделяют от транспортных. Дорожка шириной не менее метра, по возможности с покрытием, ограждением и освещением, ведёт от ворот к бытовкам и к входам в здание. Там, где проход идёт вдоль строящегося объекта, ставят защитный козырёк или выносят дорожку за пределы зоны падения предметов.
Зона разгрузки – площадка должна быть ровной, с уплотнённым основанием и небольшим уклоном для стока воды. Рядом — место для строповки и хранения такелажа, свободный обзор для крановщика и стропальщика. Совмещать разгрузку с основным проездом плохо: любая фура блокирует движение по площадке. Правила выполнения погрузочно-разгрузочных работ закреплены в ГОСТ 12.3.009-76, требования безопасности в строительстве — в СНиП 12-03-2001 и СП 49.13330.
Ещё несколько вещей, которые экономят время каждый день:
- отдельный въезд и выезд, если позволяет участок;
- пункт мойки колёс на выезде — иначе претензии от города и грязь на дорогах;
- карманы для стоянки под разгрузкой, чтобы машины не ждали в проезде;
- знаки ограничения скорости, схема движения на въезде, разметка опасных зон;
- освещение проездов и зоны разгрузки по нормам ГОСТ 12.1.046-2014.
Электрика, вентиляция и освещение технических помещений
Бытовка и склад выглядят простыми объектами, но именно в них чаще всего случаются пожары и электротравмы — из-за самодельных обогревателей, скруток и перегруженных удлинителей.
Электроснабжение
Питание стройплощадки ведут отдельной линией от щита с автоматами по количеству потребителей и с УЗО на 30 мА. Кабель прокладывают по воздуху на тросе или в защитной трубе, но не по земле поперёк проездов. Каждый вагончик заземляют, розетки и щиток внутри выбирают в исполнении для влажных помещений. Обогрев организуют штатными приборами с терморегулятором и защитой от перегрева — открытые спирали и «козлы» кустарного изготовления недопустимы.
Вентиляция
Требования зависят от назначения:
- сушилка для спецодежды — приток тёплого воздуха и вытяжка, иначе одежда не высыхает и появляется плесень;
- комната приёма пищи — вытяжка и возможность проветривания;
- помещение для зарядки аккумуляторов — постоянная вытяжка из верхней зоны;
- мастерская со сваркой или покраской — местный отсос над рабочим местом;
- склад ЛКМ и горючих жидкостей — проветривание и запрет на использование приборов с искрением.
Освещение
Уровни освещённости для бытовых и технических помещений берут из СП 52.13330.2016 (актуализированный СНиП 23-05-95), для площадки в целом — из ГОСТ 12.1.046-2014. Для конторки и комнаты приёма пищи нужен спокойный равномерный свет, для инструментальной и мастерской — более яркий с хорошей цветопередачей, для склада достаточно общего освещения с акцентом на проходы между стеллажами.
В щитовой, насосной, коридорах между бытовками и на путях выхода ставят приборы с автономным питанием. Светильники в сырых и пыльных помещениях берут со степенью защиты не ниже IP54, в мастерских — ударопрочные. Переносной свет для осмотра оборудования питают пониженным напряжением.
Ошибки при планировке, которые мешают работе стройплощадки
Большинство проблем закладывается в первые недели, когда площадку организовывают «как получилось». Дальше объект растёт, и переставлять уже поздно.
Бытовки под краном – самая опасная ошибка. Даже если груз никогда не пойдёт над вагончиком, зона возможного падения предметов с этажей всё равно накрывает его. Такое размещение — прямое нарушение требований безопасности.
Единственный въезд без разворота – машины разъезжаются задним ходом, у ворот собирается очередь, доставка срывается. Разворотную площадку проще нарисовать на плане, чем потом отвоёвывать место у складов.
Щитовая и насосная в глубине площадки – к ним нужен доступ ночью и в аварийной ситуации, а не поход через штабеля плит.
Склад далеко от подъезда или вне зоны крана – материал разгружают в одном месте, а поднимают из другого — появляется лишняя перевалка, техника и люди тратят часы каждый день.
Планировка «на сегодня» – площадка ставят, не глядя на график: через три месяца там начинается вторая очередь или прокладка сетей, и всё приходится двигать вместе с кабелями и канализацией.
Общий поток людей и техники – когда пешеходной дорожки нет, рабочие идут по проезду. Это ежедневный риск наезда, особенно в тёмное время.
Кабели и шланги по земле – они рвутся колёсами, создают спотыкания и отключения питания в самый неудачный момент.
Нет места под мусор – отходы копятся у ближайшего свободного угла, обычно в проезде или у выхода из здания, и это уже вопрос пожарной безопасности.
Проверка простая: пройдите по площадке маршрутом обычного рабочего — от ворот к бытовке, оттуда к рабочему месту и обратно к выходу. Все узкие места и лишние петли становятся видны за один обход.
