Особенности армирования фундамента

Разновидности оснований на опорах.

В современном строительстве кроме столбчатых используют и другие типы облегченных фундаментов с отдельно стоящими опорами. Это могут быть:

• свайные:
• забивные;
• свайно-ростверковые;
• буронабивные;
• винтовые;
• комбинированные;
• другие типы фундаментов с аналогичными свойствами.

Ранее мы писали подробный статьи про монолитный и свайный фундамент, пожалуйста ознакомтесь! Для столбчатых фундаментов после ручного отрытия котлованов под вертикальные опоры используют:

Монолит

Обычно так называют монолитный железобетон на портландцементе. Этот материал бывает как товарного (покупного) типа, доставляемый к мечту строительства в самосвалах или в миксерах на автомобильном ходу, так и самостоятельного приготовления в электрических бетономешалках шнекового или роторного типа. Исходя из того, что столбики являются центрально нагруженными они армируются соответствующим пространственным каркасом из арматурных стержней и проволоки с выпуском наружу. При использовании для горизонтальных балок металлопроката, их концы для жесткости можно связать с арматурными выпусками каркасов столбиков при помощи дуговой или газоацетиленовой сварки. Также можно поступить и с железобетонными балками, связав рабочую арматуру со столбиками.

Устройство столбчатого железобетонного столба

Кирпич

Обыкновенный обожженный глиняный красный кирпич в период до 1917 года часто использовался для изготовления столбиков. Кирпич того времени, изготавливаемый путем выдавливания правильно перемешанной и сбалансированной глиняной массе, а также грамотно организованного обжига в кольцевых печах Гофмана, имели высокую плотность, пластичность и прочностные характеристики (после разборки старых построек встречается кирпич с прочностью, превышающей распространенные марки бетона, то есть выше 200 кг/см²), в то время как современный прессованный плохо обожженный кирпич с неоднородной внутренней структурой в своей массе едва дотягивает до прочности в 75 кг/см².

Блоки

До появления железобетона (патент Монье, 1867 год, Франция, регулярное использование в строительстве – начало XX века) столбчатые фундаменты из каменных блоков были самыми распространенными. Сейчас блоки различают на:

• искусственные, изготовленные с использованием того же портландцемента с заполнителями в виде золы, шлаков, других отходов производственных процессов;
• натуральные;
• осадочные (известняк, ракушечник, доломит, туф и другие);
• вулканические (гранит, лабрадорит, габро).

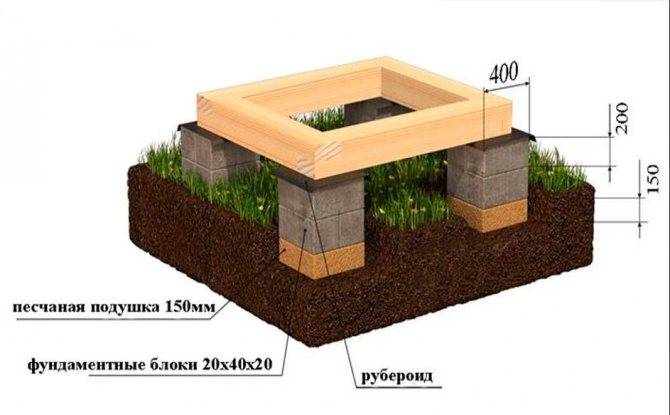

Блоковый столбчатый фундамент

Правильное армирование углов мелкозаглубленного ленточного фундамента

• Каркас располагают на расстоянии в 5 сантиметров от фундамента.
• Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
• Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Чем вязать – материал

Технология усиления фундаментной основы для дома или иного сооружения запрещает применение сварочного агрегата для соединения металлических элементов. Правила армирования созданы в пользу вязки, потому что после применения сварного способа прочность прутов в местах сварных швов снижается в разы. Кроме того, чаще всего коррозия проявляется именно здесь, и через определенное время арматура утратит свои функциональные возможности.

Разрешенный вариант соединения – вязка – считается этапом сложным и требующим соответствующих навыков. Но многое зависит от используемого в работе инструмента.

Выполняется такая работа вязальной проволокой сечением 0.8 – 1.4 мм, нарезанной по сорок – пятьдесят сантиметров и сложенной вдвое. Ее заводят снизу на стержневые пересечения и скручивают, работая плоскогубцами.

Классический вариант – крючок для вязки. Если мастер достаточно опытный, за одну минуту он выполнит до пятнадцати узлов, нарезав и заведя проволоку заблаговременно. Основное достоинство способа – его доступность, потому что крючок стоит недорого, продается в любом магазине, реализующем товары для строительства. Есть один недостаток – скорость выполнения работ находится на низком уровне. Ведь даже для армирования своими руками небольшой конструкции потребуется выполнить не одну сотню узлов.

Второй инструмент – вязальный пистолет. Производительность вязки с его применением возрастает в два раза, но стоит такой инструмент достаточно дорого, и для армирования узкого фундамента приобретать его неразумно. Да и работает он только на специальной проволоке, что повлечет за собой дополнительные затраты.

Практическое армирование ленточного фундамента

Приведу рабочий вариант такого армирования для фундамента 1,3-1,6 м высотой. Учтите, что без расчета это может быть слишком пере армирован бетон и вы потратите лишние деньги!

Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Итак, нижнее сечение ленты будет такое: арматура А500С или по старому A-III толщиной 10-12 мм, ячейка 200х200 мм будет оптимально.

Учтите, что стыки арматуры при вязке сетки делаются либо с нахлестом 10 диаметров арматуры при сварном соединении, либо 30 диаметров при соединении внахлест. Для толщины 10 мм это 10 см м 30 см соответственно. В шахматном порядке провязывается все стыки пересекающихся арматуры если вы вяжете вязальной проволокой или пластиковыми хомутами, либо свариваете. Но сваривать можно только арматуру, которая имеет в своем индексе букву С А500С.

В самой стене фундамента делается продольное армирование из арматура А500С или по старому A-III толщиной 10-12 мм по высоте через 300-350 мм по одному пруту с каждой стороны стены.

В верхнем сечении повторяем нижнее сечение: сетку с ячейкой 200х200 мм из арматуры А500С.

Схема армирования фундамента

Теперь разберемся с вертикальным армированием. Если выпуски арматуры не нужны (а они нужны в гараже или доме обычно только в углах и под столбы, ограждающие ворота), то там применяются стержни из арматуры AI (гладкой) толщиной 6-8 мм, которые гнутся в хомуты – замкнутые прямоугольники, которые соединяются на одном из углов, а хвосты арматуры загибаются внутрь хомута на 5-8 см. В углах устанавливаются выпуски из арматуры А500С 12-16 мм с выпусками под колонны , которые должны торчать на 30 диаметров из бетона фундамента, чтобы к ним можно было привязать в дальнейшем каркасы колонн. Такие каркасы делают с хомутами из арматуры AI (гладкой) толщиной 6-8 мм с шагом 200 мм и устанавливают при вязке каркасов.

Как рассчитать?

Разумеется, во избежание дополнительных затрат на профессиональных специалистов по расчету рекомендуемой глубины для отдельно взятой территории, застройщики ищут информацию для самостоятельного определения данных факторов. И это вполне объяснимо. Данные услуги стоят недешево и требуют значительных увеличений бюджета.

Существуют отдельные документы с картами и фактическими данными по нормативной глубине промерзания грунта: в некоторых районах оно составляет от 50 до 80 см, в других расстояние варьируется от 170 до 260.

Для расчета и уточнения этой величины разработана отдельная техническая формула: dfn=d0*Mt, df=kh*dfn

• dfn в данном случае представляет собой нормативную глубину промерзания грунта, ее расчет необходим для вычисления расчетной глубины.
• df – расчетная глубина промерзания породы.
• Mt представляет собой суммарный коэффициент минимальных температур в зависимости от СНиП 2.01.1-82. Воспользовавшись информацией именно для вашей территории, вы сможете посчитать среднемесячное суммированное значение. Делайте расчет данного параметра без учета минуса в значениях.
• d0 – фактор, вычисляемый исходя из индивидуальных особенностей вашего грунта. Для суглинка он составляет 0,23 м, для супесчаных пород – 0,28 м, для супесчаных пород более крупного типа – 0,30 м, для некоторых пород дисперсного грунта (грунта, получаемого в процессе выветривания скальных грунтов) – 0,34 м.
• kh – тепловой коэффициент, который зависит от температурных характеристик строительства здания. К примеру, если вы не собираетесь отапливать здание, берется значение 1,1, однако при наличии постоянного отопления, стоит выбрать подходящее под вашу территорию значение, исходя из таблиц в СНиП 2.02.01-83

Кроме того, не забывайте, что данные по промерзанию грунта должны присутствовать у геологической службы вашего района, а некоторая информация по среднестатистическим климатическим условиям – у метеослужбы.

Использование всех представленных характеристик полезно, однако, как мы уже выяснили, глубина промерзания – далеко не единственный фактор, влияющий на глубину установки фундамента. Одним из однозначно важных факторов расчета глубины установки фундамента является его вид, который определяется исходя из конструкции и используемых элементов и залегания над уровнем земли.

Фундамент столбчатого типа более всего подвержен негативному влиянию процессам пучинистости почвы. Копать в данном случае стоит на не менее чем 200-300 мм ниже уровня промерзания на грунтах пучинистого типа, породы непучинистого типа менее требовательны, и здесь глубина высчитывается исходя из вида почвы. Ширина и диаметр столбчатых опор вычисляются на основе весовых категорий строения.

Фундаменты плиточного типа редко заглубляются до уровня промерзания, однако часто подлежат гидроизоляции, а незаглубленный тип, как следует из названия, устанавливается не ниже уровня грунта.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

1. Способ обработки: необработанная или отожженная.
2. Точность обработки.
3. Сопротивление нагрузкам.
4. С защитным цинковым покрытием или без такового.

 Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Ее преимущества и недостатки

Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции. При этом место соединение не фиксируется прочно, как это получается со сваркой

Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее проведение.используют

Разновидности ленточного фундамента

Планируя строительство дома, необходимо грамотно выбрать тип фундамента – важнейшего конструктивного элемента постройки.

Сборный ленточный фундамент

По конструктивным характеристикам ленточный фундамент разделяют на:

• фундамент ленточный монолитный армированный,выполняющийся непосредственно на строительной площадке;
• сборный, изготовленный из типовых блоков заводского производства, который укладывают на месте строительства с использованием спецехники, состоит из железобетонных плит, выполняющих роль подушек, и бетонных блоков.

По величине нагрузки различают: заглубленный и мелкозаглубленный ленточный монолитный фундамент.

Оба этих типа фундамента представляют собой армированную бетонную раму повышенной жесткости, расположенную в горизонтальной плоскости. Полоса прокладывается по всему периметру дома, что обеспечивает устойчивость строения на пучинистых грунтах.

Затраты на устройство такого фундамента могут составлять порядка 18% от всех расходов на строительство дома.

Заглубленный ленточный фундамент

Заглубленный фундамент возводят для домов с тяжелыми стенами и перекрытиями, особенно на пучинистых грунтах. Он необходим при наличии в доме подвала или подземного гаража. Глубина заложения этого типа фундамента – на 200-300 мм ниже отметки промерзания грунтов в данной местности. Под внутренние стены допускается изготовление более мелкого фундамента.

Мелкозаглубленный ленточный армированный фундамент устраивают на слабопучинистых грунтах на глубине до 700 мм. Применяется для легких домостроений: каркасных, из пенобетона, деревянных, небольших кирпичных.

Области применения ленточного фундамента

Ленточные фундаменты применяют:

• Для домостроений с бетонными, каменными, кирпичными стенами при условии, что их плотность превышает 1300 кг/м3.
• Для зданий с тяжелыми перекрытиями – монолитными, сборными железобетонными, металлическими.
• При существовании угрозы неравномерной осадки фундамента, вызванной наличием неоднородных грунтов на месте постройки.

Ленточные фундаменты обычно закладывают в теплый период года. Они не требуют применения тяжелой строительной техники – понадобится только бетономешалка и средства малой механизации. На сильно пучинистых и значительно промерзающих грунтах такой тип фундамента, как правило, не применяется.

Для строительства двухэтажных кирпичных зданий может использоваться фундамент буронабивной ленточный армированный. Этот вид фундамента является промежуточным вариантом, сочетающим экономичность свайного фундамента по материалам и прочность ленточного.

Буронабивной ленточный фундамент

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

• Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
• Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
• Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

• Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
• В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
• Использование только одного контура обвязки.
• Использование двух контуров без должного крепления их вместе.
• Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
• В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки

Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

Полезные советы по правильной укладке арматуры

• Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
• Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
• Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
• Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
• Соединять встык нельзя.

Видео описание

Пример изготовления и установки армирующего каркаса показан в видео:

Заливка бетона.

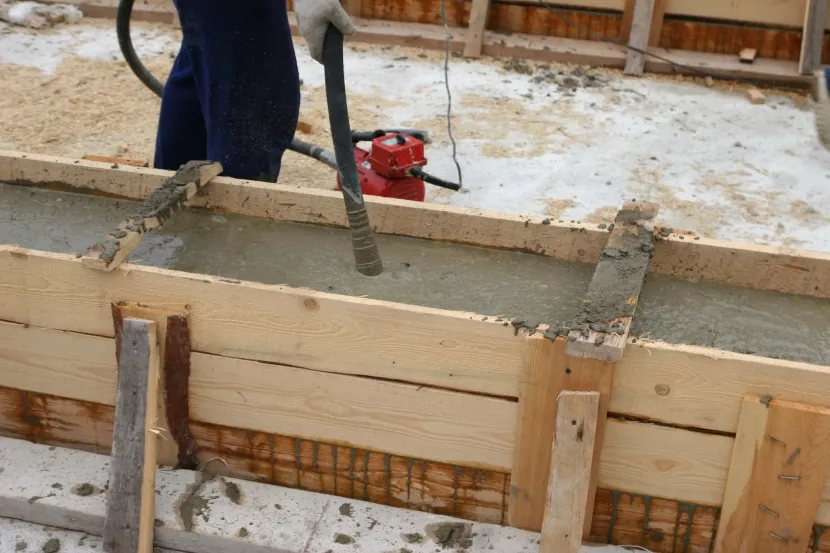

Чтобы ленточный фундамент мелкого заглубления не расслаивался и не имел непрочных «холодных» стыков, заливать его необходимо в один прием, используя качественный бетон марки 200 или 300. Опалубку перед заливкой смачивают водой и заливают в неё раствор слоями по 15-20 см. Слой уплотняют штыкованием, затем заливают следующий.

При наличии глубинного вибратора бетон можно заливать сразу на всю высоту Источник glavstroy365.ru

Закончив работу, обрез фундамента выравнивают по краю опалубки и оставляют бетон сохнуть, периодически обрызгивая поверхность водой и накрывая пленкой. Опалубку снимают через 2-3 недели, строительные работы начинают через месяц после заливки.

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

1. Шаг укладки – 20 см.
2. Ширина плиты – 7 м 20 см.
3. Количество прутов – 720 : 20 = 36 шт.
4. Шаг укладки – 20 см.
5. Длина основания – 9 м 80 см.
6. Количество прутов – 980 : 20 = 49 шт.

Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см. Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
