Особенности армирования монолитного фундамента

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

  • неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);
  • неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
  • применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
  • слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

С какой целью выполняют армирование плиты

Армирующий каркас является необходимым элементом фундаментной плиты. Однако многие строители пренебрегают этим этапом, считая, что бетон самостоятельно способен противостоять нагрузкам. Чтобы разобраться с вопросом, зачем нужно армирование фундамента, нужно знать, какие проблемы решает этот элемент. В частности речь идет о следующем:

  • Армирующий каркас делает основание прочнее, что позволяет противостоять нагрузкам больше, чем плита из обычного цемента.
  • Чистый бетон характеризуется высокой прочностью на сжатие, но плохо выдерживает изгибы. Металлические прутья не позволяют бетонной плите сгибаться от неравномерного давления. В результате снижается риск неравномерной усадки дома.
  • Армирующий каркас не позволяет бетонной плите деформироваться в результате вспучивания и подвижек грунта. Кроме того усиленный фундамент не боится резкой смены температуры и грунтовых вод. Следовательно, можно сделать вывод, армирование увеличивает срок эксплуатации и основания, и всей постройки.

Создание армирующего каркаса регламентируется специальными документами, где указаны рекомендуемые правила и размеры арматуры.

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Расчет ленточного и столбчатого фундамента

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов.Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Пример расчета под монолитную колонну

Вычисляют глубину залегания и сечение основания. В простых случаях параметр определяет максимальная глубина промерзания.

Для более точных вычислений используют формулу: df=kh*dfn, где:

  • kh – коэффициент, принимаемый для фундамента отапливаемого дома;
  • dfn – глубина промерзания.

Размеры основания рассчитывают по формуле: А=N/(R0-ȳd), где:

  • N – вертикальная нагрузка, ее получают при расчетах каркаса здания;
  • R0 – сопротивление грунта — величина представлена в справочнике СНиП 2.02.01-83;
  • ȳ – средний удельный вес фундамента;
  • d – глубина.

Для зданий выше 3 этажей расчет производят более сложные, с учетом краевой нагрузки.

Пример расчета под металлическую колонну


Материал не влияет на методику вычислений. Учитывать нужно глубину заглубления самой колонны. Поэтому используется та же самая методика расчета.

Армирование подколонника: что это за мера и для чего она используется?

Подколонник фундамента – это элемент классического основания столбчатого типа, который также называют «стаканом». Подколонник представляет собой верхнюю часть фундамента, которая крепится к нижней, носящей название «подошва». Визуально он напоминает опирающийся на плиту столб. В целях укрепления вертикального подколонника часто применяется такая процедура, как армирование, которая способна придать ему дополнительную прочность.

Конструктивное армирование подколонника также осуществляется в случае, если необходимо прикрепить на полнотелый «стакан» ростверковые балки или стойки: в этом случае применяются специальные закладные стержни. Арматура заводится в тело фундаментной плиты-подошвы, и надежно фиксирует колонну в «гнезде» — подколоннике.

Армирование подколонника фундамента под стальную колонну позволяет зданию выдерживать даже самую большую нагрузку. Такая мера повышает прочностные характеристики конструкции, и делает ее менее склонной к разрушению и износу, а значит, и более долговечной. С применением армирования возводятся здания различного назначения: промышленные, производственные, коммерческие, хозяйственные, например, бытовки.

Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Фундамент из новых плит с распределенной нагрузкой – прочное основание многоэтажного здания. Технология укладки фундаментной безпустотной плиты остается приемлемой, так как скорость монтажа готового изделия выше, чем проведение заливки основания. Поперечная арматура в плите делает структуру, устойчивой на сжатие, изгиб, растяжение. Со временем бетон становится хрупким, для продления эксплуатационного срока в смесь укладывают прутья для поддержания каркаса.

Выбор арматуры

Расчет и конструирование усиления перекрытий производят по формуле, где учитывают параметры пластических деформаций, условия равновесия, степень сжатия. Для учета интенсивности давления выписывают коэффициенты преднапряжения:

  • распорок усиления сложной конфигурации;
  • горизонтальных затяжек, делающих каркас монолитным;
  • перпендикулярных стержней усиления плит перекрытия на поперечные силы;
  • шпренгельных затяжек прочности.

Поддерживающие каркасы в фундаментной плите выстраивают из прутьев, соответствующих ГОСТу 5781-82. Для укрепления используют три типа профиля класса А400. Принятая маркировка деталей из стали означает:

  • А400 – «елочку» или серповидный рельеф;
  • А240 – гладкую поверхность;
  • А300 – наличие кольцевого узора;

Армирование монолита производят круглыми стержнями либо изделиями с периодическим профилем. Иногда используют прокат из стали ГОСТа 380-71.

Типы бетонной смеси

Укреплению плит фундаментного однослойного перекрытия способствует применение высокотехнологичной быстротвердеющей смеси:

  • полимербетона;
  • полимерцементного бетона;
  • смеси с минеральными цементными вяжущими компонентами.

Схемы армирования и этапы работ

Правильная схема армирования плиты с сеточным каркасом для надежного перекрытия позволяет получить гарантированный срок эксплуатации, несмотря на внешнее воздействие разрушительных факторов. Между ярусами сетки не оставляют больше 40 см. Для элемента толщиной один метр достаточно три армирующих пояса. Перед увязкой каркаса из металлических стержней по опалубочному чертежу делают детальный расчет – подбирают вид профиля, диаметр, расстояние между ячейками.


Схема армирования для монолитной безопалубочного формования плиты стен, опор, фундамента – универсальный план размещения металлических изделий с рельефным профилем. Частоту расположения подбирают по проектной нагрузке во время эксплуатации здания, сооружения, строительного объекта. Каждое изделие имеет собственную длину и ширину ячеек, на плиту рассчитывают плотность ярусов, размер составных частей.

Зачем производят армирование

Укрепление бетонных изделий арматурой необходимо при:

  • сложных условиях эксплуатации – открытой поверхности, которая реагирует на воздействие ультрафиолета, избыточную влажность, перепад температур;
  • обустройстве оконных проемов либо подвальных входов – армирование приямков создает нерушимый монолит;
  • для укрепления структуры балки перекрытия и противодействия разрушению при транспортировке, погрузочно-разгрузочных работах;
  • непредусмотренных проектной документацией динамических нагрузках;
  • арматура в бетонной плите нового перекрытия необходима при надстройке зданий, увеличении нагрузки на монолит;
  • появление новых технологических процессов в производственных зданиях.

Особенности монтажа

Основная часть любого фундамента – это бетонный раствор. Но без дополнительного усиления он не может предотвратить усадку и деформацию сооружения. Чтобы увеличить способность противостоять деформации, нужно сделать армирование. Материалы, используемы при этом, имеют высокую степень пластичности, поэтому способны взять на себя большую часть нагрузки, создаваемой зданием.

Армирование монолитного фундамента и ленточного нужно проводить в любом случае

А особенно это важно делать на тех участках, которые больше других подвержены растяжению. Чтобы металлические элементы не разрушились от влаги, необходимо устанавливать дополнительно гидроизоляцию

В некоторых случаях делается дренаж

Особое внимание нужно уделить армированию углов фундамента и верхних частей опалубки. Располагать прутья арматуры нужно на расстоянии 5 см от грунта и верхней части

Что касается нижних и верхних участков, то их нужно делать только из ребристой арматуры – у нее адгезия с бетоном выше. А горизонтальные и вертикальные участки допускается делать из гладкой арматуры. Если ширина ленточного фундамента более 40 см, то придется укладывать 4 прутка при выполнении армирования. Оптимальное расстояния между горизонтальными прутьями – 300 мм.

Расчет количества комплектующих для опалубки перекрытий

Как посчитать количество листов фанеры для опалубки перекрытия

Чтобы поверхность монолитного перекрытия получилась ровной для опалубки перекрытия лучше всего использовать ламинированную фанеру. Она очень прочная, не трескается и не расслаивается при намокании и отлично пилится.

Чтобы уменьшить отходы при распиловке и подгонке фанеры для начала посчитаем количество целых листов фанеры размером 1200 * 3000 мм (площадь листа 3,6 кв.м.). Учитываем, что у нас в доме два помещения с размерами 6*3 и 6*4

N = Sпом/Sлиста=6*4/3,6 +6*3/3,6=11,7 листов

Таким образом, нам нужно 11 целых листов ламинированной фанеры, размером 1,2*3м

Для зашивки оставшихся незакрытых фанерой мест можно использовать обрезки фанеры, доску или обычную более дешевую фанеру.

Как посчитать количество балок БДК для опалубки перекрытий

Сборная опалубка перекрытий на телескопических стойках включает в свой состав продольные и поперечные балки. Чтобы принять верный шаг балок воспользуйтесь таблицей «Таблица для определения допустимых расстояний между основными и второстепенными стойками, главными балками, второстепенными балками при монтаже опалубки перекрытий с использованием фанеры толщиной 18 мм»

Для того, чтобы определить количество продольных балок БДК нужно ширину помещения разделить на шаг балок. Учитывая размер нашего помещения, принимает шаг продольных балок 1,5 метра, тогда для двух помещений получится:

N1прод = 4 / 1,5 = 3

N2прод= 3 / 1,5 = 2

Итого, в первом помещении четыре линии продольных балок , во втором помещении три линии продольных балок. Итого это 7 линий умножаем на длину помещений 6 получается 42 метра балки БДК. Значит всего нам нужно 14 балок по 3,3 м (0,3 м для нахлеста) .

Чтобы определить количество поперечных балок надо ширину помещения разделить на шаг балок. При толщине нашего монолитного перекрытия шаг балок должен быть 500 мм. Делим длину помещения (6м) на шаг балок (0,5м) получается, что нам нужно 13 линий балок. Для помещения шириной 3 метра нам нужно 26 балок БДК длиной 1,8 м. Для помещения шириной 4 метра будем использовать 26 балок по 2,4 метра.

Как посчитать количество телескопических стоек

Телескопические стойки устанавливаются под продольные балки, еще их называют главными балками. Шаг мы определим из таблицы и примем его 1500 мм. Мы уже знаем, что для наших помещений надо 7 линий продольных балок БДК, умножаем на длину помещения (6 метров) и делим это количество на шаг между стойками. Получаем:

Nстоек =7*6/1,5=28 шт. телескопических стоек.

Для каждой телескопической стойки нужна одна унивилка, ещё её называют короной, на 28 стоек надо 28 унивилок.

Тренога ставится под стойки, расположенные по углам и через одну стойку, то есть на 28 стоек нам понадобиться 14 треног.

Как выполнить армирование своими руками

Для этого, за основу следует взять квадрат или прямоугольник.

До установки каркаса на дно траншеи надо выложить песчаную подушку глубиной 1 м.

Каркас устанавливается таким образом:

  • на дно траншеи укладывают кирпичи, высота которых составляет 5 см (для того, чтобы создать зазор между нижней частью основания и каркасом);
  • для установки стоечных стержней заранее необходимо сделать образец, в соответствии с которым будут нарезаться стержни;
  • на кирпичи укладывают пруты продольной формы;
  • к продольным прутам с шагом 50 см при помощи вязальной проволоки привязывают горизонтальные перемычки длиной чуть меньше толщины основания (приблизительно, по 5 см с каждой стороны);
  • к углам образовавшихся ячеек крепят пруты вертикально длиной на 10 см меньше высоты основания;
  • к вертикальной арматуре монтируют верхние продольные прутья;
  • к полученным углам привязывают верхние поперечные стержни.

При армировании ленточного фундамента необходимо придерживаться требований СНиП 52- 01- 2003

Последовательность установки монолитной плиты

Для обеспечения сохранности железобетонной плиты в течение длительного срока, она должна располагаться на подушке из песчано-щебенчатой смеси, и защищена утеплителем и гидроизолирующим слоем. Общий ход работ можно разделить на следующие этапы:

  1. предварительная очистка строительного участка от растительности и посторонних предметов;
  2. выкапывание котлована, параметры которого рассчитываются согласно СНиП, с учетом массы здания и особенностей грунта;
  3. дно котлована оснащается канавами для дренажа, поверхность канав покрывается геотекстильным материалом;
  4. по всей площади котлована засыпается песчаный слой толщиной 30 см, поверх него размещается 20-сантиментровый слой щебня;
  5. поверх образовавшейся подушки укладывается дополнительная прокладка из рубероида;
  6. монтаж опалубки, состоящей из досок толщиной 2 см, скрепленных вместе гвоздями за зафиксированными наружными подпорками;
  7. возведение армирующего каркаса, расстояние между металлическими прутками и деревянной опалубкой не должно быть меньше 5 см;
  8. после заливания бетона, его обработки и застывания проводится демонтаж опалубки и начинаются основные строительные работы.

Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сетками Источник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;
если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;
особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;
установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

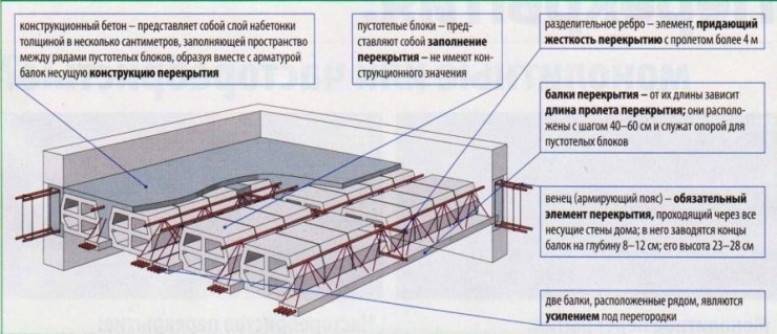

Последовательность действий

При реализации работ соблюдается общая последовательность, характерная для монолитного строительства.

Обустройство опалубки

Для ведения строительства целесообразно приобрести специальный комплект опалубки. Это дешевле чем аренда и надежнее, чем самостоятельное изготовление. Впоследствии комплект можно будет продать практически за ту же стоимость.

Последовательность установки:

  • по всей пощади помещения монтируются телескопические стойки с шагом 50-60 см. Расстояние от крайней стойки до стены должно составлять 20.0 см;
  • стойки устанавливаются на треноги, что обеспечивает безопасность. В верхней части фиксируется «вилка» — на которую будут укладываться ригеля. В зависимости от поворота вилки на ней может быть размещен 1 или 2 ригеля;
  • на стойки выкладываются основные направляющие ригеля;
  • на них укладываются подпорные ригеля, на которых будет размещаться фанера (щиты), то есть реализуется обшивка горизонтальной опалубкой;
  • для щитов целесообразно использовать фанеру мм;
  • затем проводится монтаж дощатых вертикальных ограждений;
  • система не должна содержать щелей и зазоров. Расположение конструкции проверяется уровнем. Если между перемычками и горизонтальной опалубкой есть зазоры, их можно закрыть монтажной пеной. Мелкие щели при заливке забьются щебнем, так что их можно оставить без внимания.

Уменьшение размера ячеек хоть и увеличит прочностные характеристики, но приведет к нежелательному увеличению массы конструкции

Закладка арматуры:

  • используется арматура класса А3;
  • в зависимости от толщины плиты, закладывается один или два пояса арматуры;
  • расположение сетки регулируется при помощи пластмассовых фиксаторов, то есть именно на них укладывается нижний горизонтальный слой. Сами стульчики помещаются прямо на опалубку, с шагом 50 см;
  • расстояние от горизонтальной опалубки и верхнего слоя бетона должно соответствовать толщине плиты, обычно это 20-25 мм;
  • вязка — нижнюю сетку целесообразно укладывать с размером ячеек 15х15 см, с сечением прутка 12 мм. Верхний пояс можно связать с ячейкой 30х30 см, с сечением 8 мм;
  • продольные и поперечные стержни связываются проволокой диаметром мм в шахматном порядке;
  • концы арматурного каркаса должны заступать на несущие стены на 15 см (венцы). Если стены выполнены из газобетона напуск должен быть увеличен до 25.0 см. Также можно предусмотреть выпуск для балконов соответствующей длины.

Заливка бетона:

  • рекомендовано использовать бетон не ниже М200. Материал опять же выгоднее заказать на заводе, чтобы соблюсти исходную прочность;
  • заливка производится в один прием, для чего раствор равномерно распределяется по всей площади будущей плиты при помощи бетононасоса;
  • при работе раствор должен подаваться без всплесков, иначе, в толще заливки образуются воздушные пузыри;
  • раствор уплотняется – оборудование для трамбовки можно взять в аренду;
  • площадь заливки покрывается п/э пленкой, материал не должен образовывать складок, так как это негативно скажется на геометрии поверхности;
  • в первые 24-48 часов поверхность увлажняется, что благотворно влияет на прочность конструкции и блокирует образование трещин;
  • при заливке можно оставить отверстия для вытяжек, коммуникаций, канализационных, дымоходных труб каминов и прочих технологических отверстий, которые усиливаются кирпичами или металлическими коробами.

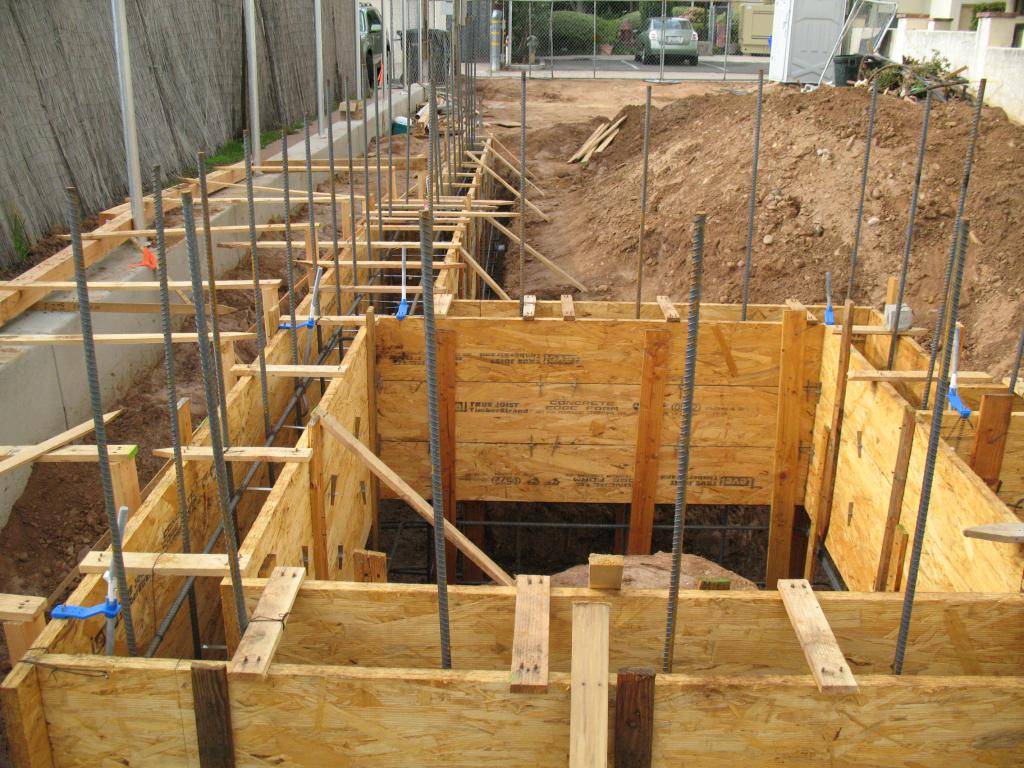

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
