Как провести армирование столбчатого фундамента: способы, схемы и технология

Как правильно армировать ленточный фундамент

Для совместной работы бетона и арматуры необходимо четко следовать правилам и схеме армирования ленточного фундамента, изображенной на рисунке ниже:

• размеры фундамента должны позволять свободно и правильно разместить арматурные каркасы;
• в арматурном каркасе должно быть не менее четырех продольных прутьев;
• рабочие стержни необходимо располагать с таким расчетом, чтобы обеспечить совместную работу арматуры и бетона, правильную стыковку арматуры и заливку фундамента;
• необходимо обеспечить требуемый защитный слой бетона, чтобы обеспечить сохранность арматуры от воздействий окружающей среды, для фундаментов он должен быть не менее 5 см;
• продольную стыковку арматуры нужно проводить внахлест, длина его должна составлять не менее 60 диаметров арматуры и не менее 25 см;
• расстояние между продольными хомутами должно быть в пределах 30-80 см;
• при плотном расположении арматуры нужно использовать бетон с мелкими заполнителями.

Способы армирования столбчатого фундамента

Сегодня в строительном мире существуют следующие виды армирования столбчатого фундамента:

• вертикальное – оно же и основное. Выполняется из ребристой арматуры, класса не ниже А-III. Толщина материала может лежать в пределах 10-15 мм. Данный показатель зависит от предполагаемых нагрузок на фундамент и вычисляется, исходя из табличных данных нормативной документации и полевых исследований. Фактурная поверхность арматуры обеспечивает улучшение ее степени сцепления с бетоном, что только усилит конструкцию. Вертикальная арматура проходит вдоль всего столба фундамента. В зависимости от площади сечения последнего вертикальных армирующих прутов может быть от 2 штук до 6 штук. Чем больше количество армирующих прутков содержит столб, тем равномернее распределится нагрузка на изгиб и растяжение, а следовательно долговечнее будет фундамент. Однако здесь нужно выполнять определенные требования к армированию столбчатого фундамента: армирующий каркас не должен проходить ближе, чем на 5 см к краю бетонного столба;
• горизонтальное – считается вспомогательным. Выполняется из гладкой арматуры, диаметром не более 6 мм. Она необходимо лишь для обвязки каркаса. В таком случае последний не потеряет свой первоначальной формы.

Чаще всего столбчатый фундамент заканчивается горизонтальным ростверком. Данная конструкция также подлежит армированию, так как на нее действуют переменные нагрузки. С одной стороны от тяжелых несущих и ограждающий конструкций здания, а с другой – от вспучивания грунта. Последние передаются от столбов основания строения. Армирование ростверка проходит по принципу усиления армирующим каркасом ленточного конструкции.

Нормативная документация по армированию столбчатого фундамента

Армирование столбового фундамента проходит согласно следующего ряда нормативных документов:

• СНиП 52-01-2003 о бетонных и железобетонных конструкциях;
• СНиП 2.01.07-85 о нагрузках и воздействии;
• СП 50-101-2004 проектирование и устройство различных оснований здания;
• СНиП 3.02.01-87 основания и фундаменты, другие земляные сооружения.

Способы армирования столбчатого фундамента

Сегодня в строительном мире существуют следующие виды армирования столбчатого фундамента:

• вертикальное – оно же и основное. Выполняется из ребристой арматуры, класса не ниже А-III. Толщина материала может лежать в пределах 10-15 мм. Данный показатель зависит от предполагаемых нагрузок на фундамент и вычисляется, исходя из табличных данных нормативной документации и полевых исследований. Фактурная поверхность арматуры обеспечивает улучшение ее степени сцепления с бетоном, что только усилит конструкцию. Вертикальная арматура проходит вдоль всего столба фундамента. В зависимости от площади сечения последнего вертикальных армирующих прутов может быть от 2 штук до 6 штук. Чем больше количество армирующих прутков содержит столб, тем равномернее распределится нагрузка на изгиб и растяжение, а следовательно долговечнее будет фундамент. Однако здесь нужно выполнять определенные требования к армированию столбчатого фундамента: армирующий каркас не должен проходить ближе, чем на 5 см к краю бетонного столба;

• горизонтальное – считается вспомогательным. Выполняется из гладкой арматуры, диаметром не более 6 мм. Она необходимо лишь для обвязки каркаса. В таком случае последний не потеряет свой первоначальной формы.

Чаще всего столбчатый фундамент заканчивается горизонтальным ростверком. Данная конструкция также подлежит армированию, так как на нее действуют переменные нагрузки. С одной стороны от тяжелых несущих и ограждающий конструкций здания, а с другой – от вспучивания грунта. Последние передаются от столбов основания строения. Армирование ростверка проходит по принципу усиления армирующим каркасом ленточного конструкции.

Нормативная документация по армированию столбчатого фундамента

Армирование столбового фундамента проходит согласно следующего ряда нормативных документов:

• СНиП 52-01-2003 о бетонных и железобетонных конструкциях;
• СНиП 2.01.07-85 о нагрузках и воздействии;
• СП 50-101-2004 проектирование и устройство различных оснований здания;
• СНиП 3.02.01-87 основания и фундаменты, другие земляные сооружения.

Схема монтажа

Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.

Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.

Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время заливки и затвердения бетона.

Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

Фото чертежа:

Достоинства

Главным образом, этот фундамент является наиболее практичным, т. к. его можно использовать на грунте любого типа. Если на песчаной почве не рекомендуется строить дом на монолитном основании или ленточном, то столбовые опорные системы можно обустраивать даже на таких «зыбучих» поверхностях. Рассмотрим основные преимущества такой конструкции:

Можно устанавливать без дополнительной системы гидроизоляции. В отличие от монолитного, который нужно при помощи дренажных систем дополнительно защищать от подтопления, опорные столбы в этом не нуждаются; Ленточно-столбчатый фундамент легко ремонтировать своими руками. По нормам, косметический ремонт можно проводить каждый год, а капитальный раз в пять лет

Обращаем внимание, что для лент и монолита требуется использовать специальную технику подкопа, в это же время для опор нужно просто установить дополнительный армирующий пояс; Низкая стоимость. Устройство такой несущей системы можно осуществить из кирпича, пеноблоков, раствора, асбестоцементных плит и даже строительного мусора, залитого цементом. Купить материалы можно в любом строительном магазине или на рынке; Скорость возведения

Даже простой незаглубленный ленточный фундамент должен сохнуть по меньшей мере неделю, не говоря уже про более тяжелый – монолитный. Свайный винтовой и столбчатый требует только нескольких дней для застывания раствора между проветриваемыми швами строительного материала (если не используется заливной вариант)

Купить материалы можно в любом строительном магазине или на рынке; Скорость возведения. Даже простой незаглубленный ленточный фундамент должен сохнуть по меньшей мере неделю, не говоря уже про более тяжелый – монолитный. Свайный винтовой и столбчатый требует только нескольких дней для застывания раствора между проветриваемыми швами строительного материала (если не используется заливной вариант).

Фото — особенности

Но у такого каркаса есть и некоторые недостатки. Во-первых, эта конструкция считается не ГОСТированной, т. е. могут возникнуть проблемы с оформлением документов на строительство такого домика. Во-вторых, его можно использовать только для легких построек. К примеру, для дачи, гаража, забора, под сарай или деревянный дом из бруса или бревен. В-третьих, в такой системе нельзя оборудовать подвал. Народные умельцы всячески пытаются устранить этот минус конструкции, но при этом они уменьшают несущую способность и без того «легкой» опорной системы.

Фото — конструктивные особенности

Нужно отметить, что в холодных регионах нужно дополнительно закрыть цоколь, иначе здание будет продуваться снизу, теряя большое количество тепла. Утепление может производиться различными материалами, начиная от пенопласта и заканчивая фанерными листами с фиброцементными панелями.

Инструменты

1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
   1. Бетономешалка
   2. Мастерок
   3. Ведро
   4. Лопата совковая

Заглубленные основания с использованием жесткой гидроизоляции

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

Полезные видео

На видео ниже — армирование плиты перекрытия монолитного коттеджа, шаг вязки, монолитные каркасы и прочее, смотрим:

Посмотрите пример армирования плиты перекрытия:

Плита перекрытия, изготовленная из бетона, испытывает несколько видов механических нагрузок. Нагрузку на сжатие, нагрузку на изгиб, а в ряде случаев еще работает на кручение. При этом железобетонные изделия и конструкции выдерживают значительные нагрузки на сжатие и совсем не «стоят» на изгиб и кручение.

Если не будет выполнено армирование плиты перекрытия, изделие переломится пополам под тяжестью своего веса, не говоря о приложении нагрузки от кровли или высших этажей.

Расчет количества арматуры

Основной принцип армирования — следовать расчету, если хотите получить рациональное решение и не тратить деньги зря. Недостача и переизбыток в равной степени предполагает дополнительные расходы.

На один 2-х метровый столб требуется четыре двухметровых стержня, всего 8 метров. Плюс четыре стержня по 0,4 метра тонкого не рифленого изделия, всего 1,2 метра. Чтобы узнать конечный результат, полученные данные перемножаются на количество столбов по проекту.

Если диаметр сваи меньше 200 мм, берутся три десятимиллиметровых стержня. Количество зависит от размера опалубки. Вертикальные прутки соединяются между собой гладкими стержнями сечением 6 мм.

Чтобы понять, какую заложить арматуру фундамента, необходимо собрать нагрузки и вывести точный показатель.

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

• неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);
• неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
• применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
• слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

Варианты для разных конструкций

Армирование конструкций из бетона нередко бывает дополнительным, хотя чаще это обязательный шаг повышения прочности бетона. Часто как арматура могут использоваться разные решения: проволока из стали, стальные прутки разного диаметра, арматура из пластика, арматура композитно-полимерного типа. Кроме того, существует 2 типа соединения различного рода армирующих частей в одну конструкцию: связывание при помощи мягкой вязальной проволоки и скрепление элементов при помощи сварки электродугового типа. И многих интересует вопрос, как же лучше соединить элементы. Конечно, в промышленных условиях обычно применяют сварку. Из-за того что этот процесс очень ответственный, им обычно занимаются только специалисты, что имеют высокую квалификацию и большой опыт. А дома, конечно, будет лучше применить проволоку 2-3-миллиметрового диаметра. Иногда есть даже смысл вязать ее в 2 слоя. Одновременно сварено либо связано должно быть не менее 50% мест пересечения отдельных конструкционных частей и соединений. Далее более подробно рассмотрим разные варианты для различных конструкций.

Для стяжки пола и потолка

Для проведения армирования стяжки потолочного либо напольного типа обычно используют специальную решетку из металла либо сетку.

Для ленточного фундамента

Если требуется произвести армирование фундамента ленточного типа, то применяют сварной либо вязаный вариант в форме квадрата, что состоит из 4-х прутьев арматуры и более. Такой пояс должен быть сделан по всему фундаментному периметру. Такой вариант армировки считается одним из наиболее надежных. Он замечательно противостоит всем типам нагрузок механического типа.

Для колонн и столбов

При необходимости армирования колонн, столбов и такого типа фундаментов применяется вариация предыдущего метода. Вариацией этот метод назван потому, что в прошлом случае все производится горизонтально, а тут все будет происходить вертикально. Чтобы сэкономить металл, для армирования конструкций вертикального типа можно применить один либо несколько стержней, что будут работать лишь на растягивание.

Для масштабных фундаментных плит

Для осуществления армирования масштабных плит для фундамента либо блоков такого типа обычно применяют так называемое «комбинированное» армирование. Иногда его еще называют двойное. Его суть состоит в том, что поначалу производится укладывание решетки из стали либо сетки, после чего внутрь заливаемой конструкции происходит установка армирующего пояса. Причем это происходит по такому же принципу, как в случаях, описанных выше.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

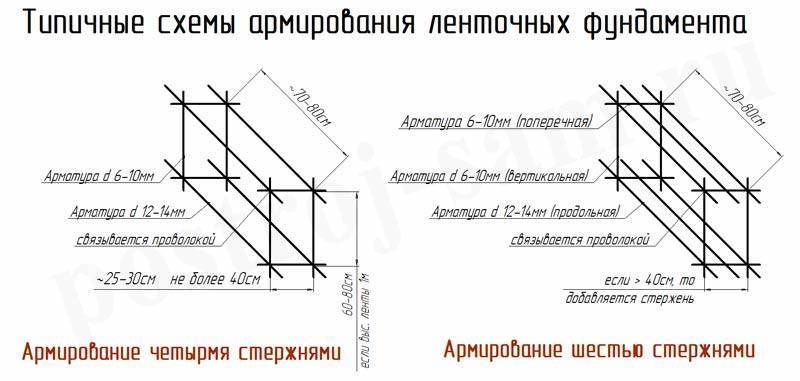

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

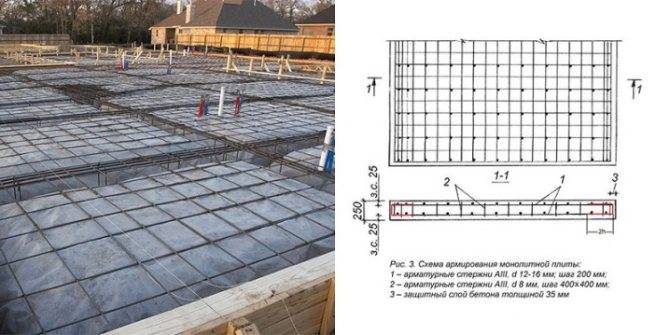

Технология и этапы армирования фундаментной плиты

Наиболее простым и быстрым способом создания укрепляющей конструкции является решетка с ячеей 15-25 см. Однако такой остов не отличается жесткостью и может быть использован только на устойчивом грунте. В таких случаях теряются преимущества плитной технологии. Намного дешевле и практичнее сделать ленточный фундамент и обустроить в нем полноценный подвал.

Для создания прочного и надежного основания принято изготавливать двухслойное сооружение. В нем имеется две решетки, где нижняя устанавливается в 3-5 см от подушки, а верхняя — на том же расстоянии от поверхности залитой плиты. Между собой оба уровня соединены перемычками. Такая схема армирования фундаментной плиты намного эффективнее, так как объемный каркас намного устойчивее к деформации.

При создании каркаса сетка делается с постоянным расстоянием между прутами независимо от места установки. Шаг арматуры в монолитной плите выбирается исходя из расчетной нагрузки, которой будет подвергаться основание. Для здания из кирпича оно берется не более 20 см. При строительстве легких сооружений из щитов, бруса и пеноблоков, допускается интервал между прутьями в 40 см. Оптимальным шагом считается до 1,5 толщины проектной толщины плиты. При этом минимальная толщина основания составляет 10 см.

Способы соединения арматуры

Последовательность укладки арматуры в монолитную плиту:

1. Перенести разметку с чертежа на отсыпку. Установить пластиковые упоры для продольных прутов.
2. Нарезать вязальную проволоку на отрезки длиной 20-25 см или приготовить петли заводского изготовления.
3. Разложить арматуру по всей площади опалубки. Закладывать пруты нужно так, чтобы между их концами и краями формы оставалось не менее 3 см.
4. Установить перемычки. Для этого используются ручные инструменты, стальные или пластиковые стяжки. Проверить правильность сборки.
5. Уложить верхний слой прутов. Там, где их длины не хватает, сделать перекрытие на 30-45 см, которое фиксируется проволокой.
6. Установить верхние перемычки. В местах повышенной нагрузки (внешние стены, колонны) расстояние между фрагментами сокращается в два раза. Такая раскладка придаст основанию дополнительную живучесть.
7. Закрепить боковые ограничители. Эти детали не дадут каркасу сдвинуться с места при воздействии раствора и одновременно укрепят опалубку.

В заключение проверяется правильность выполненной работы, горизонталь ярусов, соответствие размеров и прочность узлов.

Что необходимо для армирования?

Для того чтобы произвести армирование монолитной плиты фундамента подготовьте следующие материалы, инструменты:

• Стальные прутки, количество которых соответствует предварительно выполненным расчётам.
• Болгарку, оснащенную кругом для резки металла.
• Сварочное оборудование или вязальную проволоку для соединения элементов каркаса в единую конструкцию.
• Прочный шнур, деревянные колышки, необходимые для разметки.
• Специальные кусачки для арматуры.
• Рулетку, пассатижи, молоток.
• Устройство для выполнения вязки арматурных стержней.
• Приспособление для сгибания стальных прутков.

Подготовив необходимые материалы, инструменты и выполнив расчёты, можно приступать к выполнению работ.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

• фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
• основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

• шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
• шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
• шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

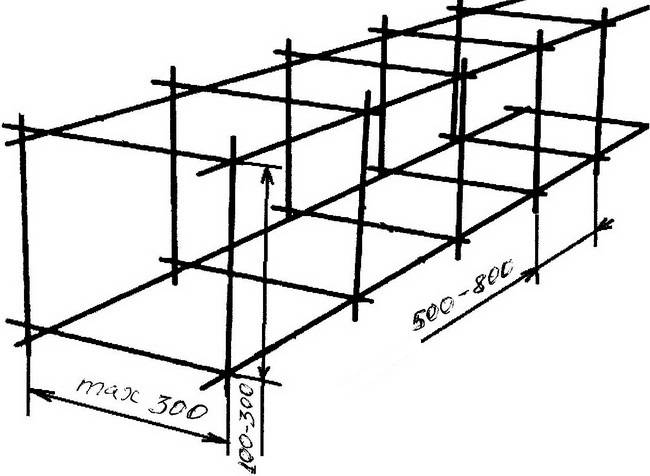

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.
