Инструкция по установке откатных ворот своими руками

Каркас рамы

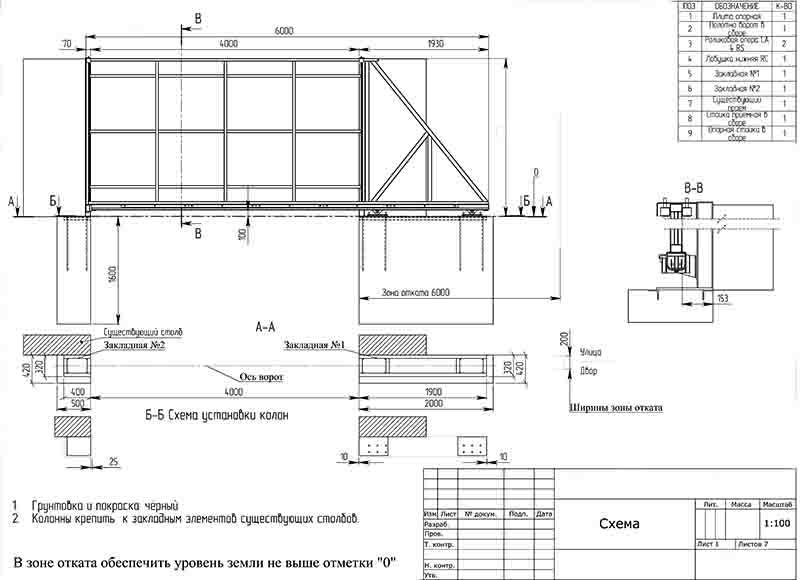

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

  1. Снимаем полотно откатных ворот с роликовых опор.
  2. Снимаем роликовые опоры с регулировочных площадок.
  3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
  4. Крепим роликовые опоры на регулировочные площадки.
  5. Задвигаем полотно откатных ворот на роликовые опоры.
  6. Устанавливаем ворота в закрытом положении.
  7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

  • Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
  • профильная труба 20х30 для стоек и раскосов;
  • труба 60х40 мм для консольной части — хвостовика;
  • набор фурнитуры.

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Виды откатных ворот

Подвесные

В некоторых случаях конструкция гаража будет удовлетворять не всем видам ворот такого типа, или установка совсем будет невозможна. Именно поэтому необходимо подобрать тот вариант, который подойдет лично вам.

Рельсовые

  • Подвесные. Скорее всего, подобный вид не раз встречался вам на въездах на территорию предприятий. Суть их механизма заключается в том, что в верхней части устанавливается профиль, по которому перемещаются ролики. Рельса должна быть достаточно прочной, чтобы выдержать вес всей конструкции.
  • Рельсовые. В этом случае верхняя балка не применяется совсем, поэтому высота не ограничена. Обычно применяется три ролика. Два из них находятся в основании створки ворот, еще один фиксирует верхнюю часть, не давая ей смещаться в другой плоскости.
  • Консольные. Этот вид является достаточно интересным, т.к. практически не ограничивает въезд транспорта. Для него монтируется отдельный фундамент, на который фиксируется вся система роликов и удерживающих механизмов. Створка перемещается практически в воздухе.

Консольные

Рама практически всегда собирается одинаково, а вот сама система роликов потребует особого внимания.

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Замеры и материалы для установки откатных ворот

Изготовить откатные ворота своими руками вполне возможно, и в первую очередь благодаря тому, что стало доступным приобретение комплектующих.

Помимо основного материала, для установки откатных ворот потребуются металлические трубы диаметром 2 см для создания основы конструкции, к которой впоследствии будут крепиться профлисты или другой материал обшивки.

Желательно подбирать цельные листы, чтобы на каждой створке ворот швы были только в местах соединения по краям и на стыках с трубами.

После проведения замеров закупаются все необходимые материалы, после чего можно приступать к работе. В первую очередь следует установить опорные столбы для будущих ворот. Для изготовления опор можно использовать стальные трубы, швеллер или дубовый брус либо их роль могут выполнять кирпичные или бетонные столбы. По обе стороны будущих ворот следует выкопать ямы глубиной 1м, затем в них установить столбы и после этого произвести заливку бетоном. Бетонный раствор окончательно застывает примерно через неделю.

Необходимые материалы для установки откатных ворот своими руками показаны на этих фото:

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Виды откатных ворот

Ворота, откатные по рельсу

Откатные по рельсу

Самый простой вариант, когда створка движется по нижней направляющей, — ворота, откатные по рельсу. На земле поперек проема укладывается рельс; створка ворот имеет в нижней части роликовые каретки, опирающиеся на этот рельс и двигающиеся по нему. Верхняя часть створки удерживается скобой с роликом, укрепленной на воротном столбе. Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru
Конструкция проста, там практически нечему ломаться. Подобные ворота требуют небольшого пространства для отката створки — только на величину самой створки.
Сплошные плюсы! Скоба с роликом, удерживающая створку
Однако существуют некоторые ограничения при использовании:

  • предпочтительнее, если ворота имеют не глухую, а решетчатую конструкцию для снижения ветровой нагрузки;
  • необходимо следить, чтобы в рельс на земле не набивался мусор (например, опавшие листья);
  • если вы живете в регионе со снежными зимами, то эксплуатация такой конструкции зимой значительно осложняется. А если в свой загородный дом зимой вы наведываетесь лишь время от времени, будьте готовы по приезде провести некоторое время перед воротами, откапывая заметенный снегом и обледеневший рельс.

Откатные ворота на рельсе предпочтительнее в южных регионах, где зимы малоснежны или вообще снега не бывает

Подвесные с верхней направляющей

Для движения подвесных ворот над проездом укрепляют рельс, по которому на роликовых тележках, как шторы по карнизу, скользит створка. Чаще всего такие въезды можно встретить в промзонах. Как и ворота с нижним рельсом, такой вариант очень надежен: на многих предприятиях сдвижные конструкции с верхней направляющей исправно служат десятилетиями.
Подвесные откатные ворота
Минусом такого механизма оказывается пресловутый верхний рельс — над проемом проезда будет перемычка. И если для легковой машины это не станет препятствием, то грузовой автотранспорт в ваш двор въехать не сможет. Промышленные ворота имеют значительную высоту — 4-5 м. Владелец загородного участка часто не может себе позволить такие высокие конструкции. Проблему можно решить, установив съемную перемычку, если грузовики к вам приезжают, но не слишком часто. Однако снимающийся рельс усложняет и удорожает ворота.

Подвесные роликовые откатные ворота из профлиста своими руками.

(фотографии, видео мастер-класс)

Эта модель является ещё одним примером роликовых откатных ворот, но, в отличие от предыдущего варианта, эти ворота являются подвесными. То есть, ролики, закреплённые к верхней части каркаса ворот, вставлены в верхнюю горизонтальную направляющую, расположенную между двумя вертикальными столбами. Ещё одной особенностью этого варианта откатных ворот является то, что верхние ролики и направляющая защищены от дождя небольшой покатистой крышей.

В общем, эти откатные ворота имеют следующую конструкцию:

По краям установлены вертикально два столба из профильной трубы, они соединены между собой перемычкой – направляющей. Таким образом, получается рама из профильной трубы, на верхнее ребро (направляющую) которой вешается каркас ворот, покрытый профнастилом, снизу этот каркас упирается на ролики, установленные на боковых границах рамы. На направляющую устанавливаются небольшие вертикальные столбики, на них установлена крыша ворот (сделанная, кстати, тоже из профнастила).

Пошаговой фото-инструкции по созданию этой модели нет, но я просто не мог вам её не показать, так как это интересная идея создания откатных ворот, заслуживающая вашего внимания.

Фото галерея ключевых элементов конструкции ворот:

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=qRKo-3QDoBIСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=stCMwzHF8rYОригинальное название: Откатные ворота своими руками бюджет 4000р Автор видео: Александр Масленников

Как своими руками сделать металлический каркас для подвесных откатных ворот.

(фотографии, инструкция, видео мастер-класс)

Я как-то слишком незаметно перешёл от консольных откатных ворот к колёсным воротам, но не рассказал вам, при этом, о том, как же создать каркас для этих самых колёсных ворот, но сейчас мы это исправим.

Каркас для колёсных ворот, отличается от каркаса для консольных ворот, по сути, только формой (треугольная часть в данном случае не нужна).

Для создания необходимо нарезать профиль нужных размеров, сложить из полученных деталей раму, и прихватить углы сваркой в двух местах. Затем нужно замерить диагонали изделия и по полученным размерам выложить диагональные перемычки и прихватить их. Места соединения затем покрываются цинкосодержащим грунтом, во избежание возникновения коррозии. После этого уже можно обварить всю конструкцию.

Осталось нанести краску и можно приступать к монтажу ворот.

Пошаговые фото по созданию каркаса колёсных ворот всегда к вашим услугам!

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=vEsTDHxbpRAОригинальное название: Откатные ворота. Комплект для самостоятельного изготовления ворот. Откатные ворота своими руками.Автор видео: KAV Kupivorota
