Изготовление ворот из профнастила

Основные этапы

Первый этап строительных работ включает в себя подготовку площади. Всего для установки конструкции потребуется 3 вертикальных столбика. На два из них при этом будут подвешиваться створки, а на третьем будет держаться калитка

Важно отметить, что эти створки должны находиться на одном ряду с опорными столбиками ограждения. Для их установки необходимо сделать яму, диаметр которой должен составлять 20 см, а глубина – 10 см. Лучше всего их делать при помощи садового бура

Если такого инструмента нет, то можно применить простую лопату

Лучше всего их делать при помощи садового бура. Если такого инструмента нет, то можно применить простую лопату.

Установка металлических ворот не занимает много времени

Третий этап строительных работ заключается в подготовке раствора для установки столбиков. Все компоненты для этого перемешиваются, после чего к ним добавляется вода. С помощью бетономешалки можно довольно быстро изготовить раствор, но так как его потребуется совсем немного, то смесь можно замесить и в любой другой емкости.

Четвертый этап представляет собой установку и фиксацию столбиков. Для этого стойки устанавливаются в заранее вырытые лунки строго вертикально, после чего в яму заливается бетон. Для большей фиксация специалисты рекомендуют к низу приварить три горизонтальные планки. Их можно изготовить из металлических уголков, арматурного стержня или других похожих элементов. Ямы заливаются бетоном, после чего необходимо еще раз проверить вертикальность столбиков. Затем дать бетону застыть, на что, как правило, уходит 4 дня.

На пятом этапе необходимо приступать непосредственно к самой сборке ворот. Для этого понадобится сделать кирпичные или деревянные подставки, далее на них установить створки будущих ворот. Чтобы проверить горизонтальность, необходимо воспользоваться уровнем. Вертикальность при этом контролируется с помощью отвеса.

В нижней части стойки необходимо сделать разметку места нахождения петли, которая будет привариваться к опорному столбику. Все створки ворот должны прикрепляться при помощи как минимум двух петелек. Их лучше всего приобрести уже в готовом виде. Петли привариваются, а сверху на них навешиваются все створки. Такие же действия надо проделать и с калиткой. Чтобы придать воротам больше жесткости, два крайних столбика надо приварить к стойкам конструкции.

Металлопрофильные ворота, монтаж своими руками

Ворота из металлопрофиля достаточно распространены, именно о них мы и поговорим, а также приведем подробные инструкции, как правильно установить ворота из металлопрофиля своими руками. Прежде чем приступать к монтажу ворот, необходимо определиться, как они будут выглядеть, и составить примерный чертеж.

Расчеты для монтажа

Он поможет рассчитать объем и вид материалов, которые понадобятся при постановке ворот.

Из материалов необходимо будет приобрести:

  • металлический профиль круглого или квадратного сечения, с диаметром не менее 100мм, он нам понадобится для организации столбов. Совет при расчете длины профиля: к высоте ворот следует прибавить глубину, на которую он будет бетонироваться и высоту зазора между створками ворот и землей;
  • уголок или квадратный профиль, который пойдет на изготовление каркаса и ребер жесткости ворот. Совет: уголок легче и практичнее, чем квадратный профиль;
  • антикоррозионную жидкость, которой будут обрабатываться используемые материалы — грунтовку и краску;
  • петли для ворот, и конечно, замок.

Материалы для монтажа

Для работы будем использовать следующий инструмент:

  • отвес и капроновую нить;
  • сварочный полуавтомат;
  • для установки и фиксации столбов понадобятся бур и кувалда;
  • ножницы по металлу и болгарка.

Инструменты для монтажа

Установка ворот начинается с разметки и установки столбов. При их монтаже следует учитывать размер и вес конструкции, чем она больше и тяжелее, тем крепче должны быть установлены столбы. Для обычных ворот, как правило, используют по две петли на сторону. Чтобы увеличить общую надежность конструкции, можно установить три завеса на одну створку ворот. На их стоимости это не сильно скажется, зато увеличит их надежность и долговечность.

На заранее выбранном месте наносим разметку под столбы, в точках которой вырываем ямы в два раза большего диаметра, чем сама труба и глубина которой должна составлять не менее чем 1 метр. Берем трубу и при непосредственной помощи болгарки отрезаем необходимую длину с учетом глубины закапывания и нужным зазором между воротами и землей. Следующим этапом устанавливаем их в яму и засыпаем щебнем и заливаем бетоном. Совет: столбы следует устанавливать строго перпендикулярно относительно земли, если не соблюсти эту рекомендацию, можно получить кривые ворота, этот дефект не будет возможности исправить в будущем.

Для раствора используем цемент марки 300, который следует разводить в соотношении 1 к 3. Сухую смесь постоянно мешаем до однородности и затем медленно вводим воду, до тех пор, пока раствор не придет к жидкому состоянию, он при заливке должен заполнить все полости и пустоты. Их присутствие серьезно ухудшит прочность конструкции. Бетону для полного высыхания и окончательного схватывания требуется не менее суток.

Многие, вокруг металлических труб устраивают короб из кирпичной кладки, который не только хорошо смотрится, а и способен усилить конструкцию. Для него раствор готовится по тому же принципу, что и для заливки, единственное отличие — он должен быть густым, а не жидким.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

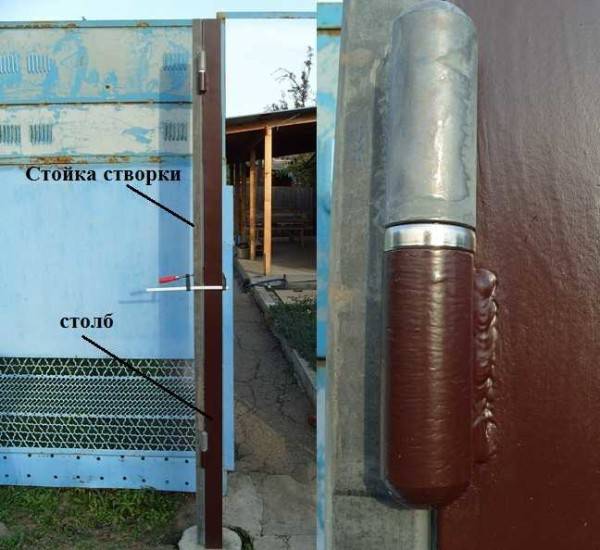

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу

Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

  • Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
  • Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
  • Профнастил размерами 3,4*1,9 м.
  • Профильная труба для опорных столбов сечением 60*60*2 мм
  • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
  • Самроезы, заклёпки.
  • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
  • Гвозди.

Необходимый инструмент

  • Сварочный аппарат.
  • Болгарка с отрезным и шлифовочным кругами.
  • Шуруповёрт или заклёпочник.
  • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
  • Средства защиты глаз и рук.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

  • высота, ширина проема и габариты каждой створки;
  • количество, размеры и глубина закладывания опорных элементов;
  • конфигурация каркаса;
  • размещение и размеры калитки при ее наличии;
  • место крепления навесов;
  • способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Установка опор

Монтаж ворот из профнастила необходимо начинать с опор. Обычно их укапывают, а затем бетонируют.

Инструкция по устаовке опорных труб:

  • с помощью бура подготовьте отверстия необходимой глубины и ширины. Можно работать лопатой, но придется потратить больше цементного раствора. Глубина должна составлять треть длины столба;
  • засыпьте в лунку щебень и песок, предварительно смешав. Сделайте подушку высотой 15-30 см;
  • покройте столб антикоррозионной грунтовкой;
  • выровняйте трубу вертикально в углублении, контролируя уровнем и отвесом;
  • залейте столб бетонным раствором;
  • сверху установите металлический козырек или декоративный элемент, чтобы предотвратить попадание влаги внутрь трубы.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

Схема установки закладных.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм

При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

https://youtube.com/watch?v=kBmCOqxYyNU

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

  • простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
  • каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Фото ворот из профнастила
