Как сделать автоматические распашные ворота?

Необходимые для монтажа инструменты и строительные материалы

Для того чтобы сделать распашные ворота своими руками, понадобятся следующие инструменты:

  • Болгарка. Этот инструмент понадобится для резки металлических деталей и их шлифовки. Кроме этого, необходимо убедиться в укомплектованности болгарки отрезными и шлифовальными дисками;
  • Сварочный аппарат или инвертор с электродами будет необходим при сборке каркаса и обрешетки;
  • Рулетка и строительный уровень будут полезны при конструировании и ориентации в пространстве каркаса;

  • Прочие строительные инструменты, такие как молоток, лопата, мастерок и другие. Кроме этого, при обшивке каркаса понадобится шуруповерт с саморезами по металлу, а если планируется использование заклепок, — клепатель. Также для покраски забора в нужный цвет следует запастись краской, кисточками или краскопультом.
    • Что касается строительных материалов, то нужно купить:
  1. Профилированную трубу для конструирования каркаса. Чаще всего используется труба размерами 60 х 40. Размеры могут быть изменены в зависимости от отделочного материала и требований надежности.
  2. Трубу для столбов. Ее размеры также выбираются исходя из конструкции и веса ворот. Если вес ворот не превышает 150 килограмм, подойдет труба сечением 80 х 80. Для более крупных ворот труба должна быть не меньше 100 х 100. Для тяжелых ворот, вес которых более 300 кг лучше всего предусмотреть трубу сечением 140 х 140 и больше.
  3. На петлях для ворот лучше не экономить и выбирать их с небольшим запасом по весу.
  4. Краску для придания каркасу и стойкам нужного цвета.

  5. Отделочный материал. Для распашных ворот подойдет практически любой из представленных на строительном рынке: дерево, ковка, профнастил, сайдинг. Критерии при выборе — предпочтения застройщика и его финансовые возможности.
  6. Замки, которые могут быть исключительно механическими или электромеханическими.
  7. Автоматику. Этот элемент необязателен для распашных ворот, однако, с ним проживание в частном доме станет намного комфортней. Если средства не позволяют установить автоматику сразу, не беда, конструкция ворот позволяет отложить этот процесс и пользоваться ими вручную какое-то время.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

  • четыре контактора Hager ES424 (DC24V 4NO);
  • два реле времени Hager EZN001;
  • дифференциальный автомат Hager AD906J;
  • блок питания MeanWell DR-120–12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

рмнт.ру

Особенности распашных ворот

В первую очередь рассмотрим достоинства въездных ворот такого типа:

  • Простота конструкции по сравнению с другими видами ворот;

  • Низкая стоимость;
  • Отсутствие необходимости технического обслуживания;
  • Высокий срок службы;
  • Надежность;
  • Отсутствие границ в оформлении;
  • Нет необходимости в подготовке площадки;
  • Возможность автоматизации.

Недостатки в основном сводятся к тому, что для открывания створок необходимо предусмотреть достаточно свободного места, что бывает проблематично, особенно на небольших участках. Кроме этого, приходится учитывать ветровую нагрузку в конкретной местности при конструировании для того, чтобы сделать эксплуатацию ворот более безопасной.

Как видно достоинств намного больше, чем недостатков, а существующие недостатки не настолько критичны, вот почему использование распашных ворот так популярно у застройщиков.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

  • зубчатая рейка;
  • концевики;
  • электропривод.

Комплект рекомендуется дополнить такими элементами:

  • фотоэлементы;
  • лампа для оповещения;
  • дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

ПодключениеДлина провода 1 < 10 мДлина провода 10 < 20 мДлина провода 20 < 30 м
Напряжение питания3х1,5 мм²3х2,5 мм²3х4 мм²
Сигнальная лампа2х0,5 мм²2х1 мм²2х1,5 мм²
Питание вспомогательных механизмов2х0,5 мм²2х0,5 мм²2х1 мм²
Фотоэлементы для приёма4х0,5 мм²4х0,5 мм²4х0,5 мм²
Фотоэлементы для передачи2х0,5 мм²2х0,5 мм²2х0,5 мм²
Механизмы управления и безопасности2х0,5 мм²2х0,5 мм²2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

  • каретки от велосипеда;

  • заслонки;
  • верхние подпирающие ролики;

  • направляющая планка;
  • накатные ролики;

  • несколько уловителей;

  • домкрат;
  • материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
  • швеллер;
  • кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

  • усиленные петли с подшипниками;
  • рукоятки;
  • центральный и боковые упоры;
  • задвижка;
  • стиральная машинка;
  • материал для покрытия;
  • профильные трубы;
  • каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

  • электродрель;
  • изолента;
  • плоскогубцы;
  • метр;
  • молоток;
  • паяльник;
  • шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

  • зубчатая рейка;
  • концевики;
  • электропривод.

Комплект рекомендуется дополнить такими элементами:

  • фотоэлементы;
  • лампа для оповещения;
  • дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

ПодключениеДлина провода 1 < 10 мДлина провода 10 < 20 мДлина провода 20 < 30 м
Напряжение питания3х1,5 мм²3х2,5 мм²3х4 мм²
Сигнальная лампа2х0,5 мм²2х1 мм²2х1,5 мм²
Питание вспомогательных механизмов2х0,5 мм²2х0,5 мм²2х1 мм²
Фотоэлементы для приёма4х0,5 мм²4х0,5 мм²4х0,5 мм²
Фотоэлементы для передачи2х0,5 мм²2х0,5 мм²2х0,5 мм²
Механизмы управления и безопасности2х0,5 мм²2х0,5 мм²2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

  • каретки от велосипеда;

  • заслонки;
  • верхние подпирающие ролики;

  • направляющая планка;
  • накатные ролики;

  • несколько уловителей;

  • домкрат;
  • материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
  • швеллер;
  • кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

  • усиленные петли с подшипниками;
  • рукоятки;
  • центральный и боковые упоры;
  • задвижка;
  • стиральная машинка;
  • материал для покрытия;
  • профильные трубы;
  • каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

  • электродрель;
  • изолента;
  • плоскогубцы;
  • метр;
  • молоток;
  • паяльник;
  • шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Откатные автоматические ворота

Очень популярны откатные ворота. Принцип работы такой же, как у шкафа-купе, где дверь движется по направляющим в сторону.

Но схема отпирания немного сложнее, чем у распашных. Необходимо обеспечить точную развесовку полотна ворот.

Надо обязательно учесть:

  1. Вес самой сдвижной створки;
  2. Наличие противовеса в схеме открывания. Если он подобран неправильно, при работе ворот в штатном режиме, неизбежен быстрый выход из строя роликов и подшипников. Поэтому главное правило при монтаже противовеса — повышенный запас прочности. На надежную работу привода влияют лед или изморось. Механизм автоматики системы с концевым магнитным выключателем предпочтительнее.

  3. Качество фурнитуры. Если направляющие и ролики выполнены из дешёвых и некачественных материалов, это скажется на плавной работе всей системы автоматики, а сам привод прослужит недолго.
  4. Проконтролировать движение всего полотна поможет специальный улавливатель.
  5. Качество монтажных работ. Обязательное условие — не нарушить геометрию всей конструкции. Это скажется на плавности движения полотна ворот без рывков или заеданий.

Плюсы откатных конструкций

Основные достоинства это:

  1. Удобство в эксплуатации.
  2. Не нужно освобождать свободное пространство, как в распашных конструкциях.
  3. Надежность.
  4. Эргономика.

Минусы

Минусов не так много:

  1. Более строгие требования к монтажу.
  2. Автоматика другого, более дорого, ценового диапазона.
  3. Устройство аварийного открывания, если отключено электропитание.

Автоматика для откатных ворот

Откатные системы также можно оборудовать автоматическим приводом. Низкоскоростным или высокоскоростным. Второй тип дороже и устанавливается на промышленных объектах с интенсивным движением автотранспорта.

Но в любом случае электродвигатель должен быть смонтирован на самодельные бетонные основания.

Управление можно спроектировать как с пульта, так и с кнопки на створках ворот. После включения электромотора через вращение ведущей шестерни передается усилие на зубчатую рейку, закрепленную на воротах. Рейка вместе с дверным полотном отодвигается в сторону. Направление вращения ведущей шестерни управляет открыванием/закрыванием.

Систему автоматики можно приобрести сразу с каркасом и створкой или произвести монтаж позже.

Откатные ворота своими руками с автоматическим управлением с пульта — популярное решение для дома!

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Этапы строительства

Установка опорных стоек

Опорные стойки представляют собой столбы из металла или дерева, которые необходимо устанавливать, заглубляя в землю не менее, чем на 1 м.

Перед непосредственной установкой необходимо провести следующие действия:

  1. Разметить место установки столбов.
  2. Сделать ямы в земле, глубина которых должна составлять 1 м, а диаметр – 0,5 м.
  3. Дно ямы нужно засыпать щебнем на высоту 20 см и хорошо уплотнить.
  4. Поставить столб, выравнивая его по высоте и вертикальному направлению.
  5. Приготовить бетонный раствор, смешивая цемент, песок и воду.
  6. Залить полученным раствором яму, который необходимо хорошо уплотнять, удаляя тем самым образующиеся пузырьки воздуха.
  7. Следуя вышеописанным действиям, установить еще одну стойку.

На застывание бетона необходимо оставить не менее 10 дней. В это время основание столбов нужно периодически поливать водой, что значительно увеличит прочность бетона.

Сварка створок

Наиболее приемлемым материалом для изготовления каркаса является стальная профилированная труба, которая придаст конструкции максимальную жесткость. Конструировать автоматические раздвижные ворота своими руками необходимо начинать с монтажа несущей рамы, состоящего из следующих действий:

  1. Профиль необходимо разделить на рассчитанные части.
  2. На ровную поверхность выложить нижнюю поперечную деталь и приложить к ней боковые стойки. Сваркой соединить детали, контролируя прямой угол.
  3. То же самое проделать с верхней поперечной деталью, а также всеми остальными деталями каркаса.
  4. Закрепить воротные петли, используя сварочный аппарат.
  5. Закрепить на раме профнастил или другой материал, выбранный для заполнения рамы.
  6. Выполнить зачистку всех сварных швов.

На столбах закрепить сваркой петли и установить подготовленные створки.

Автоматический привод для распашных ворот

Редко какой владелец загородного участка не задумывался о том, чтобы установить автоматические распашные ворота своими руками, позволяющие заезжать на территорию, не выходя из транспортного средства.

Автоматика значительно повышает комфорт проживания в частном доме, однако, целесообразность ее установке зависит от того, насколько часто ворота используются. Если частный дом используется как постоянное место проживания, то, скорее всего, ворота, предусматривающие автоматический привод, необходимы абсолютно точно.

Чертеж с размерами привода для распахивания ворот

Установить привод для распашных ворот — это задача не из легких. Автоматические ворота своими руками могут быть установлены, если есть определенные умения и знания. Лучше всего обратиться в специализированные фирмы, которые занимаются продажей и монтажом подобного оборудования.

Электропривод для распашных ворот

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу

Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную

Один из электроприводов для распашных ворот

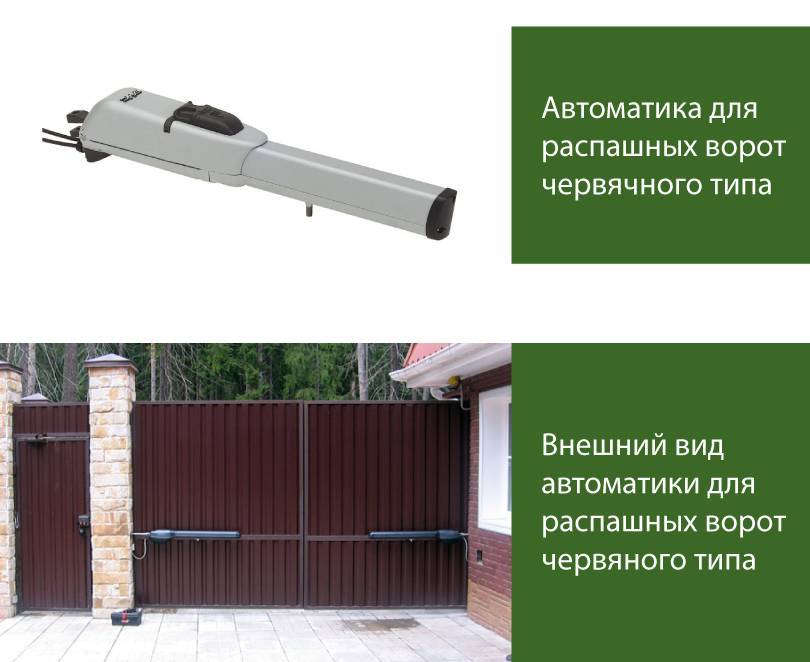

  • Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.
  • Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.
  • Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.
  • Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

   Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Червячный привод для распашных ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Рычажной привод для ворот

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

  • откатные;
  • распашные;
  • гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

  • консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

    Система «ролик-направляющая» для откатных ворот консольного типа

  • рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
  • подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Это интересно: Регулировка откатных ворот — познавайте с нами

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

  • гаечные ключи (набор);
  • болгарка;
  • сварочный аппарат;
  • заклепочник;
  • рулетка;
  • чертилка из инструментальной стали;
  • строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

  • для внешнего каркаса параметры материала – 60х30х2;
  • для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

  1. длина направляющей с расчетом противовеса рамы – 6 м;
  2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
  3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
  4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

  • необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
  • горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

  • профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
  • труба для стоек, выбор параметров которой зависит от веса готовых ворот;
  • регулируемые или нерегулируемые петли для ворот;
  • механические или электромеханические замки;
  • обшивка;
  • автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

  • 2 стальных листа шириной 1,5 м и высотой 3 м;
  • для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Что понадобится для работы: материалы и инструменты

Для строительства каркаса двустворчатых распашных ворот понадобится:

  • металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
  • профильная труба 6х3х0,2 см;
  • швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

  • С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
  • НС — имеет большую высоту гофры и высоту листа;
  • Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

  • ширину одной створки умножаем на 4;
  • высоту рамы умножаем на 6;
  • находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

  • находим площадь одной створки (её ширину умножаем на высоту);
  • полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

Инструменты

Для строительства распашных ворот понадобится:

  • бур, штыковая и совковая лопата;
  • дрель;
  • электрический шуруповёрт;
  • ножницы для металла;
  • угольник и уровень.

Вывод

Автоматика обеспечивает удобный и стильный способ иметь красивые ворота на входе в ваш дом без хлопот от их эксплуатации вручную. Они производят большое первое впечатление на посетителей и обеспечивают безопасную среду для семьи вдали от опасностей местных дорог.

Огромное разнообразие стилей и цветов ворот обеспечивает доступность, которая дополняют любой дом. Современные технологии производства означают, что коррозионно-стойкие материалы, такие как алюминий, доступны в виде полотен, имитирующих деревянные или железные конструкции по ценам, сопоставимым с оригиналами.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
