Конструкция и основы функционирования
Конструкция светодиодного светильника
Светодиодные светильники – электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.
В состав крепежного узла входит планка с крестовиной, блока управления – контроллеры с печатными платами и проводами, а в сегмент освещения – патроны с гнездами для светодиодов.
Обновление: Упрощенная схема контроллера люстры
Читатель Вадим прислал немного другую схему контроллера, см. комментарии от 24 декабря 2018 г. и позже.
Схема блока управления светодиодной люстры с управлением от радио пульта
Коротко рассмотрю работу и отличия этой схемы от опубликованной ранее.
До точки первого каскада схемы питания +14,3 В схема практически не отличается. В месте этой точки указаны 4 напряжения, которые соответствуют количеству включенных реле: 0/1/2/3. Вместо ключевых транзисторов используется микросхема ULN2001, которая выполняет ту же функцию ключевых каскадов.
Далее, напряжение подается на резистор 470 Ом, и при помощи стабилитрона VD7 преобразуется в напряжение около 5 В.
Далее всё, как и в первом варианте схемы, радиомодуль и декодер сигнала.

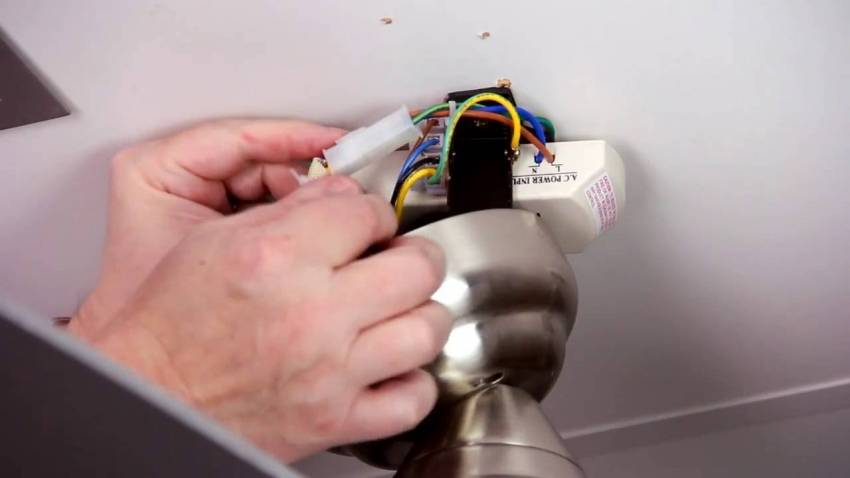

Монтаж люстры с пультом дистанционного управления на потолок
Обычно в комплекте с люстрой идет специальная планка для ее крепления, которую следует зафиксировать на потолке в месте планируемой установки осветительного прибора. Предварительно с люстры целесообразно снять все хрупкие и острые элементы – плафоны, лампочки, съемный декор, чтобы не повредить ни люстру и потолочное покрытие, а также чтобы не травмироваться самому.
Для того, чтобы осуществить подключение любой люстры к электрической сети, следует, в первую очередь, обесточить цепь, к которой она будет подсоединяться. В системах электроснабжения, организованных в соответствии с современными нормами, для этого достаточно просто отключить соответствующий автомат в распределительном щитке.
Далее следует подготовить к подключению провода на потолке – их необходимо выпрямить, уравнять по длине и зачистить от изоляции примерно на 1 сантиметр. Кроме того, нужно правильно определить фазный, нулевой и заземляющий проводники. Если при помощи цветовой (черный – фаза, синий – ноль, желто-зеленый – заземление) либо символьной (L– фаза, N – ноль, PE – заземление) идентификации это сделать невозможно, воспользуйтесь мультиметром или индикаторной отверткой.
Верхняя часть люстры представляет собой чашу, внутри которой располагаются крепления, провода с клеммной колодкой, а также блок управления (контроллер) данным осветительным прибором. Цвет изоляции проводов чаще всего соответствуют общепринятым стандартам цветовой маркировки кабельных жил, а контроллер уже подключен к лампочкам люстры в соответствии с заданной схемой, которая обычно изображена на его корпусе.
Люстра китайского производителя
Для удобства подключения можно осуществить такое действие, как повесить люстру с планкой на потолочный крюк. Если в месте установки осветительного такого крюка попросту нет, да и монтировать вы его не планируете по причине наличия крепежной планки, вам ничего не остается, как попросить кого-либо помочь повесить (подержать) люстру.
Посредством клеммной коробки необходимо скоммутировать токоведущие жилы на потолке с контактами осветительного прибора.
Важно! Производить данное подключение следует в строго соответствии с функциональным назначением проводов. Это поможет обеспечить исправное функционирование светильника, а также избежать путаницы во время последующих электромонтажных работ
Далее вам останется только закрепить люстру на потолочной планке и собрать всю ее конструкцию воедино, включая плафоны, декоративные элементы и лампочки. После этого можно подавать напряжение в сеть и проверять работоспособность установленного осветительного прибора: внимательно изучи его реакцию как на команды пульта управления, так и на нажатие клавиши выключателя, если люстра подключена к сети посредством него.
Как устроена люстра с дистанционным управлением

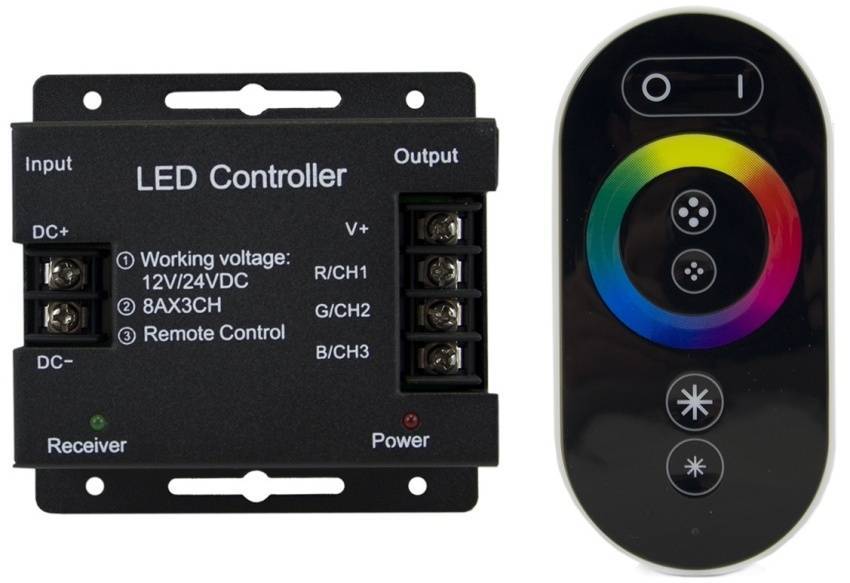

Основа люстры с ПДУ – специальный контроллер. Это такая коробочка, залитая пластмассой с разноцветными проводами. Также из нее выведена антенна в виде такого же провода. Глядя на схему сразу все становится ясно. На вход этого «четырехполюсника», внутри которого установлены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность помечена цветом: голубой – нейтральный и коричневый – фазный проводники. На выходе имеем один общий провод и два других зависимых от реле проводника для подключения двух цепей, которые подключаются к сети переменного тока по команде с пульта дистанционного управления.
Остается найти способ как найти место для контроллера. Варианта только два: искать место в стене, какой-то полости рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр подвешивается за планку. Эта планка крепится к плоскости потолка, а закрепленные на планке болты уже служат подвесом.
Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или прочий предмет внушительных размеров. Вот в нем и может оказаться нужное место для контроллера.
Идею создания управляемой люстры мы подчерпнули именно из наблюдений за светильниками с ПДУ. Все исследуемые люстры имели внушительных размеров крепежный узел и до боли похожий пульт дистанционного управления. А когда мы заглянули внутрь, то увидели внутри наш знакомый контролер.
В нашей отремонтированной своими руками квартире этот прием также использован для создания управляемой подсветки точечными светильниками. По такому же принципу в полости спрятан контроллер, который включает нужные цепи. Что касается люстры, то ограниченное строительным проектом количество проводов в плите перекрытия не позволяло раздельно управлять в нужном объеме точечными светильниками и люстрой. Как видите, человеческая лень дойти два лишних шага до выключателя и технические ограничения дали мощный толчок для развития инженерной мысли и привели к потрясающим результатам.
Собираем люстру с ПДУ своими руками
Для начала распакуем люстру, зачистим концы и выполним прозвонку проводов. Нужно убедиться какие проводники подводятся к интересующим нас цоколям и разделить их на группы
Также важно не допустить коротко замкнутых соединений. По счастливой случайности все проводники помечены разными цветами: для подключения к нейтрали – белого цвета, подведенные к цоколям – красного
На нашем контроллере разрисована схема подключения из которой все понятно.
Объединенные проводники для обеспечения надежного контакта снабжаем наконечниками (необязательно). Затем подключаем сгруппированные цоколи к соответствующим выходам контроллера с помощью небольшой колодки.
Вместе с пультом дистанционного управления поставляется элемент питания типа А23. Эта “батарейка” похожа на “пальчиковую”, только чуть короче, в отличие от обычной, её напряжение – 12В. После установки элемента питания в пульт, чудо-люстра готова к работе.
Цена осуществления данной доработки люстры, равна стоимости контроллера. Для управления двумя цепями он обошелся всего в 430 рублей. Если нужно переключать три цепи, цена возрастает до 490 рублей. Контроллер может переключать цепи по 1000 Вт каждая.
Вот и все – люстра с дистанционным управлением, сделанным своими руками, готова. Кстати, если кратковременно выключать и тут же включать питающее напряжение, то контролер поочередно подключает цепи, подобно ПДУ.
Как сделать правильную и безопасную проводку для освещение
Правила соединения проводов
Какая нужна электропроводка на кухне
Сколько стоит электропроводка в трехкомнатной квартире
Советы по выбору хороших розеток и выключателей
Самостоятельное устранение неисправности
С дистанционным управлением
Люстра с пультом состоит из двух элементов
- Сам светильник.
- Пульт дистанционного управления и реле с радиоприемником.
Радиоуправляемое реле чаще становится причиной поломок светильников с пультом
- заменить модуль;
- перепаять этот элемент собственноручно.
Пульт управления нужно обследовать до демонтажа люстры
Важно
Чаще всего на рынке представлены радиоуправляемые люстры с диодами или с галогеновыми лампами. Они сконструированы модульно, поэтому легко восстановить их работоспособность независимо от причины поломки.
Ремонт вентилятора
То, что вентилятор неисправен, можно определить по следующим признакам
- Появились посторонние шумы при работе люстры или вентилятора.
- Снижена скорость вращения вентилятора.
- Полная остановка работы вентилятора, при которой его невозможно даже вращать рукой.
- Резкое автоматическое выключение вентилятора.
- Запах гари.
- Перебои в работе вентилятора при изменении режимов.
Ремонт
- Смазать подшипники скольжения. Можно использовать машинное или веретённое масло. Для смазки вентилятор придётся разобрать, чтобы добраться до подшипников. Подшипники скольжения не подлежат замене.
- Почистить подшипники.
- Проверить мультиметром исправность сетевого шнура, переключателей режима работы.
- Проверить исправность двигателя.
- Если напряжение есть, а двигатель не вращается, нужно измерить сопротивление его обмоток. Если прибор показывает обрыв, значит, неисправен двигатель.
Конструкции современных люстр для дистанционного управления
Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:
- номинальный и пусковой ток;
- напряжение и частоту сети.
Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:
- вместо настенного выключателя;
- в потолочное пространство закрепления люстры;
- внутрь защитного чехла.
Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.
Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:
- патронами для ламп;
- гирляндами из светодиодных лент;
- дополнительными уникальными осветителями спецэффектов.
Внутренние платы люстры
Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.
Внутри полого основания размещают электронные блоки и компоненты.
- контроллер с выведенной антенной;
- провода подключения питания к фазе и рабочему нулю;
- клеммник РЕ-проводника;
- светильники;
- гирлянды из светодиодных лент;
- схему формирования спецэффектов.
Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.
- каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
- канал D, выполняющий задачи включения и отключения блока;
- радиоприемник, выполненный на отдельной микросхеме.
Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.
Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:
- подачи нулевого потенциала на блок питания;
- разводки на лампы, гирлянды, осветители.
Где приобрести запчасти к люстре
Детали к таким люстрам можно дёшево купить по почте в Китае, вот ссылки для примера:
Одноканальный выключатель (контроллер) для люстры
Двухканальный выключатель (контроллер)
Трехканальный выключатель (контроллер)
Трансформатор для светодиодов для люстры
Трансформатор для галогенных ламп
Важно — такие трансформаторы, на которых написано Output 12 VAC, работают только с галогеновыми лампами и светодиодными лампочками, работающими от переменного напряжения, т.к. на выходе — переменное напряжение!
Светодиодные лампочки, замена галогенок, питаются от 12VAC. Даже не нужно ничего менять в люстре.
Даже не нужно ничего менять в люстре.
Характерные неисправности люстры
Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:
- Не реагирует на пульт;
- Не реагирует на стационарный выключатель;
- Не светятся определённое количество светодиодов или галогенных ламп;
- Выполняются несколько команд с пульта и перестаёт реагировать на команды;
- Не реагирует ни на пульт, ни на стационарный выключатель.
Нет реакции пульта
Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.
Определить причину неисправности можно, выполнив следующие действия:
- Проверка батареек;
- Проверка дорожек платы пульта;
- Проверка и чистка контактных площадок платы.
Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.
Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.
Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.
Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.
Неккоректная работае с пульта
Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.
Неполадки со стационарным выключателем
Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.
Не светятся светодиоды и лампы
Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.
Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.
Светильник не включается
Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.
Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.
Контроллер, который мы ремонтируем
Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803, фото внешнего вида которого я уже приводил в начале статьи.
Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.
Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:
Внешний вид схемы контроллера
Чуть поближе:
Внешний вид схемы контроллера поближе
Три реле (черные, слева) соответствуют трем каналам управления.
Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:
Детали на печатной плате контроллера
На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.
Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:
Печатная плата контроллера. Вид со стороны пайки
Процесс ремонта блока управления люстрой
Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.
Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:
Подключаем контроллер для проведения измерений и проверки в процессе ремонта
Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.
Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.
Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).
Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.
Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.
На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.
Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.
Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.
Меняем конденсатор 1,5 мкФ.
Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:
- в холостом ходу: 12,9В,
- включение одного реле: 12,2В,
- включение двух реле: 11,7В,
- включение трех реле: 10,5В.
Всё работает нормально!
Другие неисправности контроллеров люстр – ниже:
Радиаторы охлаждения
Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.
При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.
Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.
Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения

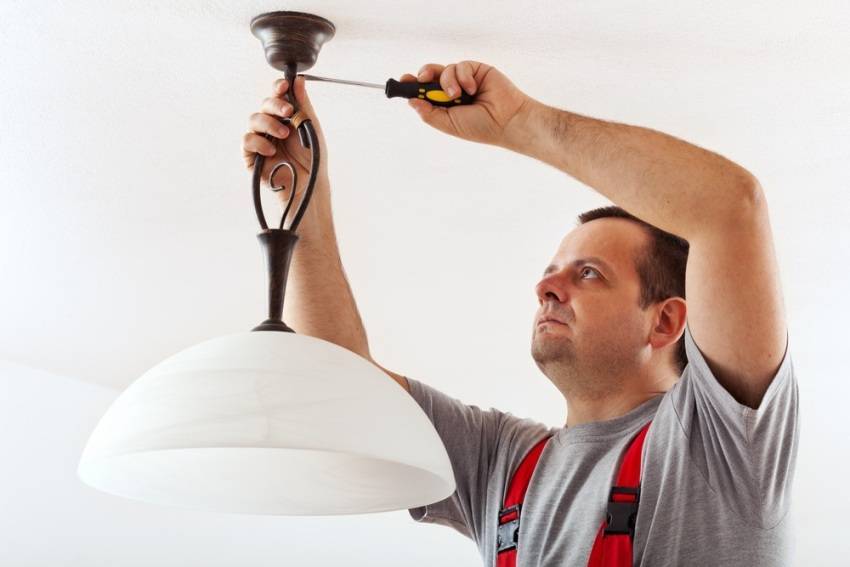

Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:
- рабочего диапазона системы;
- типа используемых ламп;
- места размещения люстры.
Схема подключения люстры с дистанционным управлением
При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.
Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:
- радиоволновой;
- инфракрасный;
- интернет и мобильная связь.
Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.
В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих
Контроллер преобразует сигнал и выполняет команду:
- Включение ламп по группам.
- Настройка яркости освещения.
- Активация функции поиска пульта.
Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.
Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов
Порядок подключения люстры с пультом управления
Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры
Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся
Установка люстры с пультом управления осуществляется так:
- Монтаж рейки или крюка для крепежа люстры на потолке.
- Отключение питания с кабеля на потолке и поиск фазного провода.
- Подключение нулевого и фазного провода к соответствующим клеммам.
- Фиксация люстры на крепежной планке.
- Установка абажуров.
- Установка источников света – лампочек.
- Подача напряжения и проверка подключения.
Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус
Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.
Внутренности и принцип работы люстры с ПДУ
Прежде чем начать ремонт неисправной люстры ознакомьтесь с ее конструкцией, включающей в себя три группы электроники:
- Светодиодный светильник (подсветка);
- Галогенный светильник (главное и дополнительное освещение, иногда тоже светодиодное);
- Реле с приемником сигнала, подаваемого пультом.
В светодиодном светильнике содержатся десятки маленьких диодных разноцветных лампочек, которые служат для переключения режимов подсветки. Они получают электроэнергию из конденсатора, входящего в состав светодиодной конструкции. Он также понижает уровень напряжения до значения, необходимого для работы диодам. Лампочки включаются в цепь последовательно, оттого при поломке одной из них тут же гаснут остальные. Поиск перегоревшего диода затруднителен, легче заменить все.
Галогенный блок питается от нескольких трансформаторов, которые изменяют подаваемое напряжение импульсно. Если галогенки перестали гореть, то причины может быть две: неисправность лампочек или поломка в одном, либо нескольких трансформаторах.
Реле, принимаемое и обрабатываемое радиосигнал, включает в себя несколько электромагнитных реле, коммутирующих ток определенных значений мощности. Оно питается от гасящего конденсатора. Получаемые излишки электроэнергии уходят в конденсатор, играющий роль балласта. Чем больше часов прогорела люстра, тем выше риск того, что реле открепится от платы. Место их соединения является самым слабым в конструкции.
Для каждой люстры нужен пульт, в котором обычно всего 4 кнопки. Электронная схема его немудрена и очень надежна. Поэтому, если люстра не включается с пульта, но исправно работает, если подавать команды с помощью выключателя, просто замените батарейки.
Схемы люстр и светильников с дистанционным управлением
В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.
Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.
В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.
Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.
При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.
Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.
Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.
На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.
В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

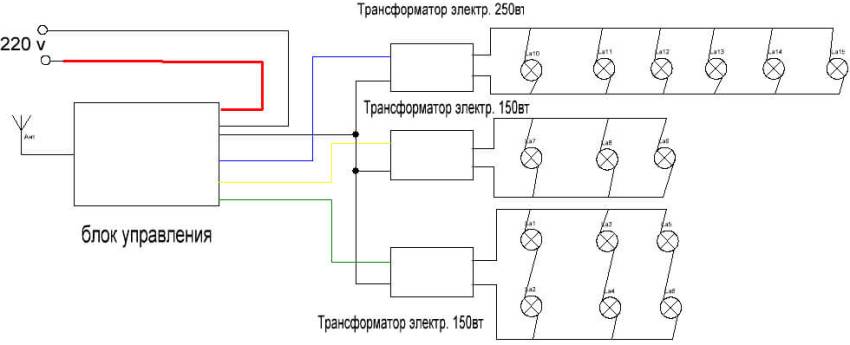

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.
