Конструирование подъемных гаражных ворот своими руками

Виды подъемных ворот

Подъемные конструкции нескольких видов, каждый из которых имеет свои особенности, преимущества и недостатки.

Подъемно-секционные

Данный тип ворот состоит из нескольких полотен по 40-60 см, для соединения которых используются шарнирные петли. При открытии полотно затягивается на потолок гаража, складываются там и удерживаются при помощи специальных направляющих.

В движение конструкцию приводит торсионная система и барабанные пружины. Технология изготовления полотен схожа с технологией производства сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной меди, покрытой полимером, внутри – слой теплоизоляции. Чтобы уменьшить промерзание и предотвратить попадание холодного воздуха в помещение используется пробковый утеплитель. Он устанавливается между составными панелями.

Преимущества конструкции:

  • высокая теплоизоляция;
  • установить конструкцию можно в проем любого размера;
  • чтобы отремонтировать часть полотна, можно заменить только часть поврежденной панели;
  • привлекательный внешний вид.

Недостатками ограждения являются некоторые сложности в процессе установки ворот и их комплектующих. Если пользоваться ими каждый день, то оборудование может быстро выйти из строя.

Среди недостатков: сложности при установке ворот, а также комплектующих. При ежедневном использовании ворот, составные элементы быстро приходят в негодность.

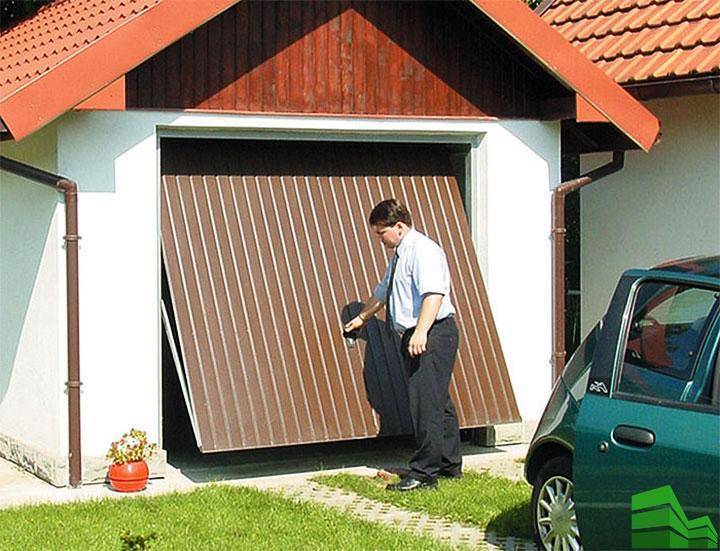

Подъемно-поворотные

Основой конструкции является цельное полотно, функционирующее за счет подъемного механизма. При открывании конструкция двигается вперед, а затем поднимается на 90 градусов. Принцип работы заключается рычажно-шарнирном механизме и противовесной системе. Конструкция состоит из опорной коробки, подъемной створки и открывающегося механизма. Подъемно-поворотные ворота легко соорудить своими руками.

Преимущества:

  1. устойчивость к взлому;
  2. прочность створок;
  3. бесшумный и простой метод закрывания;
  4. простота монтажа.

Среди минусов: большой вес конструкции, также наличие свободного пространства при открытии и закрытии ворот.

Подъемно-вертикальные

Данный вид практически не используется, так как для их установки требуются слишком высокие потолки. В основном их применяют для производственных помещений, где высота потолков не менее 5 м.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Сооружаем складные ворота для гаража своими руками

Соорудить самостоятельно складные ворота возможно и по проекту, выполненному своими руками. Хотя практичнее использовать рекомендации мастеров и проверенные чертежи. Разработано множество подробно описанных конструкций, остается лишь руководствоваться пошаговыми этапами сооружения изделия и придерживаться точности при выполнении разметки и отрезки заготовок.

Чертеж подъемных гаражных ворот

На выбор механизма ворот, которые будут складываться, влияют габариты проема, а также необходимости максимально экономить пространство помещения.

Также несложен будет процесс изготовления распашных ворот, у которых направляющие отсутствуют, но сами полотна складываются гармошкой. Потребуется в такой ситуации максимально правильно рассчитать габариты створок, а затем соединить их петлями, установить ограничители.

Еще один простой проект — подъемные секции, которые зачастую выполняют без автоматики. Изделие мало весит, у него четкая система ограничителей и противовесов, из-за чего эксплуатация конструкции облегчена. Очевидный плюс — цельность полотна, обеспечивающая надежность ворот и общую их жесткость. Чтобы проект вышел максимально точным, требуется внимательно контролировать симметричность направляющих, предусмотреть монтаж надежных роликов.

Немного более сложная конструкция — сдвижная. Если поначалу такие изделия перемещались вверх, сейчас встречаются удобные проекты, в которых створка складывается вдоль поверхности стены гаража. Сооружение достаточно компактное, его делают из узких пластин, снабженных петлями. Обычно такие ворота снабжают системой автоматического управления. Это намного усложняет конструкцию, требует, чтобы определенные стадии ее исполнения выполняли профессиональные мастера, способные качественно настроить механизм, отрегулировать точность его передвижения.

Установка несущих столбов

Когда уже уточнена желаемая модификация изделия, необходимо рассчитываются размеры, а также локализацию направляющих на несущих опорах

Здесь важно скрупулезно соблюдать точность, иначе ворота будут двигаться со скрипом и тяжело. Для крепления столбов подходит любая плоская поверхность внутри гаража либо торец проема

Монтируем складной каркас

Руководствуясь чертежом, собирают каркас одновременно с направляющими

Важно тщательно продумать конструкцию противовесов, иначе собранное изделие не сможет легко передвигаться

Установка навеса и складных створок

Полотно ворот собирают, начиная с крайней точки, расположенной возле стены либо пола. У каждой детали требуется закрепить ролик, обеспечивающий движение вдоль направляющей. Обычно такая процедура простая, она не нуждается в наличии особого мастерства.

Обшивка и утепление ворот

Изготовленное полотно нужно еще утеплить, а затем облагородить. Основное требование — применять легкие материалы, чтобы не увеличивать массу створки. Подойдет легкий утеплитель, поверх которого крепят пластиковые панели, имитирующие природный материал.

Выполняя изготовление и установку подъемных ворот самостоятельно, у владельцев гаража нередко возникают определенные трудности. Но если действовать внимательно, быть аккуратным, все проблемы разрешатся сами собой. Желательно выполнять качественно сварочные работы, особенно там, где предполагается основная нагрузка. Касательно времени исполнения такого мероприятия, то вполне удается уложиться в пару суток даже без опыта выполнения таких работ.

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

  1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
  2. Цельная конструкция обеспечивает безопасность.
  3. Декорировать полотна можно любыми материалами.
  4. Полотна можно утеплять любыми материалами.
  5. Можно установить устройство для автоматического открытия.
  6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

  • Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
  • Если полотно повреждено, то снимать придется всю конструкцию.
  • При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
  • Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

  • Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
  • Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
  • Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

  • На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
  • Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

  • работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
  • во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
  • позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

  • металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
  • деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

  • металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
  • комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
  • стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

  • компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
  • резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
  • стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
  • комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

  • пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
  • утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

  • рулетка длиной 5 метров, строительный уровень;
  • комплект гаечных ключей и набор различных отвёрток;
  • электрическая дрель в комплекте со свёрлами;
  • болгарка с отрезным кругом диаметром 180 мм;
  • аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Правила эксплуатации подъёмных ворот

  1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
  2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
  3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
  4. Ролики, направляющие и механизм управления содержат в чистоте.
  5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
  6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
  7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
  8. При ручном открывании створки движения должны быть плавными.
  9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
  10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Устройство и схема работы складных ворот для гаража

Подъемные складные ворота позволяют сэкономить место

Изготавливают опорный надежный каркас и прочное полотно, чтобы закрыть проем. Створка перемещается по направляющим полозьям или без них.

Принцип устройства конструкции:

  • полотно делают цельное, створки работают благодаря системе шарниров и рычагов;
  • используют механический или электрически привод;
  • систему рычагов ставят внизу створок, а ролики служат для движения полотна по направляющему профилю.

Большинство складных конструкций безупречно работает при большой толщине выпавшего снега.

Преимущества и недостатки

Надежное полотно поднимается на потолок гаража, поэтому машина подъезжает непосредственно к воротам. Конструкцию утепляют внутри, декорируют снаружи. Для открывания не нужно выходить из авто, ворота хорошо подходят для двойных гаражей.

К недостаткам относят уменьшение проема по высоте, что учитывают при составлении проекта. Механизм выдерживает только расчетную нагрузку, увеличение сверх нормы уменьшает срок работы.
