Этапы создания распашных гаражных ворот

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

  • Оригинальное внешнее исполнение секций ворот.
  • Удобный способ открывания и закрывания.
  • При открывании места такими воротами практически не занимается.
  • Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
  • Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

  1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
  2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
  3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
  4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
  5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
  6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Самодельная автоматика – возможно ли

При большом желании автоматику для открывания ворот можно сделать и самостоятельно. Особенно для любителей – это дело станет настоящим увлечением. Особенно это актуально для тех людей, кто желает сэкономить.

Основой такого привода в любом случае станет механизм, который устанавливается на ворота от спутниковой антенны. Он, в свою очередь, оснащается червячной передачей. В результате это полностью заменит обычный электропривод.

Привод для распашных ворот

Система для спутникового телевиденья в своей конструкции имеет механизм поворотного действия (это касается систем старого типа). Этот механизм представляет собой электродвигатель, который можно использовать для установки на распашные ворота. Что касается червячной передачи, то ее принцип действия аналогичен приводу. Но что касается первого варианта (червячная передача), то выгодней, так как для его работы достаточно напряжения в 36В, обычные магазинные приводы требуют напряжения в 220В.

Сборка

Так, для сборки самодельной автоматики возьмите от спутниковой антенны 2 привода в рабочем состоянии. Преимущества отдавайте тем, которые имеют длинные штоки.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Автоматика вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Вот так можно самостоятельно сделать автоматику для распашных ворот. Если у вас нет возможности и желания все это делать, тогда купить механизм можно уже готовый.

Необходимое оборудование

Нам понадобиться набор инструментов, дрель, уровень и рулетка, сварка. Для механизма ворот нужно взять: профиль, противовесы. Их можно подобрать от старого лифта, это самый удачный вариант.

Однако их найти затруднительно, поэтому подойдут заготовки из чугуна. Также потребуется уголки, шарниры, труба профильная, полозья, трос из стали, уплотнительные резинки, пружина доводчика.

Далее уже непосредственно рассмотрим, как сделать подъемные ворота в гараж. Собираем каркас ворот. Он должен выглядеть, как русская буква П. Делается она из металлических и деревянных брусков, которые укладываются в цементную стяжку гаражного пола на глубину около 2 сантиметров.

Брусок, который устанавливается горизонтально, необходимо закрепить металлическими уголками. Далее можно приступать к установке шарниров.

Сначала закрепите кронштейн максимально близко к потолку здания. Он должен легко передвигаться в створке, от этого влияет дальнейшая работа всей системы ворот.

К нему болтами крепите 2 шарнира. Их длину необходимо подобрать, определенного размера нету. Делается это с учетом нужного хода створки.

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

  • с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
  • нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
  • сваривается рама;
  • наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

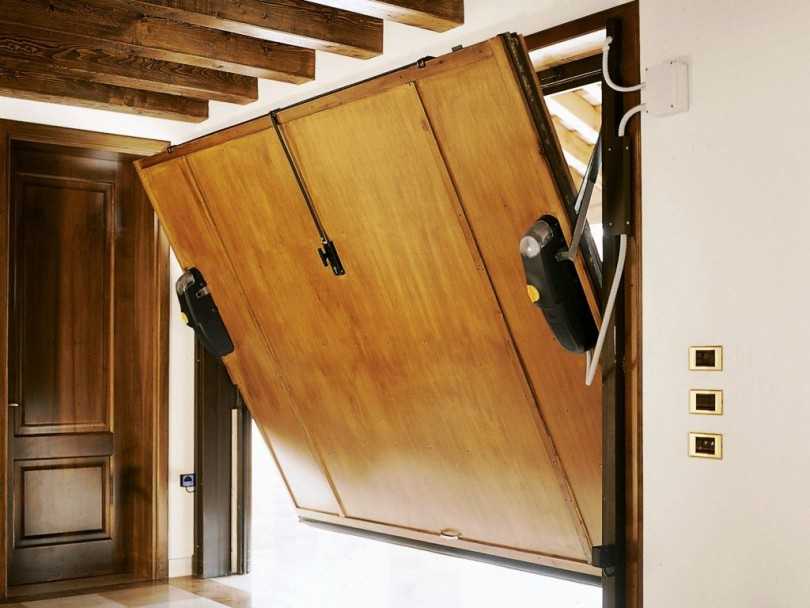

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

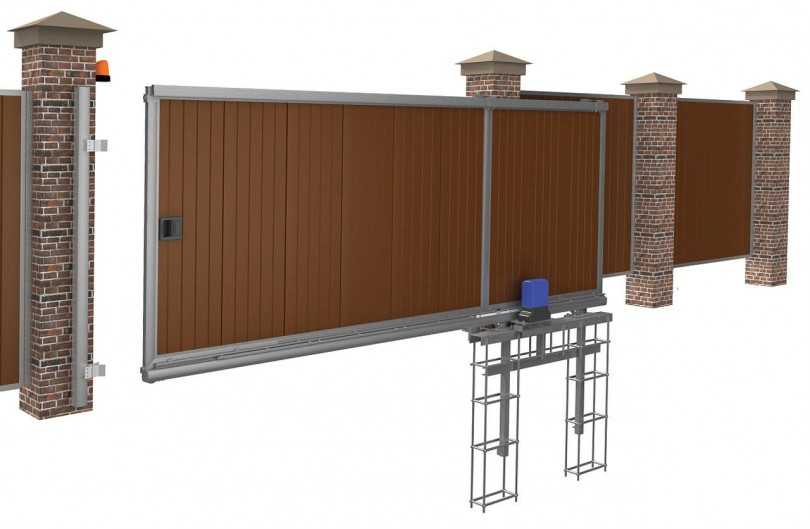

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

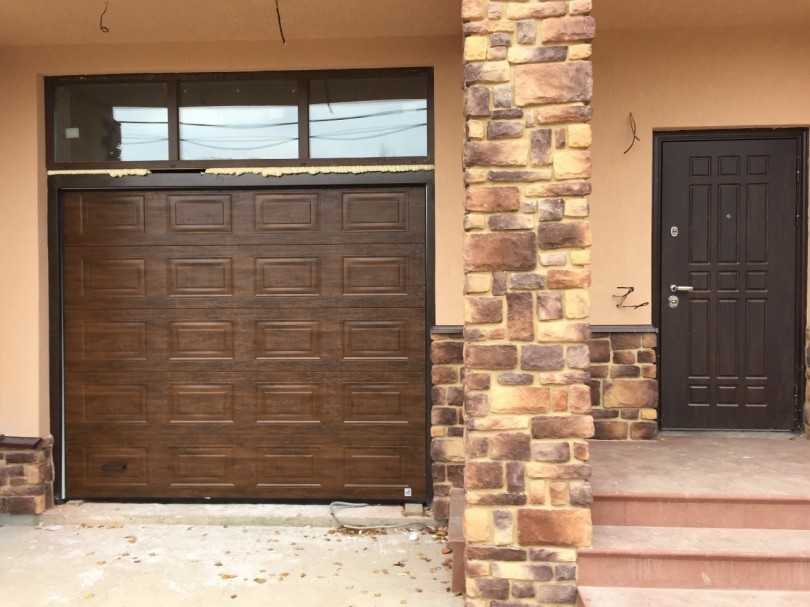

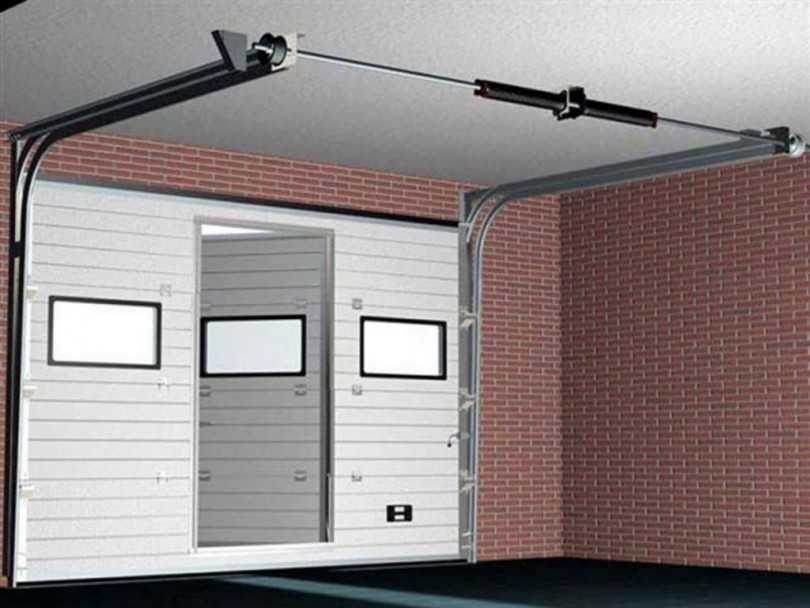

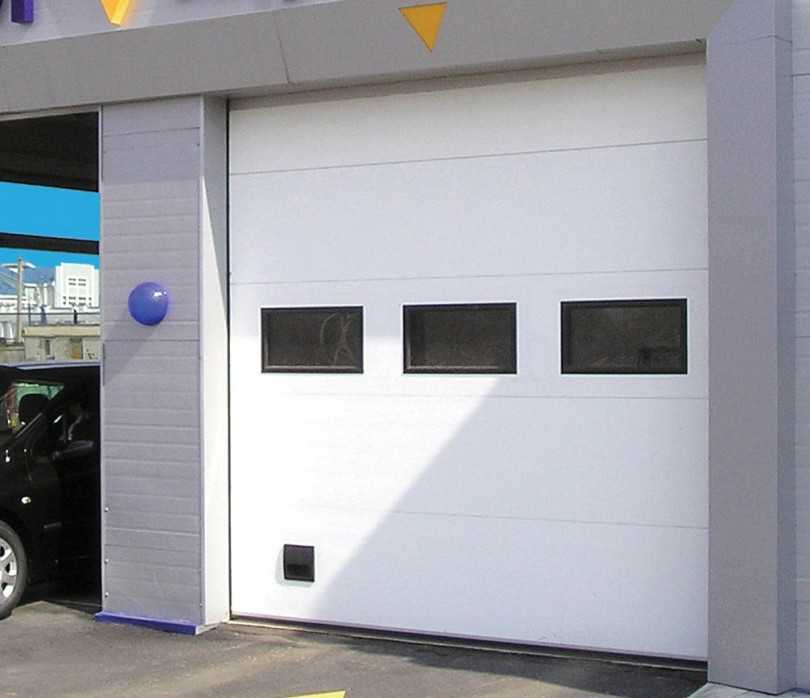

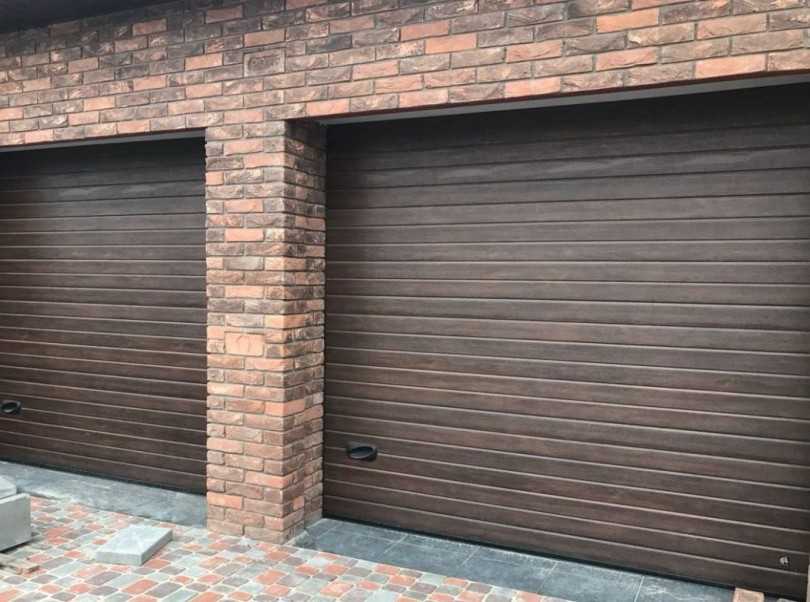

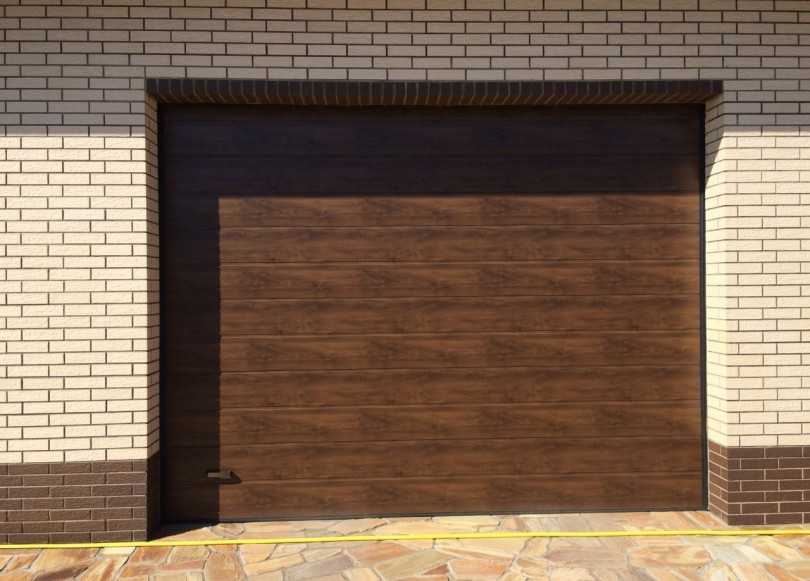

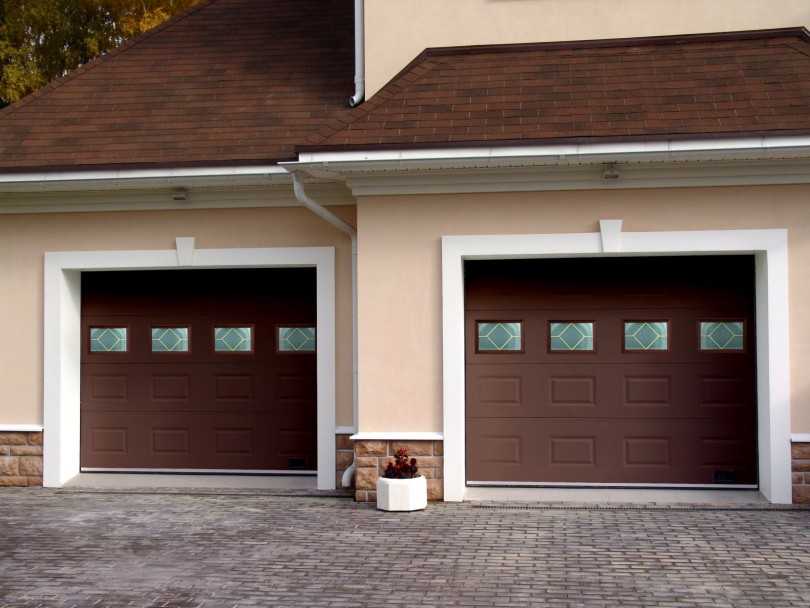

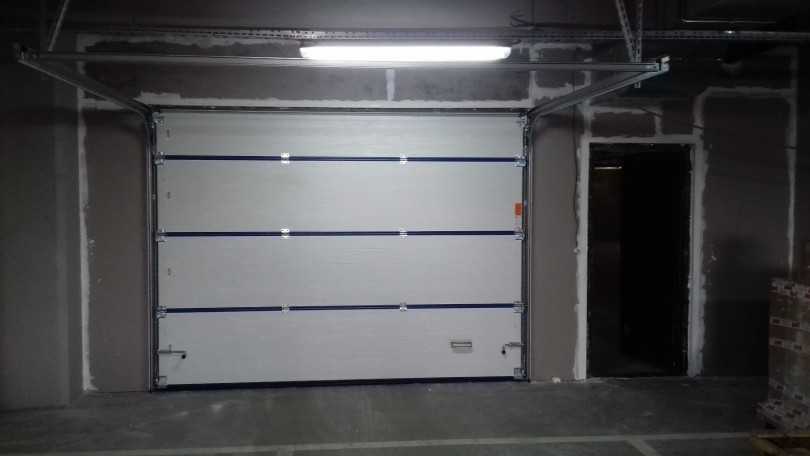

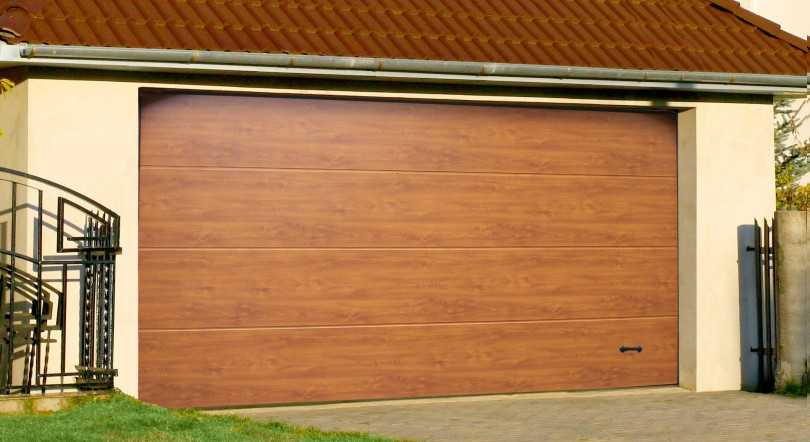

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Дерево для ворот: преимущества и недостатки

Гаражные ворота, сделанные из дерева, обладают массой достоинств:

  1. При должной эксплуатации сроки службы натуральных деревянных изделий варьируются в пределах от 7 и до 10 лет.
  2. Дерево является дышащим материалом, легко вбирающим в себя избыточную влагу и пар, часто присутствующие внутри гаражного помещения. Подобное свойство материала способствует понижению влажности внутри гаража и благоприятно сказывается на состоянии самого автомобиля.
  3. Дешевизна и доступность материала – качества, играющие немаловажную роль при выборе заготовок из древесины, предназначенных для строительства гаражных ворот.
  4. Материал легок в обработке – не требует каких-либо особых и дорогостоящих инструментов.

Однако, остановив свой выбор на древесном сырье, необходимом для строительства гаражных ворот, нужно знать и об имеющихся недостатках этого материала:

  1. Нулевой огнестойкости деревянных конструкций.
  2. Подверженности дерева заражению – грибком, плесенью, и воздействию со стороны насекомых.
  3. Старения конструкции; через определенный момент времени – потери внешнего вида, ссыхания или разбухания сооружения, в зависимости от тех или иных погодных условий.

Важно! Для большей долговечности и сохранности гаражных ворот используют специальные пропитки, воздействие которых направлено на оберегание данного изделия

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

  1. Металл разрезают болгаркой на заготовки нужных размеров.
  2. Очищают от ржавчины щеткой по металлу.
  3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
  4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
  5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

  1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
  2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
  3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

  1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
  2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
  3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами. Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы

Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером»

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Изготовление металлических ворот

Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками

Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу

Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

  • строительный уровень и рулетка;
  • металлическая труба 3 шт. Ø 100 мм;
  • лопата;
  • облицовочный кирпич (на тот случай, если опоры будут обкладываться);
  • цемент, песок, щебень и вода;
  • отвес.

Установка опор

Работы по изготовлению опор выглядят следующим образом:

  1. Измеряете входной проем между краями забора.
  2. Поставьте метки для установки столбов.
  3. В выбранном месте копаете яму для установки столба опоры.
  4. Толщина опорных труб выбирается исходя из веса распашных ворот.
  5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
  6. Установленные столбы следует залить приготовленным бетоном.
  7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
  8. Так, установка и бетонирование опорных столбов завершено.

Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

  • металлический лист, толщиной в 2–3 мм;
  • металлический профиль, уголок и труба;
  • измерительные приборы (уровень, рулетка);
  • металлические петли;
  • сварочный аппарат.

Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

Пошагово

Процесс изготовления створок ворот выглядит следующим образом:

  1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.
  2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
  3. Когда каркас готов можно его обшить.
  4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
  5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
  6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
  7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

Вот так и изготавливаются металлические ворота.

Автоматизация ворот

До сих пор мы рассматривали схему обычных распашных ворот. Но что если вам вдруг надоест вручную постоянно открывать и закрывать створки, или по каким либо причинам захочется модернизировать их. На этот случай инженерами конструкторами были разработаны так называемые линейные электроприводы (автоматика).

Это система состоит непосредственно из самих линейных электроприводов (2 штуки), а так же блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота получают питание от напряжения обычной бытовой сети переменного тока напряжением 220 Вт. На фото все элементы системы элегантно вписываются в оригинальный дизайн ворот «под старину».

Очень важно до установки автоматики заранее предусмотреть несущие столбы. Как в предыдущих примерах их желательно изготовить из бетона, а еще лучше из кирпича

Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов. В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию.

Расположение блока управления системы может быть разным (левым или правым), важно правильно подобрать сечения проводов. На рисунке ниже представлена ориентировочная схема расположения элементов системы и сечения провода

Привод для установки имеет особенность, для него специально нужно предусматривать расстояние от несущего столба. Если это не предусмотрено и ворота нужно сделать вовнутрь, как в нашем случае, то просто нужно аккуратно выдолбить и оформить места под них.

Цена на линейные приводы колеблется от 23 до 36 000 рублей. К примеру, электропривод фирмы «DoorHan» Swing-5000  (до 5 метров), стоит в районе 25 тысяч.

Критерии отбора древесины

  1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
  2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
  3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
  4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
  5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Виды гаражных ворот

Гаражные металлические ворота по своей стоимости могут составлять до 1/3 стоимости всей конструкции металлических гаражей. Ну а для стационарных кирпичных построек цена может иметь решающее значение при выборе между покупкой готовых к установке ворот и возможностью сделать все своими руками.

Чаще всего в строительстве кирпичных гаражей или построек из блоков используются два основных вида распашных ворот:

  • глухие двустворчатые;
  • модели, оснащенные калиткой.

Первый вид конструкции имеет две половинки створок, наглухо зашитых листами металлопроката. Второй вариант подразумевает оснащение одной из створок калиткой дверного типа.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
