Как и для чего производится армирование углов ленточного фундамента?

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Необходимость армирования ленточного фундамента

Большое значение в получении требуемых прочностных характеристик фундамента играет его правильное армирование:

• Арматура, проложенная горизонтально, значительно увеличивает прочность на разрыв и на изгиб.
• Вертикальная арматура служит вспомогательным укрепляющим элементом и обеспечивает возрастание прочности на срез.

Армирование ленточного фундамента осуществляется горячекатаной стальной арматурой сечением 10-22 мм, толщина вспомогательной арматуры – 4-10 мм. Диаметр арматурных стержней или проволоки рассчитывается на стадии проектирования, исходя из предполагаемых нагрузок конструкции.

После заливки бетонной смесью арматура обеспечивает получение железобетонного монолитного фундамента с высокой прочностью.

Как правильно армировать ленточный фундамент

Работы по изготовлению ленточного фундамента начинают с устройства опалубки. Одновременно с устройством опалубки устанавливается собранная в каркасы арматура.

При отсутствии проекта арматурный пояс, как правило, представляет собой два ряда вертикальных арматурных стержней, связанных горизонтальными.

Высота вертикальных  прутьев равна высоте выкопанной траншеи, количество горизонтальных арматурных стержней зависит от ее глубины. Несмотря на то, что вертикальная арматура не испытывает значительных нагрузок, она играет большую роль в увеличении жесткости конструкции фундамента и снижении вероятности деформирования арматурной сетки.

Вертикальные и горизонтальные прутья свариваются на расстоянии 30-70 мм от краев фундамента.

Если ширина фундамента находится в пределах 0,4-0,5 м, его укрепление можно осуществлять с использованием четырех продольных прутьев, установленных на расстоянии друг от друга – 0,2 м. Между собой прутья связывают в квадратный каркас с помощью проволоки.

При решении вопроса  – как армировать ленточный фундамент  – необходимо обращать особое внимание на углы фундамента, где, по советам специалистов, лучше устанавливать под наклоном загнутые прутья. Если арматура соединяется сваркой, то удобнее эти работы проводить вне траншеи. После установки арматуры в фундаменте предусматривают вентиляционные отверстия

Затем собранную конструкцию заливают бетонной смесью. Заливка бетона должна осуществляться постепенно, слоями, с трамбовкой каждого уложенного слоя

После установки арматуры в фундаменте предусматривают вентиляционные отверстия. Затем собранную конструкцию заливают бетонной смесью. Заливка бетона должна осуществляться постепенно, слоями, с трамбовкой каждого уложенного слоя.

При выборе вида фундамента необходимо учесть такие важные свойства грунта, как:

• пучинистость и просадку,
• глубину его промерзания,
• глубину нахождения грунтовых вод.

При проведении фундаментных работ важно соблюсти все технологические тонкости: использовать цемент марки, которая не ниже запроектированной, соблюсти пропорции составляющих бетонной смеси, выдержать температурно-влажностный режим твердения бетона. Только тщательное выполнение всех этих условий позволит получить качественный долговечный фундамент, способный обеспечить длительный эксплуатационный срок всего дома

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал

Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

• нахлестное;
• тавровое;
• крестовое.

Вязка

Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Правильное армирование углов мелкозаглубленного ленточного фундамента

• Каркас располагают на расстоянии в 5 сантиметров от фундамента.
• Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
• Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Арматура для фундамента

Можно выделить 2 основных варианта арматуры, применяемых  в процессе строительства:

1. Стальная, которая, в свою очередь, подразделяется на 2 подвида:

• Стержневую;
• Проволочную.

2. Композитная. На сегодняшний день именно такой вариант применяется довольно редко по причине немаловажных минусов.

Для армирования ленточного фундамента  применяют стержневой вид  арматуры к роли основного рабочего материала, а также гладкую арматуру  в качестве дополнительного.

Главным свойством рабочей арматуры считается её способность оперативно и превосходно  сцепляться с бетоном. Такую продукцию производят с периодическим профилем и подразделяют на классы касательно показателей прочности.

Стальная арматура

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

• мелкозаглубленный;
• заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Правильное связывание арматуры.

Основную нагрузку любой железобетонной конструкции или плиты должна выдерживать продольная арматура, которая располагается в нижней и верхней части. В качестве продольной арматуры обычно используются горячекатаные стальные стержни класса А3. При высоте ленточного фундамента, превышающей 1,5 м также закладываются поперечные и вертикальные прутья горячекатаной гладкой арматуры диаметром от 6 до 8 мм класса А1.

Армирование фундамента своими руками схема.

Продольные прутья должны находиться внутри каркаса плиты или фундамента. Благодаря такой связке уменьшается вероятность появления трещин в бетоне, их распространения, а также стержни арматуры фиксируются в требуемом положении. Каким должен быть шаг между продольными стержнями и поперечными прутьями армирования указано в пункте 7.3.4 СНиП 52-01-2003.

При связывании арматуры внутри опалубки фундамента пользоваться сваркой нежелательно, поскольку повышение температуры негативно влияет на характеристики металла. Однако если в маркировке арматуры присутствует символ «С», ее можно сваривать между собой. К примеру, при наличии арматуры марки А500С для ее соединения можно пользоваться электросваркой. Во всех иных случаях арматура внутри фундамента или бетонной плиты связывается вязальной проволокой.

Армирование фундамента своими руками связка.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Варианты армирования

Правильная схема армирования углов предполагает обязательное выполнение анкеровки, формирование разных по силе связей для разных зон стены. Ведь углы и примыкания постоянно испытываются серьезными нагрузками и должны быть максимально жесткими.

Просто вязать продольные стержни прямо нельзя, это не обеспечит должной прочности конструкции. Всего существует три способа армирования данного типа.

Основные методы армирования:

П-образная укладка

Используются специальные П-образные элементы по углам и местам примыканий. Ширина элемента равна ширине каркаса, длина – минимум 50 диаметров продольного стержня. Элементы привязываются к главным продольным стержням открытой частью стороны П в направлении угла, в каждом из которых устанавливают по два элемента (для каждого горизонтального уровня). В местах примыкания достаточного одного на уровень.

Соединения типа «лапка» и внахлест

Жесткость обеспечивается за счет сгиба свободного конца, внутреннюю арматуру к горизонтальной привязывают внахлест, а ко внешней связке вяжут лапкой. Шаг поперечной угловой и вертикальной арматуры рассчитывается в соотношении 3/8 высоты фундамента. Длина лапки должна быть 3-5 сантиметров.

С использованием Г-образного хомута

Внутренние продольные прутки жестко крепят к внешним продольным внахлест, шаг составляет ¾ высоты фундамента, внешний и внутренний продольный каркас соединяется дополнительными поперечными элементами. Длина соединения внахлест равна 50 диаметрам горизонтальных прутьев.

Горизонтальные поперечные хомуты

При возведении фундамента своими руками эти пруты назначаются конструктивно и не зависят от сечения. Нужно при этом учитывать нагрузку от элементов здания (для массивных лучше предусмотреть запас). По тем же документам, что и для продольного усиления, минимальный диаметров поперечных прутов назначается 6 мм, но не менее 0,25 диаметра рабочей арматуры.

Шаг стержней назначается не менее 20 диаметров рабочих прутов. Например, при сечении продольных элементов 14 мм, шаг горизонтальных хомутов должен быть не менее 280 мм. Для простоты монтажа своими руками принимают округленное значение — 300 мм.

Длина стержней зависит от ширины ленты и требуемого защитного слоя. Закрепление выполняют поверх рабочей арматуры. Стыкование по длине обычно не требуется.

Важные правила армирования

Рисунок 4. Как выглядит армирование ленточных углов

Чтобы ленточная конструкция была прочной, вязку углов нужно проводить технологически правильно. Нужно соблюдать такие правила:

1. Металлические прутья располагаются на расстоянии 5 см от края границ конструкции. В этом случае они будут защищены от ржавления, если края основания начнут разрушаться.
2. Минимальный шаг между поперечинами составляет 25 см, но не стоит укладывать их дальше на расстоянии 45 см друг от друга. Так, обеспечивается расчетная прочность фундамента.
3. Общий диаметр слоя при армировании ленточной конструкции составляет 0,1% общего ее сечения. Для определения этого параметра высота основания умножается на ширину.
4. Расстояние между вертикальными прутьями при армировании – 50-80 см.
5. Диаметр основной арматуры – 1-2 см. Что касается дополнительных элементов, то тут показатель равняется 0,4-1 см.
6. Работы по армированию и вязке фундамента должны выполняться в строгой последовательности.
7. Маркировка с буквой К на прутьях говорит о том, что они устойчивы к коррозии и ржавлению.
8. Если ленточное основание мелко- или среднезаглубленное, то количество поясов для армирования составляет 1-3. Для глубоких фундаментов этот показатель равняется 3.
9. В местах пересечения прутьев используется вязка металлической проволокой. Фрагменты имеют длину не менее 20 см. Их диаметр составляет 1,2 мм.

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Технология армирования

Начнём, пожалуй, с того, что ленточное основание – это монолит, выполненный из стального каркаса и бетона. Именно каркас позволяет монолитной ленте выдерживать несущие нагрузки. Поэтому следует правильно выполнять все этапы его обустройства, в том числе и вязку. Представляем подробную инструкцию выполнения работ по каждому этапу.

Подготовка материала

Подбирать материал для обеспечения каркаса для ленточного фундамента необходимо согласно проекту. От того, какую нагрузку планируют разместить на основание дома, определяется диаметральное сечение стальных прутьев.

Чаще всего необходимо приобретать материал разного диаметрального сечения. Более подробные параметры для арматуры в ленточном фундаменте указаны в таблице.

Перед монтажом каркаса рассортируйте прутья

После того, как материал закуплен и доставлен на строительную площадку, нужно подготовить его к работе. Для этого необходимо:

• рассортировать прутья в соответствии с диаметральным сечением;
• при необходимости выровнять;
• нарезать арматуру необходимых размеров.

Далее собирают каркас для ленточного фундамента. Состоит он из горизонтально размещённых прутьев, соединённых друг с другом посредством расположения коротких горизонтальных элементов из стали, связанных между собой проволокой. Одним из важных моментов является правильная вязка арматуры для ленточного фундамента.

Монтаж каркаса

Перед тем как приступить к установке армирующего пояса, обустраивают опалубку. Затем устанавливают два пояса каркаса внизу и вверху траншеи. Нижнюю часть укладывают на некотором расстоянии от дна траншеи. Для этого можно разместить несколько кирпичей и уже на них разместить прутья.

Далее вбиваем в землю вертикальные прутья фиксаторы и начинаем их привязывать к нижнему поясу. Далее постепенно обустраиваем верхний армирующий пояс.

Вязка арматуры

Прутья вязки должны быть неподвижно закреплены

Как правильно вязать арматуру для ленточного фундамента? В первую очередь необходимо следить за тем, чтобы все элементы были соединены надёжно.

После процесса вязки прутья не должны двигаться по отношению друг к другу.

Дело в том, что если вязка будет выполнена неверно, то при заливке бетона под его давлением каркас просто развалится. От этого существенно пострадает степень прочности. Как уже было сказано выше, способов вязки существует несколько:

1. С применением сварочного аппарата. В процессе такой вязки в местах касания арматурных прутьев производят сваривание дуговой электросваркой. Сами соединения получаются довольно прочными, но многие специалисты считают его не очень эффективным, так как в местах сварки теряется прочность металла. Также для соединения стеклопластиковой арматуры данный способ абсолютно не подходит.
2. Ручная вязка с помощью проволоки. Для этого применяется специальный крюк, который можно приобрести в любом строительном магазине. Для облегчения работы крюк можно вставлять в шуруповёрт.
3. В последнее время широкое распространение для вязки арматуры начали получать пластиковые затяжки. Но применять их следует, если объём работ небольшой, а также при вязке стеклопластиковых прутьев.

Алгоритм ручной вязки

Рассмотрим, как правильно вязать арматуру для ленточного фундамента вручную. Для этого необходимо приготовить вязальную проволоку и крюк, а затем выполнить следующие шаги:

• отрезать кусок проволоки длиной около 20 см. Использовать лучше материал из стальной обожжённой проволоки с диаметральным сечением 1,2 – 1,5 мм;
• подготовленный кусок складываем пополам и пропускаем накрест в местах соединения арматуры. С одной стороны образовалась своеобразная петля, а с другой – концы проволоки. Наложите друг на друга эти две части и скрестите;
• выполните несколько скруток вручную, затем вставьте крюк и закончите скрутку до конца.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

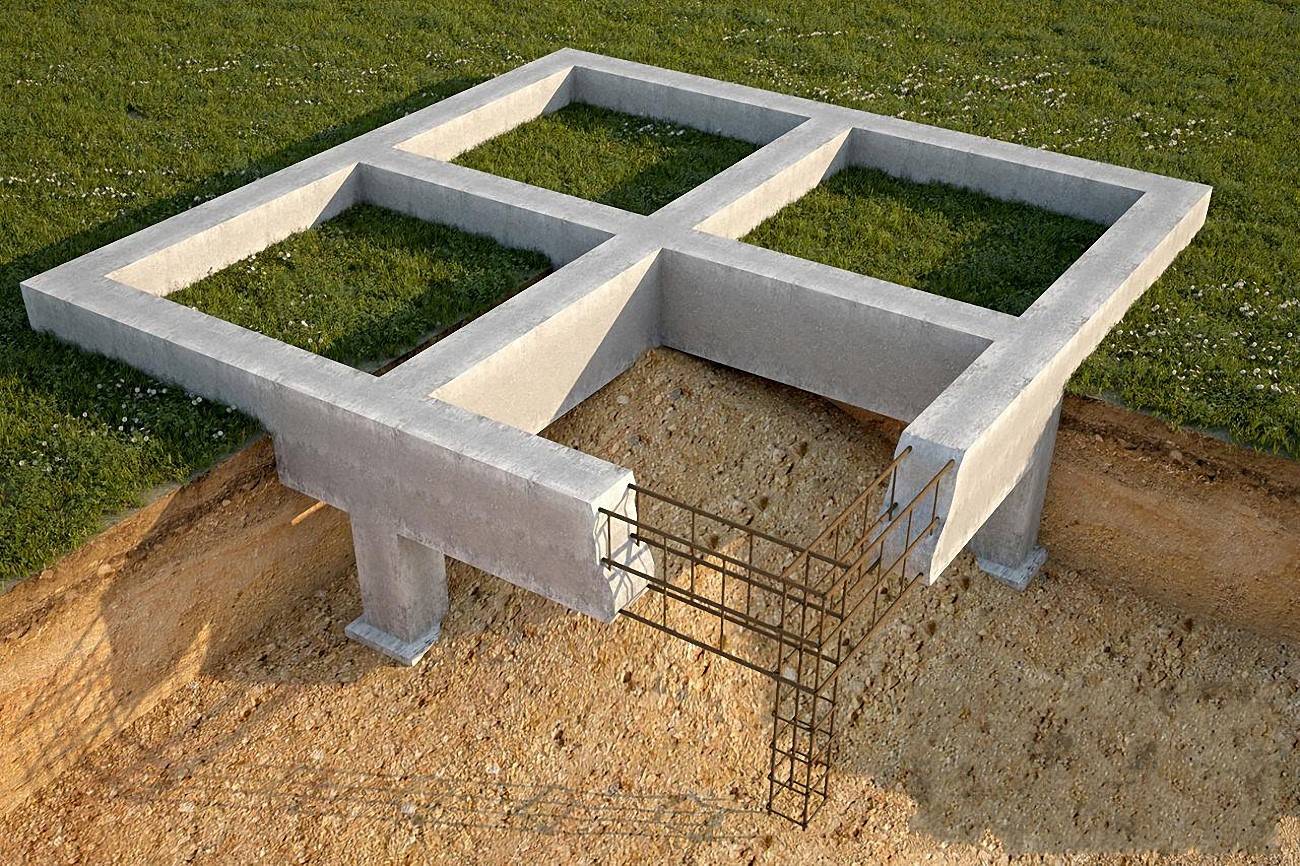

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
