Армопояс на газобетоне: для чего нужен, пошаговая инструкция, цена

Предназначение

Армопояс в доме из газобетона – это гарантия того, что со временем стены и фундамент, потолок не дадут трещины, но и это далеко не все.

компенсирует деформирование стен с разным процентом и уровнем модуля упругости, при неравномерно усадке и землетрясении;
компенсирование точеного типа перенапряжения газобетона, происходящего в процессе монтажа перекрытия и крыши, при крепеже деталей не даст трещин;
выполняет собой роль распора при распределении давления возведенной крыши и этажей;
помогает выровнять стены и повышает саму жесткость всей конструкции;
позволяет возводить дом даже на участке с наклоном.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

Подготовка деревянных щитов.
Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
Крепление конструкции к стене саморезами или длинными гвоздями.
Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
Заливка цементным раствором.

Как сделать армопояс на газобетоне – видео

Все манипуляции могут быть реализованы собственноручно при наличии хоть какого-то опыта в строительстве. Его надлежит надежно закрепить в массиве стены.

Арматурный каркас

Моделирование каркасной сетки подчиняется общим нормам, принятым при ведении бетонных работ.

Технологические принципы:

кольцевой каркас формируется на основе четырех стержней арматуры, зафиксированных перемычками;
в поперечном сечении каркас составляет квадрат или прямоугольник;
для работы используется ребристый прут, продольный – 8-14 мм, поперечный – 6-8 мм;
шаг ячейки – 100-150 мм.

Прутки не должны соприкасаться с основным материалом, в чем помогут пластиковые или деревянные подпорки. Они позволят заливке распределить равномерно.

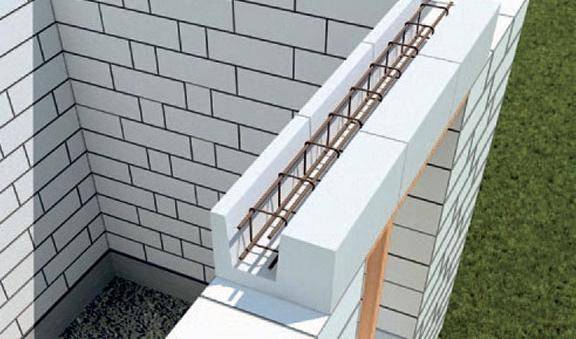

Как сделать армопояс по газобетону из U-образных блоков

Это универсальный, но более дорогостоящий вариант по сравнению с аналогичными технологиями.

Последовательность действий:

на верхний ряд кладки размещают лотковые модули с использованием клеевого раствора;
размер армопояса для газобетона должен соответствовать толщине стены, высотой не более 30 см;
внутри блока, ближе к наружной стороне, укладывается теплоизоляционный материал (прослойка пенополистирола);
проводится закладка арматурного каркаса, заливка бетонной смеси.

Использование перегородочных блоков

Система имитирует кладку U-блоков. Модули играют роль несъемной опалубки, прочности клеевой массы достаточно, чтобы выдержать нагрузку от заливки бетона.

Последовательность действий:

с использованием клеевой смеси на верхний ряд кладки размещается перегородочный блок (100/50 мм). Мелкий блок размещается с внутренней стороны;
внутрь выкладывается теплоизоляция и арматурный каркас;
проводится заливка.

Подобным образом реализуется строительство армопояса из кирпича на стены из газобетона, что целесообразно при толщине 510-610 мм. В половину кирпича выкладываются две стенки конструкции, в образовавшуюся полость закладывается арматура и заливается бетон. Армопояс из кирпича можно укладывать на фундамент, под плиты перекрытия, под кровлю.

Использование съемной деревянной опалубки

Лучше выбирать доски с максимально ровной поверхностью. Сверху армопояс получится ровным

Такой армопояс чаще всего обустраивается на домах, возведенных на основе 300, 250, 200 мм блока. Каркас щитовой опалубки создается на основе обычных досок, ОСБ, ламинированной фанеры. Высота системы должна составлять 200-300 мм, толщина соответствует толщине стены.

Технологические принципы:

перегородочные блоки 100 мм укладываются на верхний ряд кладки ближе к наружной части стены при помощи клеевого раствора;
с внутренней стороны монтируют щитовую опалубку;
когда опорный каркас готов и заложена арматура, производится заливка бетона М200. Можно использовать более прочный материал М300/М400, если высота объекта превышает один этаж.

Армопояс на газобетоне под деревянные перекрытия может закладываться на двухсторонней опалубке с пенополистиролом с внешней стороны.

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него укладываются элементы перекрытия или кровли. Если вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов. А так же конструция армирования стен – должна быть более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

Схема опалубки армопояса.

С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать – тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Армирование кладки коробки из газобетона.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном оконными и дверными проёмами, также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора .Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Зачем нужен армопояс в доме

Схема дома из блочных материалов Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушений.

Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.

Армопояс также хорошо перераспределяет точечные нагрузки

Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона обязательно выполнять армирование под железобетонные плиты перекрытия. Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног

Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши

Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.

Устройство деревянных перекрытий в газобетонных домах

Газобетон – достаточно теплый и легкий материал. Его увеличивающаяся популярность объясняется тем, что газобетонные блоки хорошо удерживают тепло и имеют низкую стоимость.

Но важно помнить, что этот материал не обладает высокой прочностью. Это необходимо учитывать при выборе остальных несущих конструкций

Если говорить о перекрытиях, то деревянные перекрытия в таком доме из газобетона станут самым лучшим вариантом.

Виды конструкций

Чтобы разделить межэтажное пространство можно применять следующие виды конструкций:

перекрытие по балкам;
плитное перекрытие;
монолитное перекрытие.

Применение в газобетонном доме тяжелых металлических или железобетонных элементов нежелательно, поэтому выполнение перекрытия по деревянным балкам – самый распространенный и разумный вариант.

Сборное железобетонное

Схема опирания ж/б перекрытий

К положительным сторонам данного вида конструкции можно отнести:

высокая скорость монтажа;
надежность и прочность;
негорючесть.

Недостатков у данного типа намного больше. Особенно они заметны при строительстве частного дома из газобетона:

ограниченное количество типоразмеров;
большая масса элементов;
необходимость использования грузоподъемной техники;
невозможность применения при сложной форме помещения;
необходимость наличия большой площади для складирования.

Монолитное железобетонное

Монолитное перекрытие позволяет использовать его в помещениях сложных форм и с нетиповыми пролетами. Существует два типа таких перекрытий для частного дома:

по деревянным балкам и влагостойкой фанере;
по металлическим балкам и профлисту.

Второе для газобетонного дома сразу же отпадает из-за высокой массы и слишком больших различий в характеристиках материала. Монолитное перекрытие с использованием деревянных балок подходит для зданий с небольшими пролетами, поскольку при увеличении расстояний между стенами, увеличивается толщина бетонного слоя.

Устройство бетонных перекрытий значительной толщины создает слишком большие нагрузки на хрупкие газобетонные стены.

К положительным характеристикам данного вида конструкции можно отнести:

возможность заливки площади любой формы;
нет необходимости в сложной технике;
прочность и надежность.

К минусам относятся:

Материалы для армирования

Чаще всего для армирования газосиликатной кладки используется металлическая арматура, размеры которой зависит от места применения. При усилении стен применяются прутья диаметром 6-8 мм, для создания армопояса на газосиликатные блоки по уровню перекрытия рекомендуется использовать изделия диаметра 10-12 мм.

Альтернативным материалом является оцинкованная металлическая сетка. Рекомендуемая толщина стальных прутков, используемых при такой технологии армирования газосиликата, составляет 3-5 мм, а сторона квадрата ячейки – не более 50 мм. Для усиления опор проемов можно применять сетку с более крупной ячейкой – до 70 мм.

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление

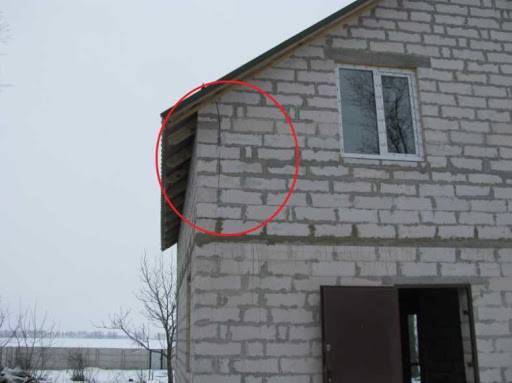

Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

При помощи деревянной опалубки.
Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

Под цельную железобетонную конструкцию.
Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Основные характеристики

Для обеспечения прочности и надежности строящегося архитектурного сооружения процесс армирования основания под кровельную систему должен начинаться с планирования и произведения соответствующих расчетов.

Согласно техническим требованиям и строительным стандартам, ширина данного элемента должна полностью соответствовать ширине стены. Аналогично обстоит ситуация с расчетом длины, то есть длина армированного основания полностью совпадает с длиной каждой из стен. Минимальное сечение составляет 25х25 см.

Что касается высоты армированного пояса, то данный показатель может варьироваться от 15 до 30 см. Не рекомендуется заливать армопояс под мауэрлат высотой менее 15 см – столь низкое основание из бетона и арматуры не удержит вес кровельной системы.

Для изготовления армопояса используется арматура диаметром не менее 1,2 см. Прутья должны быть крепко и надежно зафиксированы между собой. Монолитное армированное основание и уложенный сверху мауэрлат опоясывают архитектурную конструкцию по всему периметру.

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом. Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

порывов ветра;
неравномерной усадки здания;
проседания грунта под основанием;
температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

соорудить проемы любого размера, но обойтись без использования специальных перемычек;
обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Каким стеновым материалам он нужен?

Для ячеистых бетонов эта конструкция необходима практически всегда. Кирпич позволяет пропустить этап сооружения армопояса под мауэрлат. Однако если кирпичный дом будет «вынужден» находиться в сейсмоопасном регионе, то таким сооружениям армирующий пояс необходим. Есть и другие условия. Чаще армопояс сооружают, когда:

необходимо исправить ошибки, допущенные во время строительства стен;
строительные работы ведутся в местности с просадочным грунтом;
занимаются сооружением мелкозаглубленного фундамента;
здание располагается близко к какому-либо водоему;
строят дом на участке со сложным рельефом.

Легкие и хрупкие газо-, пено- и керамзитобетон — материалы, требующие такого «опоясывания» «по умолчанию». Эти блоки, отличающиеся прочностью на сжатие, совершенно не способны достойно «работать» на изгиб. Появление трещин из-за неравномерного распределения нагрузок будет только вопросом времени.

По этой причине новомодные крупные изделия не рассчитаны на точечные нагрузки плит перекрытия, на давление стропильной системы и на подвижки грунта. Некоторые считают, что при сооружении перекрытий из дерева этот этап можно пропустить. Это не так: материал роли не играет, армопояс нужен в любом случае.

Нагрузка на стены стропильной системы — другая реальная угроза дому. Самая важная задача армопояса — гарантировать надежную фиксацию мауэрлата, однако иногда поступают по-другому: крепят его прямо к блокам. Потенциальная опасность такого решения — постепенное расшатывание креплений из-за ветровой нагрузки. Последствия столь опрометчивого шага предугадать нетрудно.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

Изготовление арматурного каркаса;
Установка опалубки;
Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

установка производится на всем периметре будущего здания, с учетом внутренних стен;
для наружных несущих стен используются блоки с плотностью не ниже D-500;
высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

Пластика.
Алюминия.
Железа.
Фанеры.
Дерева.
Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Особенности устройства армопояса для газобетона

Она формируется на основе доступных стройматериалов:

арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.

Армопояс для газобетона не только увеличивает сопротивляемость стен дома нагрузкам из внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяются:

строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны

При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Армирующий пояс на газобетонных блоках
