Виды опалубки для армопояса, особенности установки и демонтажа

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

• Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
• Стены строения возводятся из камня, кирпича, монолитного бетона.
• Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Укладка блоков

Перед установкой блоков нужно подготовить цементный раствор (марка М 100) из расчёта 10–15 л раствора на один блок.

Блоки укладывают в таком порядке:

1. Сначала ставят блоки по углам постройки.
2. Между ними натягивают верёвки, для облегчения кладки.
3. Укладывают блоки по уровню.
4. Швы между блоками заполняют раствором.
5. Для первого ряда лучше использовать блоки несколько больших размеров или плоской формы – это придаст устойчивости фундаменту.
6. Каждый следующий ряд укладывают в направлении, противоположном предыдущему.
7. Между рядами ложится слой раствора (1.5 см).
8. Принцип укладывания блоков схож с кирпичной кладкой: швы предыдущего ряда накрываются блоками следующего.
9. Сначала выполняют наружные стенки фундамента, а после – внутренние перегородки.
10. Если между блоками остаётся небольшая щель, её можно заполнить бетоном или кирпичом, нет необходимости резать блок, подгоняя его под размеры щели.

Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант — выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм

Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии

Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича

Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона

Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

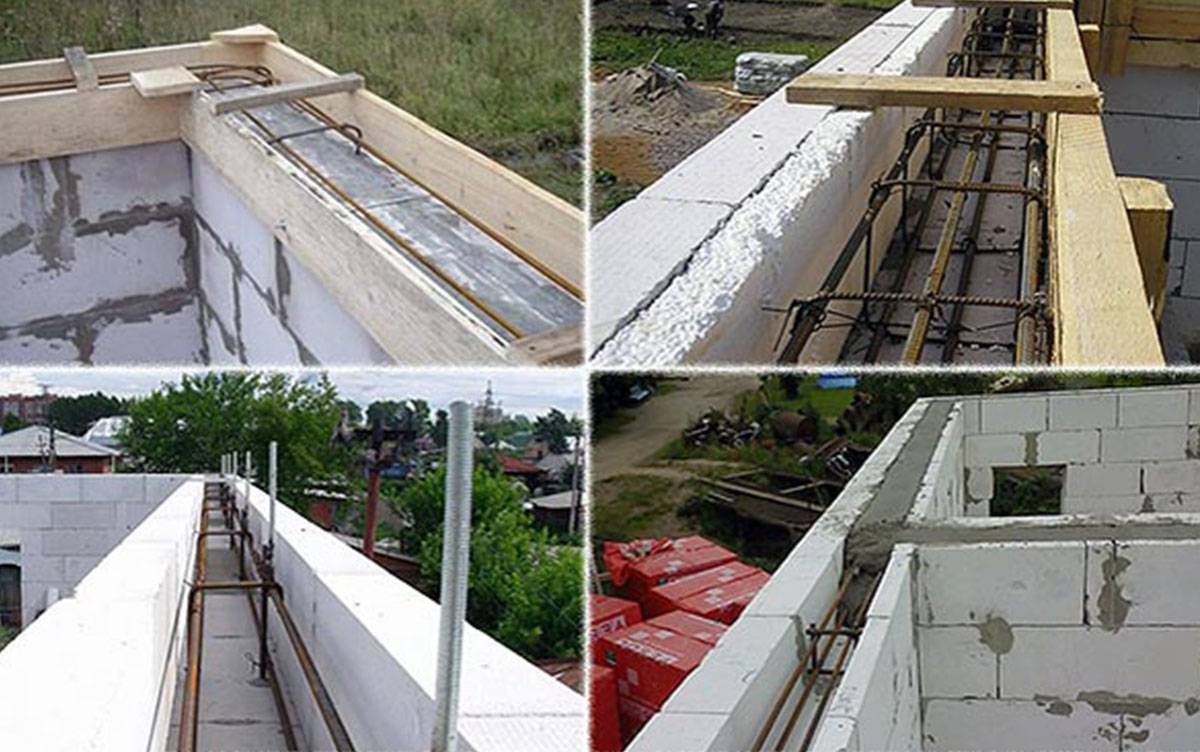

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

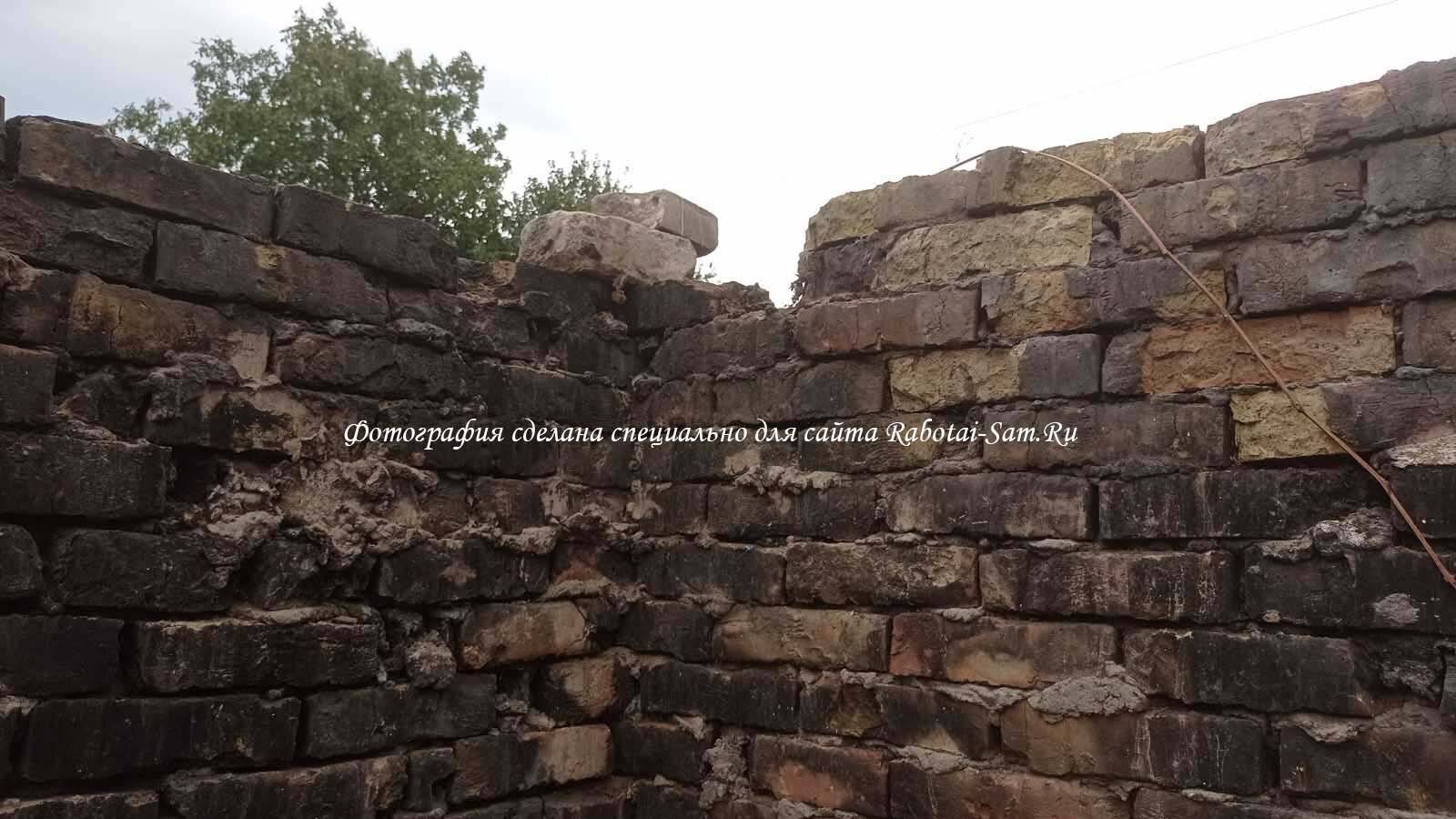

ШАГ 1: зачистка стены. Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

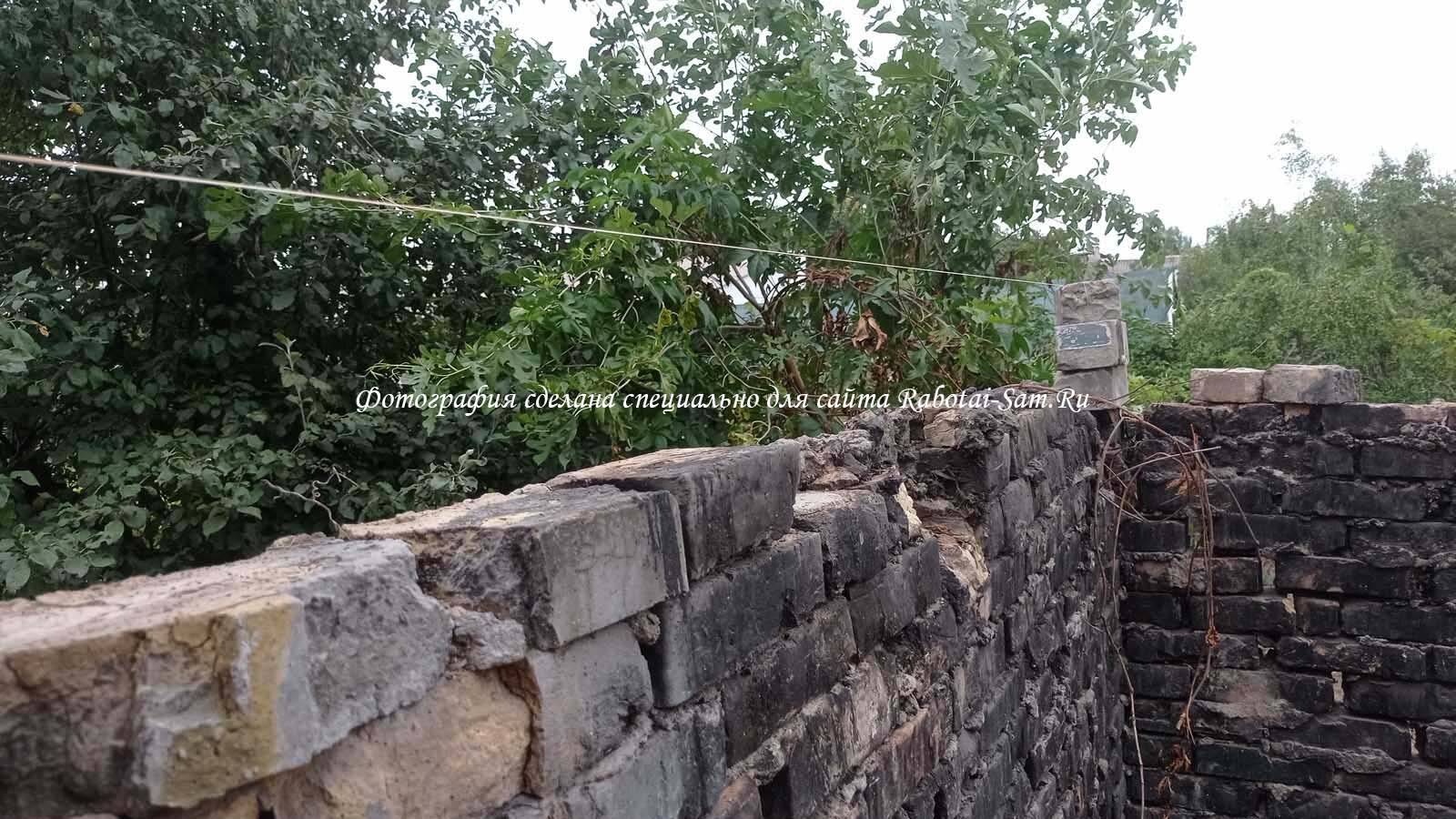

ШАГ 2: делаем разметку. Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

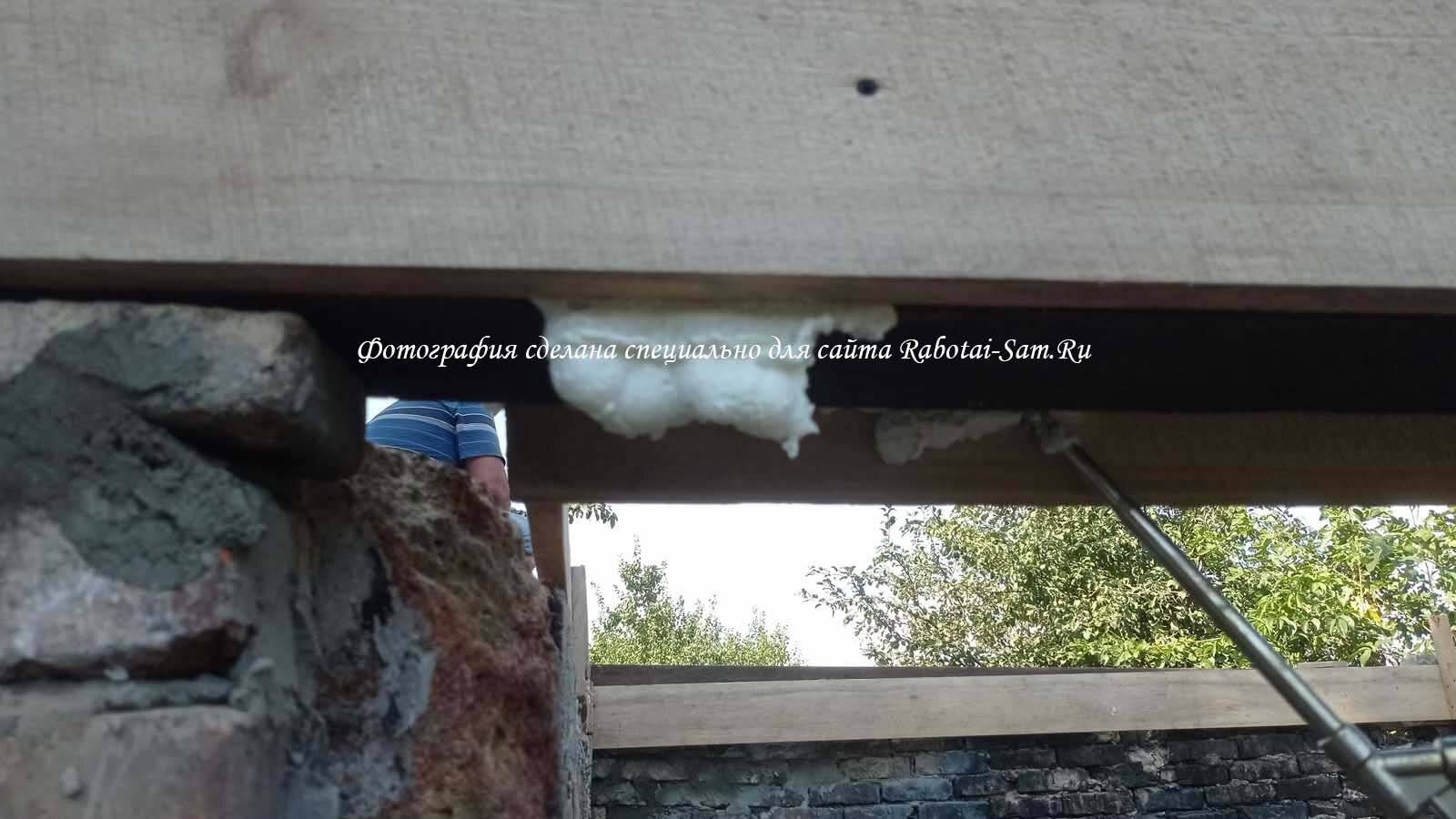

ШАГ 3: опалубка. Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Материалы опалубки для армопояса

Справедливо считается, что для создания опалубки подойдут любые листовые строительные изделия. Исходя из этой придуманной кем-то аксиомы, застройщики, решившие самостоятельно возвести опалубку, начинают фантазировать и беспощадно экономить.

Обычно неопытный самодеятельный строитель полагает, что небольшая высота боковых ограждений, — как правило, не более 30 см, — позволяет применить в изготовлении ненужные мебельные щиты, старые доски от разборки хозяйственных строений, деформированные металлические листы или снятый при ремонте полов ламинат.

Рачительный хозяин при этом забывает, что:

• изготовление простенького щита в таком варианте займёт значительно больше времени;
• прочность бывшего в употреблении материала сомнительна;
• после демонтажа ограждения на поверхности армопояса отразятся все неровности, погнутости, неплотные стыки;
• заливка и вибрация бетонной смеси предполагает большие нагрузки на стенки и крепления опалубки.

Подача бетона на верхнюю часть стены – это тяжёлый физический труд. Уставший исполнитель, неудачно опрокинувший ведро с бетоном на стенку опалубки, легко может её сломать. И когда бетон прорвёт ограждение, начнутся серьёзные технические и финансовые проблемы.

Противоположная тенденция, — применение для изготовления опалубки дорогих материалов с избыточной прочностью. Это также неверный подход, — лучшее решение находится где-то в середине, диктуется рациональностью.

Использовать можно:

• доски от 25 мм толщ.;
• листы фанеры от 8 мм;
• ОСП от 10 мм;
• листы металлические, в том числе алюминиевые, — без следов деформации.

Перечисленные параметры – не догма, но их следует придерживаться. Использование материала меньшей толщины потребует более частого усиления щитов различными стяжками, распорками, креплениями.

Проверенные временем рекомендации по приобретению и использованию материалов:

• Приобретайте новые доски и листовые материалы для возведения опалубки.
• Проводите крой и крепёж так, чтобы можно было демонтировать щиты без повреждения материала.
• Боковые внутренние стенки опалубочной системы обейте или оклейте полиэтиленовыми плёнками, — доски останутся чистыми, бетон не просочится даже через мелкие щели, поверхность пояса будет ровной, гладкой, бетон не будет терять влагу и лучше наберет прочность.

Строительными нормативами обозначено, что возврат материалов от разборки опалубки составляет не меньше 75 %, то есть допускается повреждение лишь четверти от всех использованных досок или листов. Например, из 2-х кубометров доски после демонтажа опалубки целыми и невредимыми должны остаться 1,5 куб.м, а 0,5 куба или примерно 5-6 т.р. – это прямые затраты.

Если до начала изготовления опалубки провести подобные предварительные расчёты, то многие застройщики примут решение приобрести новые материалы, а не городить опалубку из «бесплатных» отходов и остатков.

Требования к конструкции:

• Прочность и жёсткость – основные критерии.
• Водонепроницаемость обеспечивает нужное качество поверхности без последующей доработки.
• Простота монтажа и разборки.
• Возможность использования демонтированного материала для аналогичных либо иных целей.
• Умеренная стоимость.

Правила устройства качественной опалубки:

• Перед монтажом необходимо зачистить стены от различных неровностей для плотного прилегания щита к поверхности.
• В процессе установки следует контролировать вертикальность устанавливаемых щитов и направляющих.
• Для устранения прогибов, разрывов, деформаций досок и иных элементов нужно руководствоваться качеством материала: при появлении сомнений в надёжности следует увеличить количество креплений.
• При обнаружении щелей между поверхностью стены и щитом опалубки необходимо её заделать шпаклёвкой, паклей или обычной глиной.

Свойства материала и особенности работы с ним

Данный материал обладает рядом положительных качеств, к которым можно отнести и стоимость, и строительные характеристики, а самое главное простоту работы с ним. Во многих характеристиках газобетон превосходит кирпич. Единственное в чем уступает газобетон, это в своей прочности.

Именно по этой причине необходимо учитывать нюансы при строительстве из газобетона:

1. Для такого дома должен быть хороший фундамент.
2. Ровная поверхность для строения.
3. Для строений из газобетона необходимо устройство армопояса, который обязателен.

Армопояс предусмотрен для газобетона, чтобы предотвратить разрушение стен, которое может произойти под давлением кровли. Также эта конструкция упрощает возможность крепления мауэрлата. Сам материал – газобетон, недостаточно прочно удерживает крепежные элементы. Для строительства строений из газобетона необходимо придерживаться существующей технологии.

Для установки армопояса можно применять два способа. В первом способе используется деревянная опалубка, во втором – доборные блоки. Если рассматривать оба случая, то точно можно сказать, что первый сложней в исполнении, второй проще, но более дорогостоящий.

Опалубка для армопояса из досок. Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах

Еще одно немаловажное условие – приемлемая стоимость

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

• алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии. Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
• древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
• пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
• комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2.5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.6 – 0.8 м. Сборка выполняется саморезами либо гвоздями. Второй вариант несколько дешевле, но при разборке опалубки возникают затруднения с его извлечением.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

• на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
• готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
• опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
• верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
• в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
• залитая масса укрывается полиэтиленом.

Какой ширины и высоты должен быть

При строительстве здания из газобетонных блоков размеры конструкций железобетонных элементов, армирования закладываются в проекте по расчётам первой и второй группам предельных состояний. Это положение обязательно для сооружений первого класса ответственности.

Для частных домов, относящихся к КС2 — КС1 уровням надёжности (ГОСТ 27751-2014), допускается конструктивное назначение размеров балки и армирования с учётом рекомендаций СП 52-101-2003 раздел 8. Расчёт проводится по сбору нагрузок от вышележащих элементов.

Ширина конструкции назначается по размеру блока или внутренней полости U-элементов с учётом утеплителя. Высота — поверху блока или учитываются рекомендации по установке арматуры, если применяется опалубка. Допускается уменьшение высоты, когда это позволяет расчётная нагрузка. Рекомендуется использовать бетон класса не ниже В25 (М 250).

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:
