Делаем армопояс в доме из газобетона

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопояса
Краткое описание, преимущества и проблемы
В специальные U-блоки
Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса

Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах

Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку
Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

Делаем армопояс на пеноблок – первая стадия работ

Что нужно для начала кипиша? В первую очередь – стена, поскольку без нее у нас плохо получиться рассмотреть армирование пояса сверху. Желательно ровная, чтобы и не «выступать» и не «заподлицо». Хотя разницы нет, можно армировать и после пьяного гастарбайтера, просто опалубку будет чуть сложнее выставить.

Из какого пенобетона сделать стену? Все просто: плотность ниже – постройка легче, плотность блока высокая – постройка тяжелее и выше. Для дома – D900, для курятника с легкой крышей – D600. Это условно, для примера. Допустим, стена из пенобетона у нас есть, последний ряд выровнен уже и есть 20-25 сантиметров для опалубки и будущего армопояса.

В принципе, мы уже рассмотрели, как сделать армопояс по пеноблоку. Процесс предельно простой. Арматуру сваривать не нужно. Она не должна держаться крепко и сваренные соединения – это минус, а не плюс! Просто легонько посадить на проволоку или и вовсе положить сверху, главное – чтобы бетоном не смыло при заливке. Можно использовать крючки для вязки арматуры, они существенно облегчают жизнь.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Основные характеристики

Для обеспечения прочности и надежности строящегося архитектурного сооружения процесс армирования основания под кровельную систему должен начинаться с планирования и произведения соответствующих расчетов.

Согласно техническим требованиям и строительным стандартам, ширина данного элемента должна полностью соответствовать ширине стены. Аналогично обстоит ситуация с расчетом длины, то есть длина армированного основания полностью совпадает с длиной каждой из стен. Минимальное сечение составляет 25х25 см.

Что касается высоты армированного пояса, то данный показатель может варьироваться от 15 до 30 см. Не рекомендуется заливать армопояс под мауэрлат высотой менее 15 см – столь низкое основание из бетона и арматуры не удержит вес кровельной системы.

Для изготовления армопояса используется арматура диаметром не менее 1,2 см. Прутья должны быть крепко и надежно зафиксированы между собой. Монолитное армированное основание и уложенный сверху мауэрлат опоясывают архитектурную конструкцию по всему периметру.

Блиц-советы

1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Высота армопояса

Геометрические и технические характеристики монолитной конструкции определяются расчетом. Обычно ширина пояса равняется ширине стены, 30-50см. Так как опирание сборного или монолитного перекрытия на стены составляет всего 120см (на практике – 150-200см), то исходя из этого, ширину пояса можно принять меньшего размера. Рекомендуемая высота армопояса – 30см.

Высота армопояса

В коттеджах, где планируется создать легкие перекрытия, допускается установка в поясе плоского каркаса. Каркас-лесенка готовится прямо на стене, непосредственно в опалубке. Он представляет собой 2 стержня (для широкой стены 3 стержня) периодического профиля (диаметр по расчету), соединенных между собой поперечными прутьями. Шаг прутьев 50 см. Армопояс под плиты перекрытия этажа несет более высокие нагрузки. Поэтому каркас изготавливают объемный из 4-х или 6-ти продольных арматурных стержней и перевязывают поперечными хомутами из проволоки.

Классификация деревянных перекрытий

Практически невозможно построить дом и при этом не использовать деревянные перекрытия. Кому-то они нужны для сооружения подвала, кому-то для возведения мансарды. Установка балок перекрытия помогает в доме отделить подсобные помещения от жилых. Каждое такое перекрытие имеет свое назначение, в связи с которым оно и принадлежит к той или иной классификационной группе:

• Цокольное или подвальное перекрытие. Его основной функцией является полная изоляция подвала от этажа, на котором находятся жилые комнаты. Самое главное для такого перекрытия – хорошая теплоизоляция, поскольку цокольный этаж, как правило, не отапливается, и с него может веять холодом.
• Чердачное перекрытие. Оно изолирует чердак от верхнего этажа дома. Для него тоже очень важен высокий уровень теплоизоляции, а также пароизоляции.
• Междуэтажное перекрытие. Их часто делают в современных коттеджах на несколько этажей. Главный показатель такого перекрытия – качественная звукоизоляция.

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

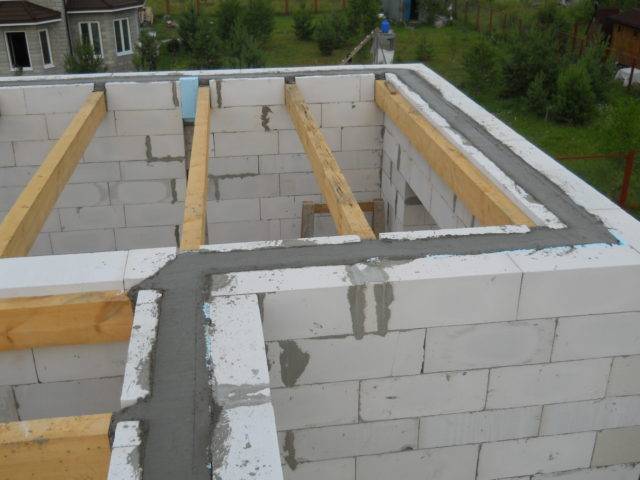

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Зачем нужен сейсмопояс для газобетонных блоков?

Несмотря на то, что устройство армированных поясов существенно удорожает строительство таких объектов, их выполнение проводится обязательно и пренебрегать этим нормативом нельзя. Уменьшение расчетных размеров армопояса приводит к ослаблению стеновой конструкции, появлению в них трещин и созданию аварийной ситуации в доме.

Обязательные зоны размещения армопоясов на газобетонных стенах:

1. По периметру фундамента в местах установки перекрытий под мауэрлатом. Ширина армопояса выполняется в 50 см и шире фундамента на 150-200 мм симметрично с каждой стороны.
2. После цокольного этажа перед 1-м рядом стеновой кладки.
3. С чередованием через несколько рядов в стенках.
4. Перед выполнением оконных и дверных проемов.
5. Перед установкой плиты межэтажного перекрытия.
6. Перед установкой кровли.

Таким образом, система армирования стеновых конструкций дома из газобетона объединяет все составляющие строения в одно целое и формирует особенные ребра жесткости объекта. Она существенно увеличивает устойчивость стен зданий к разнообразным напряжениям и надежно усиливает несущую конструкцию.

Основные функции армопояса для газобетонных стен:

1. Защита стенок от деформаций вследствие перемещений почвы, возникающих при смене сезонов и усадочных процессах объекта.
2. Создание высокопрочных стеновых конструкций.
3. Обеспечение стен проектной прочностью.
4. Распределение нагрузки равномерно по стенам.
5. Снятие точечных нагрузок в местах закрепления балок с помощью анкерных соединений.

Что такое — армопояс

Армопояс – это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

• монолитный – делается путем бетонирования в опалубке;
• сборный – собирается из блоков заводского производства.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Полезные советы при заливке армопояса

• Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
• В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
• Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Помогла статья? Оцените ее

Общая информация и предназначение

Основное предназначение монолитного пояса по газобетону заключается в обеспечении надежности и долговечности дома. Дело в том, что в процессе эксплуатации стеновые конструкции могут подвергаться самым различным воздействиям, включая:

1. Ветер.
2. Неравномерную усадку важных элементов.
3. Температурные скачки, которые могут возникать при смене сезонов и даже в течение суток.
4. Просадку почвы под тяжестью фундамента.

Тандем двух материалов позволяет домам из газобетона не деформироваться при колоссальных нагрузках, превышающих нормативные. Конструкция обеспечивает нужное ребро жесткости в помещении из газосиликатных материалов, что существенно продлевает срок службы постройки и предотвращает ее разрушение. Необходимость обустройства сейсмопояса при строительстве дома из газобетона обусловлена такими причинами:

1. Армированный пояс принимает на себя неравномерные нагрузки, которые возникают в стеновых конструкциях.
2. На этапе возведения стропильной системы кровли нередко возникает точечное перенапряжение блоков из газосиликата, что, в свою очередь, становится причиной появления трещин и сколов. Подобная проблема замечается и при использовании анкеров или шпилек для крепления системы к несущим конструкциям.
3. Если применяются висячие стропила, то сейсмопояс становится распором, распределяющим нагрузки от крыши на всю постройку.

Перед началом монтажных работ важно провести массу расчетов и подобрать подходящий размер. Ширина будущей конструкции должна соответствовать ширине стены, где она будет установлена, а высота — не меньше 18 сантиметров

Именно точность высоты играет ключевую роль в жесткости армопояса.

Делаем армопояс (сейсмопояс) своими руками

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки, по причине недостаточно крепкого фундамента, различных погодных катаклизмов и т.д. Рассмотрим процесс изготовления армопояса на примере двухъярусного дома из ракушняка.

Как делается армопояс своими руками?

Этап 1. Подготовка опалубки

Для создания каркаса под армопояс необходимо приготовить деревянные доски для опалубки. Толщина доски 40 мм, а ширина 200 мм. После это при помощи направляющих, как показано на фото выполняем скрепление опалубки. Для этого используем гвозди 90-120 мм, выступающие части которых аккуратно загибаем. Направляющие также необходимо будет прикрепить к несущей стене для жесткости конструкции.

Этап 2. Фиксируем опалубку

По ширине стены изготавливаются направляющие элементы из доски или бруска. Для фиксации к доске 40 мм используем гвозди. Это делается для того, чтобы в процессе заливки бетона, наша опалубка не разошлась.

Этап 3. Заделываем стыки

Выполняем небольшой замес, который используем для замазывания торцевых щелей по всему периметру опалубки. Для этого лучше всего использовать густой раствор, который не будет стекать в эти щели, а будет их закупоривать.

Этап 4. Армирование

Для этого нам понадобиться рифленая арматура, которая будет укладываться вдоль всей стену по периметру опалубки. Укладывать рифленую арматуру необходимо в два ряда, один ряд будет укладываться ближе к внешней стене, а другой ближе к внутренней. В обязательном порядке, весь армопояс необходимо проварить сваркой, все стыки и соединения, как показано на фото. Выступающие углы армопояса необходимо загнуть, по периметру в углах арматуру выгибаем по направлению опалубки. В итоге у нас должен получиться два цельных армированных кольца по периметру всего здания.

Рекомендация. Армировать перегородки не обязательно, их достаточно просто залить бетонным раствором по общему уровню.

Этап 5. Сетка

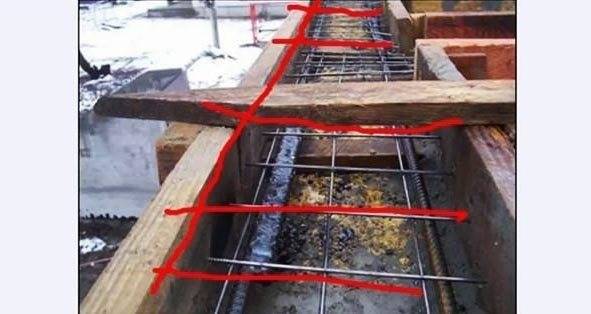

Сверху арматуры устанавливаем сетку квадратами, как показано на фото. Для фиксации сетки к арматуре используем специальную вязальную проволоку. Связывать сетку необходимо по всему периметру здания без пропусков. Высота армопояса должна составлять как минимум 15 сантиметров.

Этап 6. Фиксация опалубки

Для того чтобы в процессе заливки бетона, у нас не разошлась опалубка в верхней части, мы используем доски для скрепления с промежутком, как показано красной линией на фото внизу. Фиксируем доску, скрепляющую к опалубке при помощи гвоздей.

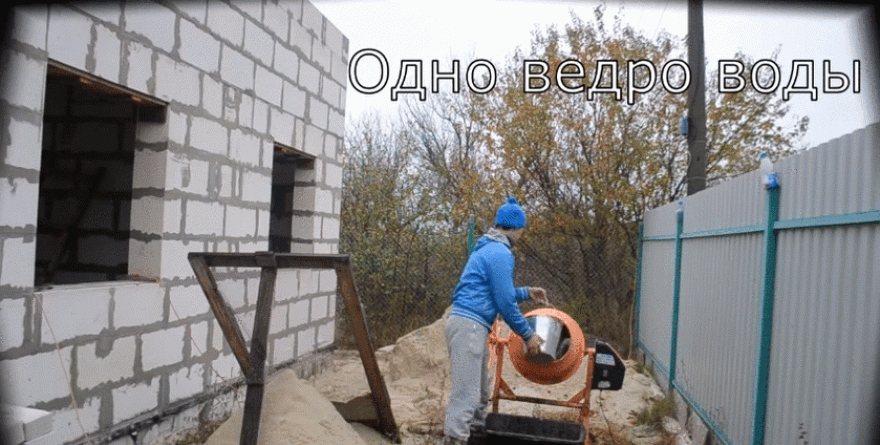

Этап 7. Заготовка бетонного раствора

Раствор не обязательно делать как для кладки кирпича, можно использовать из песчано-гравийной смеси. То есть можно использовать песок и гравий более крупных фракций, можно добавить немного щебня. Используем марку цемента 400 или 300, при использовании 400 марки на 1-ну часть цемента добавляем 4 части песчано-гравийной смеси, если 300 марка цемента, то на 1-ну часть цемента добавляем 3 части песчано-гравийной смеси. Для того, чтобы отмерять уровень заливки раствора необходим с внутренней стороны прибить гвозди на высоту 15 сантиметров, которые соединить строительной ниткой. Таким образом, у нас получиться уровень, по которому мы и будем заливать наш раствор. После того как раствор по всему периметру здания будет залит по верхней точке уровня, ему необходимо настояться в течение 2-3 недель. В зависимости от погодных условий его необходимо будет периодически смачивать водой, чтобы бетонная стяжка набрала крепость и не трескалась

Это особенно важно в жаркое время года

Когда армирование закончено и бетонная стяжка готова, можно переходить к установке крыши или укладке плит перекрытия. Как Мы видим — сделать своими руками сейсмопояс достаточно просто, используя вышеописанные рекомендации.

Также рекомендуем ознакомиться с видео по укладке армпояса: Рекомендуем вам еще:

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона

Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии

Материал отличается:

• повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
• стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
• повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
• экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
• хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
• уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
• устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.

Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

Методы крепления мауэрлата на газобетон

Принцип использования химического анкера для газобетона Мауэрлат на газобетон без армопояса можно закрепить несколькими способами. Каждый из них имеет свои особенности и порядок выполнения.

Наиболее распространены следующие:

• С применением проволоки. Используется крученая проволока толщиной не менее 6 мм. Опа крепится на возводимую стену перед укладкой последних двух рядов. Шаг — половина расстояния между стропилами. После размещения опорного бруса проволока обкручивается вокруг него, а в последствии и вокруг стропил.
• Закрепление шпильками. Используются изделия длиной не менее 80 см. В блоках просверливаются отверстия в соответствии с шагом стропильных ног. Затем они заполняются клеем и проводится погружение шпилек. Следующим этапом является проведение замеров, изготовление сквозных отверстий в мауэрлате и установка его на стены. В заключение опорный брус притягивается к основанию гайками.
• Химические анкеры. Здесь для фиксации шпилек используется жидкая инжекционная масса, способная пропитывать газобетон на большую глубину. Благодаря этому отверстия в стенах делаются всего на один блок с небольшим захватом предыдущего. Углубления заполняются клеем, вставляются шпильки. Кристаллизация происходит за 20 минут после чего можно проводить гидроизоляцию и монтаж опорного бруса.
• Анкерные болты. Используются изделия стандартной распорной конструкции длиной не менее 60 см. Сначала укладывается мауэрлат, затем через него делаются отверстия с погружением в стену минимум на 50 см. Затем в них вставляются анкерные болты и проводится их затягивание. Плюс этого метода в быстроте и доступной стоимости.

При выборе способа крепления следует учитывать такие факторы, как толщина стен, вес и тип стропильной системы, ожидаемые ветровые и снеговые нагрузки.

Утепленный пояс под газобетон

Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

Утепление выполняют по внешней стороне армопояса, используя экструдированный пенополистирол, пенопласт.

Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

Утеплитель кладут слоем толщиной 50 миллиметров, режут полосками по высоте армопояса, устанавливают внутри опалубки с наружной части стены, обеспечивая плотное примыкание листов один к другому.

Утеплитель не крепят, так как потом он прижимается заливкой раствора.
