Химические анкера для поверхностей из бетона

Вечный крепеж – дюбель для бетона

Дюбелем называют распорный элемент, который сделан из нейлона или полипропилена, а принцип его работы схож анкерному. Только его нельзя отнести к самостоятельным крепежам, поскольку фиксация закрепляемой на стене или потолке конструкции выполняется при помощи самореза или специальных гвоздей (при работе с дюбель-гвоздями). С целью повышения надежности фиксации он может быть оснащен специальными приспособлениями в виде усиков или шипов.

Эпоксидный клей для анкеров в бетоне

Пара дюбель+саморез не сможет выдержать конструкции такой же тяжести, какую можно доверить анкерам. Но когда нужно закрепить полки, кронштейны для телевизоров или другой техники, на них вполне можно положиться.

Забивание дюбелей в отверстие выполняется при помощи обычного молотка. Саморезы легко вворачиваются в них отверткой, можно это сделать и шуруповертом. Гвозди запросто забиваются молотком.

Совет: если в процессе работы вам необходимо произвести сверление бетона насквозь, лучше всего применить для этого алмазное бурение отверстий в бетоне с помощью специальных коронок.

Есть дюбель-гвозди, которые предназначены для работы со специальным механическим пистолетом. Изготавливается такой крепеж из металла, а по внешнему виду схож на пулю. Удобен этот вид крепежа в случаях, когда требуется подвесить к стене большое число предметов малого размера.

Принцип действия

Жидкий анкер довольно прост в применении. Вначале в бетонной, кирпичной или иной поверхности выполняется отверстие, в которое с помощью пистолета вводится клеевая масса, а затем вставляется металлический элемент – стержень, шпилька, рифленый арматурный прут.

В результате химический состав обволакивает металл, заполняет даже мельчайшие просветы между витками резьбы и поры основания. После смолы затвердевают, формируя плотный монолит, который надежно держит металлическую деталь внутри конструкции. Анкерное соединение выносит самые высокие нагрузки и по этому показателю превосходит обычные виды крепежа.

Сверлим отверстие

В качестве испытуемого материла, берется газоблок, как один из самых «вредных» материалов, по части забиваемых в него анкеров и дюбелей.

Чтобы просверлить отверстие под хим. анкер, можно воспользоваться победитовым сверлом диаметром 6 мм с шайбой или применить самодельную «приспособу», через которую продевается обыкновенное сверло по металлу. Цель – высверлить в газоблоке обратный конус.

Чтобы сделать обратный конус в газоблоке, нужно обычное сверло по металлу и шайба. С помощью такого приспособления конус получится более точным. Дрелью нужно делать круговые движения. Обратный конус в разрезе. Сюда будет помещаться вещество для хим. анкера.

После того, как отверстия будут просверлены, очень важно, максимально тщательно удалить из них всю пыль. Для этих целей можно воспользоваться резиновой грушей (спринцовкой), компрессором или пылесосом

Удаляем пыль из отверстия.

Достоинства и недостатки

Достоинствами химических анкерных болтов выступают:

  • широкая область применения — от строительства крупных объектов до мелкого ремонта помещений и монтажа бытовой техники;
  • технологичность — не требуется трудоемкое приготовление раствора, использование сложных устройств, высокая квалификация исполнителей;
  • увеличение несущей способности соединения за счет создания в конструкции дополнительной площади контакта и монолитного участка;
  • стойкость крепежа к вибрационным и ударным нагрузкам, температурному расширению, воздействию агрессивных сред;
  • долговечность материала — полимерная композиция способна сохранять свойства на протяжении 50 и более лет;
  • большой температурный диапазон для проведения работ — некоторые производители заявляют об интервале -18°…+40°, где качества смеси будут соответствовать нормативным;
  • универсальность в отношении разнообразного крепежа — стержней с резьбой, штифтов, гладкой или рифленой арматуры, втулок и других металлических элементов;
  • отсутствие расширения при твердении и распорного напряжения в соединении, что дает возможность использовать химический анкер близко к краю конструкции;
  • нетоксичность при работе;
  • совместимость со многими строительными материалами.

Недостатками жидких дюбелей можно назвать:

  • более высокую цену, чем у обычного крепежа;
  • ограниченный срок хранения — не более 12 месяцев;
  • некоторые растворы нельзя применять при температуре внешней среды ниже -5°;
  • при использовании картриджных анкеров нужно следить за наполнением отверстий до 2/3, что без опыта достаточно сложно.

Недостатки химического крепежа нивелируются его высокой универсальностью и надежностью соединений.

Методы установки химического анкера

Процесс установки химического анкера для газобетона:


Порядок установки химического анкера

  • сверлят в газоблоке отверстия диаметром на пару миллиметров больше, чем диаметр металлической шпильки;
  • погружают в них анкерные гильзы или очищают отверстие, полностью удаляют пыль, выдувая ими выметая ее;
  • заполняют просверленные отверстия клеящим составом;
  • вкручиваются в конструкцию металлические анкеры с резьбой для лучшего сцепления с клеящим составом;
  • оставляют на несколько суток для полного затвердевания.

Каждый из этапов имеет особенности. Для высверливания отверстия под химический анкер для газобетона не используют перфоратора и ударной дрели, которые могут повредить пеноблок. Применяют коловорот или безударную дрель. Дырка должна расширяться вглубь от основания и иметь конусовидную форму. Если ее поверхность неровная, сцепление будет качественнее, чем при гладкой. Крошки удаляют насосом или щеткой.

Клеевые вещества вводят в дырку двумя способами:

  • Инъекционным, при котором состав вводится из картриджа специальным пистолетом. Облегчает процесс введения вещества центрирующая втулка. Заполняют ¾ объема.
  • Капсульный, при котором помещают внутрь отверстия стеклянную капсулу с веществом, разбивают ее шпилькой из металла или выпускают определенный объем с помощью дозатора.


Пример анкеровки с использованием анкерной гильзы и без нее

Не дожидаясь, когда смолянистое вещество схватится, ввинчивают химический анкер с резьбой, которая делает конструкцию крепче. Следят, чтобы он шел по центру и строго горизонтально/ вертикально. Вытирают лишний клей. Для некоторых видов клея допустимо применение безвинтовых шпилек. Время его застывания зависит от:

  • вида средства;
  • температуры и влажности воздуха;
  • рекомендаций производителя.

Не навешивают на анкер никаких тяжелых предметов до того, как состав полностью затвердеет.

Установка

Установка химических анкеров своими руками – не очень сложная задача, однако, она требует обязательного выполнения некоторых условий.

Далее необходимо полностью избавить отверстие от пыли. От выполнения данного требования полностью зависит сцепление клеевого состава с материалом, а следовательно, надежность крепления. Поэтому сначала необходимо очистить отверстие при помощи пылесоса, после чего используйте щетку, которая часто входит в комплект при покупке анкера.

После в отверстие помещается клей, шпилька и арматура. После необходимо дождаться полной полимеризации смол. Проверять перпендикулярность крепежа относительно стены необходимо в первые же минуты после установки, иначе после истечения этого времени изменить положение элемента уже не получится.

Способы крепления

Выделяется несколько основных способов установки химических анкеров:

  1. Стеклянная ампула. Продается в готовом виде вместе с резьбовой шпилькой. Ампула вставляется в просверленное отверстие. Затем вкручивается шпилька.
  2. Туба. Химический анкер продается в специальном пластиковом контейнере под пистолет для клея. Внутри тубы химические реагенты разделены. После выдавливание в отверстие они смешиваются.

Применение химического анкера для крепления в газобетон позволяет решить главную проблему – вырывание анкеров. Клеевой состав полностью заполняет отверстие, надёжно зажимая шпильку.

Его можно использовать для крепления подвесных конструкций на стены из пустотелого или ослабленного керамического кирпича.

Конструкция и виды

Химический анкер – это крепежный элемент, содержащий:

  • специальный клеевой состав;
  • металлическую втулку с резьбой внутри;
  • шпильку с наружной резьбой или обычный арматурный стержень.

Клеевой состав в капсулах предназначен для монтажа одного анкера. Для установки множества изделий лучше приобретать тубы или картриджи

Металлические элементы химического анкера могут изготавливаться из оцинкованной или нержавеющей стали различной степени прочности. Материал изготовления зависит от назначения крепежа.

Особенность применения химического анкера заключается в том, что в отверстие в бетоне, газобетоне, кирпичной кладке или любом другом материале нагнетается клеевой состав, который после полимеризации и обеспечивает исключительную надежность полученного соединения.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах (нажмите для увеличения)

Клеевой состав химческого анкера заполняет все свободные поры, обеспечивая жесткое закрепление даже в «проблемных» материалах

Состав клея держится производителем в большом секрете, но предполагается, что он включает в себя следующие компоненты:

  • искусственную смолу, созданную на основе полиэфира, полиуретана и акрила;
  • наполнители, обеспечивающие хорошие прочностные характеристики формируемого соединения (в качестве таких наполнителей выступают кварцевый песок и цемент);
  • отвердитель, который отвечает за скорость и качество полимеризации клеевого состава.

Химический анкер HILTI в комплекте со смесителем и удлинителем

Как понятно из вышеприведенного состава, все компоненты такого клея смешиваются непосредственно перед монтажом анкерного болта. Современные производители выпускают клеевой состав для химических анкеров:

  • в специальных капсулах, диаметр и высота которых соответствуют размерам отверстия для размещения болта;
  • в картриджах и тубах (внутренний объем таких емкостей разделен на два отсека, в одном из которых содержится клеевой состав, а в другом – отвердитель).

Примерный расход клеевого состава можно определить заранее

При использовании капсул, как сказано в подробной инструкции к таким элементам, первыми в отверстие вставляются именно они. Смешивание компонентов клеящего состава и его дальнейшая полимеризация происходят за счет того, что в отверстие вставляется металлическая шпилька, которая разрушает оболочку капсулы и внутреннюю перегородку между ее отсеками.

Технология использования картриджей и туб, во внутренних отсеках которых содержатся клей и отвердитель, выглядит несколько иначе. Для использования таких элементов необходим специальный пистолет, при помощи которого компоненты смеси выдавливаются, одновременно смешиваясь, в полость предварительно выполненного отверстия.

Технология использования

Установка химических анкеров своими руками не требует специального оборудования и подготовки. Ее легко выполнить самостоятельно при наличии инструмента, который есть у каждого хозяина.

Разметить предполагаемое место для крепежа. Перфоратором со сверлом с алмазным наконечником просверлить отверстия, которые должны быть на 2 мм больше диаметра анкерной шпильки или болта.

Тщательно убрать с середины пыль.

  • Вставить в отверстие ампулу с клеем, болт или шпильку закрутить электродрелью или забить молотком.
  • Если используется картридж, выдавливать клеевой состав до полного заполнения отверстия, вставить шпильку.
  • Дождаться полного высыхания компонентов, указанных в прилагаемой инструкции и произвести дальнейший монтаж.

Виды химических анкеров

В зависимости от типа применения химические анкерные болты выпускаются 2 видов:

  • Капсулированные. Эти крепежи продаются в виде ампул для одноразового применения, которые закладываются в стену и «лопаются» при вкручивании стержня. Высота и размер изделий соответствуют диаметру отверстия в стене.
  • Картриджные. Это специализированные крепежи, которые продаются в тубах со специальным пистолетом или в картриждах. Внутри туб состав разделен на две части: клей и отвердитель, которые смешиваются непосредственно перед «закладкой» в стену. Такие дюбели химические используются для нескольких отверстий.

Чтобы определить нужный химический анкер по его маркировке воспользуйтесь следующей таблицей.

Если вы подбираете химический анкер для газобетона или для поверхностей, которые постоянно контактируют с влагой, то оптимальным вариантом будет двухкомпонентный крепеж с классом прочности 5.8.

Такой жидкий крепеж можно использовать для:

  • разрушающихся стен и перегородок;
  • подводных креплений;
  • монтажа подвесного потолка;
  • монтажа осветительных мачт, рекламных баннеров и многого другого.

Однако, перед тем, как начать использовать такие крепления, стоит рассмотреть их плюсы и минусы.

Сферы использования

Анкеры для бетона химические наиболее часто применяются там, где есть необходимость надежной и прочной фиксации крепежа в пористых, рыхлых основаниях. Вязкая масса клея проникает во все поры пенобетона или газобетона, пустотелый кирпич, а в процессе застывания формирует прочное и надежное соединение болта из металла с монолитом конструкции, с которой соединяется.

На сегодняшний день альтернативы химическому анкеру нет в случаях, когда нужно создать надежное крепление к пустотелым конструкциям предметов большого веса и габаритов. Благодаря тому, что клей не расширяется в процессе затвердевания, не провоцирует распирающие или расклинивающие нагрузки, крепление анкерных болтов эффективно в бетонных, газобетонных конструкциях с небольшим поперечным сечением материала.

Химические анкера считаются одним из наиболее надежных видов крепления, в связи с чем их используют при монтаже балконов, мостов. Инъекционные анкеры актуальны в работе с пено-, шлакобетоном, ячеистым и щелевым бетоном там, где есть большие нагрузки: в монтаже ограждений, настенных фонарей, опор, лестничных маршей, потолочных светильников, сантехники, козырьков, подвесных кондиционеров, бойлеров и т.д.

Крепление анкерных болтов позволяет выдерживать динамические нагрузки антеннам, дорожным щитам, рекламным баннерам, радиомачтам

Немаловажно и то, что крепление не боится влаги и воды, поэтому активно используется в гидротехнических и подводных сооружениях – дамбах разного типа, больших и маленьких бассейнах, крупных аквапарках, причалах и т.д

Сколько стоит химический анкер

Для более полного представления будущих расходов при использовании жидких дюбелей представляем вам таблицу цен на составы (все цены указаны по состоянию на декабрь 2018 года):

МаркаПроизводительОбъём тубыСтоимость, руб
Akfix C900Akfix (Турция)300 мл720
Fischer FIS V 360Fischer (Германия)360 мл1574
Sormat ITH 300 PESormat (Финляндия)300 мл1460
Hilti HIT-RE 500Hilti (Россия)500 мл2000
BIT-EABit (Великобритания)400 мл1098
«Момент Крепёж CF900»Henkel (Германия)280 мл800

Как видите, разброс цен сравнительно небольшой. Так что можно выбирать химические анкеры не по стоимости, а по производителю и техническим характеристикам.

Преимущества материала

Главное преимущество этого современного материала состоит в том, что клеящее вещество заполняет все пустоты и шероховатости, возникающие между анкером и отверстием. Благодаря сильной химической связи происходит равномерное распределение нагрузки на материал. Химический анкер и поверхность основания становятся одним целым. Поэтому данный способ крепления значительно надежнее, чем механический.

Этот крепеж поддается корректировке. Это означает, что в ходе монтажных работ глубина вхождения или положение шпильки может быть изменено. Однако делать это следует только до того, как затвердеет химический состав.

Анкер данного вида предоставляет уникальную возможность производить крепление на краю основного материала. Качество монтажа при этом остается высоким. Элементы часто применяются для подводных строительных работ или в помещениях с повышенной влажностью.

Это оптимальный, а часто и единственный вариант крепления. Особенно если нужно закрепить тяжелый предмет на основании со слабой плотностью, то есть на поверхностях из пеноблоков, клинкерного кирпича, ракушечника, газобетона, разных пустотелых блоков. При соблюдении правил установки и эксплуатации срок службы крепежных элементов — не менее 50 лет.

Виды и компоненты состава

Химический анкер для бетонных объектов (инъекционный дюбель) — современный крепежный элемент, применяемый в строительстве. Жидкий крепеж обеспечивает долговечную фиксацию различных конструкций за счет сцепления между молекулами вещества.

Применение жидких дюбелей делает постройку более прочной. Анкер широко используется для сооружений длительного срока использования, при креплении какого-либо оборудования для большей его устойчивости и неподвижности. Жидкий дюбель применяется в работе с пористыми стройматериалами, кирпичом, керамикой, бетоном, где невозможно соединить детали другими доступными методами. Согласно ГОСТ Р 57787—2017 в состав химического анкера входят:

  • смолы;
  • песок и цемент, как наполнитель;
  • химическое соединение — отвердитель.

Применение жидких дюбелей, которые бывают в капсулах или тубах, делает крепление надежнее.

Выпускается клеевой состав для таких анкеров:

  • В капсулах. При этом диаметр и высота капсулки соответствует параметрам отверстия для болта.
  • В картриджах либо тубах. Объем емкостей имеет 2 отсека, в первом — клеевой состав, во втором — отвердитель.

Плюсы и минусы

Данный материал имеет следующие преимущества:

  • В бетонном основании, где используется средство, отсутствует напряжение после установки металлического элемента.
  • Широкая область использования.
  • Простота применения – для использования материала не требуется особых навыков и умений.
  • Высокая прочность состава после его застывания – такой показатель существенно превышает данный параметр у обычных крепежей.
  • Высокая несущая способность, что позволяет материалу выдерживать повышенные нагрузки.
  • Устойчивость к внешним негативным проявлениям, ржавчине и химическим веществам.
  • Большой выбор средств, в число которых входят материалы с особыми характеристиками, благодаря чему их можно использовать в сложных условиях.
  • Продолжительный эксплуатационный период, который чаще всего превышает 50 лет.
  • Отсутствие токсичных соединений в составе, что говорит о безопасности применения вещества для здоровья человека.

Недостатки:

  • Продолжительный период застывания.
  • Небольшой период хранения, который чаще всего не превышает 12 месяцев.
  • Небольшой период хранения состава после вскрытия упаковки.
  • Высокая стоимость.

Применение и принцип действия

Химический анкер необходим для закрепления тяжелых предметов в строительных материалах с рыхлой структурой. Химический анкер применяется для пустотелого кирпича, газобетона, пористого камня, деревянного покрытия, пенобетона.

Принцип действия данного крепежа предельно прост: в отверстие для анкера нагнетается клеевая масса, которая проникает во все трещины, сколы и пустоты. После полного застывания состава, анкер оказывается вклеен в материал.

Применяются химические анкеры при невозможности использования других крепежей по причине низкой плотности материала, в которых он будет установлен.

На сравнительных фото химического анкера и пластикового дюбеля явно заметно преимущество первого вида крепежа – соединение является одинаково крепким по всей длине, а у дюбеля – только в местах контакта.

Что из себя представляют анкера для газобетона

Для строительства зданий малой этажности все чаще применяется газобетон, а точнее пеноблок. Материал легкий и пористый, нуждается в защите от действия внешних факторов. Для отделки домов из газобетона применяется навесной вентилируемый фасад, основой которого являются несущие профили. Для крепления профиля на пеноблок используются анкера.

Анкер – это крепежный элемент цилиндрической формы, состоящий из распорной части и внутреннего стержня.

  • Распорная часть – фиксирует тело анкера в пористой структуре газобетона. Способ крепления может быть механический или химический;
  • Стержень – соединяет распорную часть и профиль.

Диаметр крепёжного элемента 8-30 мм. Длина зависит от типа основания, массы подвесной системы и толщины стены. Обычно составляет 40-300 мм.

Производители и характеристики химических анкеров

Инжекционные анкеры предлагаются многими производителями. Самые качественные составы – у европейских компаний. Давайте разберём несколько примеров составов, широко популярных у наших строителей.

Химический анкер «Титан» и его свойства

Это универсальный состав на основе полиэфирных смол. «Титан» можно использовать для монтажа тяжёлых конструкций, для ремонтных и реставрационных работ. Химический анкер «Титан» устойчив к повышению температуры до 80°C, твердеет при комнатных температурах в течение получаса, а при -5°C – в течение полутора часов.

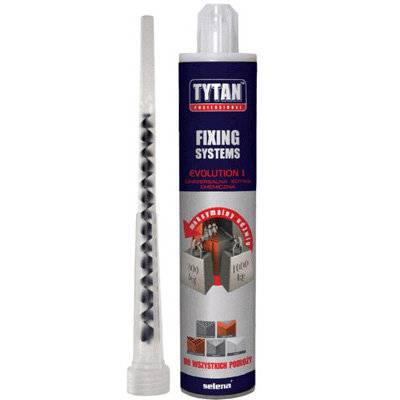

Химический анкер «Титан»

Sormat – финское качество

Состав от этого производителя предназначен для монтажа элементов средней тяжести в ячеистом бетоне и пустотелом кирпиче. Химический анкер Sormat продаётся в баллонах с одноразовым соплом. Его состав основан на полиэстеровой двухкомпонентной смоле.

Химический анкер Sormat

Низкотемпературная смесь под маркой BIT

Химический анкер «БИТ» – смесь для надёжного крепления деталей конструкции даже при низких температурах. Такие анкеры можно ставить даже в морозную погоду – при -18ºC. В основе жидкого дюбеля лежит эпоксиакрилатная смола высокомолекулярной структуры. У химического анкера BIT-EA в тубе на 400 мл низкая вязкость, что позволяет легко выдавливать состав из тубы и равномерно заполнять им отверстия для болтов.

Такие анкеры не имеют специфического запаха, так что с ними можно работать в жилых помещениях.

Низкотемпературная смесь BIT

Серия жидких дюбелей «Момент»

Синтетические дюбели под маркой «Момент» могут использоваться для монтажа тяжеловесных конструкций на пустотелом кирпиче и пористом бетоне. Химический анкер «Момент» пользуется популярностью за счёт быстрого отвердения и высокой прочности. В смеси нет стирола, а значит во время работы не будет токсичных выделений и резкого запаха.

Эти инжекционные анкеры можно использовать для монтажа ворот, перил и спутниковых тарелок. Температура для работы с составом – от +20°C.

Жидкий дюбель Момент

Инжекционные анкеры Hilti

Эпоксидный клей «Хилти» можно эксплуатировать в диапазоне температур от -40°C до +70°C. Эти анкеры подходят для использования в зонах сейсмической активности и могут устанавливаться под водой. Ассортимент химических анкеров «Хилти» представлен в каталоге фирмы. Состав полимеризуется при температуре до -5°C. Его применяют при монтаже металлических конструкций любой сложности, а также при необходимости электрической изоляции деталей.

Химический анкер Hilti HIT-RE 500. Цена тубы – около 2350 рублей Химический анкер Hilti HIT-RE 500

Конструкция и виды

Химический анкер по своему составу является двух- или однокомпонентным составом с разнообразным содержимым. Обычно в состав входит эпоксидная, полиэстровая или другая хорошо застывающая синтетическая смола. Вклеивающийся анкер состоит из металлической втулки с резьбой во внутренней части, шпильку с наружной резьбой и клеевой состав, в который входит смола и отвердитель.

В зависимости от того, для какой цели предназначен крепеж, он изготавливается из стали с антикоррозийным покрытием. Также анкеры отличаются по прочности, что указано на упаковке. Отдельно можно купить специальные смолы для химических анкеров. Выпускается он в разной фасовке. Капсулы рассчитаны для закрепления одного анкера, а картриджи и тубы содержат клей для большого количества крепежных элементов.

Применяются данные клеевые основы по-разному. Капсулы помещаются в отверстие в первую очередь, после чего их необходимо проколоть  металлической шпилькой для разрушения перегородки между отвердителем и смолой и выхода клеевого состава наружу.

Для картриджей и туб используется специальный пистолет, в который помещается необходимое количество компонентов клея. При этом не нужно знать правильные пропорции компонентов: картриджи уже имеют в своем составе необходимое их количество.
