Устройство армопояса для газобетонного дома

Армопояс для газобетона под балки перекрытия из U-блоков

Для устройства армирующего пояса можно использовать специализированные ЖБИ: П- или U-образные блоки из армированного газобетона, обычного бетона или фибробетона. При использовании готовых блоков не нужна опалубка, не требуется расчет высоты армопояса для газобетона под балки перекрытия. Технология будет следующая:

1. П- или U-блоки монтируются по периметру газобетонных стен на клей для газоблока.
2. В углубление блока укладывается подготовленный армокаркас.
3. Пространство бетонируется бетонной смесью М200.

Основную нагрузку здесь воспринимает U-блок, а слой монолитного бетона небольшой, поэтому набор прочности длится 3-5 дней.

Устройство армирующего пояса — обязательное условие для строительства прочного дома из газобетона. К возведению конструкции нужно подойти ответственно, использовать качественные материалы.

Использование нащельников – вариант №4

Панели изготавливаются из оцинкованной стали и сверху покрываются полимерным материалом для защиты от воздействия атмосферных явлений и придания изделию эстетичности. Они устанавливаются без предварительного монтажа направляющих, это уменьшает сроки выполнения и стоимость работ. Существует большой выбор расцветок панелей, что позволяет подобрать оптимальный вариант под любой фасад.

Этапы выполнения работ:

• Очистка и выравнивание поверхности.
• Укладка утеплителя и герметизация.
• Монтаж направляющего профиля;
• монтаж декоративной планки (нащельника);
• обработка примыканий герметиком.

Декоративные панели не могут использоваться, если вплотную к монолитному поясу расположена оконная рама. Они крепятся только к стеновой панели.

Подготовка опалубки

Большинство современных людей доверяют процедуру возведения сейсмопояса опытным специалистам. При отсутствии строительных навыков такое решение может стать оптимальным, однако если приложить небольшие усилия и разобраться с пошаговым руководством, то армированный пояс для дома из газоблока можно сделать своими руками.

Итак, весь процесс условно разделяют на следующие этапы:

1. Подготовка опалубки.
2. Утепление (если оно предусматривается проектом).
3. Сбор и монтаж каркаса из арматуры.
4. Заливка бетонного раствора.

По сути, подобный процесс мало чем отличается от обустройства перемычек в окнах.

После проведения расчетов можно начинать подготовку опалубки. В большинстве случаев подобную конструкцию возводят из сборных частей, например, крупных щитов из досок. И также вместо досок можно использовать мебельные щиты. Готовую опалубку фиксируют на стеновой конструкции:

1. В боковой части, используя куски арматуры или проволоки.
2. Сверху (для этого заранее сооружают ребра жесткости из деревянных обрезков, которые прибивают к верху параллельных опалубочных щитов с шагом в полтора метра).

Для предотвращения сдвига конструкции самую тяжелую часть дополнительно закрепляют арматурой. Что касается толщины досок щита, то она определяется высотой, с которой будет подаваться раствор бетона. Алгоритм простой: чем больше показатель высоты, тем толще должна быть опалубка.

Установка каркаса

Дальше необходимо провести монтаж каркаса из арматуры, который состоит из прочных стальных элементов толщиной 12 мм и вязальной проволоки. Конструкцию устанавливают внутрь опалубки непосредственно на специальные подставки из пластика (нередко их заменяют брусками из дерева шириной 3 сантиметра).

Важный совет: на этапе производства каркаса лучше не сваривать элементы. Дело в том, что подобный подход нарушает прочность конструкции и становится причиной развития коррозийных процессов внутри бетона.

Затем каркас покрывается раствором бетона, а опалубку демонтируют с помощью гвоздодера через заданный промежуток времени. В летний период он составляет 24 часа с момента монтажа, а в зимний — 72 часа.

Не секрет, что бетон существенно превосходит газосиликат в плане теплопроводности, поэтому использовать подобный способ возведения опалубки можно лишь при наличии тщательного наружного утепления стен. В противном случае стеновые конструкции будут подвергаться замерзанию в зоне армопояса. Однако применение следующей методики предотвращает подобную неприятность.

Несъемная конструкция из U- блоков

Чтобы избежать существенной потери тепла, в местах стыка бетона и газосиликата применяется несъемная опалубка. Для ее создания принято использовать заводские U -блоки со стандартной коробчатой формой. Сам процесс возведения конструкции состоит из следующих этапов:

1. Самый верхний ряд блоков обрабатывается клеем, после чего на него помещают блоки пустотой вверх.
2. Внутрь стеновых конструкций помещают пенополиуретан, пенополистирол или каменную вату для обеспечения дополнительной теплоизоляции.
3. Каркас из металлических элементов укладывается по такому же способу, как и при возведении опалубки.
4. В итоге заливается бетонная смесь.

Если использовать такую методику, то необходимость осуществлять монтаж и демонтаж опалубочной конструкции попросту исчезнет, при этом скорость работы существенно возрастет. Однако стоят U -образные блоки существенно дороже, чем классические деревянные щиты. К тому же в этом случае нужно дополнительно распиливать газобетон для опалубки.

Кроме вышеупомянутых способов, для установки каркаса можно задействовать и комбинированный способ. Он заключается в выкладывании блоков толщиной 150 миллиметров на наружные части стен, а также сооружение опалубки из деревянных щитов внутри.

Для каких участков необходимо выполнять усиление по газобетону

В дополнительном усилении армированным поясом нуждаются следующие участки:

опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;

В целях упрочнить конструкцию высота армопояса уравнивается с его толщиной

• газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
• опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
• оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Виды армопоясов

1. U-блок – блок с выемкой посередине, в которую укладывается арматура и заливается бетон.

2. 10-сантиметровый блок и прослойка из пенополистирола с одной стороны и 5-сантиметровый блок с другой стороны (имитация U-блока).

3. 10-сантиметровый блок и прослойка из пенополистирола с одной стороны и опалубка с другой стороны.

4. Опалубка с двух сторон с пенополистиролом с внешней стороны.

Самый простой и удобный способ – армопояс из U-блоков, но они довольно дороги. Все виды поясов примерно одинаковы, они не имеют существенных недостатков или преимуществ относительно других. Они выполняют одну функцию – равномерно распределяют нагрузку по стенам.

Состав пояса

Как видно из названия, основу составляет монолитная балка, выполненная из бетона. Собственно цементная смесь выступает основой пояса, формируя надежную опору. Если речь идет о сооружении в условиях домашней стройплощадки, то следует также подготовить средства для создания опалубки. Из бруса формируется ниша для последующей заливки бетона. Опалубку можно выполнить из досок толщиной 2,5 см. Чем качественнее древесина, тем совершеннее получится геометрия сооружения – соответственно, и монолитный пояс аккуратнее впишется в каркас дома

Отдельное внимание посвящается армированию конструкции. Усиление металлическими прутьями является залогом прочности самой балки, поэтому следует готовиться и к внедрению арматурных стержней с применением, возможно, сварочного аппарата или специализированного инструмента для вязки железных прутьев

Устройство верхнего армопояса

Одним из самых ответственных моментов в возведении дома из газобетона является устройство верхнего пояса усиления. Монолитный пояс выполняется по всему периметру несущих стен и отвечает за распределение нагрузки от кровли или плит перекрытий на основание фундамента.

Для устройства армопояса необходимо установить опалубку. Опалубка может быть набрана из доборных газобетонных блоков 100–150 мм или смонтирована из щитовых деревянных конструкций.

Последовательность выполнения работ по устройству армопояса газобетонной кладки:

По верхнему поясу несущих стен устанавливаем опалубку.
Вкладываем в нее арматурный каркас.
Если опалубка была изготовлена из деревянных щитов, то фиксируем низ вязальной отожженной проволокой, верх деревянными планками (перемычками).
Заливаем бетон и уплотняем смесь глубинным вибратором.
После набора предварительной прочности, деревянную опалубку снимают.
Срезают остатки вязальной проволоки и оставляют бетон твердеть в естественных условиях.

Армирование кладки из газобетонных блоков позволяет сохранить конструкцию несущих стен в своем первозданном виде и предотвратить возникновение трещин в момент осадки или подвижки фундамента здания.

Чем обрабатывать фанеру и как правильно это делать

Все о саморезах

Сухие строительные смеси для ремонта: виды, состав, применение

Как правильно резать гипсокартон

Кладка газоблоков своими руками

Воспользовались:
2 045

Цены на услуги по устройству монолитного пояса

Для определения стоимости проведения таких работ необходим выезд нашего специалиста на объект.

Ответы на любые возникшие вопросы вы можете получить по телефону +7 или по электронной почте, отправив заявку на наш адрес

Виды работ	Ед. измерения	Цена, руб.
Устройство монолитного пояса	п. м	договорная
Минимальная стоимость заказа	7 000

Фотографии работ

Дополнительная информация

Для устройства бетонного пояса по периметру стены устанавливается горизонтальная опалубка. Для армирования монолитного пояса используется стальная арматура.

Арматура размещается так, чтобы после заливки бетоном она оказалась в толще этого материала. В определенных участках стен, например, подоконных, необходимо дополнительное армирование пояса. После установки арматуры заливается бетон.

выполняет устройство бетонных поясов любой сложности. Большой опыт возведения монолитных поясов с помощью специального оборудования, а также с использованием метода промышленного альпинизма позволяет сократить сроки выполнение работ.

выполняет все виды высотных, монтажных, электромонтажных, ремонтных и строительных работ. Наши специалисты проконсультируют вас по всем вопросам, связанным с выполнением услуги, разработают техническое решение, подберут необходимые материалы.

Почему работы по герметизации заказывают в

• Выполняем работы силами штатных сертифицированных промальпинистов со строительными навыками и допусками к выполнению работ.
• Оказываем услуги частным лицам и организациям.
• Используем только сертифицированные в России материалы.
• Принимаем поэтапную оплату за безналичный и наличный расчет. При больших объемах работ предоставляем существенные скидки.
• Обеспечиваем безопасное и качественное выполнение заказа.
• Выполняем работы на территории Москвы и Московской области. Возможен выезд специалистов в регионы.
• Имеем все необходимые для оказания услуг промышленных альпинистов документы. Работаем с заключением договора.
• Выдаем письменную гарантию на выполненные услуги.

По вызову заказчика наш сотрудник осмотрит объект, составит проектную смету и ответит на вопросы клиента.

Принято выделять 4 вида армированных поясов.

Ростверк.

Ростверк

— это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента. Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм. Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

Цокольный армопояс

Его укладывают по всему периметру внешних стен. В том случае, если перекрытием служат плиты, его рекомендуется делать и по всем несущим стенам. Основная функция цокольного армопояса — распределение нагрузок на фундамент. Используется сеточная арматура высотой 20 — 40 см;

Его сооружается для укрепления и стягивания стен, а также для предотвращения образования трещин. Кроме того, он воспринимает и распределяет нагрузку всей конструкции. Укладывают на все несущие стены;

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Характеристики монолитного пояса

Основные характеристики армопояса — это его высота, ширина и несущая способность. В строениях из газобетонных блоков ширина этого конструктивного элемента принимается равной ширине несущей стены или шире на 20 см, если речь идет о ростверке. Наибольшее значение имеет высота, которая зависит от места расположения конструкции:

1. Ростверк — пояс между фундаментом и первым уровнем здания. Высота ростверка составляет 30-50 см.
2. Цокольный пояс — монолитная лента, разделяющая основание и стены первого этажа. Высота — 25-50 см.
3. Межэтажный пояс — железобетонная лента под плиты перекрытия между этажами дома. Высота — 20-30 см.
4. Пояс под мауэрлат крыши — армопояс для газобетона под балки стропильной системы. Высота — 15-25 см.

Несущая способность рассчитывается по методике, описанной в СП 15.13330.2012. Результат расчета — размеры и материал (марка бетона), который будет использоваться при бетонировании. В отсутствии этих сложных расчетов достаточно использовать бетон марки М200 — для ленты под мауэрлат и М300 — для остальных типов армопоясов.

Как правильно залить армопояс

Качественное устройство армопояса заключается в грамотной укладке арматурного каркаса и заливке форм бетоном. Наиболее надежным считается каркас, выполненный из металлических прутьев (сечением 8-10 мм), скрепленных между собой проволокой и горизонтально уложенных в форму

Важно скреплять каркас кольцом из вязальной проволоки через каждые 50 см

Чтобы устройство армированного пояса было максимально эффективным, необходимо заливать раствор так, чтобы полностью весь арматурный каркас был погружен в бетон. После заливки убедитесь, что металлические стержни не соприкасаются с опалубкой: с целью регулировки высоты можно подложить под каркас обломки кирпича или другой строительный материал. На финишном этапе остается залить бетон в формы и уплотнить. После того, как он полностью «схватится», формы разбирают.

Заливка армопояса бетоном

Чтобы укрепить фундамент и несущие конструкции будущего здания, не обязательно обладать особыми навыками. Воспользовавшись следующими рекомендациями, вы узнаете, как правильно залить армопояс для того, чтобы здание было устойчивым и прочным, несмотря на какие-либо внешние негативные факторы.

Для чего необходим армопояс

Строение из газобетонного материала не смогут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, блоки трескаются, разрушаются. Чтобы избежать различного рода деформаций, устанавливаются монолитные железобетонные приспособления. Армированный пояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции, связывает стены в одно целое.

Так же он нужен и для распределения вертикальной нагрузки. Придавая строению жесткость, он не дает возникновению движения перекрытия (газобетонные блоки расширяются при движении влаги, пара). За это он еще получил называния – разгрузочного, сейсмопояса. Еще одно из предназначений армопоясов, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку балочных деревянных каркасов, при сооружении крыши. Учитывая эти качества, армопояс обязателен для балок, плит перекрытия второго (последующих, крыши) этажа в доме из газобетонных блоков.

Армопояс нужен для равномерного распределения нагрузки на фундамент и стены Источник brick-66.ru

При строительстве одноэтажных строений, часто встает вопрос, нужен ли армопояс для одноэтажного дома из газобетона. Этот элемент просто необходим если:

• устанавливаются опорные балки (мауэрлат), на которые крепятся стропила крыши, особенно это актуально для проектов одноэтажных домов с мансардой;
• фундамент выполнен на неустойчивом грунте для связывания всей конструкции в одну (несущую) систему.

Обязательное условие для домов из газобетонных блоков – это полная закольцованность пояса. Контур конструкции должен быть без разрывов. Отказавшись от использования армопояса, появление трещин неизбежно. Даже, несмотря на легкие деревянные перекрытия и армирование кладки из газобетонных блоков.

В отличие от кирпичных сооружений, для дома из газобетона армирующий пояс нужно делать цельным кольцом Источник parki48.ru

Что такое — армопояс

Армопояс — это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

• монолитный — делается путем бетонирования в опалубке;
• сборный — собирается из блоков заводского производства.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Главное требование к конструкции — монолитность и способность равномерно воспринимать и распределять нагрузки, действующие от вышерасположенных уровней дома. Армопояса в доме из газобетона даже под деревянные перекрытия должны быть железобетонными. Исключение делается только для легких нежилых строений. Армопояс из кирпича на стены из газобетона под плиты перекрытия, как правило, не используется по причине слишком большого веса кирпичной кладки.

Материалы для армирования

Чаще всего для армирования газосиликатной кладки используется металлическая арматура, размеры которой зависит от места применения. При усилении стен применяются прутья диаметром 6-8 мм, для создания армопояса на газосиликатные блоки по уровню перекрытия рекомендуется использовать изделия диаметра 10-12 мм.

Альтернативным материалом является оцинкованная металлическая сетка. Рекомендуемая толщина стальных прутков, используемых при такой технологии армирования газосиликата, составляет 3-5 мм, а сторона квадрата ячейки – не более 50 мм. Для усиления опор проемов можно применять сетку с более крупной ячейкой – до 70 мм.

Инструкция по установке армирующего пояса

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение — узлы соединения армопояса с перекрытием или мауэрлата.

Чертежи

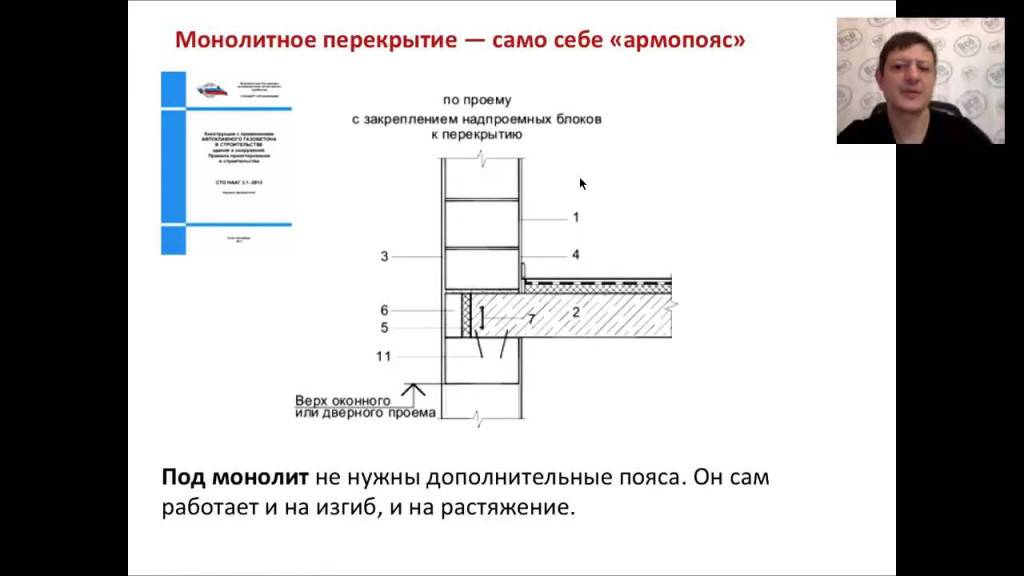

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

Армопояс под мауэрлат будет иметь немного другой вид:

Материалы и инструменты

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

• опалубка или пиломатериалы для ее строительства;
• бетонная смесь М200…М350;
• арматура с сечением 10-12 мм;
• металлические анкера;
• пленочная гидроизоляция.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Как соединить армопояс с газобетонной кладкой

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Устройство армопояса

Технология включает следующие этапы:

1. Подготовка поверхности — верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
2. Установка опалубки: съемной — из пиломатериалов, несъемной — из теплоизоляционных материалов.
3. Вязка армирующего каркаса из арматуры на 4 нити.
4. Укладка внутрь опалубки армирующие каркаса.
5. Связка сваркой анкеров и армокаркаса.
6. Приготовление или заказ бетонной смеси.
7. Послойное бетонирование армопояса до нужной высоты.
8. Уход за бетонной поверхностью.
9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Кипичный пояс на стены из газобетона

Представляет собой обычную кирпичную кладку, дополнительно усиленную арматурной сеткой между рядами.

Устройство такого пояса крайне нежелательно, так как кирпичная кладка, даже при наличии армирования, менее прочна, чем монолитная бетонная конструкция.

Два-три ряда кирпичей не обеспечат равномерное распределение нагрузок на стеновую конструкцию, что может привести к возникновению в ней трещин, или даже к полному разрушению. Поэтому такой риск не оправдан.

Тем не менее этот вариант наиболее часто применяется недобросовестными строителями в связи с простотой исполнения и экономии средств застройщика.

Устройство армированного пояса для стеновых конструкций из газосиликатных блоков – обязательное мероприятие. Оно обеспечит качественную эксплуатацию здания и продлит срок его службы на много лет.
