Бадья для подачи бетонного раствора

Критерии выбора бадей для подачи бетона

При вдумчивом выборе бадьи для бетона обращают внимание на несколько основных параметров. Каждый из них имеет значение, но многое зависит и от особенностей, условий выполнения работы, поставленных задач

Основные факторы выбора бадей для бетонного раствора:

• Емкость бункера – серия БН начинается с 0.5 кубических метров, серия БП – с 1. Градация объема составляет 0.2 кубических метра.
• Толщина металла бадьи – важный параметр, особенно если конструкцию планируется использовать долго. Тонкий металл может не выдержать плотной смеси, быстро износится. Лучше выбирать бадью из максимально толстого металла.
• Качество окраски и обработки всех поверхностей – атмосферные краски порошкового типа гарантируют герметичность покрытия минимум на 12 месяцев в любых условиях и долговечность всех деталей.
• Комфорт в эксплуатации и транспортировке – так, мастера советуют при небольших объемах в 0.5 кубометра выбирать конструкцию типа «туфелька». (Источник фото ООО «Курс»)

Вес самой бадьи – параметр важен не всегда, но и на него нужно обратить внимание.
Дополнительные опции – полезными будут наличие площадки для эксплуатации вибратора (удастся быстрее выгружать бетон и понизить трудоемкость очищения бункера внутри).
Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт.
Отсутствие дефектов – важно при покупке б/у бадьи, и также для определения заводского брака.
Наличие рукавов и насоса – важно в моделях типа «колокольчик/рюмка».
Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками.

Если планируется разовая заливка или небольшой объем работ, можно арендовать бадью, что обойдется намного дешевле

Выбирая арендованную емкость, нужно обращать внимание на наличие/отсутствие вмятин, дефекты петель, повреждения покрытия. При условии реализации больших объемов работ мастера нередко используют одновременно два разнотипных изделия – каждую бадью устанавливают недалеко от формы и разгружают машину активнее

«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания. Да и воронка у модели шире, чем и «рюмки».

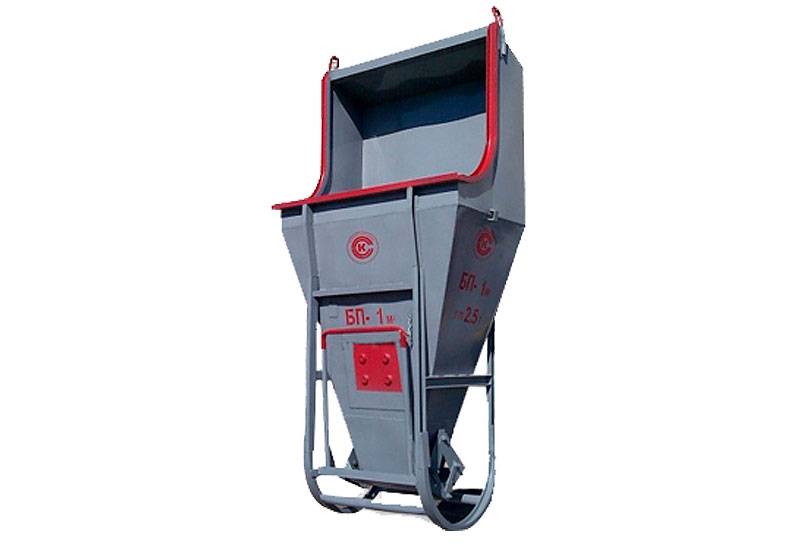

Бадья Туфелька для бетона поворотная (БП)

Бадья Туфелька для бетона поворотная в Воронеже предназначена для подачи бетона к месту укладки при возведении жилых, гражданских и промышленных зданий. Бадья поворотная «Туфелька» пользуется самой большой популярностью среди покупателей в Воронеже, так как этот тип бадьи загружается в горизонтальном положении. Бадьи «Туфелька» для бетона изготавливается в виде прямоугольного ящика, в котором одна сторона переходит в усеченную призму (выпускное отверстие находится на конце этой призмы). Бадья состоит из корпуса, затвора , и двух приводов секторов.

Корпус бадьи Туфелька в Воронеже представляет собой сварную металлическую ёмкость, выполненную из листового проката и усиленную швеллерами. Приёмная часть корпуса бункера имеет прямоугольную форму, окантованную поверху швеллерами. Продолжением приемной части является усеченная пирамида, на нижнем конце которой имеется выгрузочное отверстие прямоугольной формы. Два поворотных сварных сектора затвора перекрывают выгрузочное отверстие.

Рукоятки бадьи Туфелька через систему рычагов и тяг соединены с секторами затвора (затвор имеет два сектора), при этом каждый сектор приводится в действие отдельной рукояткой. В нерабочем положении рукоятки фиксируются накидными кольцами, предотвращающими произвольный поворот секторов. На корпусе бункера установлен вибратор, подключаемый через штемпельный разъём. Бункер имеет петли для грузоподъёмного крана.

Какие требования предъявляются к бадье для подачи бетона и раствора на рабочее место каменщика

Примеры условных обозначений:

Бункер БП-1,0 ГОСТ 21807-76

то же, для районов с холодным климатом:

Бункер БПХЛ-1,0 ГОСТ 21807-76

то же, с вибратором для районов с умеренным климатом:

Бункер БПВ-1,0 ГОСТ 21807-76

то же, для районов с холодным климатом:

Бункер БПВХЛ-1,0 ГОСТ 21807-76

Бункер БН-1,0 ГОСТ 21807-76

то же, для районов с холодным климатом:

Бункер БНХЛ-1,0 ГОСТ 21807-76

то же, с вибратором для районов с умеренным климатом:

Бункер БНВ-1,0 ГОСТ 21807-76

то же, для районов с холодным климатом:

Бункер БНВХЛ-1,0 ГОСТ 21807-76

(Измененная редакция, Изм. N 1)

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Переносные бункеры для бетонной смеси должны изготавливаться в соответствии с требованиями настоящего стандарта, климатических исполнений по ГОСТ 15150, по чертежам, утвержденным в установленном порядке, а также по образцам (эталонам) предприятия-изготовителя.

3.2. Предельные отклонения в размерах переносных бункеров указываются в чертежах.

3.3. Затвор бункера должен обеспечивать:

а) плотное перекрытие выгрузного отверстия;

б) возможность порционной выгрузки бетонной смеси;

в) свободный (без заеданий) поворот на опорах;

г) усилие на рукоятке не более 60 Н (6 кгс).

Затвор должен исключать возможность саморазгрузки бункера.

3.4. Все резьбовые соединения должны быть законтрены.

3.5. (Исключен, Изм. N 1).

3.6. Основные детали бункеров должны изготавливаться из материалов, указанных в табл.2.

Конструкция

Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).

Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.

Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.

Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.

В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.

Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.

Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.

Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.

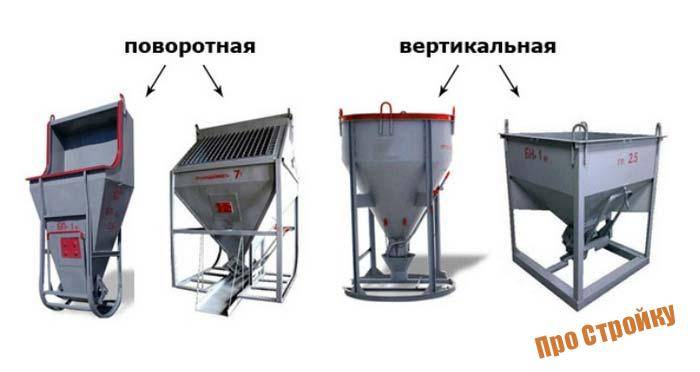

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

• Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
• Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
• Привод секций;
• Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

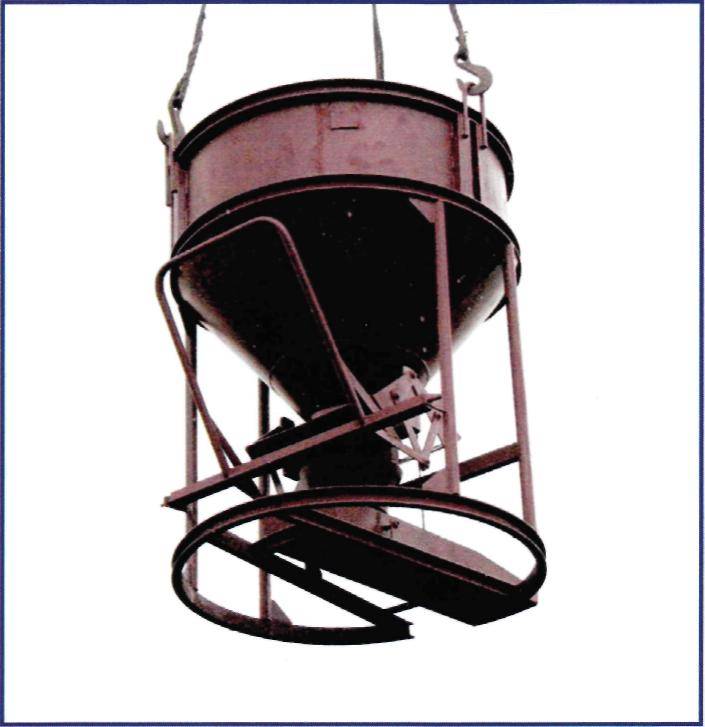

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

• Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
• Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
• Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

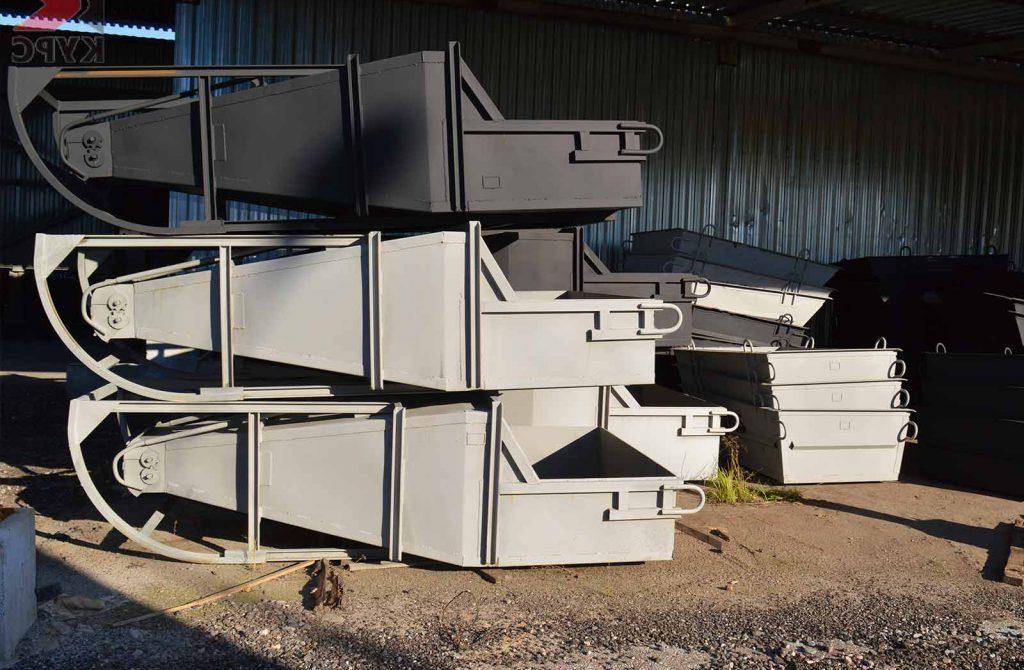

«Ящик растворный»

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

• «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
• «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
• «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

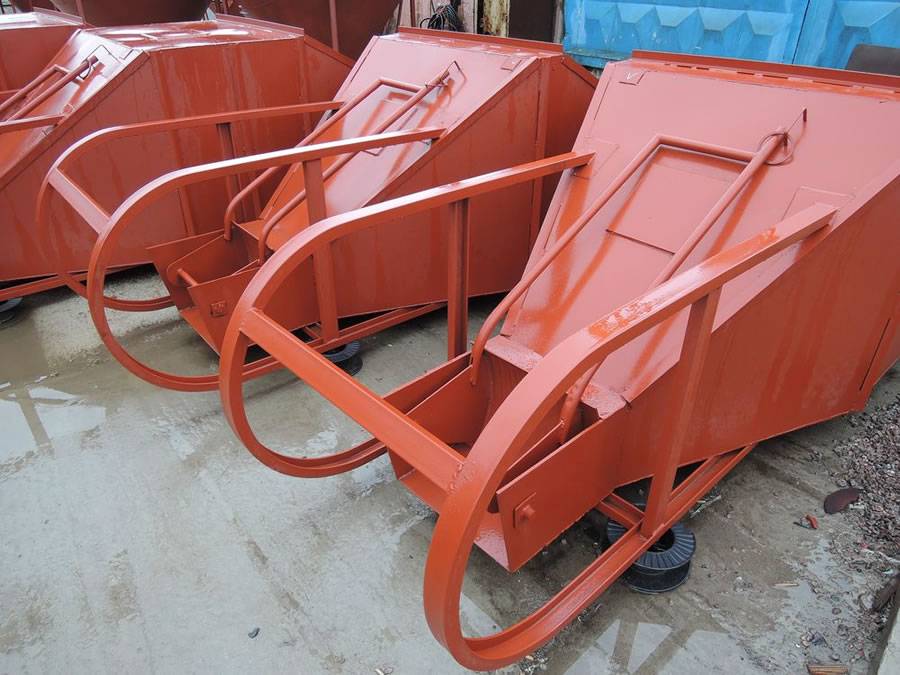

Строительная бадья для бетонных смесей ‘Туфелька’.

Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.

Переносный бункер-бадья для растворной бетонной смеси.

Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.

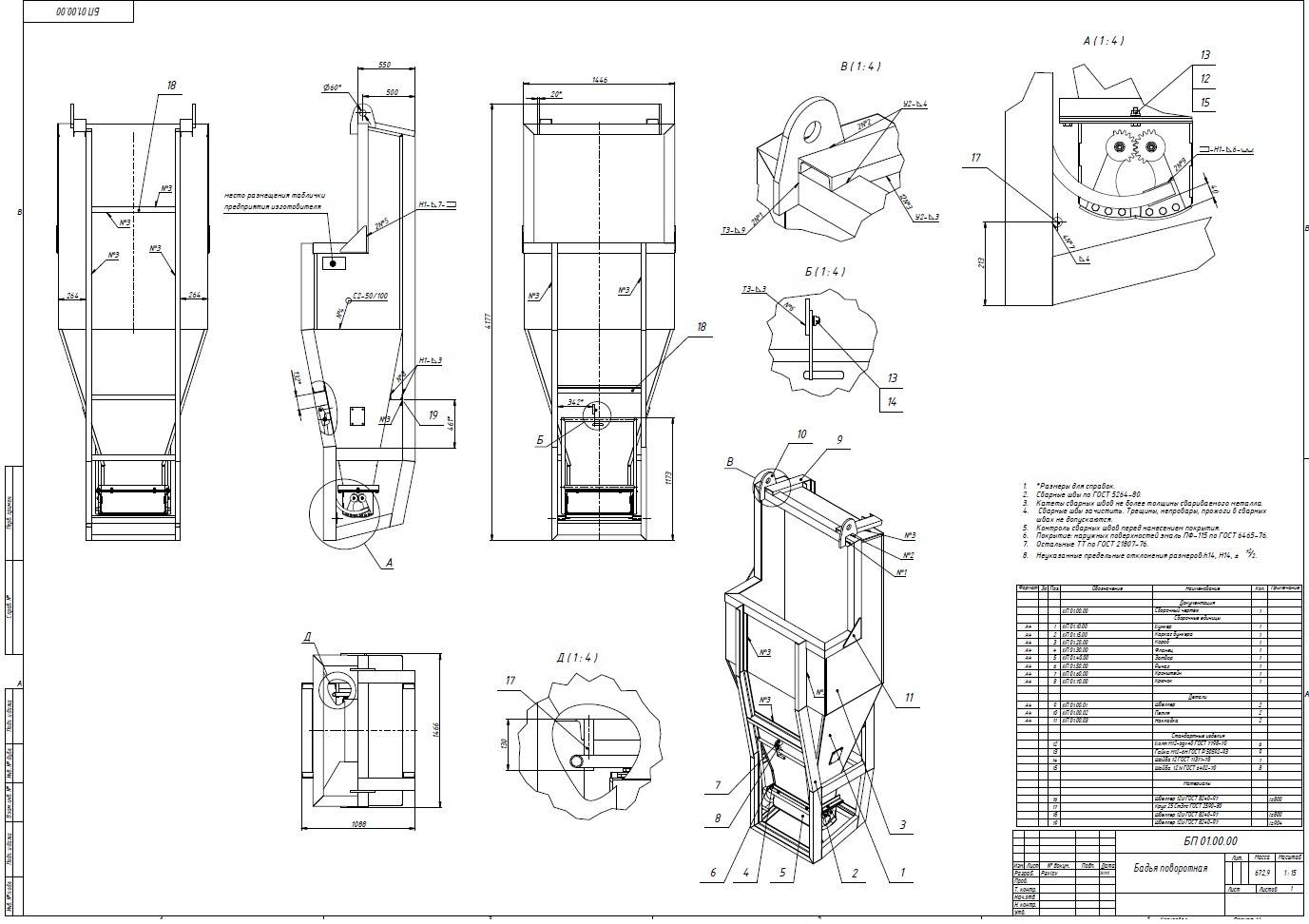

Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.

Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.

Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.

Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.

Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.

Вот пример нашей бадьи для бетонного раствора.

Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.

Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.

Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.

Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).

Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.

Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.

Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.

Виды приспособлений

Типы оборудования для бетона Такое оборудование служит для подачи бетонного раствора к опалубке или к месту его кладки небольшими порциями.

Бункеры для бетона выпускаются двух видов:

Тип бадьи	Особенности
Бадья рюмка для бетона	Рюмка, колокольчик или колокол – это неповоротная емкость для бетона, имеющая вид усеченного конуса, вверху которого цилиндрическая часть. Применяется для транспортировки и хранения цементных растворов. Внизу размещена специальная воронка, через которую заливается раствор. Такая бадья расположена вертикально, имеет специальные опоры. Приспособление снабжено навесным металлическим лотком, для подачи бетона. Но такое изделие менее удобно, чем горизонтальная модель. Колокольчик удобно использовать при сооружении монолитных бетонных конструкций. Универсальные изделия могут снабжаться рукавом.
Бадья туфелька для бетона	Такое приспособление имеет форму прямоугольника, сужающегося к низу. Смесь подается горизонтально, а остальной процесс осуществляется, при расположении изделия вертикально. При такой форме емкости можно изготовить смесь с добавлением всех требуемых компонентов, которые должен иметь бетон непосредственно при транспортировке на строительную площадку. При сооружении многоэтажных зданий, модель используется для работы с большой массой бетона.

Оба варианта применяются при наличии разгрузочной техники. Такие бадьи для бетонного раствора выпускаются небольшими объемами: от 0,5м³ до 3м³. Это позволяет перемещать конструкции любым мобильным краном или манипулятором.

Размеры конструкций для разного объема

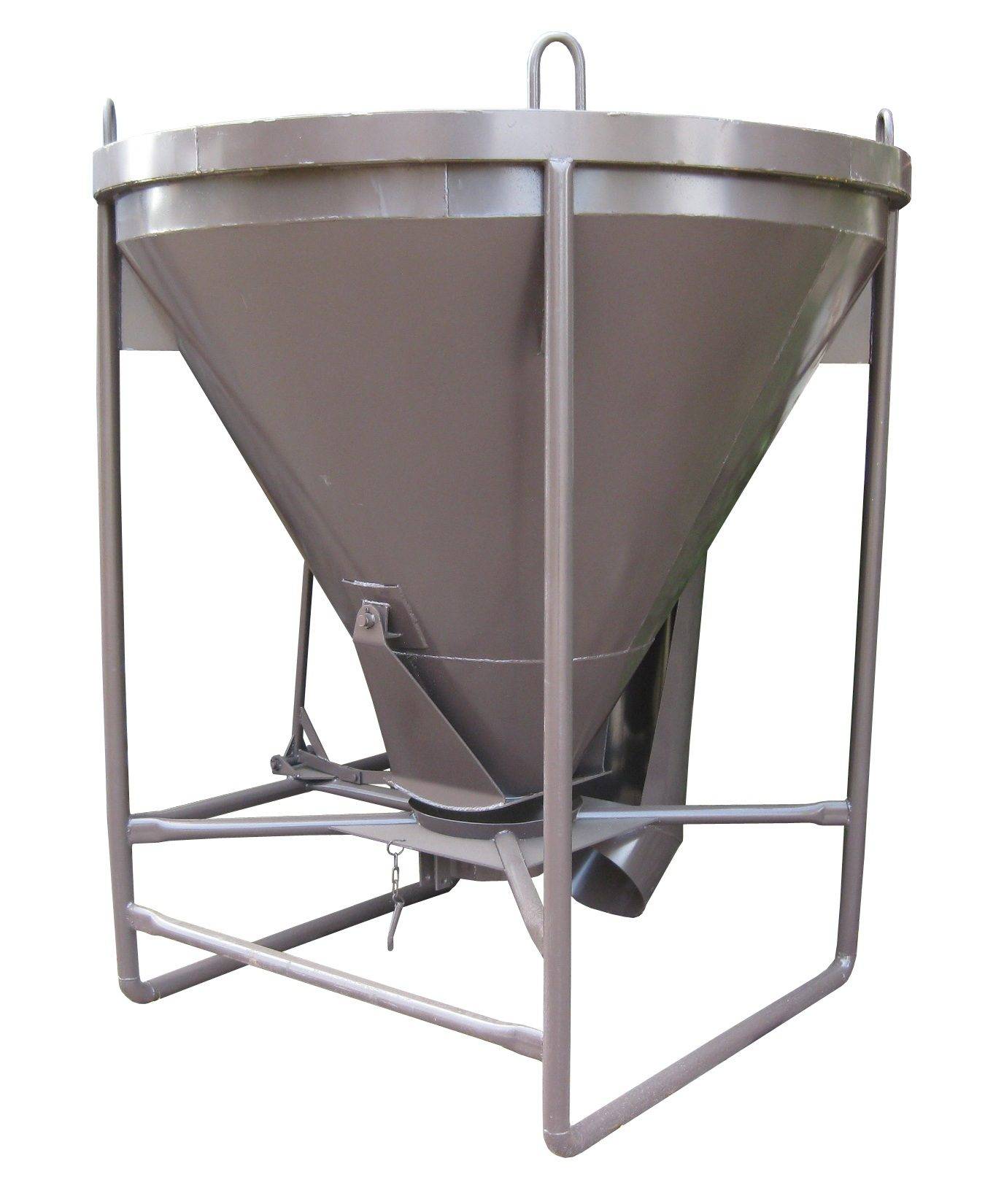

Бадья для бетона БН – особенности и характеристики изделия

Скамейки из бетона своими руками: бетонные ножки для скамейки своими руками

Аббревиатура бадьи для бетона БН означает, что речь идет о неопрокидной конструкции, которые представлены в нашей компании в высоком и низком вариантах. Бадья для бетона БН в стандартном исполнении имеет объем 0,5; 1,0; 1,5; 2,0 м3, а заказать товар с большим объемом, например 3 м3 и более можно по предварительной заявке. Главными привлекательными особенностями бадьи для бетона БН являются:

• Удобство эксплуатации. Бункеры для бетона оборудованы съемными лотками, которые имеют регулируемый угол наклона до 45 градусов. А рычажный привод позволяет удобно и безопасно открывать люк, для вытекания бетона.
• Надежность и долговечность. Все бадьи для бетона БН, представленные в нашей компании, изготовлены из высококачественной прочной стали, что обеспечивает их износостойкость даже при длительной и интенсивной эксплуатации.
• Универсальная конструкция. Купить бадью для бетона БН у нас можно в конусообразной форме, которая обрамлена по периметру двумя поясами жесткости, сделанными из качественного швеллера. Конструкция бадьи позволяет размещать ее на строительной площадке, не создавая помех другим агрегатам, транспорту или работникам.

Преимущества и недостатки конструкций

Каждая модель обладает своими особенностями, плюсами и минусами. В некоторых моделях неповоротного типа применяется как вертикальный, так и горизонтальный метод загрузки бетона. Внизу бункера есть лоток, он обычно выполнен в форме конуса. Несмотря на идентичные габариты, пирамидальная емкость выше, но труднее в очистке внутренней поверхности от остатков раствора.

В небольших конструкциях нижний лоток чаще всего открывают вручную. В крупных емкостях используются замковые соединения.

Поворотные модели стоят дороже, но и более комфортны в эксплуатации. При использовании «туфельки» подача раствора требует фиксации конструкции под нужным углом к опоре, это облегчает работу. Есть возможность регулировки скорости подачи смеси из емкости. Этот тип конструкции более универсален, повышенное удобство обеспечивается большой площадью поперечного сечения для воронки.

Среди минусов «туфельки» стоит отметить возможность осуществления загрузки бетона только в горизонтальной плоскости двумя методами – с привлечением самосвала или специального автотранспорта. Таким образом, конструкция «колокольчик/рюмка» более простая и дешевая, а «туфелька» — функциональная и комфортная, но стоит дороже. Первый вариант подходит для небольших объемов работ, второй актуален при выполнении масштабных заливок.

Бадья для подачи бетона – удобное и функциональное устройство, значительно упрощающее и ускоряющее заливку бетона на объектах. При условии правильного выбора и профессиональной эксплуатации бункер прослужит долго и верно.

Некоторые особенности эксплуатации строительных приспособлений

Как отмечалось выше, далеко не всегда есть смысл приобретать бадью, иногда гораздо проще взять ее в аренду или и вовсе воспользоваться услугами транспортировки бетона, так как проведение работ своими руками потребует слишком больших усилий.

Это относится к множеству работ, например, резка железобетона алмазными кругами без специального оборудования отнимет слишком много времени и средств, а алмазное бурение отверстий в бетоне и вовсе непосильная задача без дорогостоящих приспособлений. Гораздо проще воспользоваться услугами профессионалов, которые быстро и качественно проведут работы.

Краску необходимо периодически обновлять, так как в процессе эксплуатации слой сильно повреждается

Устройство и принцип действия бадьи

В составе конструкции:

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.

При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.

Читать также: Закон ома для параллельного соединения резисторов

Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:

Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.

Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.

Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.

При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.

На начальной стадии строительных работ при строительстве бытового помещения, устройстве временной ограды или ремонте существующего здания возникает необходимость в замесе небольшой порции бетонного раствора в специальной емкости. Корыто для бетона позволит подготовить до пяти ведер бетонного состава, используя для перемешивания обычную лопату.

Рассмотрим несложные варианты емкостей для приготовления бетонного состава, необходимые материалы и технологические особенности изготовления.

Конструкция

Любая современная бадья для бетона включает в свой состав следующие компоненты:

1. Фиксаторы (преимущественно для поворотных изделий).
2. Шибер.
3. Петли, необходимые для транспортировки модели при помощи башенного либо мостового крана.
4. Механический затвор.
5. Загрузочный бункер.
6. Сварную опорную раму для изделий, не имеющих поворотного звена.
7. Лоток.
8. Управляющие рукоятки.

На сегодняшний день самыми распространенными формами для бетонных бадей являются «калоша» или, как ее еще называют, «туфелька» и «колокольчик» или «рюмка». Первая представляет из себя поворотную конструкцию, оснащенную специальным бункером в виде пирамиды либо усеченного конуса. Вторая же отличается вертикальной схемой загрузки и имеет неповоротное строение.

Каждый из перечисленных видов бадей имеет как достоинства, так и недостатки.

К примеру, главным и единственным недостатком поворотных моделей «туфелька» является завышенная стоимость. В процессе подачи бетонной смеси на стройплощадку бадья может быть закреплена под требуемым углом относительно опорной поверхности, это в свою очередь существенно облегчает работу. Помимо видимого удобства, такое решение позволяет также корректировать скорость подачи бетона посредством наклонов и разворотов устройства. А так как «туфельки» считаются более универсальными моделями, то и размеры воронки в таких моделях, как правило, больше!

Бадья для бетона вида «Колокольчик» либо «Рюмка» используется обычно при монолитном бетонировании. Это обуславливается тем, что конструкция модели предполагает работу бетононасоса с рукавом.

Неповоротные устройства, начиная с БН-0,5 и заканчивая БН-3,0, могут использовать горизонтальный и вертикальный методы загрузки бетона с применением лотка внизу бункера. Причем бункеры конической формы применяются значительно чаще, поскольку, несмотря на большую емкость при идентичных размерах, процесс очистки внутренних стенок от бетона выполнять существенно легче.

Не считая небольших бадей, в которых все необходимо выполнять вручную, раскрытие нижнего лотка в остальных случаях осуществляется челюстным шестеренчатым затвором. Стоимость подобных бадей начинается с 20 тысяч рублей без люльки, с люлькой в комплектации цена составляет около 26 тысяч рублей.

Критерии выбора тары для бетона

Для обеспечения оптимальной производительности строительных работ, соблюдения технологий, удобства использования емкости нужно учитывать ряд следующих факторов:

размеры должны быть пригодными для проведения всех необходимых манипуляций в конкретных условиях; вместимость должна оптимально сопоставляться с масштабами работ по бетонированию, чтобы не вызывать задержек и исключить простаивание готовой смеси; при выборе туфельки нужно убедиться в возможности применения требуемого оборудования, оснащенности, а также способах крепления рукава или воронки; важно, чтобы грузоподъемность была с достаточным запасом для обеспечения повышенной безопасности на стройплощадке, но с учетом характеристик используемого крана; рекомендуется выбирать брендового производителя, который гарантирует высокое качество сборки, долговечность и надежность конструкции (стоит обратить внимание на продукцию Zitrek)

Аренда или покупка?

Если вы решите купить новую бадью, то получите такие преимущества:

Покупка б/у бадьи является отличной альтернативой приобретения новой благодаря таким выгодам:

Б/у оборудование, которое было в использовании год, имеет стоимость в 1,5-2 раза ниже, чем новое с аналогичными характеристиками. Поэтому с финансовой точки зрения оно является наиболее выгодным. Присутствуют такие риски:

В случае ограниченного бюджета или единоразовом проведении бетонирования выгодна аренда. Ее стоимость зависит от срока эксплуатации оборудования, его состояния, конструктивных особенностей и оснащения. Если до объекта строительства большое расстояние, то необходимо оценить возможность приобретения, так как иногда затраты на транспортировку могут сделать аренду финансово невыгодной.

Цены на новые и б/у бадьи для бетона

Вид услуги	Тип	Объем	Грузоподъемность, т	Габариты, м	Цена, рубли
Покупка (новая)	Неповоротная с лотком для выгрузки и хомутом для воронки	0,5	1,12	1,50х1,50х1,46	18900
1,5	3,75	1,52х1,52х2,00	29950
Неповоротная с лотком	3	4,5	1,57х1,57х2,85	48800
Поворотная с площадкой для установки вибратора	1,6	4	3,60х1,60х0,89	36900
2	5	3,70х2,10х1,14	45400
Покупка (б/у)	Поворотная	0,5	1,12	3,1х1,27х0,7	15500
1,6	3,75	3,10х1,27х1,20	16000
2	4,00	3,60х1,27х1,34	19500
Неповоротная	0,5	1,25	1,25х1,25х1,27	10000
0,75	1,88	1,25х1,25х1,68	14500
2	5	1,58х1,58х2,45	от 19000
Аренда	Поворотная	1	2,5	3,17х1,27х0,72	от 800 в сутки+12000 залог
2	5	3,64х1,27х1,34
Неповоротная	0,5	1,5	1,25х1,25х1,27	от 500 в сутки+10000 залог
1	2,5	1,25х1,25х1,86
2	5	2,00х2,00х1,75

Процесс создания желобного транспортера для бетонной массы

Соорудить подобный механизм своими руками совершенно нетрудно. Это простой процесс, не требующий профессиональных навыков и умений. Сначала при помощи пилки обрежьте доску, подгоните ее под параметры 2,5 на 15 см, сбейте форму, напоминающую букву «П». Бортики данной конструкции должны быть высокими, чтобы бетонный раствор не застаивался во время транспортировки.

Чтобы облегчить ход раствора по лотку, всю внутренность конструкции необходимо оббить гладкими материалами: полиэтиленом, жестянкой либо линолеумом. Это обеспечит лучшее скольжение раствора и сократит его сцепку с дном и стенками транспортера.

После изготовления желобного устройства для заливания фундаментной основы его определяют в необходимое место, подпирая четырьмя опорами. Роль таких опор отлично могут выполнить газосиликатные либо другие монолиты, способные защитить средство транспортировки композита от развала.

Следует знать, что внутри продолговатых сооружений открытого типа из бетонной смеси испаряется конкретный процент влаги, тем самым нарушая однородность раствора. Посему подобные транспортировочные механизмы используются лишь на частных строительных объектах.

При закладывании фундаментных оснований для промышленных целей применяются желоба, сооруженные таким способом, что внизу устройства, перед попаданием внутрь опалубки, проходящий по лотку бетон все время перемешивается. Осуществляется это с помощью особой трубы-хобота, напоминающей воронку, сквозь которую проходит раствор.

Обзор самых популярных вариантов и их достоинств и недостатков

Как отмечалось выше, в основном используется два вида конструкций, и вам нужно определиться, какой из них подойдет для того или иного строительного объекта

Они различаются множеством характеристик, и важно подобрать оптимальный вариант

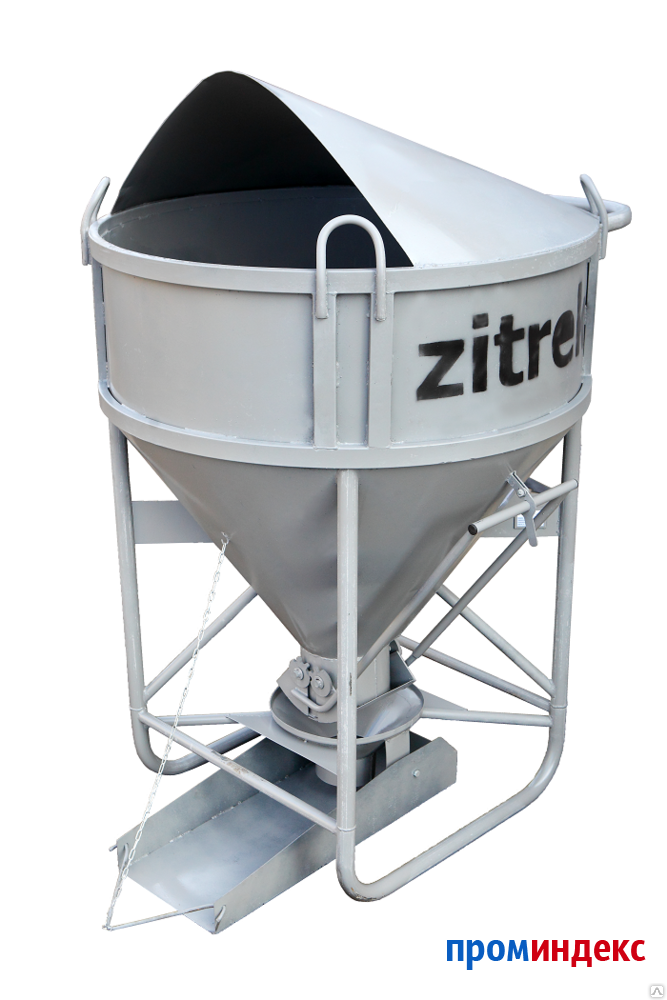

Конструкция типа рюмка

Бадья рюмка для бетона относится к одному из самых простых типов изделий, которое оказывает неоценимую помощь в процессе проведения работ. Но нужно понимать, что изделия данного вида могут отличаться друг от друга, и выбрать конкретный вариант бывает непросто, даже если вы не покупаете, а берете приспособление в аренду. Ведь от правильного решения зависит производительность и удобство работы.

Именно внешний вид и обусловил название рюмка (некоторые называют этот тип колокольчик)

Рассмотрим, на какие критерии следует обратить особое внимание, будь то приобретение нового оборудования или б у агрегатов:

Материал изготовления изделия, чаще всего это сталь, должен быть очень прочным. Недостаточная толщина не обеспечивает нужной надежности

Если выбираете бадью, бывшую в употреблении, то обратите внимание на отсутствие повреждений, иногда их устранение будет стоить больше, чем само изделие. Также проверьте и другие элементы – каждый узел должен быть прочным и надежным

Также проверьте и другие элементы – каждый узел должен быть прочным и надежным.

Если вам нужно приспособление вместимостью 1 м3 не стоит приобретать вариант в два раза больше: он намного тяжелее, да и работать с ним будет неудобно.

Бадья для подачи бетона данного типа состоит из нескольких основных частей:

• Основная емкость, выполненная либо просто в форме конуса, либо как конус с цилиндром сверху. Особенности этой системы зависят от необходимой вместимости.
• Большое значение имеет и опорная система, она может быть самых различных конфигураций. Главное требование к ней – прочность и устойчивость как пустой, так и полной емкости.
• Очень важная часть конструкции – затвор с рукояткой, с помощью которой выгружается раствор, затвор должен быть прочным, а ручка открывания удобной. (См. также статью Облицовка газобетона: как сделать.)

Удобная рукоятка задвижки – важная часть конструкции

Проушины для крепления конструкции к крану и ее подъема очень важны, так как от этого напрямую зависит безопасность всех, кто находится на строительной площадке.

Важно! Помните, что данный тип конструкции неповоротный, то есть выгрузка производится всегда в одном и том же направлении. Это удобно при заливке однотипных статичных конструкций, но иногда требуется более точное распределение раствора

Конструкция типа туфелька

Это более прогрессивный вариант, но и его цена заметно выше, требования к прочности и качеству материалов для таких конструкций аналогичны вышерассмотренным. (См. также статью Бетонный щебень: особенности.)

Инструкция по проверке изделия своими руками выглядит следующим образом:

• Вначале внимательно осматриваются все элементы конструкции на предмет надежности и отсутствия повреждений.
• Если агрегат б/у, то загляните внутрь бункера: если его не очищали, то слой застывшего бетона может создать вам массу проблем.

Данный вид конструкции в силу внешних особенностей называют туфелька или калоша

Данный вариант имеет целый ряд преимуществ:

• Конструкция изделия поворотная, что позволяет регулировать направление выгрузки бетона и повышает удобство использования бадьи. Именно это преимущество и обуславливает популярность данного типа изделий.
• На конструкции может присутствовать площадка для установки вибратора, который значительно ускоряет процесс выгрузки и не позволяет бетону налипать на стенки.
• Еще одно несомненное достоинство – возможность загрузки раствора, как из миксера, так и из самосвала, это может упростить работу и удешевить ее, так как специальный транспорт стоит гораздо дороже обычных грузовиков.
• При большой вместимости и надежности изделий их масса в незагруженном состоянии относительно невелика, что повышает удобство транспортировки.
• Загружать такие емкости гораздо проще, так как это делается при горизонтальном положении бадьи (транспортировка производится в вертикальном положении).

Удобство загрузки емкости – еще одно немаловажное преимущество
